Verdubbelen S0-signaal kWh-meter

[ericplan]

Bekend probleem, één kWh-meter met S0-uitgang die je op twee apparaten wil gebruiken, zoals een Youless en een EMU S0-logger.

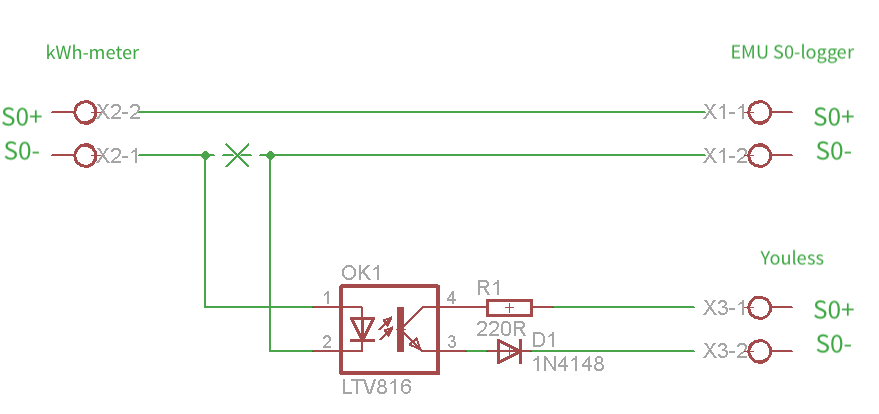

Dit schema is schaamteloos gekopieerd van Crazy Horse van het Duitse Photovoltaikforum (https://www.photovoltaikf...0-impuls-teilen/?pageNo=1

Door de optocoupler zijn beide apparaten galvanisch gescheiden. Daardoor kunnen ze elkaar niet storen of kapot maken.

Het is natuurlijk ook een perfecte optie om te kunnen knutselen aan nieuwe speeltjes terwijl je logging intact blijft.



Zelfs voor een leek simpel na te maken voor een paar Euro.
Nodig:
Optocoupler LTV816


weerstand 200 Ω
diode 1N4148

schroefterminal 3 stuks (zie voorbeeld)


printplaatje (zie voorbeeld)


Enige waar je bij aanschaf even op moet letten is dat de pitch (afstand tussen de pennen) van de printplaat, connectoren en optocoupler hetzelfde is.

[ Voor 9% gewijzigd door ericplan op 15-03-2019 06:55 ]

[Rol-Co]

ericplan schreef op donderdag 14 maart 2019 @ 21:37:
Bekend probleem, één kWh-meter met S0-uitgang die je op twee apparaten wil gebruiken, zoals een Youless en een Raspberry.

Dit schema is schaamteloos gekopieerd van Crazy Horse van het Duitse Photovoltaikforum (https://www.photovoltaikf...0-impuls-teilen/?pageNo=1

Door de optocoupler zijn beide apparaten galvanisch gescheiden. Daardoor kunnen ze elkaar niet storen of kapot maken.

[Afbeelding]

Zelfs voor een leek simpel na te maken voor een paar Euro.
Nodig:
Optocoupler LTV816
[Afbeelding]

weerstand 200 Ω
diode 1N4148

schroefterminal 3 stuks (zie voorbeeld)
[Afbeelding]

printplaatje (zie voorbeeld)
[Afbeelding]

Enige waar je bij aanschaf even op moet letten is dat de pitch (afstand tussen de pennen) van de printplaat, connectoren en optocoupler hetzelfde is.

In welke gevallen zou je het op 2 apparaten willen? En je kan toch de pi met de S0 doen en de youless op de led?

[ericplan]

Rol-Co schreef op donderdag 14 maart 2019 @ 21:48:
[...]

In welke gevallen zou je het op 2 apparaten willen? En je kan toch de pi met de S0 doen en de youless op de led?

Ik heb een Youless LS120 op m'n P1 van de meter en als extraatje de S0 met teruglevering van de zonnepanelen, beide op het portal van Enelogic. De echte data van de kWh-meter worden gelezen/bewaard/verwerkt op een EMU S0-logger.

Het is natuurlijk ook een perfecte optie om te kunnen knutselen aan nieuwe speeltjes terwijl je logging intact blijft.

[ Voor 11% gewijzigd door ericplan op 14-03-2019 22:42 ]

[AUijtdehaag]

Je kan de youless toch gewoon uitlezen met de pi?
Via json of domoticz?
