Micro omvormers en frames aarden

[-Pieter-471]

Na installatie van een warmtepomp "mag" ik meer zonnepanelen gaan plaatsen . Aangezien ik alleen nog plek heb met schaduweffecten ga ik 3 APS QS1 omvormers op mijn platte dak plaatsen met 12 panelen. Inmiddels heb ik de omvormers, panelen, en frames binnen.

De electrische installatie heb ik al voorbereid in de vorm van een extra groep in de meterkast en een werkschakelaar. Vanaf de werkschakelaar wil ik een 3-aderige YMVK kabel naar het dak leggen en daar aansluiten op een IP67 lasdoos met wartels.

Echter komt er vanaf de omvormers maar een 2-aderige kabel en hebben ze een aparte aarde aansluiting op de buitenkant. Ook de frames moeten tegenwoordig geaard zijn. Ik ga er dus vanuit dat ik de aarde draad van de YMVK kabel op 1 of andere manier moet verbinden met zowel de omvormers als de frames.

Hoe kan ik dit het beste aanpakken? Wat voor aarde kabel moet ik aansluiten in de lasdoos (waarbij de lasdoos weer waterdicht moet worden afgesloten), en hoe ga ik deze kabels splitsen naar de diverse frames en omvormers?

[space-one]

Is de aansluitkabel niet 3-aderig
https://www.focus-e.com/w...-aansluitkabel-1m/1/1164/

QS1 en 600 hebben ook 3-aderig aansluiting
https://emea.apsystems.com/products/accessories/

YC500i
YouTube: APsystems Installation Training - FULL VERSION

[-Pieter-471]

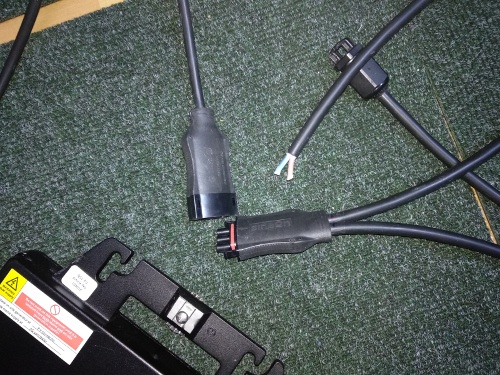

De kabel is echt maar 2 aderig. Het rare is dat de connectoren aan de kabel en aan de omvormer wel drie-polig zijn:



Ik begin te vermoeden dat ik de verkeerde kabel heb meegekregen

Als de omvormer al via de kabel geaard is hoef ik vast alleen maar de frames via de aarde aansluiting op de omvormer te aarden.

[space-one]

Dit lijkt een andere kabel te zijn

https://www.focus-e.com/w...nnectoren--3draads/1/969/

[-Pieter-471]

Ja, die ik heb lijkt hier sprekend op maar dan met 2 aders. Erg vreemd. Ik zal contact opnemen met de verkoper, misschien weet die wat hier speelt.

[lifefix]

En hoe zat het?

[-Pieter-471]

De verkoper installeert ook en doet blijkbaar niet aan aarden. Hij kon geen geaarde kabel leveren. Ik heb op internet een kabel besteld die wel geaard was en die gebruikt.

[ErikVers]

Ok en dan hoef je het frame niet te aarden? Aarde loopt dan puur via bestaande kabels?

Ik wil zelf met de eco fix eco op plat dak monteren dus dan heb je niet echt een frame maar meer een beugel per paneel. Monteer je de QS1 dan gewoon aan een zonnepaneel?

[tweakfdr]

ErikVers schreef op zaterdag 23 mei 2020 @ 09:03:
Ok en dan hoef je het frame niet te aarden? Aarde loopt dan puur via bestaande kabels?

Ik wil zelf met de eco fix eco op plat dak monteren dus dan heb je niet echt een frame maar meer een beugel per paneel. Monteer je de QS1 dan gewoon aan een zonnepaneel?

Ik heb zelf recentelijk een set geplaatst met de QS1 met een FlatFix Fusion. Ik heb de QS1 gemonteerd op het metalen deel van het frame. Alle losse metalen delen heb ik met 6mm kabel met elkaar verbonden, inclusief het frame van de panelen. Doordat de QS1 op het frame zit zijn alle metalen delen zo verbonden met de trunkkabel. Ter controle heb ik dit nagemeten. Dus alle metalen delen zijn vereffend via de trunkkabel met de aarde.

De trunkkabel kon ik doorvoeren naar de garage waar de lasdoos zit zodat de trunkkabel op de Yvmk kabel kan aansluiten die naar de meterkast loopt.

Apsystems is niet duidelijk in de handleiding of dit voldoet (NEN1010). Wel heb ik een filmpje rond 9 min van Emphase gevonden die deze methode beschrijf. Dit gaf mij voldoende vertrouwen dat ik de QS1 goed heb aangesloten.

[No Hands]

tweakfdr schreef op zaterdag 23 mei 2020 @ 10:35:
[...]

Alle losse metalen delen heb ik met 6mm kabel met elkaar verbonden, inclusief het frame van de panelen.

Dat is wel heel veel werk om niks volgens mij. Het gaat er juist om dat grote metalen constructies vereffend worden. Voordel van FFeco is juist dat je geen grote metalen frames hebt door de kunststof koppelstukken.
