Uitbreiding zonnepanelen op plat dak met hoge dakrand

[SH007]

Ik wil graag de 4 EPC panelen die vanuit de bouw die op ons dak liggen verder uitbreiden. Helaas vroeg de aannemer de hoofdprijs voor meer panelen.

Het gaat om een plat dak met flinke dakrand (60cm). Ik kom er niet helemaal uit wat de handigste opstelling is. Onderstaand enkele ideeën. Ik heb wat offertes opgevraagd, maar deze zijn het niet met elkaar eens of zien de hoge dakrand, welke langs de rand natuurlijk voor schaduw zorgt, over het hoofd. Ook ben ik niet helemaal gerust op schaduw van de MV pijpjes.

Heeft iemand goede ideeën/tips over de beste opstelling en panelen/omvormer? En hoe verdeel je in de verschillende situaties de panelen over de strings (het lijkt me te veel voor één string)?

Situatie:
- 4x 275WP (CSUN275-60M-BB) op Zeversolar 1000S
- Dak van ca. 9x5,4m
- Oriëntatie ZW/ZZW
- Dakrand van ca 60cm hoog
- 2 pijpjes (en 2 van de buren)
- Verder weinig/geen obstakels
- Meterkast is 3x25A, huidige panelen zitten op een aparte 16A groep.

Wens:
- Flink uitbreiden, richting dak "economisch" vol, totaal ca 15-18 panelen?
- Alles op een nieuwe omvormer
- Omvormer die geen harde geluiden maakt (de huidige heeft moeite met opstarten en klikt daarbij behoorlijk hard)
- Gunstige prijs/WP verhouding
- Installatie laten doen
- Het geheel op 1 fase houden (dus max 16 of 20A)

De situatie:
google maps (tijdens de bouw):


foto van het dak:


schema met maten:


enkele opties die ik bedacht heb:
Optie 1. Zoveel mogelijk op Zuid-West


Optie 2. Wat meer uit de buurt blijven van de dakrand, panelen dichter op elkaar en dan ZW-NO:


Optie 3. Een kwartslag draaien, ZO-NW opstelling:

[Theo]

Ik zou gaan voor optie 3. De zon staat laag in het oosten en westen (daar komt hij immers op en gaat ie onder) waadroor je wil dat er dan zo min mogelijk dakrand in de weg zit.

Maar je kan ook je panelen (met onderbouw) op een stapel stenen zetten zodat je minder last hebt van de rand.

[Fairy]

Ik zou, als dat is toegestaan een frame bouwen waardoor je de panelen hoger kan leggen. Ze hoeven niet boven de rand uit te komen,maar als je ze echt op de grond legt mis je alle opbrengst van de vroege avond en de laagstaande zon in de winterperiode.

Een frame onder de panelen maakt het allemaal ook toegankelijker en dat is ook fijn als er wat aan het dak moet gebeuren.

[busscherski]

Wel bloedirritant dat je plaatjes het noorden niet boven hebben zeg. Ik raak helemaal in de war. Verder wel mooie startpost.

Een frame waardoor de panelen hoger komen zou niet verkeerd zijn, zonder flinke ophoging doet de eerste 2 tot 2.5 meter dak aan de kant waar de zon vandaan komt te weinig.

[SH007]

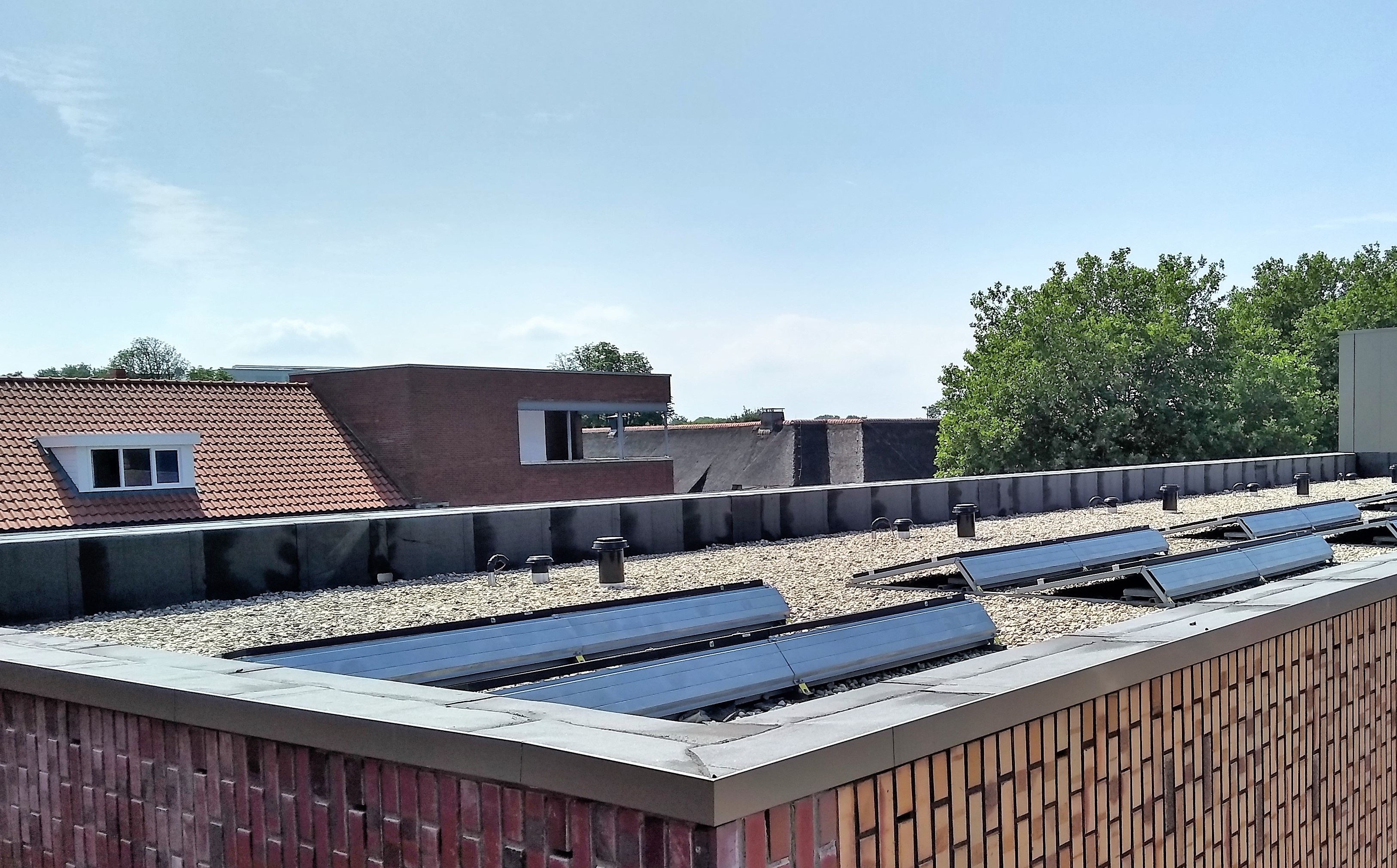

Even terugkoppeling (en een paar vragen): het is optie 3 geworden. Sinds ongeveer een maand ligt het volgende op het dak:



16x URE / NSP 320WP Mono Duo op:
Solax X1 Boost 4.2 (2 strings van 8 panelen)

Helaas werkt het nog niet helemaal optimaal, de omvormer/MMPT werkt soms niet lekker, bijvoorbeeld:


Meestal gaat het wel het grootste gedeelte van de dag goed, het lijkt dus geen schaduw:


Daarnaast vraag ik me af of oost/west ieder netjes op een aparte MMPT is aangesloten. Ik kon helaas niet bij de installatie zijn, en de installateur geeft nog niet thuis op de vraag hier over. Ik zie eigenlijk nauwelijks verschil tussen beide strings, is dit normaal bij een flatfix fusion oost/west opstelling?

[GoldenSample]

SH007 schreef op dinsdag 2 juli 2019 @ 22:17:
Even terugkoppeling (en een paar vragen): het is optie 3 geworden. Sinds ongeveer een maand ligt het volgende op het dak:

[Afbeelding]

16x URE / NSP 320WP Mono Duo op:
Solax X1 Boost 4.2 (2 strings van 8 panelen)

Helaas werkt het nog niet helemaal optimaal, de omvormer/MMPT werkt soms niet lekker, bijvoorbeeld:
[Afbeelding]

Meestal gaat het wel het grootste gedeelte van de dag goed, het lijkt dus geen schaduw:
[Afbeelding]

Daarnaast vraag ik me af of oost/west ieder netjes op een aparte MMPT is aangesloten. Ik kon helaas niet bij de installatie zijn, en de installateur geeft nog niet thuis op de vraag hier over. Ik zie eigenlijk nauwelijks verschil tussen beide strings, is dit normaal bij een flatfix fusion oost/west opstelling?

toon volledige bericht

Die handel zit lekker door elkaar, zonder booster killing voor je rendement dus... Als het netjes ,1 string oost en 1 string weer had geweest, dan zou de oost string aan het begin van de dag veel leveren en later afzwakken terwijl de west string het tegenovergestelde laat zien.

[SH007]

Daar was ik al een beetje bang voor, dat mag de installateur gaan fixen. Wordt vervolgt.

[SH007]

Afgelopen week is het eindelijk goed aangesloten

Zo hoort het er dus ongeveer uit te zien op bijna geheel zonnige dagen:
