De holy-grail in monitor land (tenminste voor mij) is een 8K OLED, 27" op 144Hz. Zover zijn we nog niet, dus is the next best thing een 4K 120Hz scherm, zonder OLED het hoogst haalbare.

Nu kom ik van een UP2715K vandaan (Dell, 5K 60Hz), maar om het een wat rustiger beeld te geven leek 4K op 120Hz mij wel een goed idee. Ik bekeek vervolgens de zeer prijzige Acer en Asus schermen die bovendien ook nog eens aan kleur downsampling doen omdat de DP kabel niet voldoende bandbreedte kan leveren.

Gelukkig bestaat er ook nog de mogelijkheid om specifieke types 4K schermen in 28" en 32" formaten, te modden tot 120Hz. Hoe dan? Door een alternatieve TCON te plaatsen. In simpele taal, de printplaat die het LCD panneel aanstuurt, vervangen door een exemplaar met meer spierballen.

Zijn die dingen te krijgen dan? Jups, Zisworks.com. Kost nog steeds een aardige duit en je hebt dan nog steeds een geschikt scherm nodig om te modificeren, maar dan heb je ook wat. En je kunt als tweaker zijnde aan een van de laatste onderdelen sleutelen waar normaliter niemand aan komt.

In mijn geval heb ik gekozen voor een U28H750 scherm van Samsung. Quantumdot TN paneel. Waarom?
- Originele behuizing is te behouden
- Paneel is getest door Zisworks
- Custom backlight kabeltje wordt meegeleverd
- Originele bedieningsknop is gewoon te gebruiken.

Waarom dan een ZisWorks TCON?
- 2 displayport kabels --> geen chroma downsampling!
- Kerel die de printplaat gemaakt heeft geeft zelf support
- Voor zover mijn google skills reiken, geen alternatieve TCON borden beschikbaar.
- FW op github?

Risicos:
- Garantie op ZisWorks onderdelen is gelimiteerd
- Garantie van Samsung is down the drain
- Anti-statische bandjes en voorzichtig werken is een must. Om weten te gaan met een multimeter ook.

Stap 1:

Pak de U28H750 uit:
Afbeeldingslocatie: https://tweakers.net/ext/f/LX9XAYBLWd8clAYz2KphP3wJ/full.jpg

Stap 2:

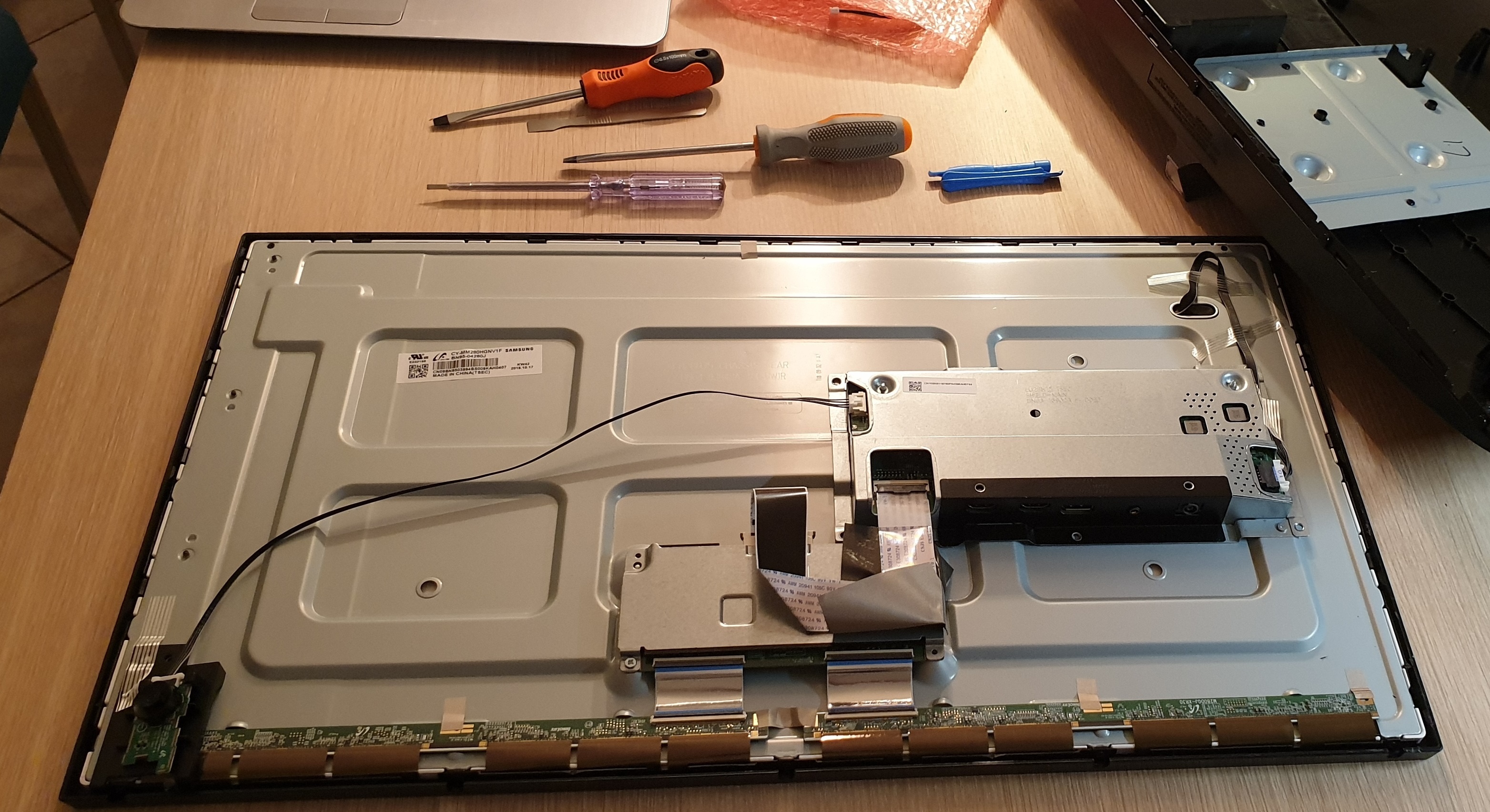

Wrik (voorzichtig!) de grote plastic achterkant er vanaf:
Afbeeldingslocatie: https://tweakers.net/ext/f/iJ0wUysUTKNl6DN1frKZFGdo/full.jpg

Stap 3:

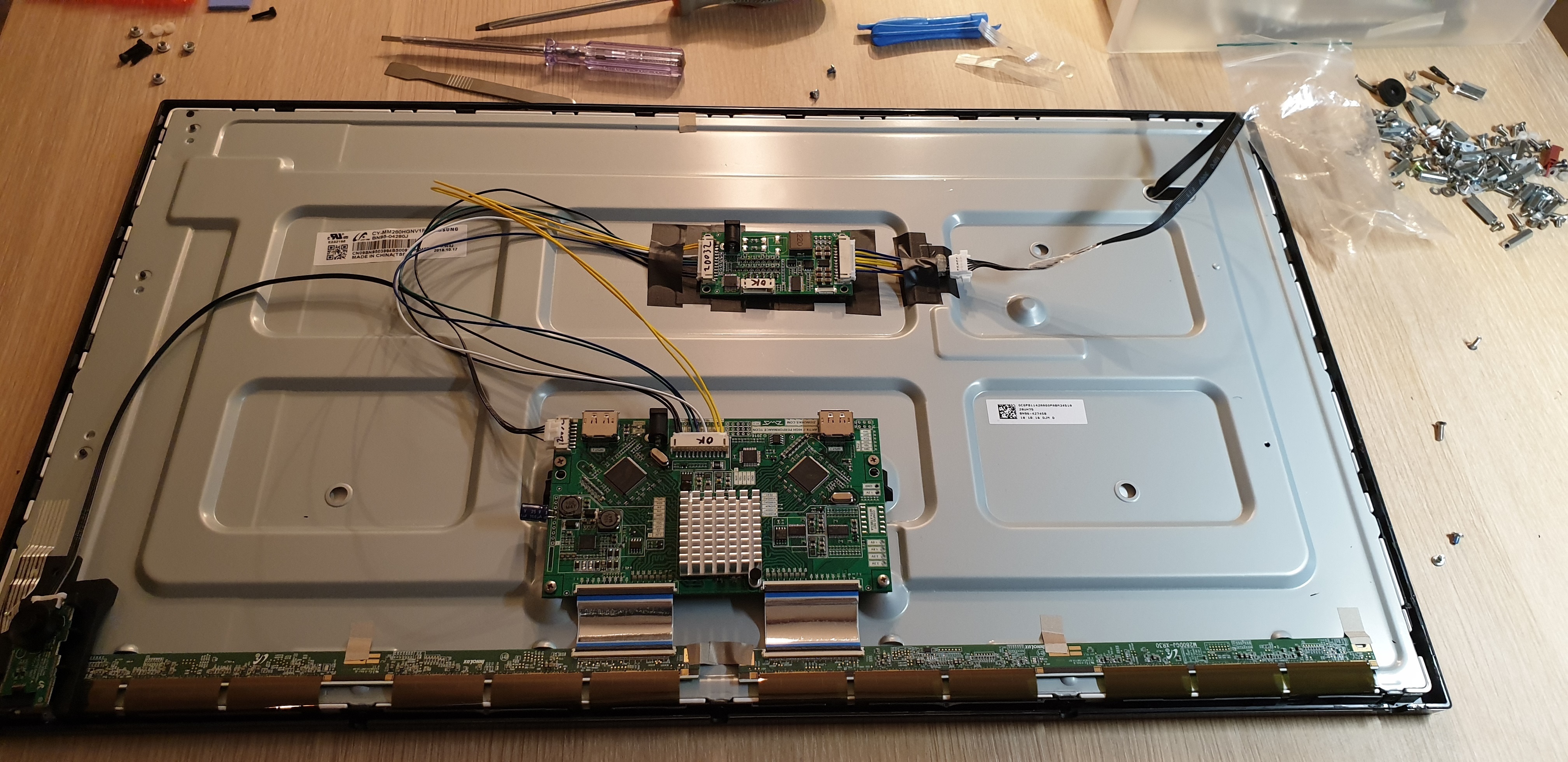

Verwijder de originele TCON (bord onderin met de flatcableconnectors) en het stukje printplaat waar je normaal gesproken de DP / HDMI stekkers in stopt. Schroom niet met isolatietape en plaats de nieuwe TCON terug
Afbeeldingslocatie: https://tweakers.net/ext/f/55vC5TfuL3Sm0dUrTBYJap7M/full.jpg

Stap 4:

Plaats ook de backlight driver en gebruik het meegeleverde verloopje om de originele connector aan te sluiten. Wederom flink tekeer gaan met de isolatietape.
Afbeeldingslocatie: https://tweakers.net/ext/f/7X1MyhFQNYYdmzcSeo8MLQcO/full.jpg

Stap 5:

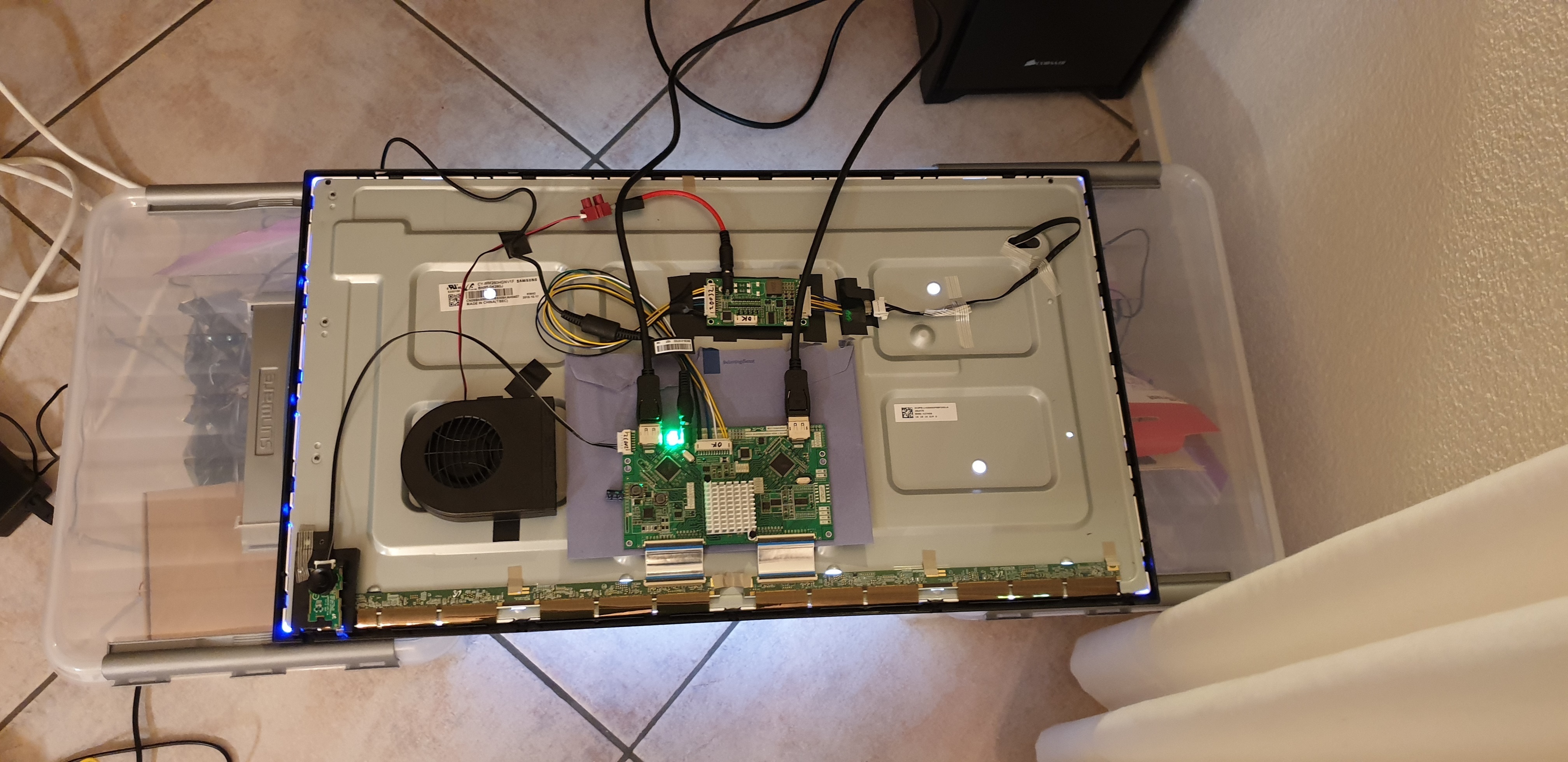

Twee displayport kabels erin, 12V powersupply erin en kijken of het licht geeft:
Afbeeldingslocatie: https://tweakers.net/ext/f/4RiQDDUh4ffwe4ZzSkFOp07B/full.jpg

Dit was trouwens de testopstelling, kijken of de printplaten het wel deden. Achteraf alles vastgeschroefd.

En dit houd je dan over in Windows:

Afbeeldingslocatie: https://tweakers.net/ext/f/9hdkFN40xCNAfppfK0eGpO9o/full.jpg

Uiteindelijk heb ik gekozen om een oude PCI slot ventilator te gebruiken als actieve koeling van de chip, maar dat zou normaliter niet nodig moeten zijn.

-_-
