Citroen c3 pluriel radio vervangen door Android radio

[guybeuf]

Goedemiddag,

Ik ben bezig om mijn autoradio in de C3 pluriel 2003 te vervangen door een Androidradio. Nu is het allemaal redelijk logisch, maar ik loop vast op een stekkerprobleem. Ik vanuit de auto te maken met brede stekkers en in de nieuwe autoradio past alleen kleinere adapter.







Weet iemand welke verloopstekker ik moet kopen om de radio aan te kunnen sluiten?

Zou tof zijn!

[bouwfraude]

De auto heeft zo te zien een iso norm aansluiting.

[Verwijderd]

Zou verwachten dat een ISO verloop naar radio gewoon bij de radio zit.
Maar een vrouwelijke iso set en daar de draden en kleine stekken op aansluiten.

[guybeuf]

@Emielvanputten zou je wellicht een linkje kunnen sturen met het type iso stekkertje dat ik kan kopen om het werkend te krijgen?

[Verwijderd]

dit ongeveer minus de dunne stekker rechts.


maar ga eerst eens inventariseren wat je wel en niet hebt.
lees de gebruiks aanwijzing door, wat staat daar in over het aansluiten?


want op foto 2 zie ik een iso en een contra iso. met daar tussen in een kastje. waar een 3.5mm plug uit komt.
en voor de plug zie nu niet 123 een plek...


Dus wat is wat op de foto?

[guybeuf]

De radio heb ik online besteld en heeft geen gebruiksaanwijzing.

Okee, dit zit bij de radio:



En dit is een koppeling om. De stuurbediening te kunnen blijven gebruiken:






Waarbij het stuk van de laatste foto past op de koppeling aan de auto zelf. De middelste foto zou dus moeten worden gekoppeld aan de kabels van de radio zelf, dus deze twee naar elkaar toe:


Nogmaals ontzettend veel dank voor het meedenken.

[Verwijderd]

oke.


van auto iso naar stuurbedieningskastje contra iso. die is makkelijk.
Daarna kan je van iso stuurbediening via een contra iso naar de kabels van de radio.
maar ik zou de iso stekker afknippen en de draden daar op de goede volgorde op solderen.


war die 2 draden en 3.5mm plug moeten, geen idee. zal wel een canbus high low ergens achter zitten, of een direct lijn naar en van het stuur,


heb je een merk van de radio, zodat je de gebruiksaanwijzing kan zoeken?

[Lanucia]

Ik ben toevallig met het zelfde bezig. Betreft C3 Pluriel caractere 1.6 16v sensodrive 2006. Heb parkeersensoren met camera ingebouwd voor en achter. Luidspreker aansluitingen geen probleem. Van 16 pins isostekker Nr 1 t/m 8. Met de nummers 9 t/m 16 heb ik een probleempje. Ik probeer te achterhalen welke functies achter pin Nr 9 t/m 16 zit De bedrading heeft kleurencodes.
Nr 9=wit Nr10=blauw-rood Nr11=blauw2x Nr12=rood2x Nr13=wit-rood Nr14=geel2x Nr15=oranje Nr16=zwart2x.
De radio is Yuehoo 7” 2Din 4+32GB Android 9. Weet iemand de functies van deze kleuren? De dealer gevraagd maar nog geen antwoord.
Schijnt moeilijk te zijn. Ook diverse forums gevraagd. Maar helaas geen goed antwoord gekregen. Wie kan mij verder helpen?

[bartus1989]

Uitkijken dat straks niet je hele auto van slag is. Radio maakt deel uit van de rest van het systeem en je zult niet de eerste zijn die met een andere radio de boel van slag maakt!

[Lanucia]

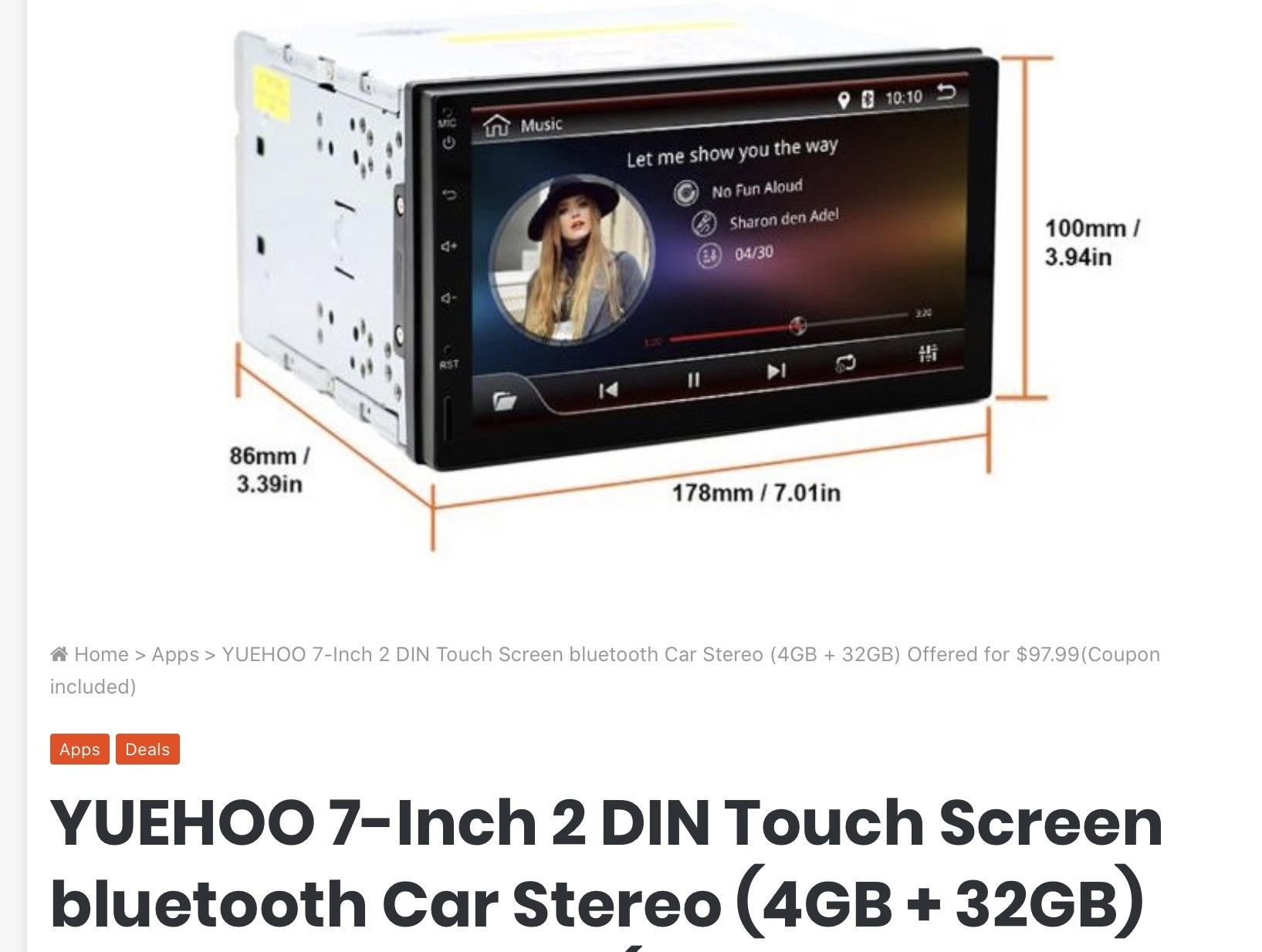

Ik ben Lanucia. (Zie ook mijn gestelde vraag) Ik ben met de zelfde radio bezig. Het merk is Yuehoo 605 A/B. A= diepe body B= Smalle- ondiepe body. Zo te zien heb jij de B uitvoering. Ik heb de A uitvoering. De aansluiting is nog een probleem. Mijn C3 Pluriel (2006) herkent de radio nog niet. Ik ben nog aan het testen. Mogelijk moet de beveiligingscode opnieuw in de computer gezet worden. Het vreemde is dat de continu- spanning van +12V na het starten van de motor terugvalt naar 5 V. De geschakelde +12V van het contact gaat wel naar +12V. Maar de radio gaat niet aan. Morgen weer verder.
