Komt er zo aan. Ik probeer nu de Apple Hardware Test. Hierbij even wat screenshots van de eerdere testen zodat het verschil gezien kan worden:
+ plaatjes zijn leuk.

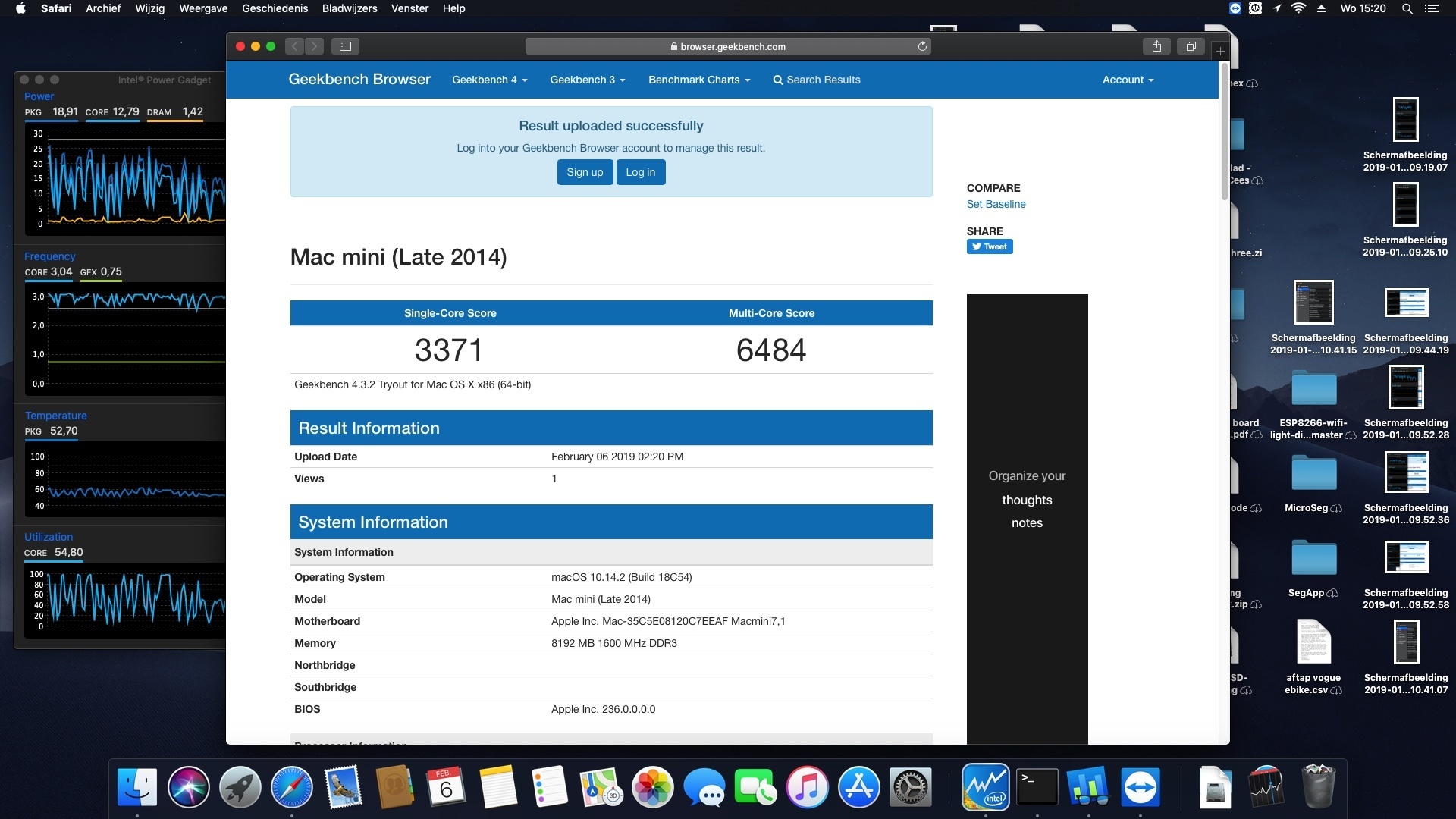

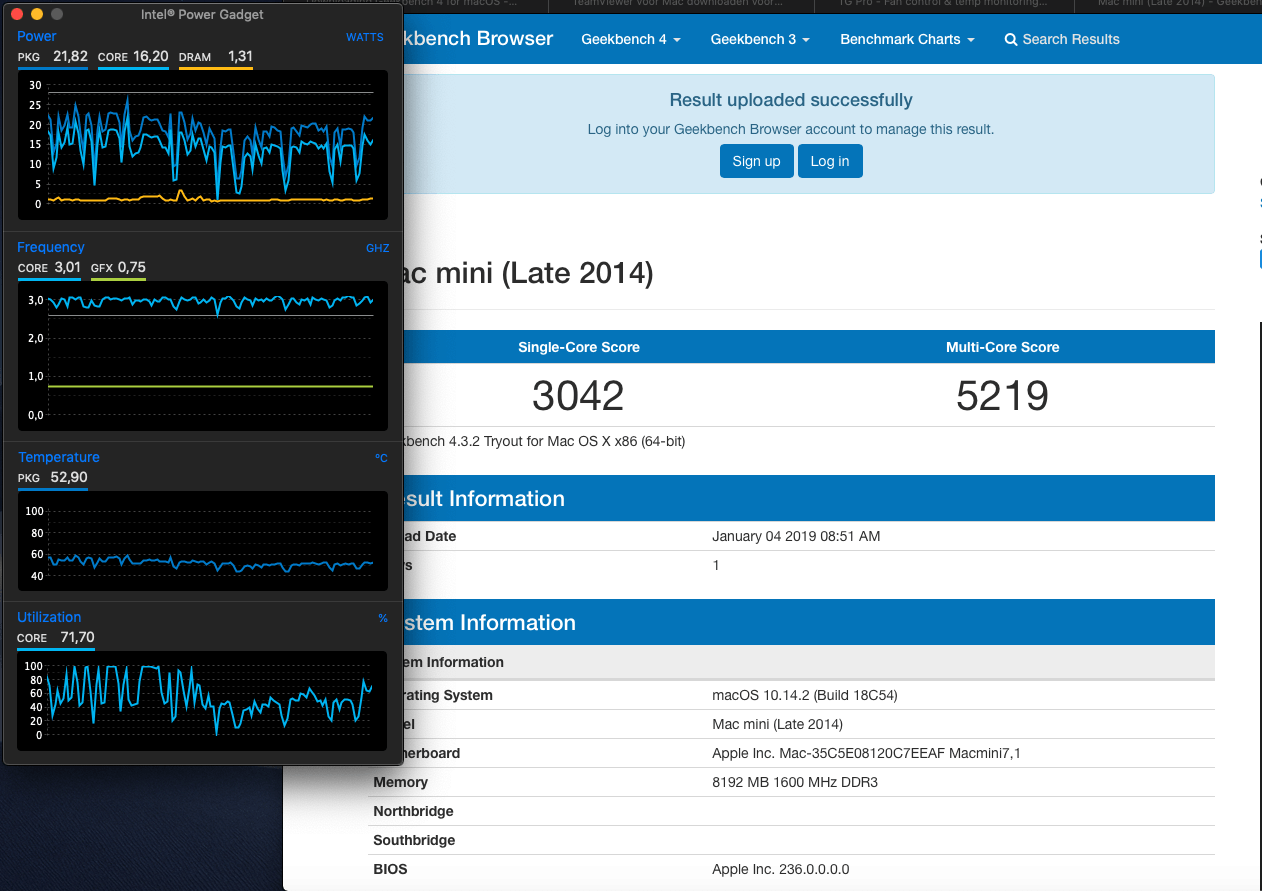

Hier zie je dat wanneer ik met de power kabel eruit en de power knop ingedrukt, dan de power kabel erin en de powerknop voor 8 seconden ingedrukt houd ik een keurige benchmark doe:

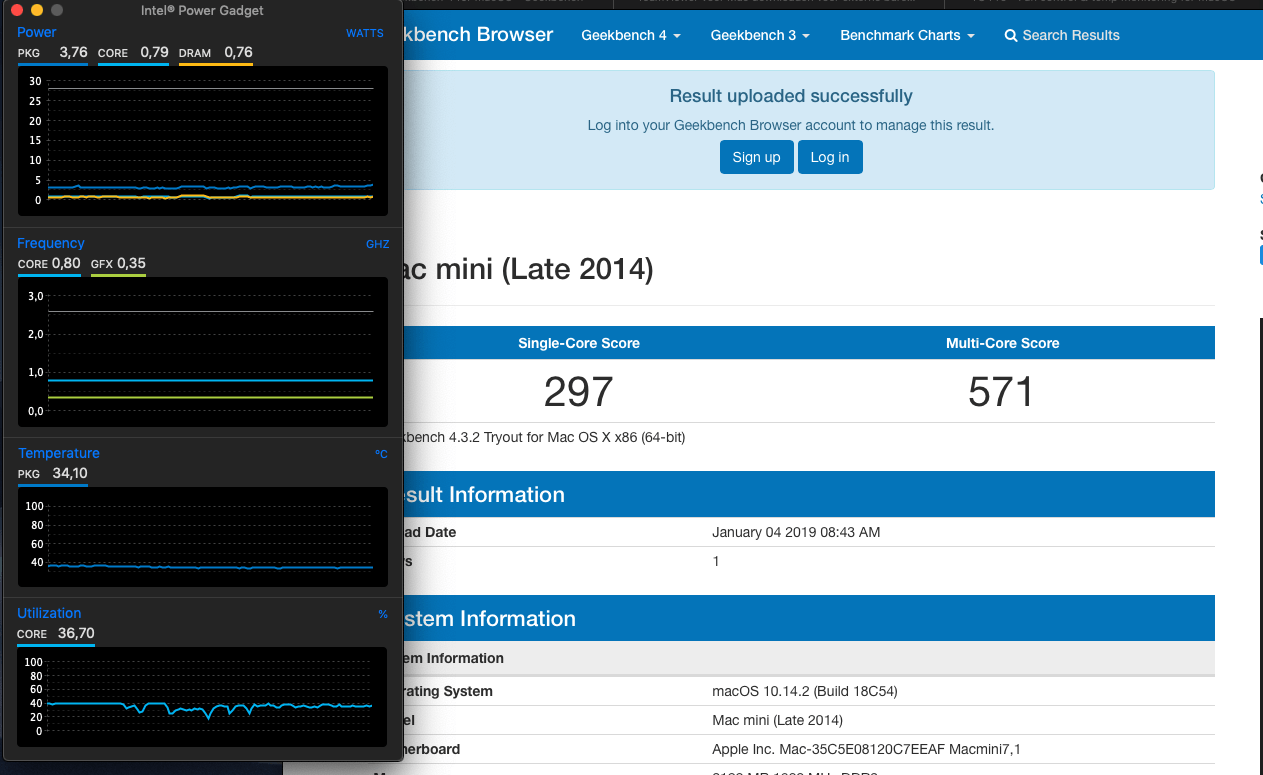

Nu 'normaal opstarten' dus de SMC niet omzeilen:
Ik ga nu de terminal commands uitvoeren. Ik deed net een apple hardware test en die zegt ADP000 dus dat lijkt in orde. Hij ziet de error dus niet.
Misschien dat ik trouwens aan het gissen ben. Maar wonderbaarlijk genoeg ziet hij twee ssd temperatuurs sensors en die blijven tijdens beide benchmarks constant op 35c. Geen wijzigingen. Misschien dat hij die niet herkent? Zou wel raar zijn want hij had dit probleem ook al met een originele apple hardeschijf.
@
Juupsudo thermal levels
Password:
cpu: 100
gpu: 0
io: 0
powermetrics:
sudo powermetrics
Password:
unable to get battery node
unable to get backlight node
unable to get backlight node
Machine model: Macmini7,1
SMC version: 2.24f32
EFI version: 236.0.0
OS version: 18C54
Boot arguments:
Boot time: Fri Jan 4 10:17:37 2019
Invalid key detected!
Invalid key detected!
*** Sampled system activity (Fri Jan 4 10:32:56 2019 +0100) (5119.28ms elapsed) ***
*** Running tasks ***
Name ID CPU ms/s User% Deadlines (<2 ms, 2-5 ms) Wakeups (Intr, Pkg idle)
kernel_task 0 2485.34 0.00 0.00 0.00 523.15 34.25
bird 522 335.82 87.56 0.00 0.00 0.00 0.00
WindowServer 437 201.75 69.41 55.00 11.55 88.46 1.37
com.apple.WebKit.WebContent 622 124.63 67.40 0.00 0.00 35.03 0.59
Intel(R) Power Gadget 497 49.82 89.14 0.00 0.00 11.94 0.00
Terminal 616 25.10 62.76 0.00 0.00 7.83 0.00
mdworker 610 34.21 53.36 0.00 0.00 11.55 0.20
mdworker 611 29.88 56.60 0.20 0.00 10.37 0.20
sandboxd 94 27.72 82.14 0.00 0.00 8.42 0.39
mdworker 646 27.65 55.43 0.00 0.00 9.79 0.20
suggestd 661 27.12 89.09 0.00 0.00 8.02 0.00
routined 590 26.25 87.59 0.00 0.00 9.00 0.20
TG Pro 642 9.29 73.95 0.00 0.00 1.37 0.00
atsd 682 16.29 73.32 0.00 0.00 14.68 0.00
trustd 678 7.46 91.32 0.00 0.00 0.00 0.00
powermetrics 686 7.28 28.41 0.00 0.00 0.20 0.00
powermetrics 707 6.33 25.01 0.00 0.00 0.20 0.00
trustd 680 5.39 89.48 0.00 0.00 0.00 0.00
hidd 93 5.02 49.77 0.00 0.00 0.20 0.00
com.apple.WebKit.Networking 546 3.77 62.79 0.00 0.00 1.57 0.00
fseventsd 43 2.33 25.15 0.00 0.00 2.94 0.00
trustd 492 1.92 90.22 0.00 0.00 0.00 0.00
nsurlstoraged 527 2.95 82.86 0.00 0.00 1.37 0.00
mds 63 1.71 43.88 0.00 0.00 3.72 0.00
powerd 52 1.23 51.24 0.00 0.00 0.00 0.00
logd 56 0.81 72.86 0.00 0.00 0.00 0.00
opendirectoryd 72 0.71 42.86 0.00 0.00 0.20 0.00
usbd 174 1.17 33.31 0.00 0.00 0.78 0.00
cfprefsd 471 0.88 34.25 0.00 0.00 0.78 0.00
AddressBookSourceSync 573 0.82 76.82 0.00 0.00 0.98 0.00
SafariCloudHistoryPushAgent 582 0.41 40.81 0.00 0.00 0.98 0.00
mds_stores 201 0.65 39.45 0.00 0.00 0.98 0.00
SafariBookmarksSyncAgent 564 0.33 41.28 0.00 0.00 0.78 0.00
notifyd 97 0.33 34.83 0.00 0.00 0.00 0.00
Safari 495 0.29 44.89 0.00 0.00 0.98 0.00
sharingd 539 0.49 67.92 0.00 0.00 0.98 0.00
SystemUIServer 500 0.28 41.96 0.00 0.00 0.20 0.00
parsecd 529 0.23 55.68 0.00 0.00 0.39 0.20
wirelessproxd 381 0.27 77.27 0.00 0.00 0.00 0.00
Finder 501 0.20 33.08 0.00 0.00 0.20 0.00
symptomsd 159 0.32 62.53 0.00 0.00 0.39 0.00
uninstalld 41 0.15 26.21 0.00 0.00 0.39 0.00
coreservicesd 119 0.15 52.85 0.00 0.00 0.78 0.00
bluetoothd 92 0.15 83.89 0.00 0.00 0.00 0.00
CoreServicesUIAgent 525 0.14 38.94 0.00 0.00 0.20 0.00
locationd 80 0.17 34.45 0.00 0.00 0.78 0.00
Dock 499 0.13 36.12 0.00 0.00 0.20 0.00
LocationMenu 684 0.13 45.29 0.00 0.00 0.20 0.00
talagent 498 0.12 39.47 0.00 0.00 0.20 0.00
rapportd 563 0.12 19.73 0.00 0.00 0.20 0.00
CommCenter 490 0.12 32.67 0.00 0.00 0.20 0.00
loginwindow 436 0.11 42.61 0.00 0.00 0.20 0.00
NotificationCenter 531 0.10 41.96 0.00 0.00 0.20 0.00
mDNSResponderHelper 164 0.10 33.77 0.00 0.00 0.98 0.00
sudo 706 0.10 30.51 0.00 0.00 0.39 0.00
launchd 1 0.09 44.96 0.00 0.00 0.00 0.00
CoreLocationAgent 579 0.09 43.39 0.00 0.00 0.20 0.00
com.apple.dock.extra 533 0.09 45.56 0.00 0.00 0.20 0.00
Spotlight 516 0.08 33.96 0.00 0.00 0.59 0.00
mdworker_shared 659 20.22 63.70 0.00 0.00 8.22 0.00
com.apple.WebKit.Storage 587 0.07 42.66 0.00 0.00 0.20 0.00
contextstored 121 0.14 27.65 0.00 0.00 0.98 0.00
AirPlayUIAgent 601 0.07 46.94 0.00 0.00 0.20 0.00
com.apple.WebKit.WebContent 545 0.07 44.25 0.00 0.00 0.20 0.00
dasd 84 0.14 46.16 0.00 0.00 0.78 0.00
nsurlsessiond 577 0.07 42.21 0.00 0.00 0.39 0.00
WiFiAgent 650 0.11 33.68 0.00 0.00 0.59 0.00
com.apple.Safari.SearchHelper 621 0.10 26.06 0.00 0.00 0.98 0.00
trustd 133 0.10 23.27 0.00 0.00 0.39 0.00
ViewBridgeAuxiliary 510 0.08 41.74 0.00 0.00 0.20 0.00
nbagent 604 0.08 45.79 0.00 0.00 0.20 0.00
fmfd 574 0.07 21.82 0.00 0.00 0.39 0.00
cfprefsd 100 0.06 22.96 0.00 0.00 0.20 0.00
UserEventAgent 487 0.03 72.02 0.00 0.00 0.00 0.00
homed 572 0.05 24.18 0.00 0.00 0.39 0.00
AssetCacheLocatorService 614 0.05 37.85 0.00 0.00 0.59 0.00
adprivacyd 606 0.05 25.30 0.00 0.00 0.20 0.00
cloudd 575 0.02 20.76 0.00 0.00 0.20 0.00
coreaudiod 128 0.02 27.09 0.00 0.00 0.20 0.00
mDNSResponder 163 0.02 46.65 0.00 0.00 0.20 0.00
commerce 536 0.03 26.65 0.00 0.00 0.20 0.00
com.apple.AccountPolicyHelper 225 0.03 20.65 0.00 0.00 0.39 0.00
cloudpaird 603 0.03 78.04 0.00 0.00 0.00 0.00
systemstats 49 0.02 67.67 0.00 0.00 0.00 0.00
netbiosd 187 0.02 12.62 0.00 0.00 0.39 0.00
useractivityd 532 0.02 69.89 0.00 0.00 0.00 0.00
ALL_TASKS -2 3491.65 21.79 55.09 11.53 779.41 37.51
**** Battery and backlight usage ****
**** Network activity ****
out: 1.37 packets/s, 100.60 bytes/s
in: 2.34 packets/s, 248.86 bytes/s
**** Disk activity ****
read: 173.46 ops/s 1040.15 KBytes/s
write: 0.59 ops/s 10.40 KBytes/s
**** Interrupt distribution ****
CPU 0:
Vector 0x46(SMC): 23.64 interrupts/sec
Vector 0x72(IGPU): 168.38 interrupts/sec
Vector 0x73(HDAU): 0.98 interrupts/sec
Vector 0x74(XHC1): 76.96 interrupts/sec
Vector 0x77(SATA): 154.51 interrupts/sec
Vector 0x78(ARPT): 1.17 interrupts/sec
Vector 0x79(GIGE): 2.34 interrupts/sec
Vector 0xdd(TMR): 478.39 interrupts/sec
Vector 0xde(IPI): 479.95 interrupts/sec
Vector 0xdf(): 0.20 interrupts/sec
CPU 1:
Vector 0xdd(TMR): 293.01 interrupts/sec
Vector 0xde(IPI): 416.27 interrupts/sec
CPU 2:
Vector 0xdd(TMR): 348.10 interrupts/sec
Vector 0xde(IPI): 706.74 interrupts/sec
CPU 3:
Vector 0xdd(TMR): 290.67 interrupts/sec
Vector 0xde(IPI): 344.38 interrupts/sec
**** Processor usage ****
Intel energy model derived package power (CPUs+GT+SA): 3.43W
LLC flushed residency: 56.7%
System Average frequency as fraction of nominal: 30.77% (800.01 Mhz)
Package 0 C-state residency: 58.02% (C2: 45.53% C3: 0.40% C6: 1.36% C7: 10.74% C8: 0.00% C9: 0.00% C10: 0.00% )
Core 0 C-state residency: 61.11% (C3: 0.00% C6: 0.00% C7: 61.10% )
CPU 0 duty cycles/s: active/idle [< 16 us: 11.33/41.41] [< 32 us: 7.42/28.91] [< 64 us: 12.11/56.84] [< 128 us: 49.03/45.12] [< 256 us: 52.35/54.30] [< 512 us: 43.56/23.05] [< 1024 us: 31.65/17.58] [< 2048 us: 27.93/18.75] [< 4096 us: 7.42/1.37] [< 8192 us: 0.20/0.00] [< 16384 us: 35.36/0.00] [< 32768 us: 1.17/0.00]
CPU Average frequency as fraction of nominal: 30.77% (800.00 Mhz)
CPU 1 duty cycles/s: active/idle [< 16 us: 45.32/21.10] [< 32 us: 23.83/24.22] [< 64 us: 36.33/28.72] [< 128 us: 35.94/44.73] [< 256 us: 39.26/49.03] [< 512 us: 24.81/35.94] [< 1024 us: 14.85/26.18] [< 2048 us: 11.53/29.11] [< 4096 us: 1.76/14.65] [< 8192 us: 0.00/4.49] [< 16384 us: 35.94/0.00] [< 32768 us: 0.78/0.00]
CPU Average frequency as fraction of nominal: 30.77% (800.01 Mhz)
Core 1 C-state residency: 64.08% (C3: 0.00% C6: 0.00% C7: 64.08% )
CPU 2 duty cycles/s: active/idle [< 16 us: 60.95/67.00] [< 32 us: 5.86/44.73] [< 64 us: 21.49/70.52] [< 128 us: 41.61/37.11] [< 256 us: 54.89/36.14] [< 512 us: 45.32/33.40] [< 1024 us: 35.36/22.46] [< 2048 us: 24.61/23.05] [< 4096 us: 3.52/3.71] [< 8192 us: 0.00/0.00] [< 16384 us: 35.36/0.00] [< 32768 us: 1.17/0.00]
CPU Average frequency as fraction of nominal: 30.77% (800.00 Mhz)
CPU 3 duty cycles/s: active/idle [< 16 us: 24.03/7.81] [< 32 us: 9.57/16.80] [< 64 us: 41.61/19.53] [< 128 us: 32.43/23.44] [< 256 us: 26.37/34.38] [< 512 us: 19.14/35.16] [< 1024 us: 12.11/32.82] [< 2048 us: 9.38/30.67] [< 4096 us: 2.73/16.99] [< 8192 us: 0.20/5.66] [< 16384 us: 37.51/0.00] [< 32768 us: 0.59/0.00]
CPU Average frequency as fraction of nominal: 30.77% (800.01 Mhz)
**** GPU usage ****
GPU 0 name IntelIG
GPU 0 C-state residency: 98.82% (1.04%, 97.78%)
GPU 0 P-state residency: 1100MHz: 0.00%, 1050MHz: 0.00%, 1000MHz: 0.00%, 950MHz: 0.00%, 900MHz: 0.00%, 850MHz: 0.00%, 800MHz: 0.00%, 750MHz: 0.00%, 700MHz: 0.00%, 650MHz: 0.00%, 600MHz: 0.00%, 550MHz: 0.00%, 500MHz: 0.00%, 450MHz: 0.00%, 400MHz: 0.00%, 350MHz: 1.18%, 300MHz: 0.00%, 250MHz: 0.00%, 200MHz: 0.00%
GPU 0 average active frequency as fraction of nominal (200.00Mhz): 175.00% (350.00Mhz)
GPU 0 GPU Busy 1.18%
GPU 0 FB Test Case 0
GPU 0 GT2 on 0.00%
GPU 0 GT3 on 100.00%
**** SMC sensors ****
CPU Thermal level: 100
IO Thermal level: 0
Fan: 1802 rpm
CPU die temperature: 35.04 C
CPU Plimit: 23.00
GPU Plimit: 15.00
Number of prochots: 0

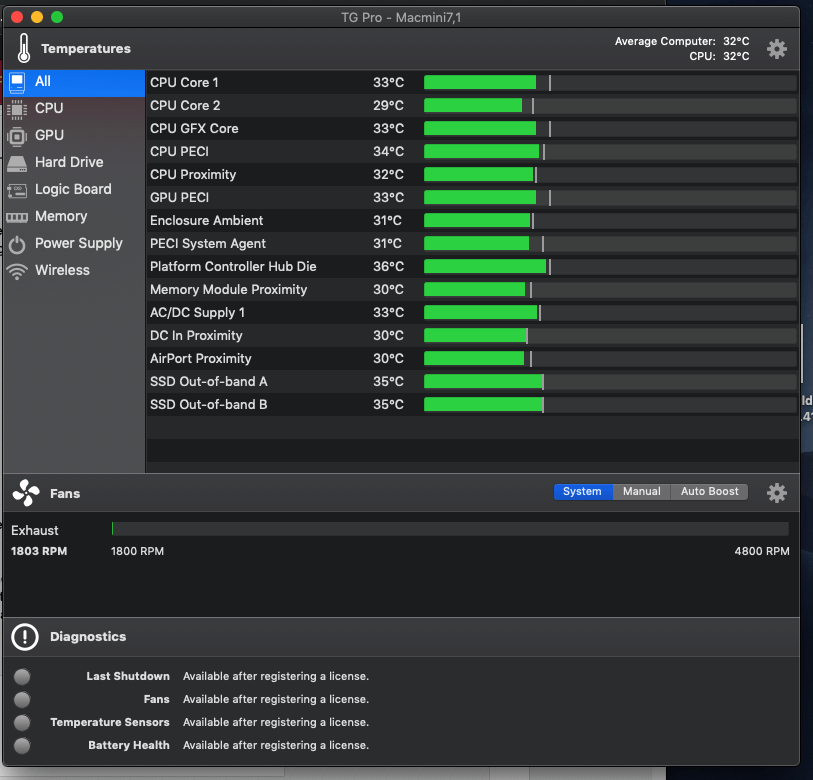

TG Pro screenshot en sensors waar ik het over had:
Zie hiervan de sensoren SSD out of bound A en B. Zijn dit hardware sensoren of loopt deze data uit de SSD over het sata signaal? Dat laatste zou wel raar zijn aangezien de originele schijf dit probleem gaf van de een op de andere dag.
Kennen jullie nog SMC diagnostische tools?
Ik heb het gevoel dat het een sensor is aangezien een microcontroller "nooit" zomaar kapot gaat. Natuurlijk wel gewoon mogelijk, en ik zou dan ook van een donor board van ebay de SMC controller kunnen overzetten.
Okay ik dacht al dat ik het moest zoeken richting de sensoren van de SMC controller maar nu kom ik net wat geks tegen.
Ik heb de app HWSensors geinstalleerd en ik zie alle sensoren. Ik kwam in TG Pro al SSD out of bound A en B tegen die constant op 35 blijven.

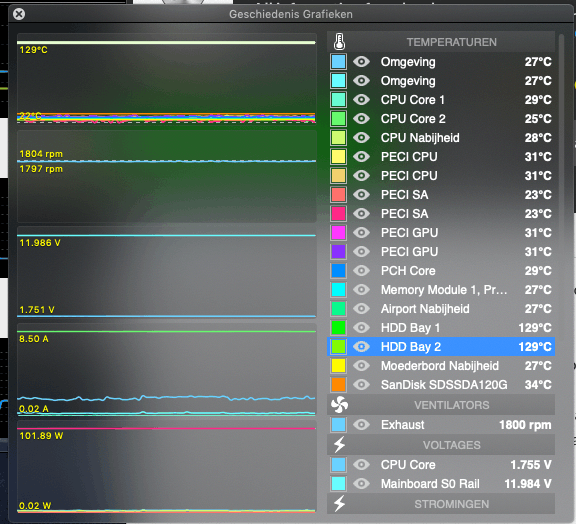

HWSensors geeft constant 129C graden celcius aan. Maar hier hebben de sensoren een naam HDD Bay 1 en HDD Bay 2:

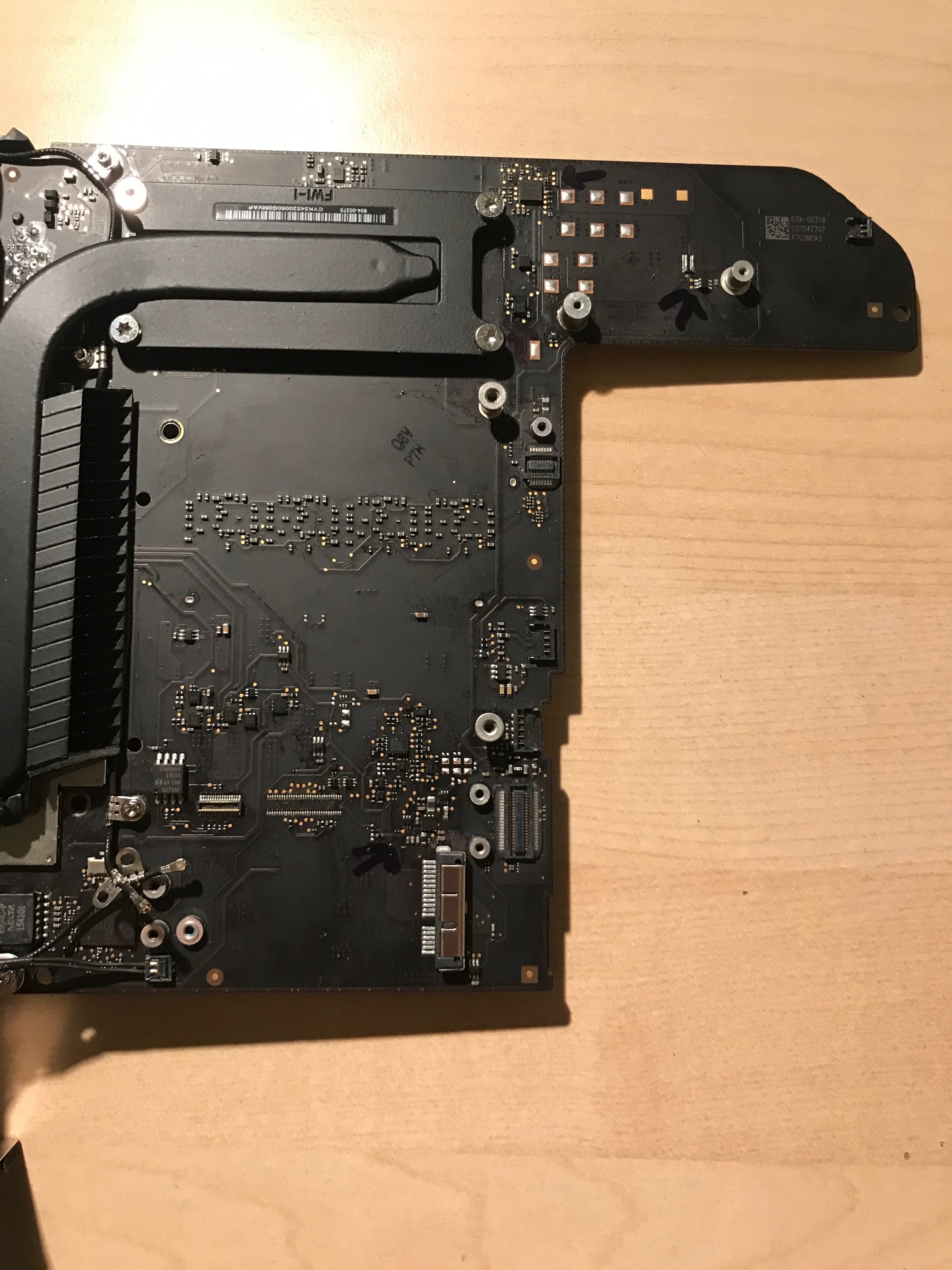

Volgende stap is schema's zien te vinden van dit board. MacBooks zijn vrij populair in de reparatie's mac mini's niet zo, dus schema's vinden is wat makkelijker. Eerst even het type nummer van dit moederboard vinden.
Dan zien te vinden waar deze sensoren zich bevinden.
[
Voor 150% gewijzigd door
jctjepkema op 04-01-2019 17:09
]
