Fibaro dimmer 2 aansluiten

[jancoow]

Goedendag,

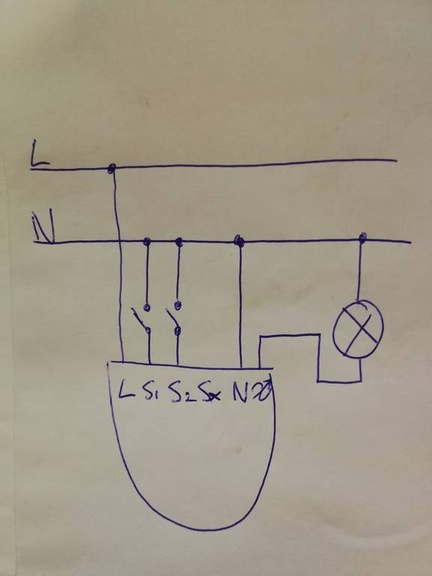

Ik wil mijn huidige dimmer vervangen met een fibaro dimmer. Daarnaast wil ik twee pulse schakelaars aansluiten. Aangezien het lastig is nieuwe kabels te trekken doordat een doos in het dak mooi zit weggespoten, zou ik het als volgt willen aansluiten:



De vraag zit hem in S1. Vanuit deze wandcontactdoos loopt maar 1 kabel naar de dimmer toe. Hierdoor was mijn idee om deze pulse schakelaar op de null aan te sluiten. Gaat dit correct werken?

[vonkkie]

ik denk het niet de verbinding tussen n en sx halen ze er uit als je de nul aan sluit op de dimmer 2

[jancoow]

Ik heb geen nul aangesloten op N. Bij de dimmer heb ik maar 3 draden: 1 naar de lamp, 1 fase draad en 1 draad van de schakelaar die aan de andere kant van de kamer zit (S1).

[Nhz]

@jancoow Ben je hier nog uitgekomen?

Ik zit een beetje met hetzelfde probleem. Heeft iemand ervaring met (of de kennis dat) dit zo kan?

[ Voor 14% gewijzigd door Nhz op 12-01-2019 17:01 ]

[balk]

Nhz schreef op zaterdag 12 januari 2019 @ 16:50:
@jancoow Ben je hier nog uitgekomen?

Ik zit een beetje met hetzelfde probleem. Heeft iemand ervaring met (of de kennis dat) dit zo kan?

[Afbeelding]

In dit topic staat wellicht het antwoord op jouw vraag.

[Nhz]

@balk thanks, gevonden!

Voor future reference: mijn schema hierboven is bijna goed. De schakelaars moeten alleen niet op de Nul maar op de Fase geschakeld worden.

[Ferra]

Ik heb ook een uitdaging; ik heb een fibaro dimmer 2 en ik heb een dubbele puls schakelaar. De bedrading achter de schakelaar laat 2 zwarte draden zien (van de schakelaars) en 1 bruine. Aangezien ik een noob ben op het gebied van elektra, hoe moet ik dit aansluiten op de fibaro dimmer 2? Dus welk draadje op welke poort van de dimmer?
