Dimmer uitschakelen in/op lamp

[robbinonline]

Voor mijn ouders ben ik bezig het e.e.a. te automatiseren in huis.
Nu zijn er 2 lampen met een probleem, in deze lampen zit een ingebouwde (tap) dimmer waardoor HUE lampen niet werken.

Mijn idee het dimmer kastje ertussen uit halen, en draden opnieuw verbinden.

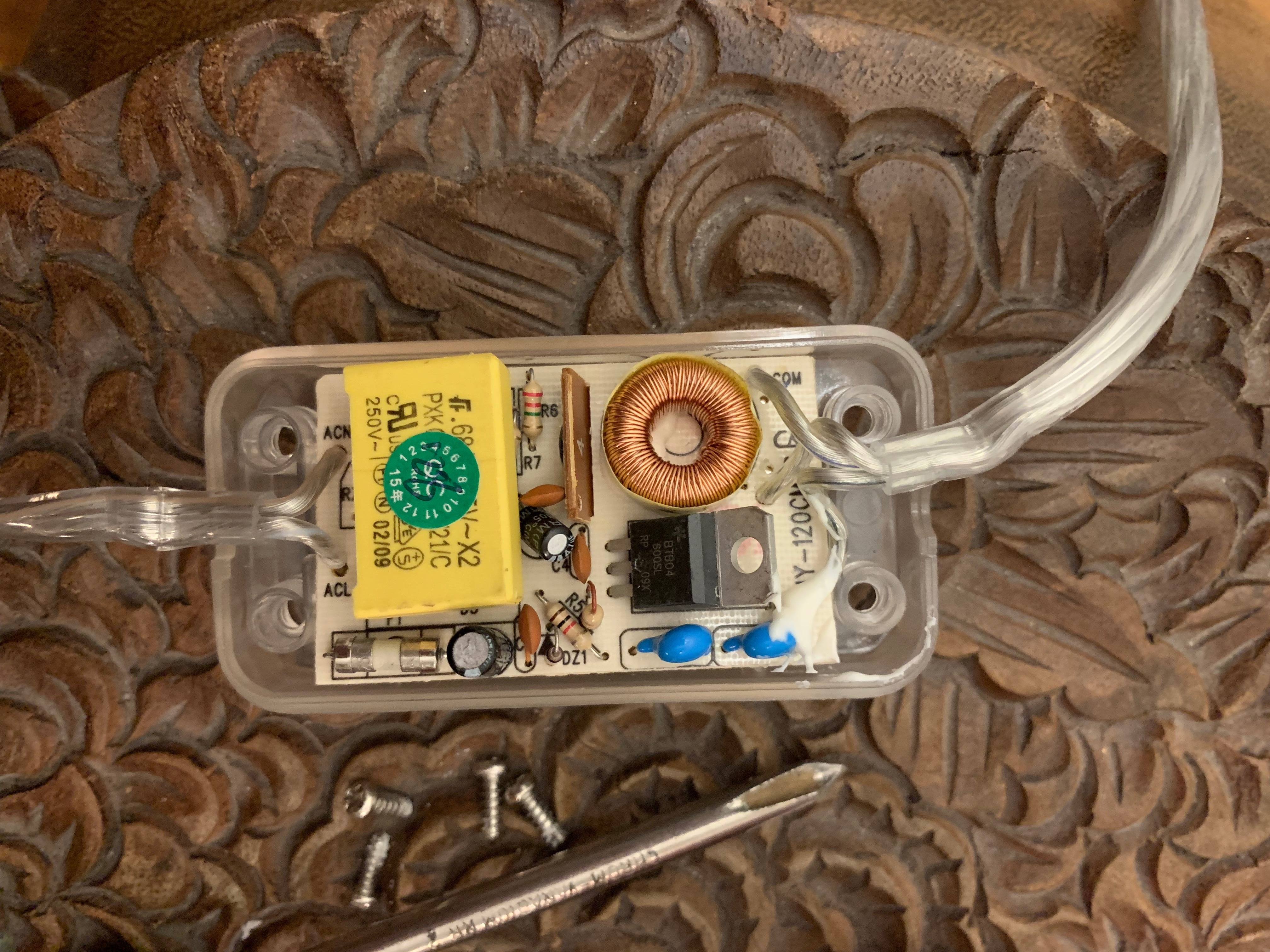

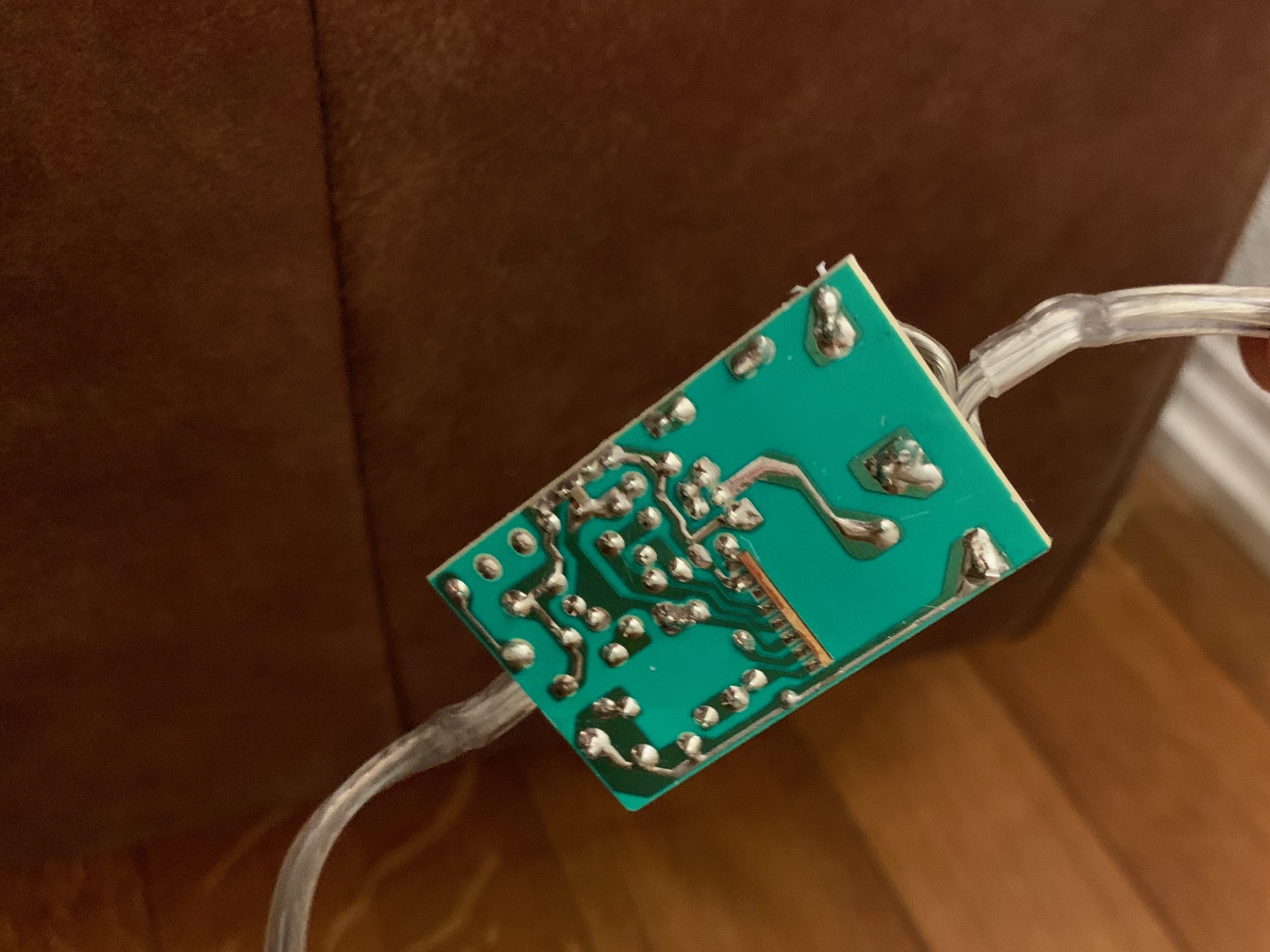

Heeft iemand een ervaring met dit type dimmer en welke draden waar voor dienen?

[ Voor 20% gewijzigd door robbinonline op 30-11-2018 10:40 ]

[jctjepkema]

Links zie je al AC_L en AC_N dat zijn betrekkelijk fase 1 en de Nul. Rechts zal je even moeten meten, ik zie drie draden. Ik verwacht dat een naar een metalen behuizing van de lamp gaat, dit hoeft echter niet. Meet even met een multimeter in weerstand modus de weerstand tussen de draden en de contact punten waar de lamp in komt.

een Philips Hue Lamp wil twee draden hebben en dat is de fase en de nul. De rest is in principe overbodig. Maak gebruik van Waygo lasklemmen. Die zijn zo te krijgen bij de bouwmarkt en erg makkelijk en veilig in gebruik.

[robbinonline]

Bedankt voor deze info zover, ik ga er dit weekend mee aan de slag.

[robbinonline]

Van alles geprobeerd, maar de ene lijn er tussen uithalen werkte helaas niet. Daardoor kwam er constant 230 op het dimknopje te staan. Uiteindelijk draden er maar uitgetrokken, los gemaakt en 2 nieuwe naar de lamp getrokken.

[Brahiewahiewa]

robbinonline schreef op maandag 3 december 2018 @ 11:21:
Van alles geprobeerd, maar de ene lijn er tussen uithalen werkte helaas niet. Daardoor kwam er constant 230 op het dimknopje te staan...

Aha, een remote testknop voor je aardlekschakelaar gemaakt

[teaser]

Brahiewahiewa schreef op maandag 3 december 2018 @ 11:46:
[...]

Aha, een remote testknop voor je aardlekschakelaar gemaakt

Goed projectje voor de beginnende tweaker. Zowat iedereen is daarmee begonnen

jctjepkema schreef op vrijdag 30 november 2018 @ 11:51:
Maak gebruik van WaygoWago lasklemmen.

FTFY

[jeroen3]

Voor de volgende tweaker die hiermee zit. Knip de dimmer ertussenuit en plaats een voetschakelaar of snoerschakelaar.

[ Voor 22% gewijzigd door jeroen3 op 03-12-2018 12:48 ]

[robbinonline]

jeroen3 schreef op maandag 3 december 2018 @ 12:47:
Voor de volgende tweaker die hiermee zit. Knip de dimmer ertussenuit en plaats een voetschakelaar of snoerschakelaar.

Nou er is nog een precies dezelfde lamp dus we kunnen nog een keer oefenen.

Maar deze snap ik niet, wat doe je hier technische anders mee?

[Brahiewahiewa]

robbinonline schreef op maandag 3 december 2018 @ 15:05:
[...]
Maar deze snap ik niet, wat doe je hier technische anders mee?

Niets, hoop ik; want het is een slecht advies
Je hebt namelijk een kastje waar een twee aderige kabel in gaat en een drie aderige kabel uitkomt
En zoals nu blijkt is één van de drie aders rechtstreeks met het metalen knopje van de dimmer verbonden
Daar wil je geen 230 VAC op hebben staan, tenzij je van plan bent om je erfenis naar voren te schuiven

[jeroen3]

Die derde draad sluit je niet aan. De tap functie is dan niet meer functioneel.

[robbinonline]

jeroen3 schreef op maandag 3 december 2018 @ 16:07:
Die derde draad sluit je niet aan. De tap functie is dan niet meer functioneel.

Dat werkt dus niet, dat heb ik dus met alle combinaties al geprobeerd.

[Sine]

Dat moet bijna wel, de draad die naar de blauwe schijfjes loopt (y-condensators) kun je los laten (ofwel, niet aansluiten en isoleren)
