Hallo allemaal,

Ik ben thuis in de software, hobby enige tijd wat met Arduino's maar heb nu mijn eerste hardware-project waar ik wat opstarthulp bij nodig heb.

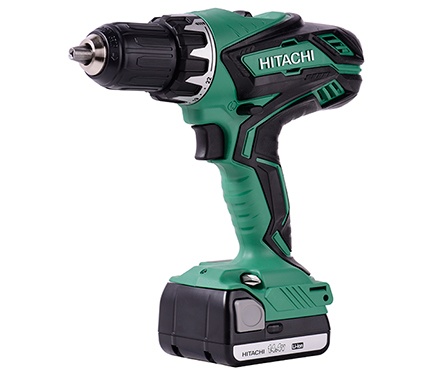

Namelijk: ik heb in 2015 een Hitachi 14.4V Cordless Driver Drill gekocht (DS 14DJL) afgebeeld zoals hieronder.
Hitachi 14.4V Cordless Driver Drill

Nu is een van de batterijen kapot gegaan (BSL1415) en blijkt dat Hitachi (nieuwe naam: Hikoki, ze heetten eerst eigenlijk Hitachi Koki) de hele 14.4V lijn eruit gooit. Ik heb twee nieuwe batterijen weten te scoren tegen een dump-prijs (BSL1425), maar bedacht me dat straks mn schroefmachine niet meer werkt doordat een nieuwe batterij niet meer verkrijgbaar is. Dit wil ik voorkomen door de behuizing van de kapotte accu te gebruiken (die klikt immers precies in de schroefmachine), maar de batterijen eruit te halen en er een 220v AC naar 14.4V DC converter in te zetten, gaatje erin maken en een snoer van minstens 5m en een stekker eraan maken.

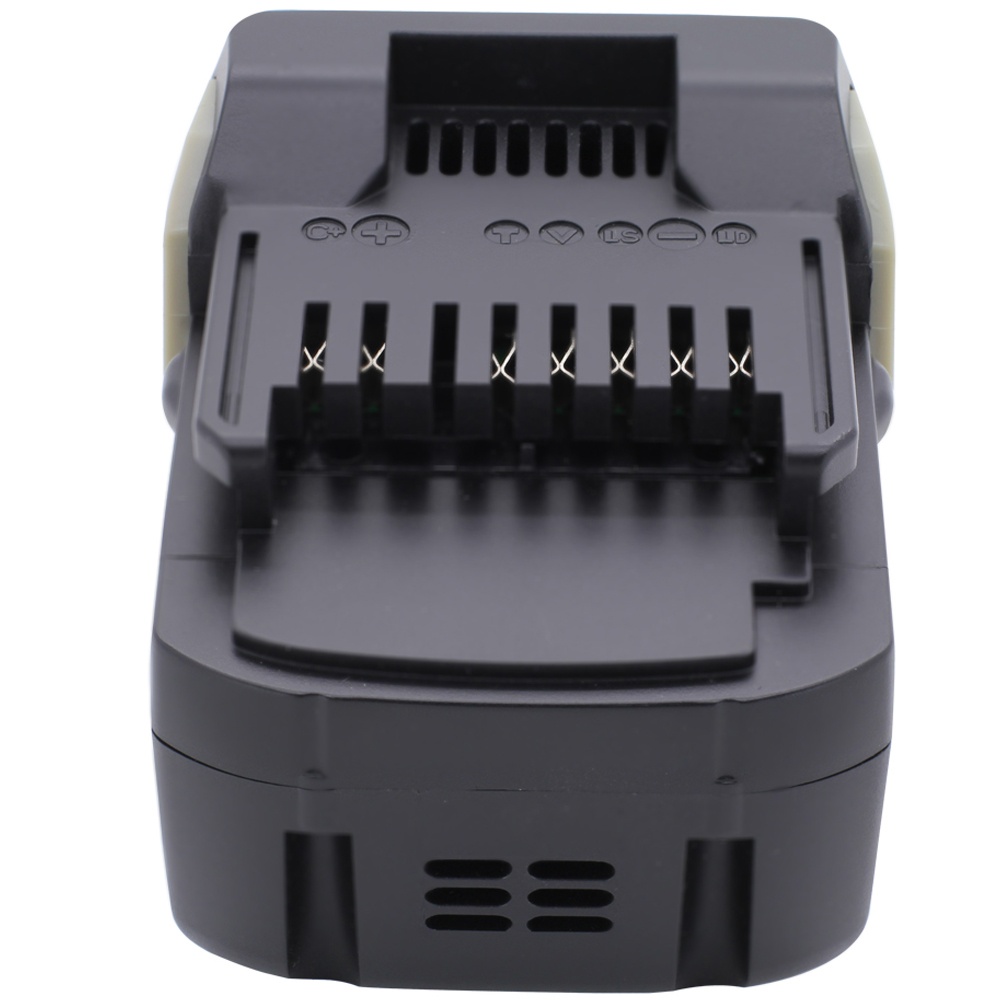

Nu bekijk ik de batterij (zie klikbare foto (online gevonden))
Batterij BSL1415
En zie ik dat de pinnen gelabeled zijn boven acht sleuven/uitsparingen voor aansluitingen:
LabelVermoeden betekenis
C+Positieve pool tijdens opladen
+Positieve pool
alleen een uitsparing in de case, zit geen contact onder
TThermometer sensor?
V???
LS???
-Negatieve pool
LD???


Op de oplader wordt er contact gemaakt met labels 'C+', '-', 'LS', 'V' en 'T', maar op de schroefmachine zitten maar 3 contacten. Deze contacten sluiten aan op de batterij op plekken gelabeled '-', '+' en 'LD'. Nu denk ik die + en - wel te snappen, maar wat betekent LD en wat doet het?

Ik heb grote problemen met het vinden van een datasheet voor de batterijen, die overigens op dezelfde manier aangesloten lijken te worden als de 18V broertjes van deze 14.4V batterijen. Ze zijn van de Hitachi BSL serie. Ik heb een draadje gevonden: https://www.physicsforums...a-lithium-battery.927486/ waarin dezelfde vraag wordt gesteld, maar wat zonder antwoord op slot is gegooid.

Wie kan mij helpen aan de betekenis van LD in deze context?

[Voor 0% gewijzigd door Jurgle op 29-11-2018 21:47. Reden: Nieuw vermoeden van betekenis toegevoegd]

My opinions may have changed but not the fact that I am right ― Ashleigh Brilliant


  • Jaaap
  • Registratie: Februari 2000
  • Niet online
Gokje: beveiliging dat de boor stopt als de (rust)spanning van de accu onder de 12V zakt?

Dat betekent
Het gebeurt
Dit verandert
Wat bepaalt


  • -36-
  • Registratie: Januari 2009
  • Laatst online: 19-03 20:32

-36-

Trust me. I'm an amateur

Is ombouwen naar Lion met 18650 batterijen geen optie. Daar zijn zat (universele) balance chargers voor te vinden. Als je op het interne contact van de batterij naar de machine ~15v zet zal het waarschijnlijk ook wel werken. (Hier wel iig met een omgebouwde Bosch nihm aacu boormachine)

  • Jurgle
  • Registratie: Februari 2003
  • Laatst online: 22-03 18:08

Jurgle

100% Compatible

Topicstarter
Jaaap schreef op donderdag 29 november 2018 @ 21:29:
Gokje: beveiliging dat de boor stopt als de (rust)spanning van de accu onder de 12V zakt?
Dat kan. Maar wat zou ik dan op dit contactje moeten zetten als er een 220-14.4v adapter in zit?
-36- schreef op donderdag 29 november 2018 @ 21:35:
Is ombouwen naar Lion met 18650 batterijen geen optie. Daar zijn zat (universele) balance chargers voor te vinden. Als je op het interne contact van de batterij naar de machine ~15v zet zal het waarschijnlijk ook wel werken. (Hier wel iig met een omgebouwde Bosch nihm aacu boormachine)
Het is/zijn al lithium batterijen. De lol van mn projectje is juist er een bedraad apparaat van de maken (met afschuifbare draad).

My opinions may have changed but not the fact that I am right ― Ashleigh Brilliant


  • -36-
  • Registratie: Januari 2009
  • Laatst online: 19-03 20:32

-36-

Trust me. I'm an amateur

OK. Ik zou dan gewoon 15V op die + en - zetten en kijken wat er gebeurd.

Desnoods sla je de PCB over en sluit je de adapter direct aan op de trigger.

[Voor 36% gewijzigd door -36- op 29-11-2018 21:48]
