Low power systeem rondom AMD Ryzen 2200G

[Stefanovic45]

Ik ben bezig met het bouwen van een low power AMD Ryzen build rondom de 2200G. De 2200GE is niet leverbaar, dus dan moeten we zelf maar wat bouwen Qua componenten ben ik er op zich wel uit, maar ik vraag me af of ieder AM4 moederbord ondersteunt dat je de CPU op max 35 of 45W kunt laten draaien.

Kunnen mensen controleren of hun moederbord dit ondersteunt als ze een 2200G of 2400G hebben? Zou dit dan werken op alle AM4 moederbord, of is hiervoor een B350/B450 minimaal vereist of ligt het maar net aan de fabrikant op die zin heeft de feature in hun BIOS settings op te nemen?

De ASRock AB350M-HDV ondersteunt het sowieso: YouTube: Metro: Last Light Redux benchmark on Ryzen 3 2200G : 35W and 45W

[mitsumark]

Wat bedoel je met 'low power'?
Je kunt uiteraard de processor knijpen door een max TDP toe te staan, maar dat betekent ook dat ie langer doet over bepaalde taken waardoor de efficiëntie niet noodzakelijkerwijs beter wordt.
TDP lager zetten doe je voornamelijk voor de volgende 2 redenen: je voeding is niet sterk genoeg, je koeling voert niet voldoende warmte af.

Heb zelf geen AM4 setup, maar kan het niet gewoon op elk moederbord met de Ryzen Master software?
https://www.amd.com/en/technologies/ryzen-master
https://www.techspot.com/...951-amd-ryzen-master.html

PS: pricewatch: AMD Athlon 200GE Boxed geen optie?

[ Voor 32% gewijzigd door mitsumark op 27-11-2018 01:15 ]

[Praetextatus]

Ik denk dat je 'undervolten' bedoelt
Google eens naar undervolten en kijk op https://forum.level1techs.com/t/undervolting-my-2700x/127697 voor de resultaten.

[Stefanovic45]

mitsumark schreef op dinsdag 27 november 2018 @ 01:01:
Wat bedoel je met 'low power'?
Je kunt uiteraard de processor knijpen door een max TDP toe te staan, maar dat betekent ook dat ie langer doet over bepaalde taken waardoor de efficiëntie niet noodzakelijkerwijs beter wordt.
TDP lager zetten doe je voornamelijk voor de volgende 2 redenen: je voeding is niet sterk genoeg, je koeling voert niet voldoende warmte af.

Het is de bedoeling onder de 60 w totaal te blijven vanwege een PicoPSU, dus wat efficiënter is bij het doorvoeren van taken is minder relevant. Een PicoPSU is sowieso een stuk efficiënter op lage wattages dan een reguliere 300 watt voeding.

Heb zelf geen AM4 setup, maar kan het niet gewoon op elk moederbord met de Ryzen Master software?
https://www.amd.com/en/technologies/ryzen-master
https://www.techspot.com/...951-amd-ryzen-master.html

Ik doe het liever in de BIOS zodat ik niet afhankelijk ben van software, die pas start als Windows al actief is.

PS: pricewatch: AMD Athlon 200GE Boxed geen optie?

Die biedt helaas weer wat te weinig performance, daarnaast denk ik ook dat het mogelijk moet zijn met een 2200G dus ik ga de uitdaging aan.

Praetextatus schreef op dinsdag 27 november 2018 @ 16:14:
Ik denk dat je 'undervolten' bedoelt
Google eens naar undervolten en kijk op https://forum.level1techs.com/t/undervolting-my-2700x/127697 voor de resultaten.

Unvervolten is zeker een optie en misschien ook wel nodig om mijn doel te behalen, maar je kunt de AMD processors configureren met een cTDP. Ik was vooral benieuwd welke moederborden deze specifieke instelling ondersteunen.

https://www.reddit.com/r/...5w_and_45w_ctdp_settings/

[Praetextatus]

@mitsumark meestal wordt het vermogen geknepen voor minder geluidsoverlast of zelfs een compleet silent systeem.

@Stefanovic45 ik denk dat de beste aanname die je kunt doen is dat het voornamelijk op x470 moederborden zal zitten. Het is functionaliteit om snelheid aan te passen. Misschien kun je wat moederborden zoeken die aan je overige eisen voldoen en dan bij de fabrikanten kijken of ze dit specifiek ondersteunen.

[smekkos]

Ik heb vorige week een volledig passief 2400G systeem gebouwd met een Streacom kastje en een picoPSU. Wel de 120 Watt versie. Dit werkt uitstekend. Hoefde verder ook niks aan te passen. Dus die 2200G gaat dan ook prima werken. Die PicoPSU kan kortstondig ook wel meer leveren als aangegeven.

Zou me er niet te druk over maken en gewoon de 2200G gebruiken.

Echt een top systeempje. Ga je veel plezier van hebben.

[Taghorn]

@Stefanovic45 het mooie van AMD is dat de B450 bordjes ook al CPU tuning ondersteunen. Je kunt NIET het vermogen instellen, maar wel de max multiplier (en daarmee in feite het gebruikte vermogen). Hoge klok = hoog verbruik.
Wat de borden exact kunnen zul je bij de fabrikant moeten opzoeken, het is nogal verschillend.

[Stefanovic45]

Het is me inmiddels gelukt om een mooi systeempje te bouwen

#	Product	Prijs	Subtotaal
1	AMD Ryzen 3 2200G Boxed	€ 100,95	€ 100,95
1	ASRock Fatal1ty AB350 Gaming-ITX/ac	€ 106,99	€ 106,99
1	Chieftec IX-01B-OP	€ 27,50	€ 27,50
1	HyperX Fury black HX426C15FBK2/8	€ 69,93	€ 69,93
1	Mini-box picoPSU 80 + 60W Adapter Power Kit	€ 49,01	€ 49,01
Bekijk collectie Importeer producten		Totaal	€ 354,38

Ik heb de CPU undervolt naar 1.2V (en max 3.5GHz) en een verloopje gehaald van molex naar 4-pin cpu om de boel te laten draaien. Bij een chinebench test komt het verbruik niet boven de 50 watt uit en idle duikt die ruim onder de 20 watt! Wel grappig om te zien dat het verbruik in combinatie met een 500 watt huntkey voeding op 63 watt uit kwam, dat laat maar weer zien hoeveel efficienter zo'n picopsu is bij een belasting van 50 watt.

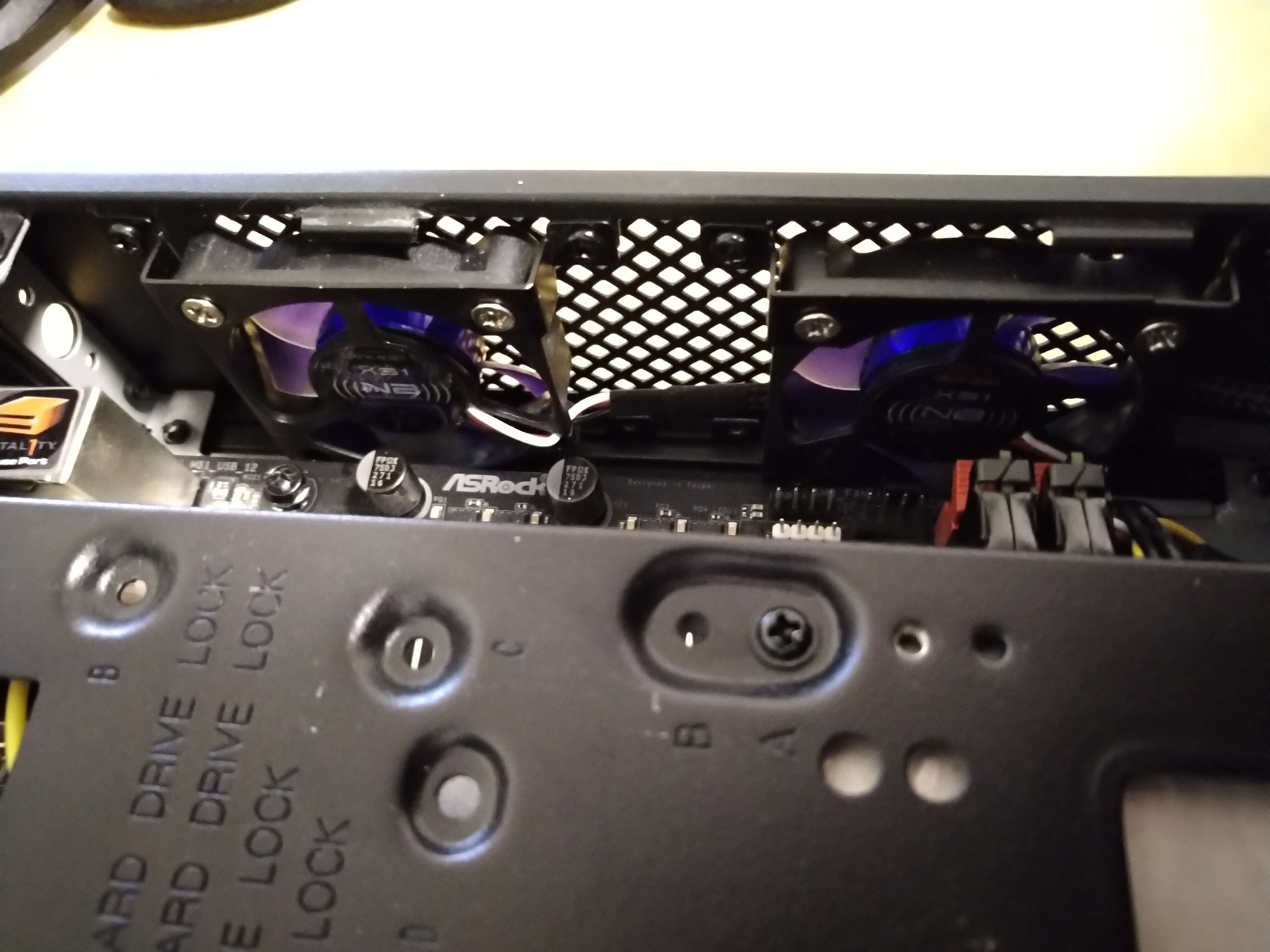

Ik heb de boxed ventilator van de 2200G wel moeten verwijderen om alles in de kast te krijgen. Ter compensatie heb ik 2 50mm fansaan dezijkant geplaatst. De koelcapaciteit is wel een stuk midner, maar omdat die ook undervolted is komt de temperatuur niet boven de 60 graden uit dus dat is prima.

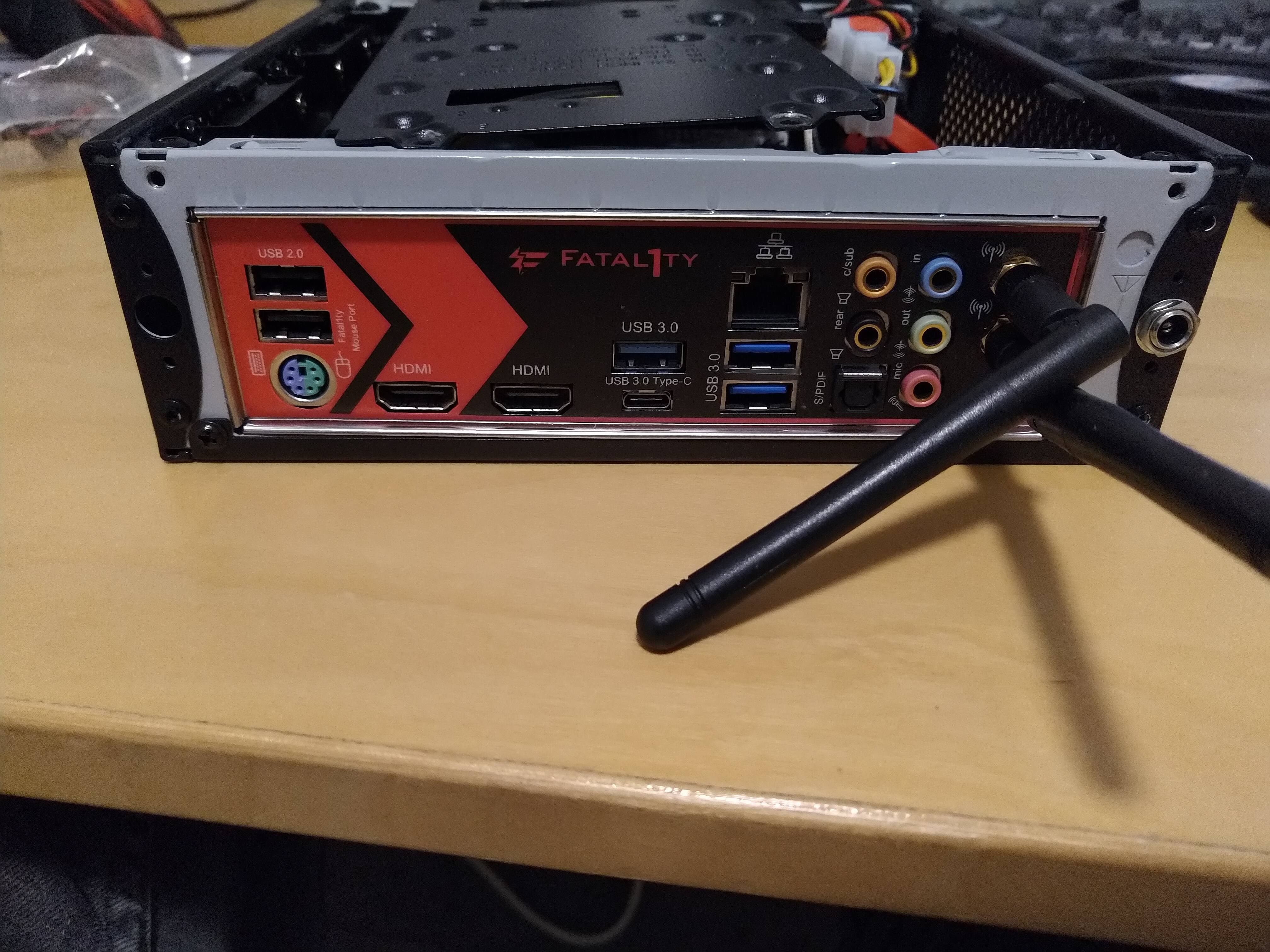

Ik zou natuurlijk ook een low profile cpu koeler kunnen halen, maar deze oplossing is veel goedkoper. Hier nog wat plaatjes van het systeem:

[mitsumark]

Leuk gedaan zo.
Past er niet nog een low profile fan op het koelblok? Het radiale koelblok heeft natuurlijk niet heel veel aan de laminaire stroom van de zijkant.
Zometeen in de zomer is het 5 graden warmer in huis en dan wordt de CPU nog 10 graden warmer.
Anders een ander ontwerp koelblok pakken, dan kan de lucht er in ieder geval doorheen.
Hoeveel ruimte heb je in totaal?
https://tweakers.net/pric...re/484687;284482;1047647/

[WEBGAMING]

Stefanovic45 schreef op zaterdag 29 december 2018 @ 18:51:
Wel grappig om te zien dat het verbruik in combinatie met een 500 watt huntkey voeding op 63 watt uit kwam, dat laat maar weer zien hoeveel efficienter zo'n picopsu is bij een belasting van 50 watt.

Dat heeft er meer mee te maken dat Huntkey totale rommel is. Een fatsoenlijke moderne voeding zal hetzelfde of zelfs nog minder verbruiken als de picopsu.

Maar leuk systeem zo inderdaad.

[ Voor 9% gewijzigd door WEBGAMING op 29-12-2018 20:06 ]

[mitsumark]

WEBGAMING schreef op zaterdag 29 december 2018 @ 20:02:
[...]

Dat heeft er meer mee te maken dat Huntkey totale rommel is. Een fatsoenlijke moderne voeding zal hetzelfde of zelfs nog minder verbruiken als de picopsu.

Maar leuk systeem zo inderdaad.

Niet alles van Huntkey is/was troep, de X7 serie was prima en de 300G was ook best aardig.
