Msi 2080 Duke OC - 8pin + 6pin

[BlasterXL]

Beste tweaker,

Vandaag de MSI 2080 Duke OC gekocht, ik twijfel bij het aansluiten van de kaart op mijn PSU. De videokaart heeft een 8pin powerconnector en daarnaast nog een 6pin.

De PSU is een Crosair RM 650x (80 plus gold). Welke poorten moet ik gebruiken op mijn PSU?

Er is vast iemand op dit forum die hier meer in thuis is . Alvast bedankt, ik heb veel gegoogled en kom er niet uit!

[Uszka]

De 8 pins aansluitingen waar 6+2 pins PCI-e & 4+4 pins cpu bij staat.

[ Voor 5% gewijzigd door Uszka op 24-11-2018 23:26 ]

[rdejongjr]

Uszka schreef op zaterdag 24 november 2018 @ 23:24:
De 8 pins aansluitingen waar 6+2 pins PCI-e & 4+4 pins cpu bij staat.

Doet eens niet de CPU aansluiting gebruiken op je videokaart.

In de handleidingen en op de stekkers zelf staat waarvoor het is (6+2 pins zijn daarvoor wel geschikt ja).

[ Voor 35% gewijzigd door rdejongjr op 24-11-2018 23:27 ]

[CryRaven]

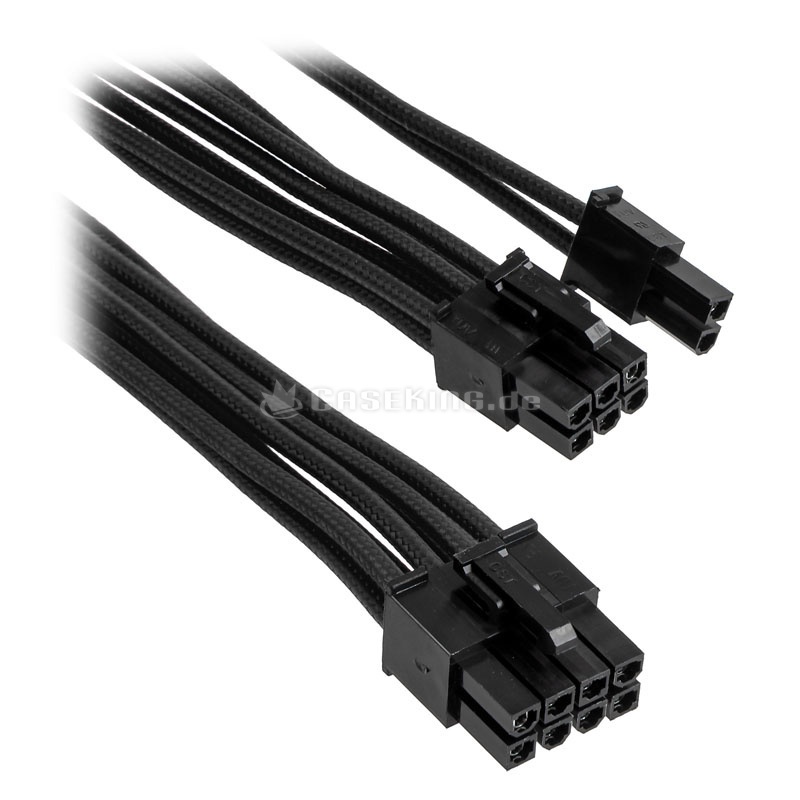

Deze moet je hebben:



Er moet PCI-e op staan, net zoals de poorten van de voeding waar ze inhoren.
Dat zal ongetwijfeld ook in de handleiding staan.

[Uszka]

rdejongjr schreef op zaterdag 24 november 2018 @ 23:26:
[...]


Doet eens niet de CPU aansluiting gebruiken op je videokaart.

In de handleidingen en op de stekkers zelf staat waarvoor het is (6+2 pins zijn daarvoor wel geschikt ja).

De poorten op de psu vraagt @BlasterXL

[Hackus]

@BlasterXL 1 kabel waar 1 blokje van 8 aan een kant zit ,
Daar komt een 8 blokje uit en één van 6 en losse 2. Staat PCIe op de zijkant

[ Voor 22% gewijzigd door Hackus op 25-11-2018 09:54 . Reden: foto werkend ]

[BlasterXL]

Bedankt voor het supersnel reageren. Sorry voor mijn stupidity, het is 10j geleden dat ik voor het laatst een pc heb gebouwd . Gezien deze kaart nogal een rip uit m'n lijf is ben ik gewoon erg voorzichtig.

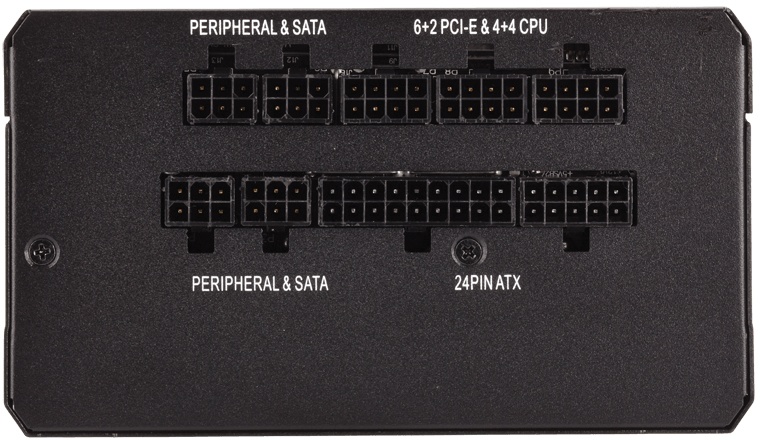

Dit is de exacte lay-out van mijn voeding. Helemaal rechtsonderin heb je naast elkaar 3 blokken (van 8 pinnetjes per blok), de meest rechter blok heb ik m'n cpu op aangesloten (8pins dus). De 2 andere blokken is dus voor de gpu bedoeld? De benaming van de poorten staat er (voor mij) wat onduidelijk namelijk.

Ik begrijp het als volgt:

- 8 pin connector in de psu } en 8 pin connector op de gpu.
- Dan de andere 8 pin connector ook in de psu } en 6 pins weer naar gpu. (Waarbij 2 pinnetjes gewoon los kan bij de gpu kant).

Klopt dit idee?

[ Voor 15% gewijzigd door BlasterXL op 25-11-2018 00:58 ]

[rdejongjr]

Ah zo, aan de kant van de voeding past het inderdaad rechts onderin.
