Led in schakelaar brandt als de schakelaar uit staat, hoe?

[flip75]

Mijn vraag
Ik heb een 220V schakelaar met licht voor een led strip. Ik wil dat de led in de schakelaar brandt als hij uit staat.

Relevante software en hardware die ik gebruik
Ikea ledstrip
KCD3 schakelaar

Wat ik al gevonden of geprobeerd heb
Verschillende dingen online, de setup werkt uitstekend, led brandt als ik de lamp aandoe.
Google leert mij dat je een oriëntatie functie hebt en een controle functie, voor mijn situatie wil ik de oriëntatie functie gebruiken, klikhttps://www.google.be/sea...=659#imgrc=Q2RuWNyn4bARKM hier. Het gaat om een donkere schoenenkast en de led in de schakelaar zou moeten branden als het licht uit staat.
Ik heb verschillende test opstellingen geprobeerd, echter nog niet tot de juiste gekomen, online vind ik het niet en ik wil ook geen kortsluiting veroorzaken.

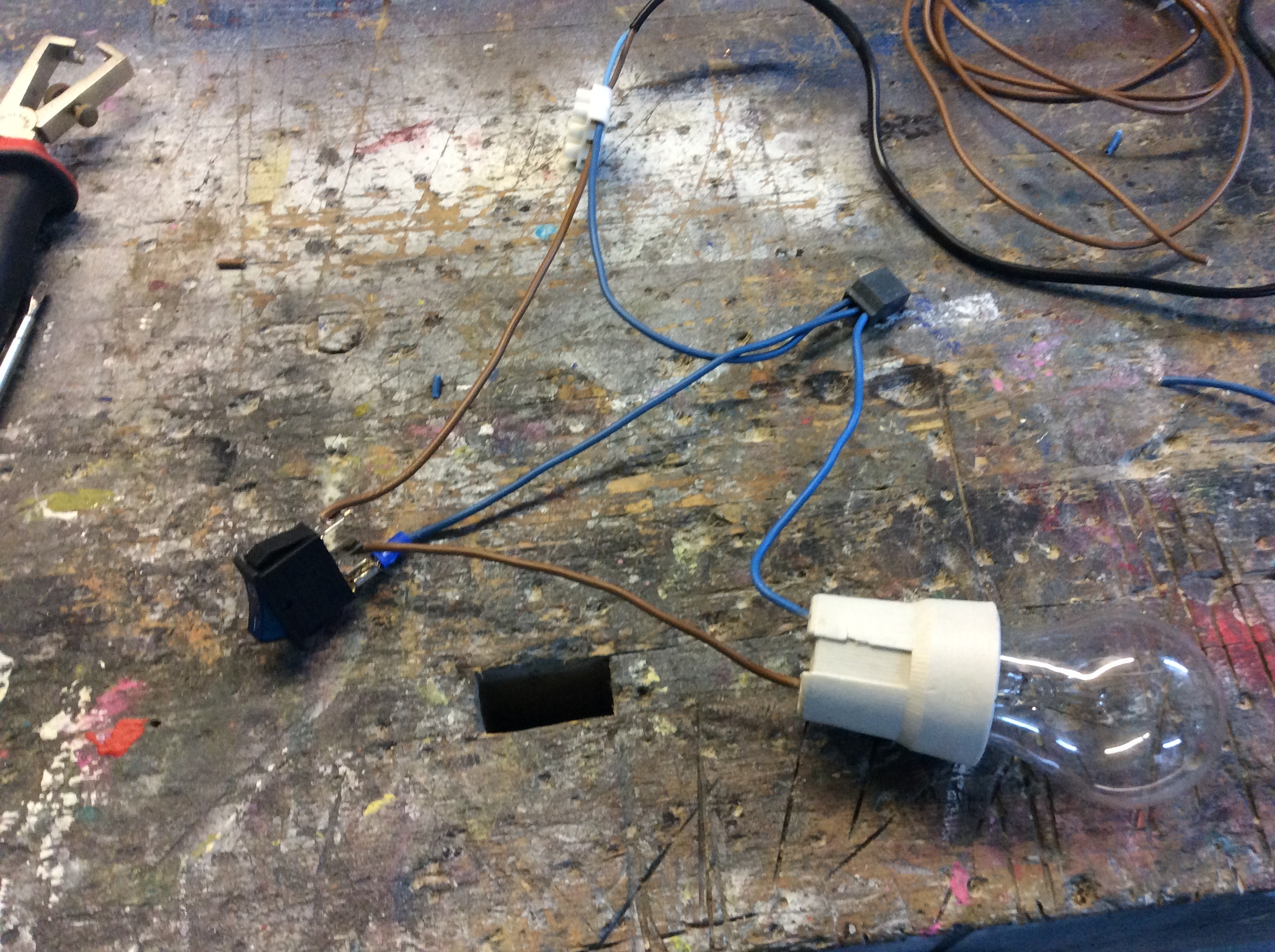

Foto van de werkende test opstelling in controle functie.

[DeBolle]

@flip75 ,als dat snoertje aan een stekker zit, draai die eens om in de contactdoos. Formeel moet de bruine draad naar de lamp overigens zwart zijn.

[ Voor 4% gewijzigd door DeBolle op 04-11-2018 14:24 ]

[flip75]

DeBolle schreef op zondag 4 november 2018 @ 14:24:
@flip75 ,als dat snoertje aan een stekker zit, draai die eens om in de contactdoos. Formeel moet de bruine draad naar de lamp overigens zwart zijn.

Helaas, dat was hem niet.

Dank voor de tip mbt zwart ipv bruin. In dit geval slechts een testopstelling, had nog getracht het juist te doen...

Nog meer tips?

[jeroen3]

Je kunt zoiets maken. Maar dan heb je waarschijnlijk een extra ballast nodig bij je led stip, of een traditionele gloeilamp.

*het stippelijn vak is de inhoud van de schakelaar.
*de 9v is hier dan de fase draad

In feite komt het erop neer dat je een wisselschakelaar moet zoeken met een separaat bedraad lampje

[ Voor 22% gewijzigd door jeroen3 op 04-11-2018 15:11 . Reden: opmerking wisselschakelaar ]

[nick_haak]

jeroen3 schreef op zondag 4 november 2018 @ 15:07:
Je kunt zoiets maken. Maar dan heb je waarschijnlijk een extra ballast nodig bij je led stip, of een traditionele gloeilamp.
[Afbeelding]
*het stippelijn vak is de inhoud van de schakelaar.
*de 9v is hier dan de fase draad

In feite komt het erop neer dat je een wisselschakelaar moet zoeken met een separaat bedraad lampje

Ietwat offtopic, maar dat is lang geleden, zie ik nou Crocodile Clips / Physics?

[jeroen3]

@nick_haak 1998 vintage. Ideaal single-executable tool om een simpel circuit in te diagrammen.

[ Voor 7% gewijzigd door jeroen3 op 04-11-2018 15:27 ]

[nick_haak]

Jep, en supersimpel in gebruik

@flip75 Wil je dat het lampje van de schakelaar ALLEEN aan staat als de ledstrip uit is, of moet dez altijd aan zijn?

[ Voor 5% gewijzigd door nick_haak op 04-11-2018 15:31 ]

[flip75]

nick_haak schreef op zondag 4 november 2018 @ 15:30:
Jep, en supersimpel in gebruik

@flip75 Wil je dat het lampje van de schakelaar ALLEEN aan staat als de ledstrip uit is, of moet dez altijd aan zijn?

Voor mij zijn beide opties oké, zo lang hij maar brandt als de lamp uit is.
Op een eerdere reactie: binnenin de schakelaar werken is niet mogelijk.

[Theo]

Je kan bruin en bruin omwisselen op je schakelaar. Waarschijnlijk staat het indicatielampje in de schakelaar tussen de middelste pin en de 'blauwe' pin. De linkerpin is nu fase, de middelste is schakel en de rechter is nul. Zowel je gloeilamp als je schakelaarledje staat nu tussen schakel en nul.

Draai je bruin en bruin om op je schakelaar dan staat je indicatieledje tussen fase en nul, en je gloeilamp tussen schakel en nul.

[Goudvis]

Waarom gebruik je geen wipcontroleschakelaar? Die hebben dit ingebouwd.

[Pumbaa82]

Zoiets ?
Kant en klaar bij de bouwmarkt ?

Bekend onder de namen:
Schakelaar met oriëntatielamp
Of
Schakelaar met indicatielamp

[ Voor 24% gewijzigd door Pumbaa82 op 05-11-2018 13:33 ]

[TAA]

Geen oplossing voor je probleem maar soms zijn we zo druk om een probleem op te lossen dat we een andere oplossing uit het oog verliezen. Misschien is het mogelijk een drukknop te gebruiken zoals in een koelkast waarbij het licht aangaat als de deur opengaat? Heb je geen oriëntatie of controle led nodig

[Jacko01]

Een deurschakelaar dus. Deurtje open licht aan, deurtje dicht licht uit

[GoldenSample]

In Duitse en Franse appartementencomplexen maar ook in woningen zie je dit heeeel vaak. Kijk daar eens voor een schakelaar.

[KabouterSuper]

Kan je niet een hotel schakelaar misbruiken? Bruine draad in de schakelaar, twee zwarte eruit. De gewone lamp aansluiten op de ene zwarte en de nul, de ledlamp aansluiten op de andere zwarte en de nul. Let op dat er dus altijd op een van de twee draden stroom staat.
