[Eminent 6360] UTP stekker anders, hulp nodig

[Zarox]

Hallo,

Ik heb een IP-camera gekocht van Eminent, type 6360.

Voor dit model gekozen omdat ik dan niet hoef te klooien met een hele bos kabels. Nou ijverig begonnen aan de montage, maar nu het volgende:

- Aan camera zelf zit alleen een kabel met utp stekker voor poe-verbinding.
- Deze eraf geknipt om zodoende minder groot gat voor de kabel te hoeven boren.

Nu wil ik een nieuwe stekker erop zetten, maar zie ik dat er 11 kabeltjes zijn ipv normale 8 van een netwerkkabel. 3 meer ivm de poe stekker die aan de andere kant erop komt.

Nu kom ik er alleen niet wijs uit hoe ik de nieuwe stekker erop moet zetten en hoe omdat er normaal maar 8 kabeltjes inpassen. Tevens zijn de kleuren afwijkend van een normale utp-kabel

Namelijk:

- oranje / wit
- oranje
- groen
- groen wit
- 2x rood
- 2x zwart
- paars
- blauw
- geel

Wellicht kan iemand mij op weg helpen om er nog wat van te maken

[Sethro]

Heb je de afgeknipte stekker nog? Daar zou je moeten kunnen aflezen hoe dit zat.

[Zarox]

In de stekker zelf hebben ze isolatieplastic verwerkt waardoor niet te achterhalen is hoe het zit.

[The Eagle]

Dit is wel heel raar. Want PoE gaat gewoon over een standaard UTP kabel, daar heb je geen extra adres voor nodig. Dus hoe zij het dan gedaan hebben

[Zarox]

Vervelende is ook nog ze 2x rood en 2x zwart hebben gebruikt

[speedy090]

Zoals ik in de handleiding kan lezen gebruiken ze niet de standaard PoE die we gewoon zijn maar met een eigen splitterkabel systeem.
Waarschijnlijk zal hier ook geen 48V nodig zijn maar misschien maar 12V.
Dus de - oranje / wit oranje - groen- groen wit zal voor de data zijn.
En mogelijks rood + en zwart -.
Mogelijks dubbel genomen omdat er in de UTP ook 2 draden zijn voor telkens 2x positief en 2x negatief

[Zarox]

Enig idee misschien hoe ik nu kan uitpluizen in welke volgorde ik ze moet gebruiken?

En loop ik niet ook tegen het feit aan dat ik geen 11 kabels in een utp stekker krijg omdat er maar 8 inpassen.

Of houd dat in volgens jouw theorie dat ik die dubbele zwart en rood niet hoef te gebruiken?

[Xander]

Zarox schreef op zondag 28 oktober 2018 @ 20:57:
In de stekker zelf hebben ze isolatieplastic verwerkt waardoor niet te achterhalen is hoe het zit.

Doormeten dan.

Is het wel een normale RJ45 plug? Of zitten er ook meer pinnetjes aan?

[Zarox]

Het is een normale rj45 plug, maar ik heb de poe stekker van eminent erbij gepakt en zie dat er in de rj plug daarvan maar 4 kabels inzitten. De groene, groen/witte, oranje en oranje/witte zoals speedy090 beschrijft. Overige 'slots' zijn leeg in deze stekker.

[speedy090]

Als Eminent een beetje volgens de industrie standaard zou werken zou uw aansluiting in de UTP connector als volgt moeten zijn

1. oranje/wit
2. orange
3. groen/wit
4. rood
5. rood
6. groen
7. zwart
8. zwart

Gebaseerd op volgende:


En uitmeten zou hier 100% uitsluitsel kunnen bij geven..

[Zarox]

Bedankt voor het meedenken. Ben helaas niet zo'n held hierin. Heb al vaker even stekkertje vervangen van een utp-kabel. Dacht dat nu ook 'even' zo te doen.

Hoe bedoel je met uitmeten?

In jouw theorie moet ik de blauwe, gele en paarse kabel dus maar even niet gebruiken?

[Xander]

Zarox schreef op zondag 28 oktober 2018 @ 21:31:
Hoe bedoel je met uitmeten?

Het afgeknipte stukje kabel pakken en met een multimeter doormeten welk draadje aan welke pin van de connector is verbonden.

Gebruik hiervoor de weerstand-functie of de doorpiep-functie van de multimeter.

Of oldskool met een batterij, gloeilampje en een paar stukken draad natuurlijk.

[speedy090]

Het stekkertje dat je van de camera hebt geknipt. Kan je daar de kleurcode in aflezen? Mogelijks zijn de kleuren hetzelfde zoals ik die al opgaf.

Betreft de blauwe, gele, paarse draadje zijn dit mogelijks draadjes die gebruikt worden voor inputs en/of outputs van de cameras. Aangezien deze niet zijn aangesloten bij u zijn deze niet aangesloten in de camera zelf.

[vincedd]

Misschien even contact zoeken met eminent? Waarschijnlijk kunnen zij je verder helpen. Anders proberen de aders van de afgeknipte stekker te pakken te krijgen. Deze in een keystone met een aangepelde kabel drukken om door te meten welke ader wat is.

[rens-br]

@Zarox ik heb je titel even aangepast en er een vraag-topic van gemaakt.

[Zarox]

speedy090 heeft al een goede tip gegeven waar ik iets mee kan. Heb de camera opengemaakt en zie inderdaad dat er maar 8 vd 11 kabels gebruikt worden. De gele, paarse en blauwe kan ik al links laten liggen.

Kabels voor data weet ik ook al. Dus dan blijven inderdaad de 2x rood en 2x zwart over voor plus en de min.

Ik ga er deze week weer even mee verder, maar verwacht dat het nu wel goed moet komen.

Edit:

Het is gelukt. Camera doet het

Nu weet ik niet ik niet of ik een nieuw topic moet maken of hier in verder kan gaan?

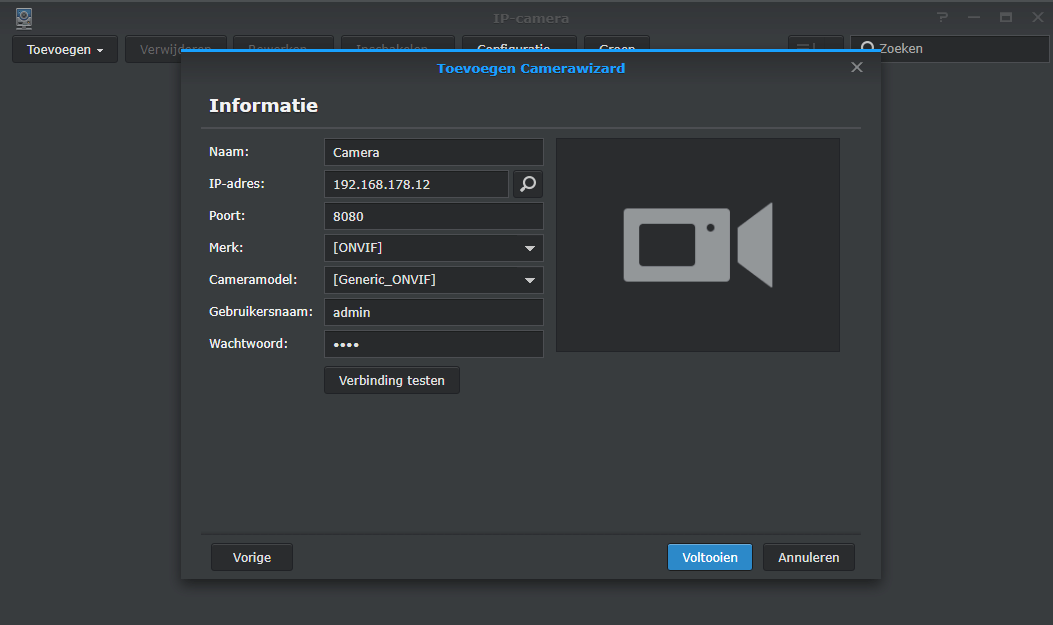

De camera werkt nu dus en via de app van eminent werkt het prima. Alleen wil ik de camera toevoegen aan mijn surveillance station van mijn synology ds213j. Alleen dit werkt dus niet.

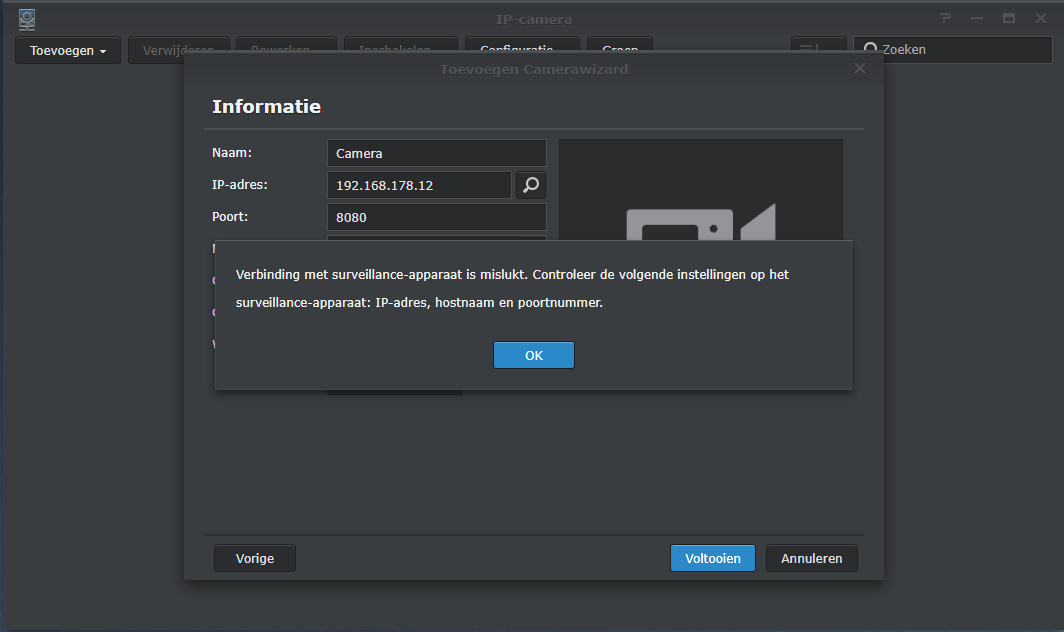

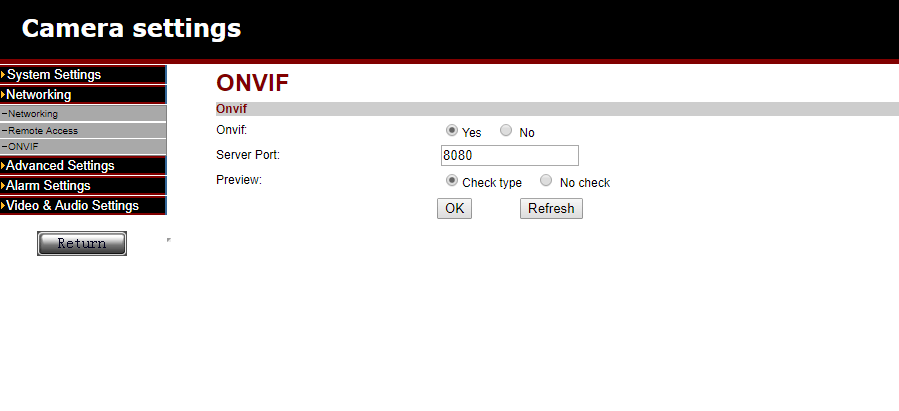

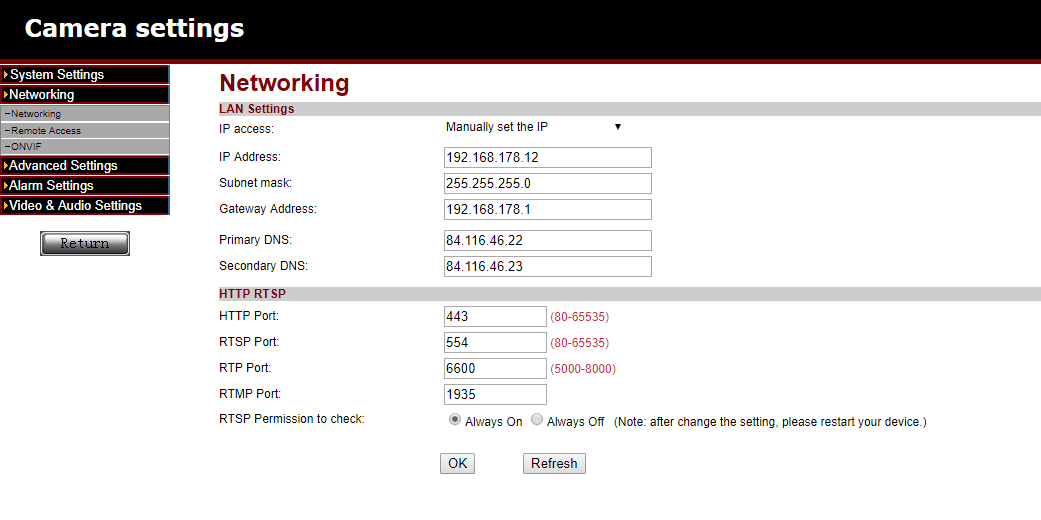

Bij het toevoegen krijg ik steeds een foutmelding. Nu staat in de config van de camera dat de http poort 443 is en de onvif poort 8080. Weet iemand het verschil?

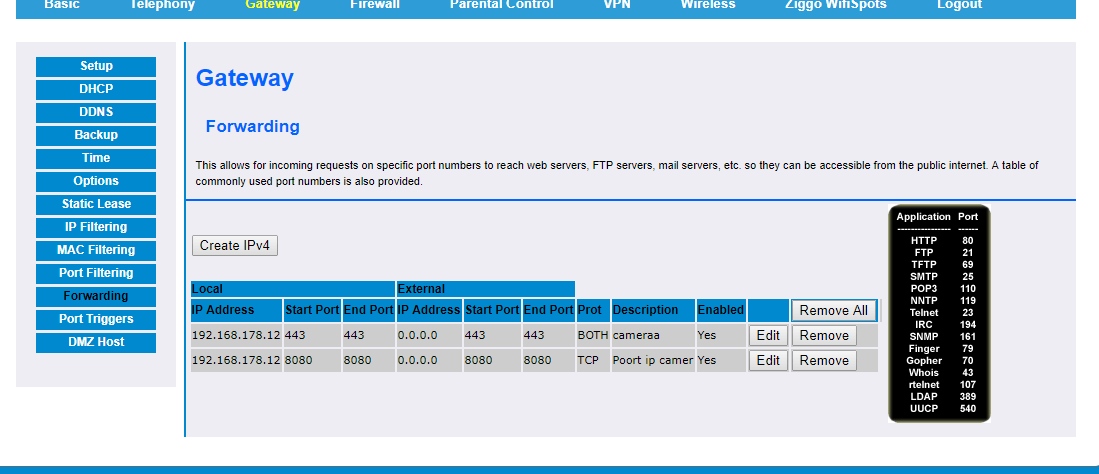

Ik heb de camera een static ip gegeven en ook poorten 8080 en 443 toegevoegd, Geen idee of dit laatste juist is.

Wellicht heeft iemand nog een tip wat ik kan proberen.

[Voor 65% gewijzigd door Zarox op 30-10-2018 23:27]
