Festool stofzuiger reparatie, aansluitsnoer losmaken?

[vanaalten]

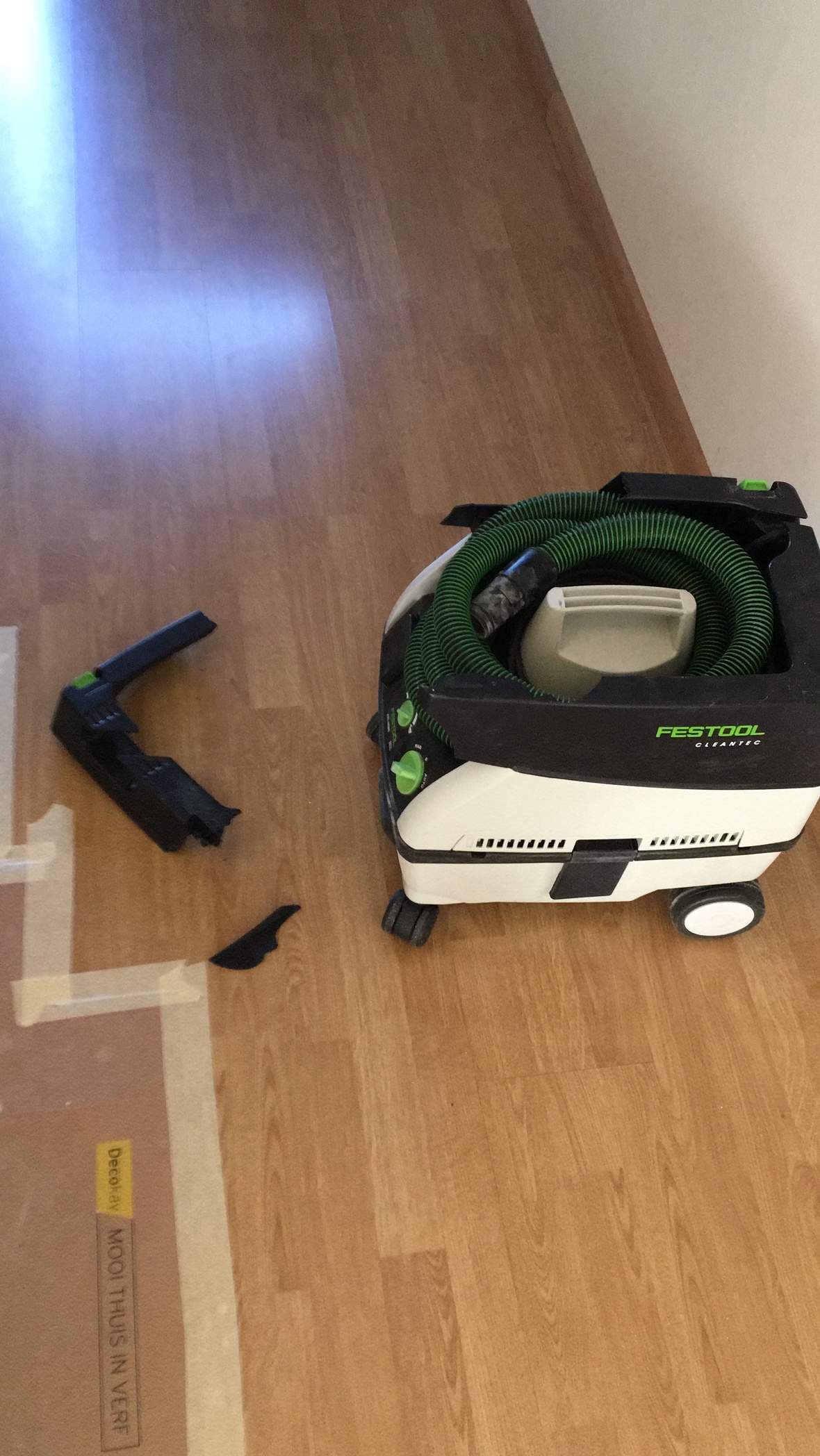

Ik heb dus deze Festool CTL-Mini klus-stofzuiger van m'n vader geleend en de bovenkap kapot weten te maken:

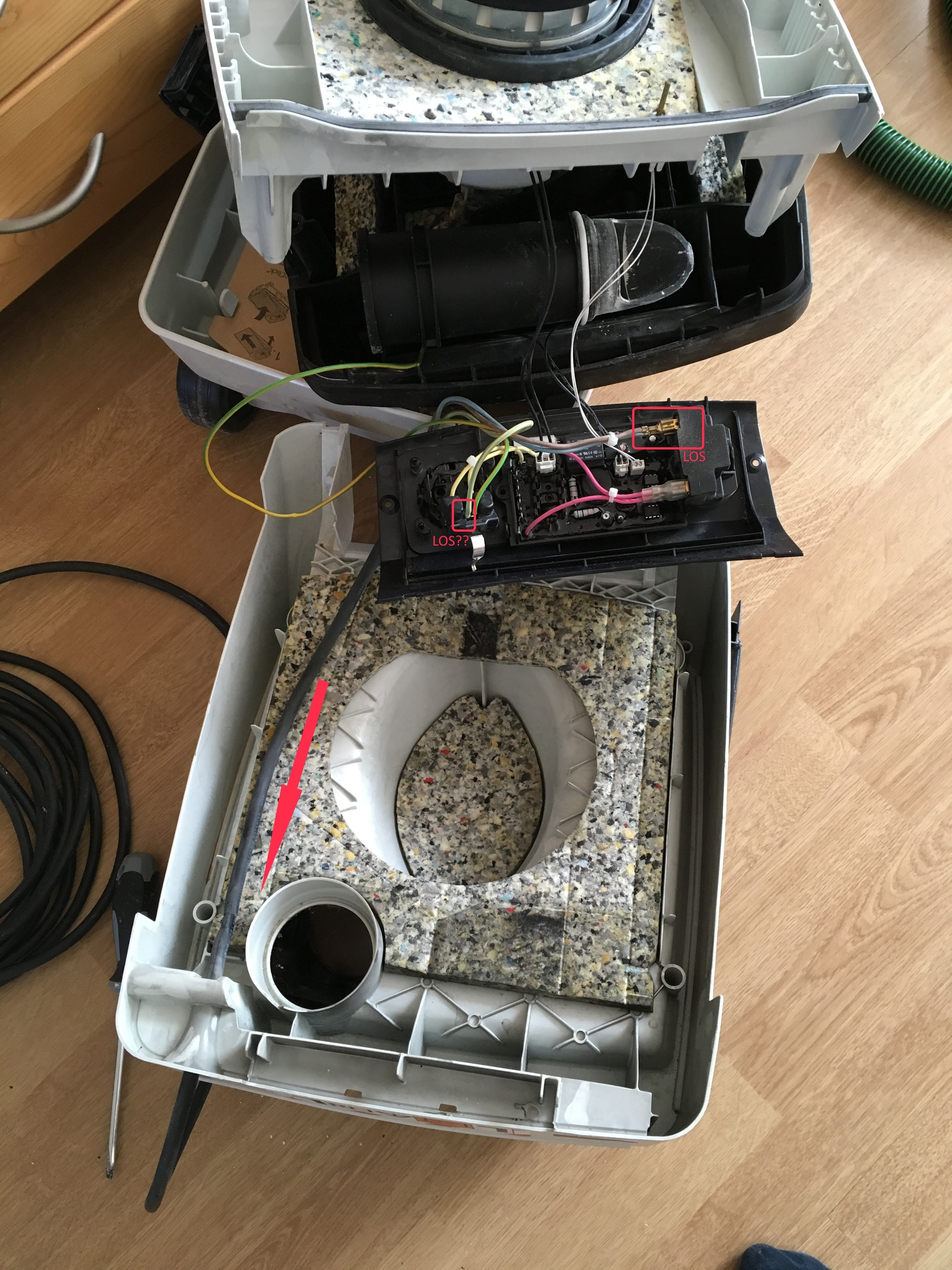

... dus, die wil ik vervangen, dus begonnen met proberen hem los te krijgen. Dat gaat vrij goed, enkel loop ik vast op het losmaken van de 220V aansluiting: dat snoer loopt door een gat van het te-vervangen-deel, stekker is aangegoten dus ik wil hem loshalen van het elektra-paneel en dan door het gat heentrekken:

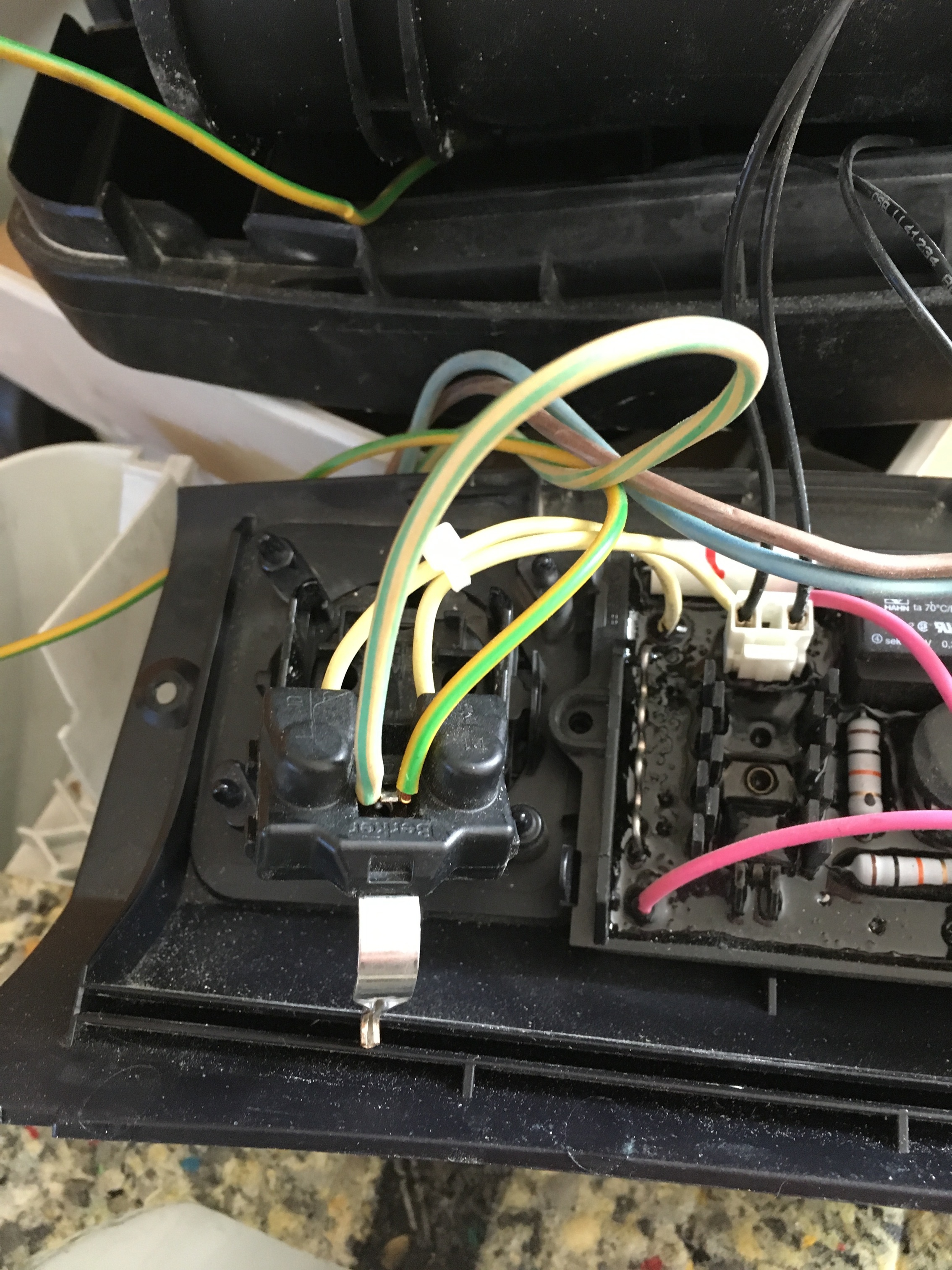

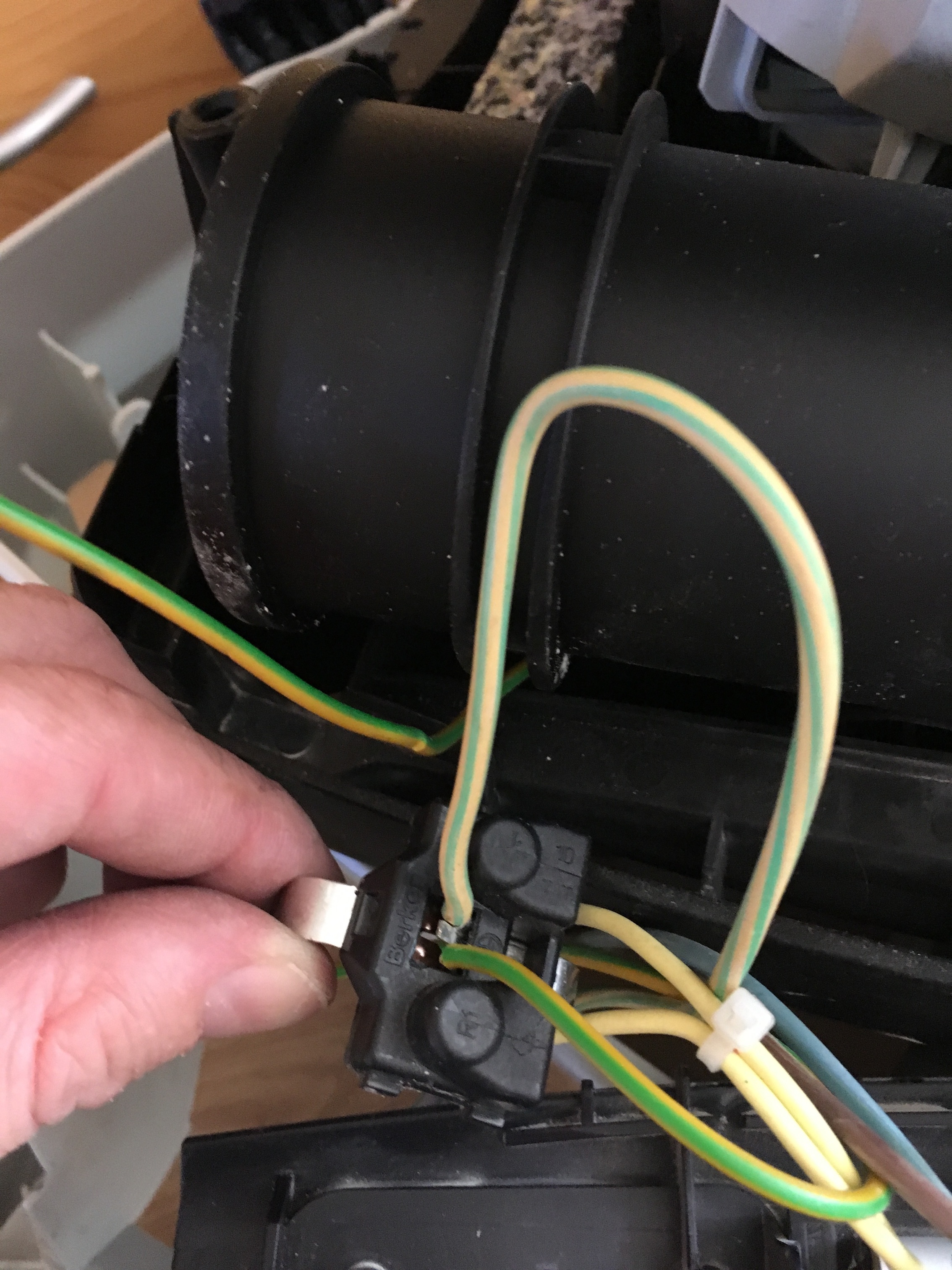

De blauwe en bruine neutraal/fase losmaken is geen probleem, die kan je er gewoon vanaf schuiven, maar ik zie nog niet hoe ik op een nette manier de aarde losmaken van het chassis-element:

Voor de duidelijkheid: de aarde van het aansluitsnoer gaat naar een wandcontactdoos op de stofzuiger zelf en vanaf daar weer naar de rest van de stofzuiger-elektronica. Die wandcontactdoos is zodat je bijvoorbeeld een handschuurmachine er op kan aansluiten - er gaat dus een een geschakelde 220V en neutraal naar dat chassis-element. Allemaal niet zo van belang, de vraag is: hoe krijg ik die aarde-draad los (en hoe kan ik vervolgens na reparatie 'm weer vastzetten)?

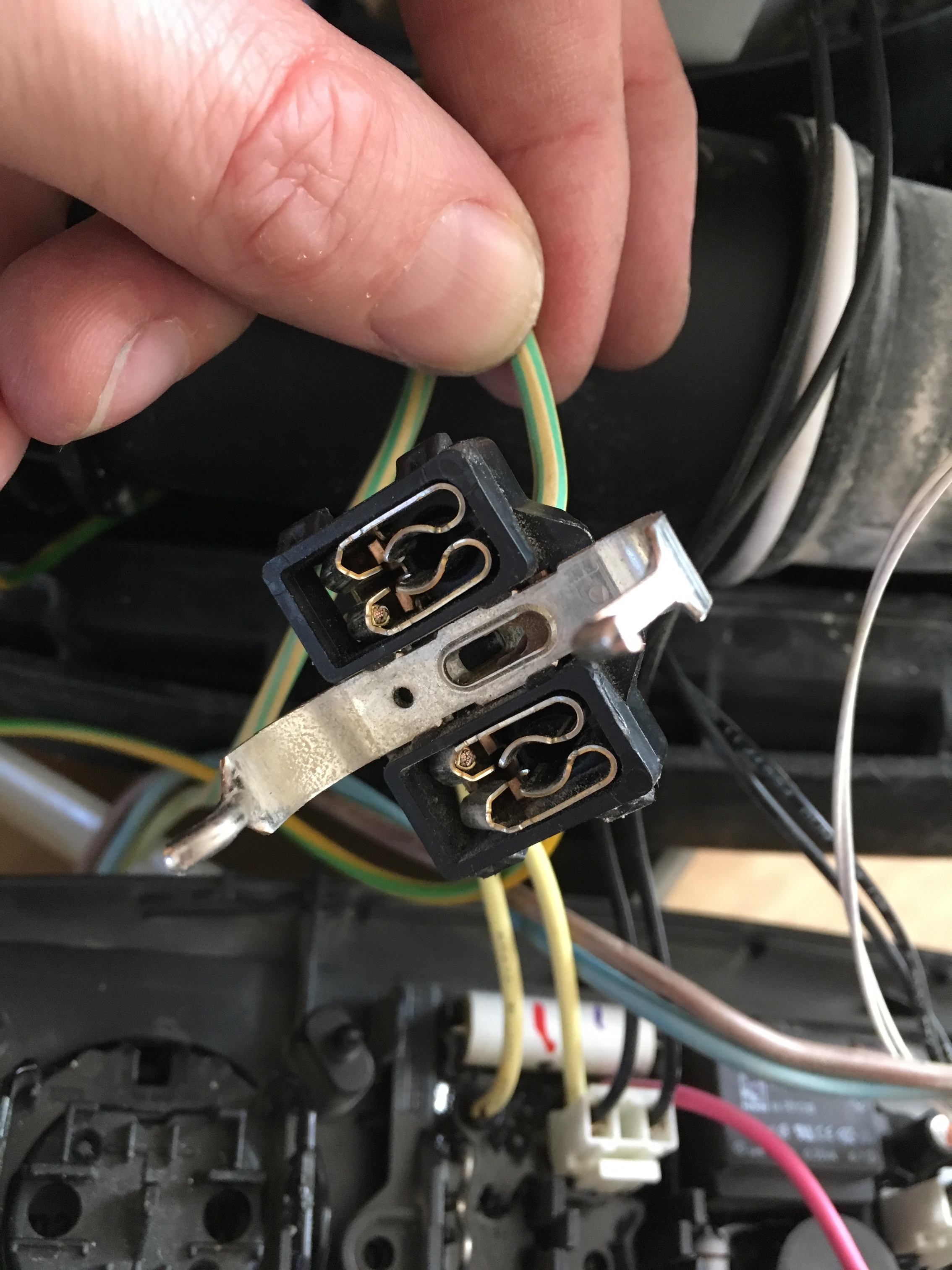

Ik zie er geen schroefjes op zitten, hij lijkt ingeklemd te zitten, maar ik wil liever niet met grof geweld gaan trekken voor ik zeker weet dat dat de oplossing is. Er zit een metalen lipje tussen de vale en niet-vale aardedraad, die kon ik wat omhoog wippen maar dat leek niet het klem-mechanisme te zijn.

Iemand hier tips?

[Lip]

Lostrekken met combinatie tang

[ducolwd]

Ik heb het idee dat je veel te veel los maakt.
Al even in de gebruiksaanwijzing gekeken? Ik kan mij niet voorstellen dat festool het zo moeilijk maakt om dit los te maken.

Ik heb een grote broer van deze stofzuiger en kan de kap met 4 schroefjes vervangen. Deze zijn vanaf de bovenkant los te maken.

[leecher]

vanaalten schreef op zaterdag 29 september 2018 @ 16:05:
Iemand hier tips?

Stekker afknippen en een nieuwe monteren

[ASW1]

Dat lipje in het midden induwen en dan de draad met een tang lostrekken, je moet vaak wel wat kracht zetten.

[vanaalten]

@Lip, @ASW1 : dank, is gelukt! Dat was inderdaad de juiste aanpak, zit verder dus geen slimmigheid of subtiliteit achter. Nu die er uit is zie ik ook hoe ik 'm t.z.t. weer moet bevestigen.

@ducolwd: handleiding - in elk geval dat dingetje wat ik online gevonden heb - staat zo iets niet in.

En op zich heb je gelijk, als dat zwarte deel los bestelbaar zou zijn. Probleem daarbij is dat dit het oudere model CTL-mini is:
https://www.bouwmaat.nl/f...0-watt/product/0000555332

... en de vervangende kap lijkt enkel in combinatie te krijgen:
https://www.toolmax.nl/fe...t-voor-ctl-mini-midi.html
... wat dus een vervanging is en meteen je stofzuiger upgrade naar een modernere versie. Maar, zwarte kappen zijn dus niet uitwisselbaar. Dus, ik zal beide moeten vervangen, verwacht ik. En de bevestigingsschroeven zitten aan de binnenkant, niet - zoals bij jou - aan de bovenkant. En het aansluitsnoer gaat door een smal gat door het te-vervangen-grijze-deel, dus moest echt los.

@leecher

Maar, gelukt! Nu vervangende onderdelen bestellen en weer in elkaar zetten.
Dank allen!

[mutsje]

Das dure reperatie ik heb bij de mijne gewoon twee componenten lijm en streepjes aluminium gebruikt. Die vast gepopnageld en klaar. Ziet er niet mooi uit maar hey , het is een stofzuiger

[vanaalten]

mutsje schreef op zondag 30 september 2018 @ 15:57:
Das dure reperatie ik heb bij de mijne gewoon twee componenten lijm en streepjes aluminium gebruikt. Die vast gepopnageld en klaar. Ziet er niet mooi uit maar hey , het is een stofzuiger

Als het de mijne zou zijn zou ik het gewoon zo laten. Lijmen enzo wordt wat lastig, want het is best in een flink aantal delen versplinterd.

Maar: niet mijn stofzuiger. Geleend van m'n vader en die is zuinig op z'n spullen. Dus, lijmen is geen optie.

[Verwijderd]

-

[ Voor 100% gewijzigd door Verwijderd op 23-09-2019 07:46 ]

[vanaalten]

Verwijderd schreef op zondag 30 september 2018 @ 18:37:
dus hoe krijg je zoiets in stukken gebroken

Gefaseerd. M'n vader heeft hem een keer vervoerd, achterbak van de auto, maar - niet handig - op de rolwieltjes achterin gezet. Dus tijdens die autorit is 'ie als een flipperkast door de achterbak heen geschoten en toen is er een klein hoekje afgebroken.

Vervolgens heb ik 'm op z'n kant achterin naar mijn huis vervoerd en toen is er nog een klein stukje afgebroken. De stevigheid van die zwarte rand is daarmee al flink aangetast.

Gisterochtend ging het alleen een stuk grover: ik was de trap aan het schuren en een verlenghaspel viel van halverwege de trap op het al beschadigde stuk van de stofzuiger - en daarmee kwam het complete voor-stuk los.

Dus nee, het is niet de beste constructie, maar als je er met geweld een metalen verlenghaspel op laat vallen, dan houdt het wel op...

[Verwijderd]

Slangdepots zijn los te koop
Deze breken nogal veel

Bv hier te koop

https://www.klium.nl/fest...VVGDrfbhCcqIaAnzLEALw_wcB

Van Groningen tools heeft ze misschien ook.
Of was het al gelukt?
