Reparatie van een 'Lightsaber'

[KaiTak]

Luke zijn lightsaber uit Return of the Jedi is stuk en heeft mij gevraagd om deze te repareren. Echter handig ben ik wel.. maar niet heel technisch thuis. Dus ik vraag advies aan jullie welke onderdelen ik moet kopen en waar ik deze het beste kan kopen.

Helaas heb ik geen Kiber Crystals dus werkend werkend krijgen we hem niet.

Echter het knipperende uitknopje op de lightsaber werkt ook niet meer, dat wil ik graag maken.
Ik heb alles verwijderd omdat het helemaal geoxideerd was.

Ik wil een nieuw LED lampje plaatsen dat knippert. Deze onderdelen passen wel in het uitstekende blokje geplaatst worden (dat was oorspronkelijk ook zo).

De voeding (batterijen of een accu kunnen in het handvat geplaatst worden. Het is net iets langer en ruimer dan 2x C type batterij.

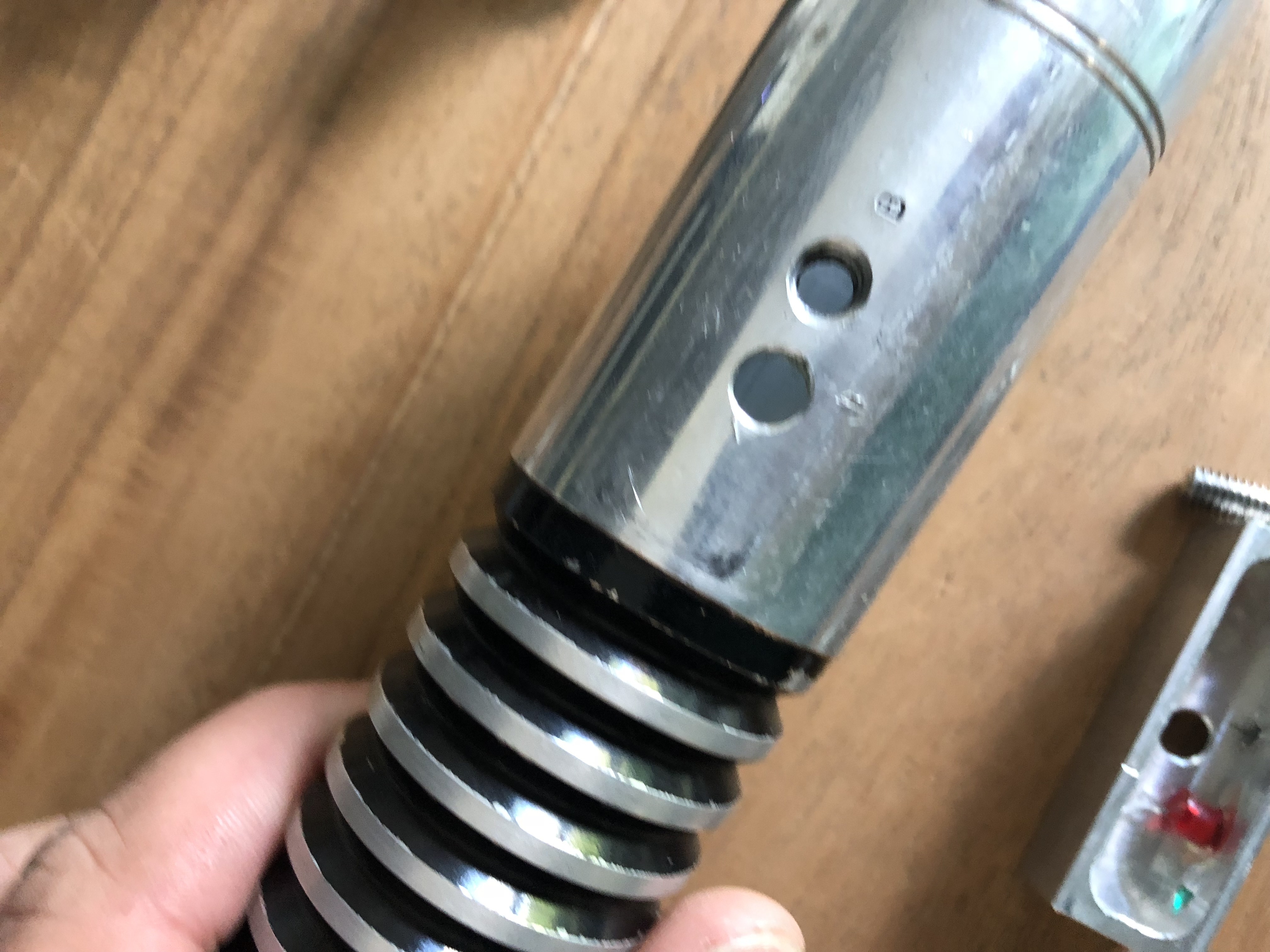

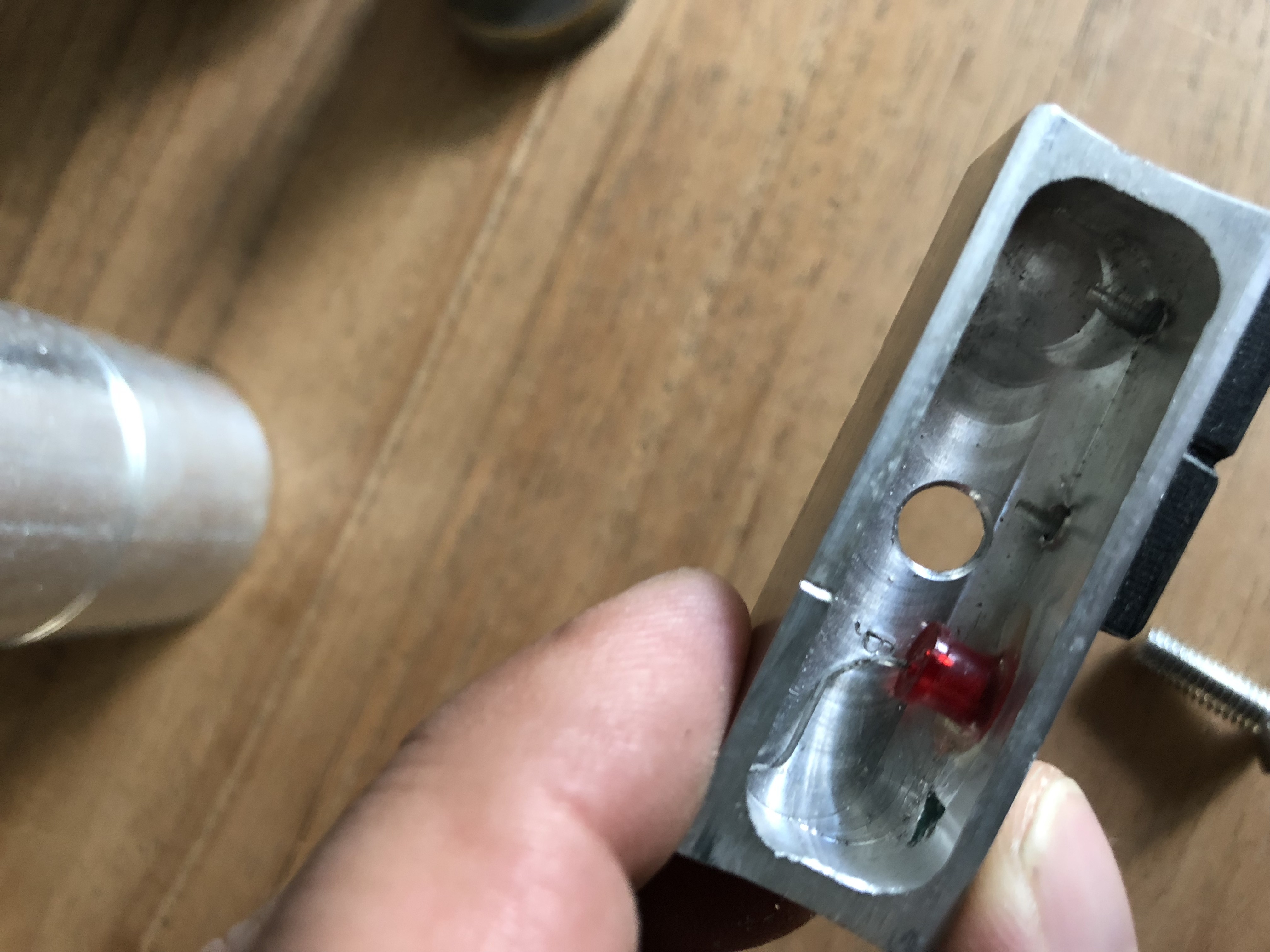

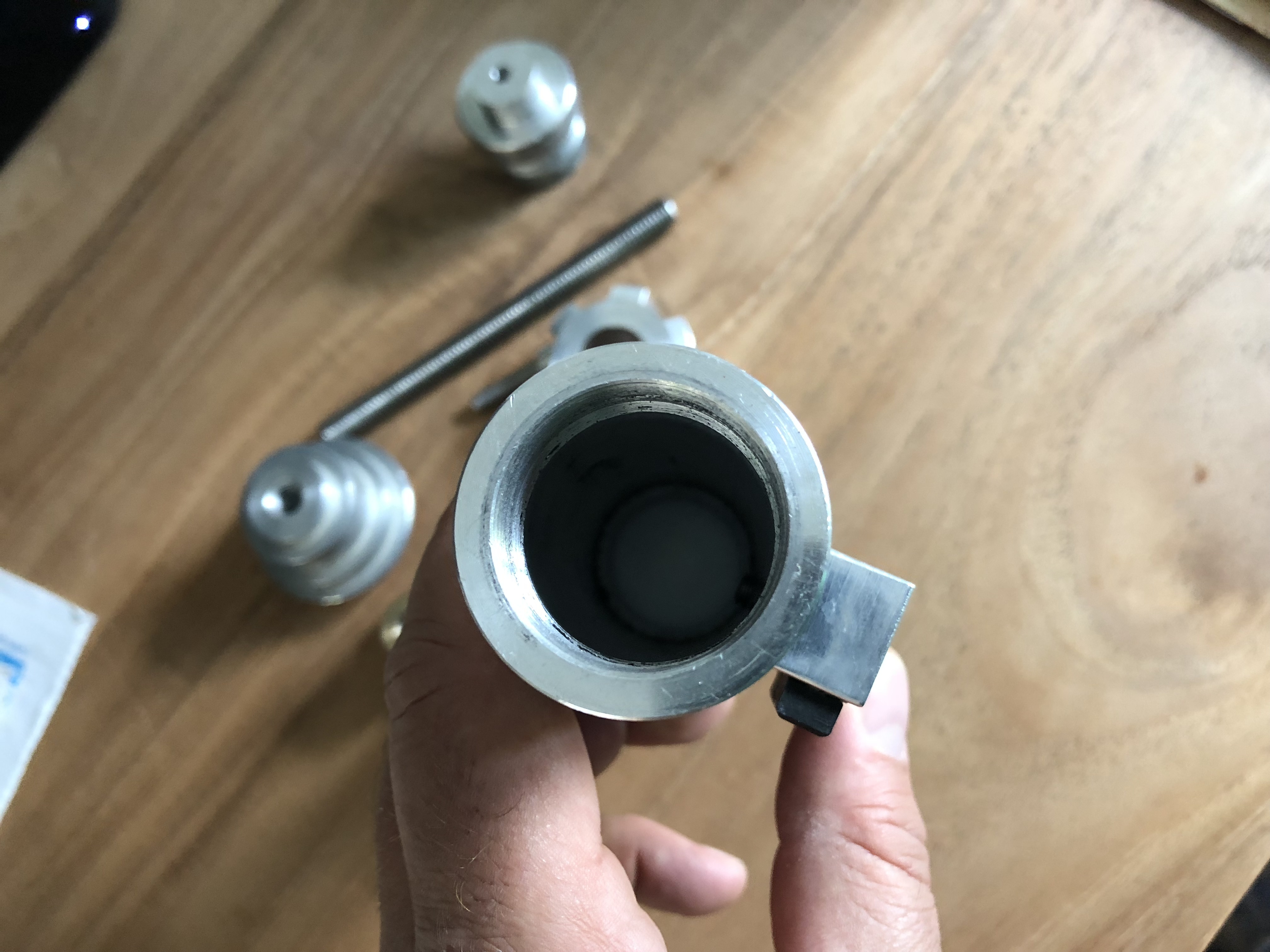

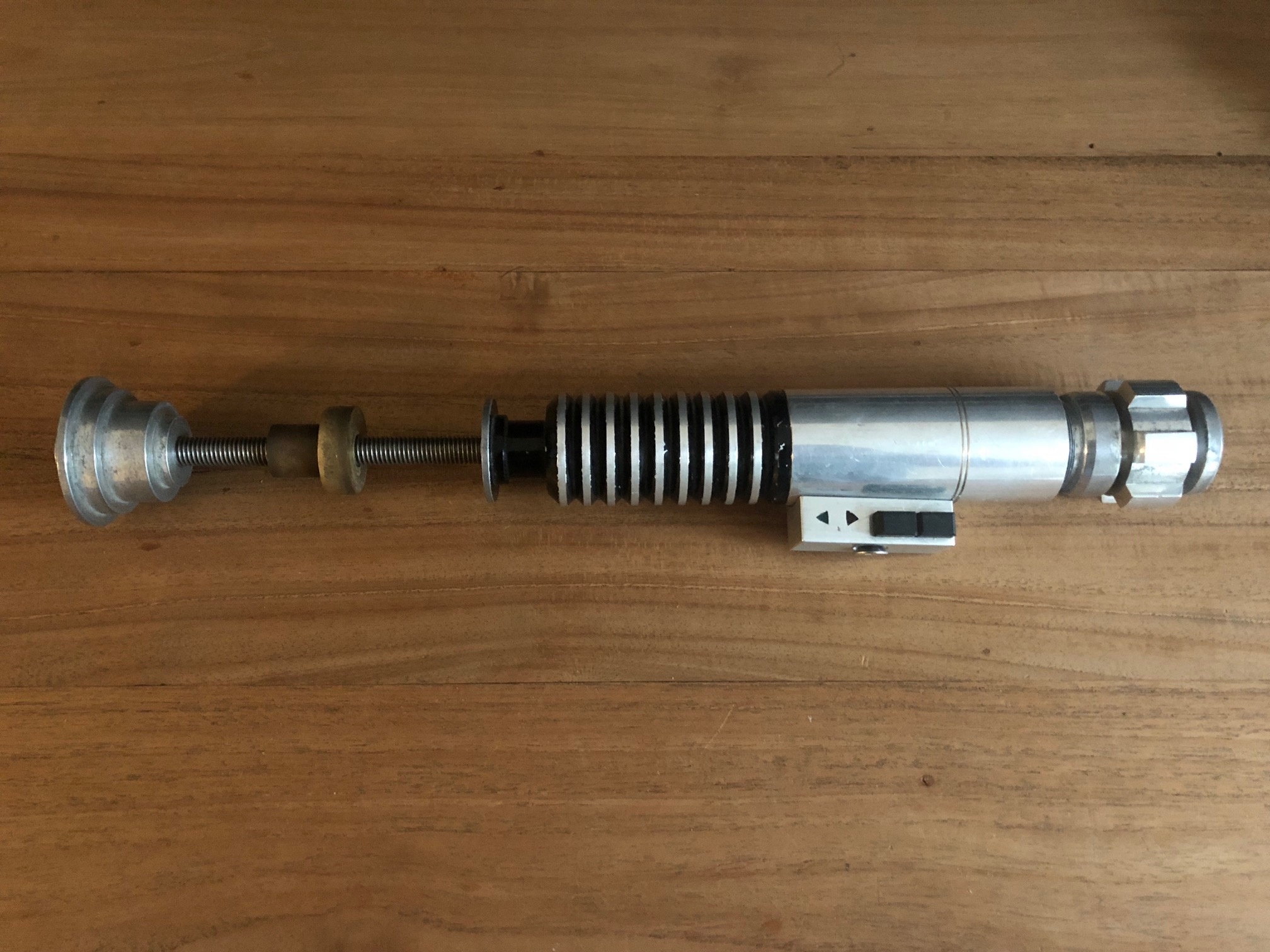

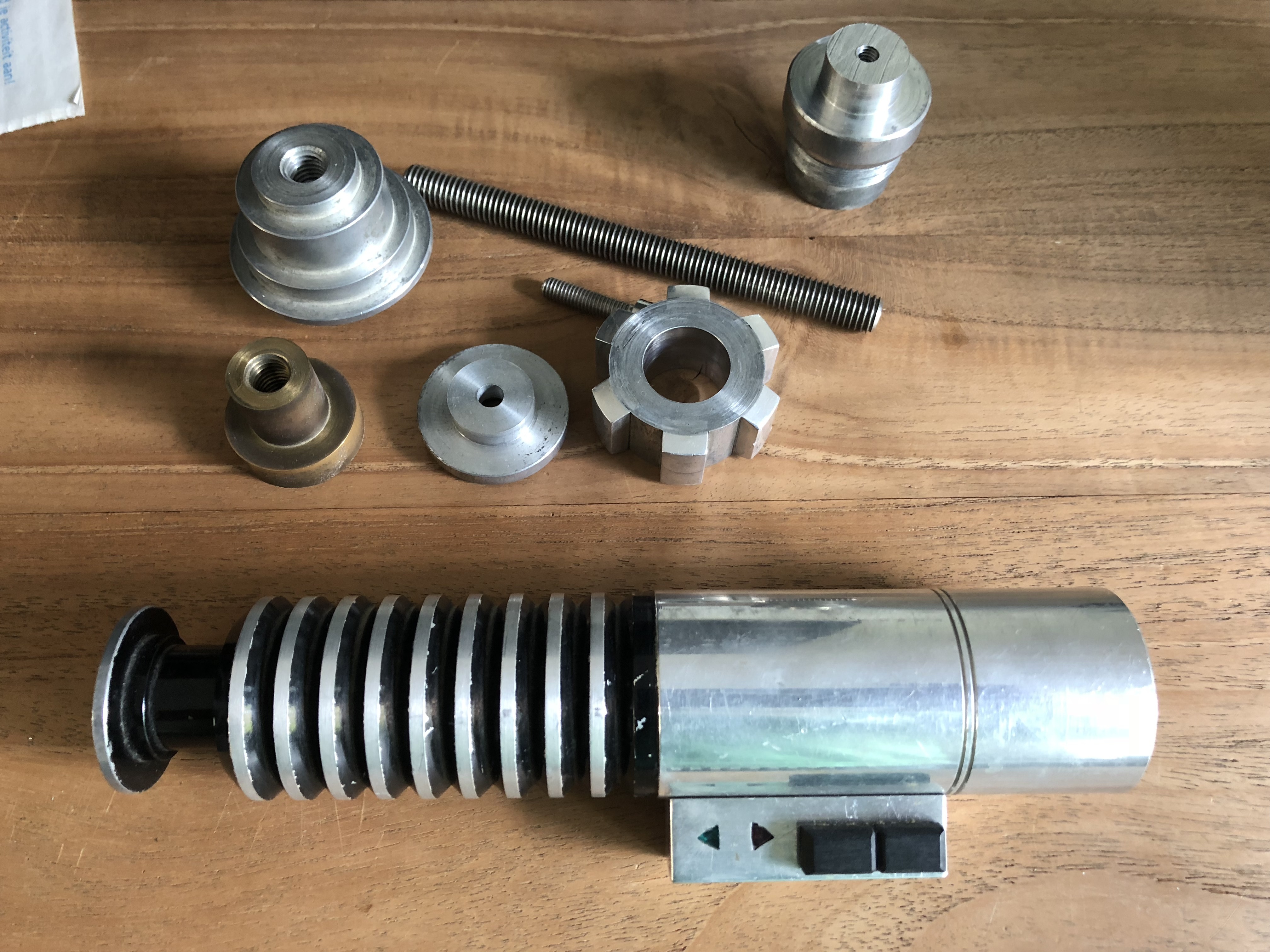

Dus heel ingewikkeld is het denk ik niet. Ik heb wat foto's geplaatst hier onder:
https://tweakers.net/ext/f/micyvC5am49AG61E44M3NNro/full.jpg
https://tweakers.net/ext/f/UH4AfpveAokkH011aklRKveF/full.jpg
https://tweakers.net/ext/f/m5sMPmFc6LyQkEYnI2iHJFNZ/full.jpg
https://tweakers.net/ext/f/8usQoCVpoqFkkxlGXGJWTTA8/full.jpg
https://tweakers.net/ext/f/h6rTI5c7OPLfUK1fuOfvSoD3/full.jpg

Alvast bedankt voor de tips!

[smekkos]

Het gaat alleen om het LED lichtje?

Dan is het vrij makkelijk. Je kunt een enkele 18650/26650 batterij gebruiken als voeding, een TP4056 bordje om op te laden en een ~100 ohm weerstand in serie.

Je hebt ook 2 volt batterijen. Heb je niet zo'n grote weerstand nodig.

[jctjepkema]

Ik zou inderdaad ook een 18650 batterij(18mm diamter en 65mm lang) en een TP4056 als laadsysteem. Ik zou daarbij nog een boost converter die de batterijspanning(nominaal 3.7V) omzet naar 5V en eventueel een ATTiny die je programmeert d.m.v. Arduino, om het knipperende lampje met knopjes te simuleren.

[KaiTak]

Thanks voor de antwoorden. Ik zal als baby tweaker me verdiepen in dit alles en kijken of ik er soep van kan maken. Wat is een goede plek ok dit te bestellen?

[mcDavid]

Je kunt ook gewoon een blinking led en een knoopcel gebruiken. Heb je aan 2 onderdelen en een plakbandje voldoende, blijft uren knipperen.

[KaiTak]

Dus als ik een knipper LED 3mm koop kan ik dan direct aansluiten op een 3,6volt batterij of moet ik een 12volt high voltage kopen?

[dragonhaertt]

KaiTak schreef op dinsdag 21 augustus 2018 @ 15:03:
Dus als ik een knipper LED 3mm koop kan ik dan direct aansluiten op een 3,6volt batterij of moet ik een 12volt high voltage kopen?

Dat hangt af van de specificatie van die LED. Vaak moet je ook nog een voorschakelweerstand toevoegen om de stroom te beperken. Bij een knoopcel is dit niet per definitie noodzakelijk ivm de hoge interne weerstand van een knoopcel.
