Onlangs heb ik mijn thuis netwerk flink op de schop genomen door alle hardware te vervangen door ubiqiti apparatuur. Een laatste hobbel die ik nog moet nemen is het vervangen van de Telfort experiabox v8 door de USG PRO 4, om het \[Ubiquiti-apparatuur] Ervaringen & Discussie - Deel 2 niet te veel te vervuilen start ik even dit aparte topic.

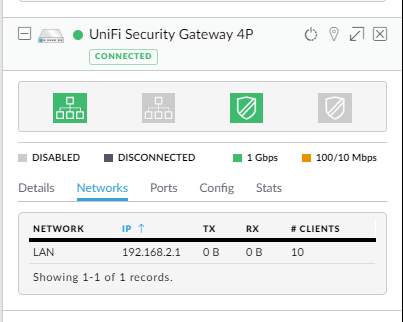

In mijn huidige situatie zit mijn hele netwerk op de 192.168.2.x range, dat wil ik ook graag zo houden. De Experiabox zit op 192.168.2.254 en fungeert momenteel nog als DHCP server. De lan poort van de USG zit al aangesloten op het netwerk en zit nu op ip 192.168.2.1 (Op aanraden van QempZoR, eerst zat hij op 60, midden in de DHCP range
) en draait op firmware versie 4.4.22.5086057
Naast de usg heb ik ook een cloud key die zit op ip 192.168.2.47
@QempZoR had in het Ubiquiti-apparatuur topic al een config.gateway.json configuratie file gepost waarmee het mogelijk zou moeten zijn om de boel aan de praat te krijgen. Deze heb ik enigszins aangepast om te kunnen gebruiken met de USG pro, het verschil zou enkel moeten zitten in de eth poortnamen:
eth0 = LAN1
eth1 = LAN2
eth2 = WAN1
eth3 = WAN2

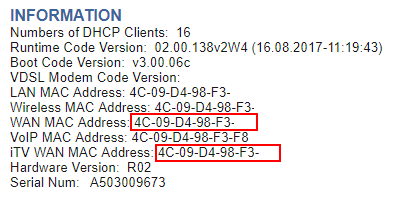

In mijn experiabox heb ik de MAC adressen opgezocht die volgens mij nodig zijn voor de configuratie:
Vervolgens zag mijn config.gateway.json er zo uit:

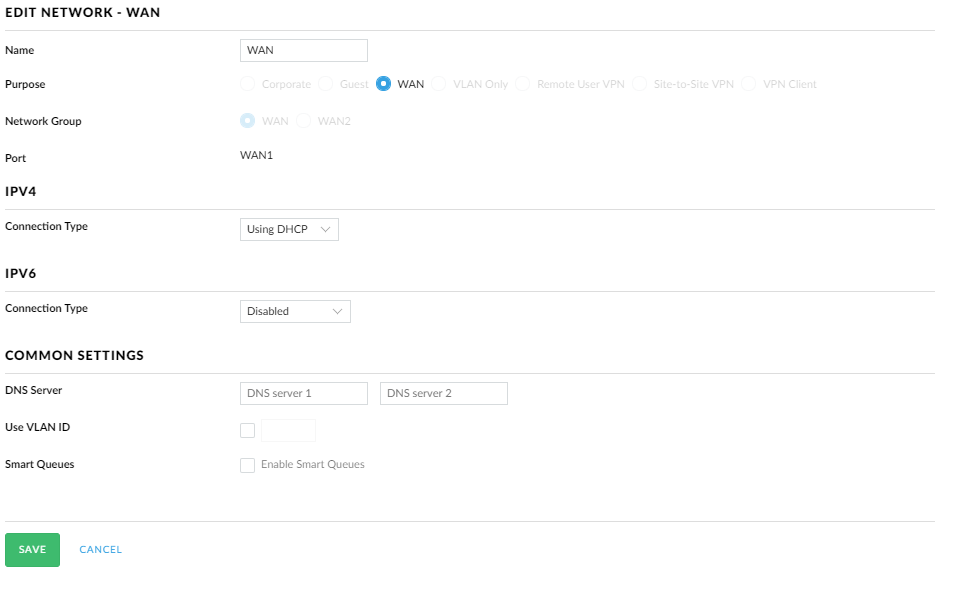

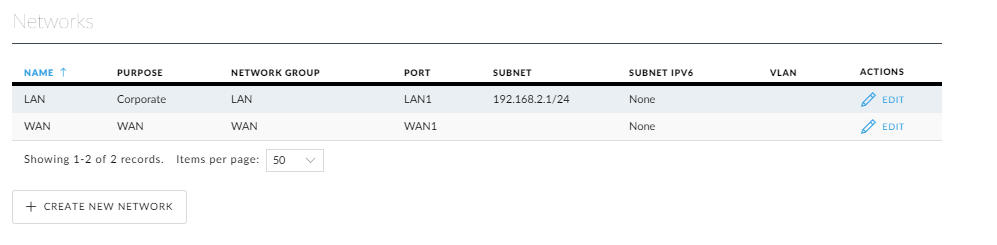

In de controller had ik al een WAN en een LAN:

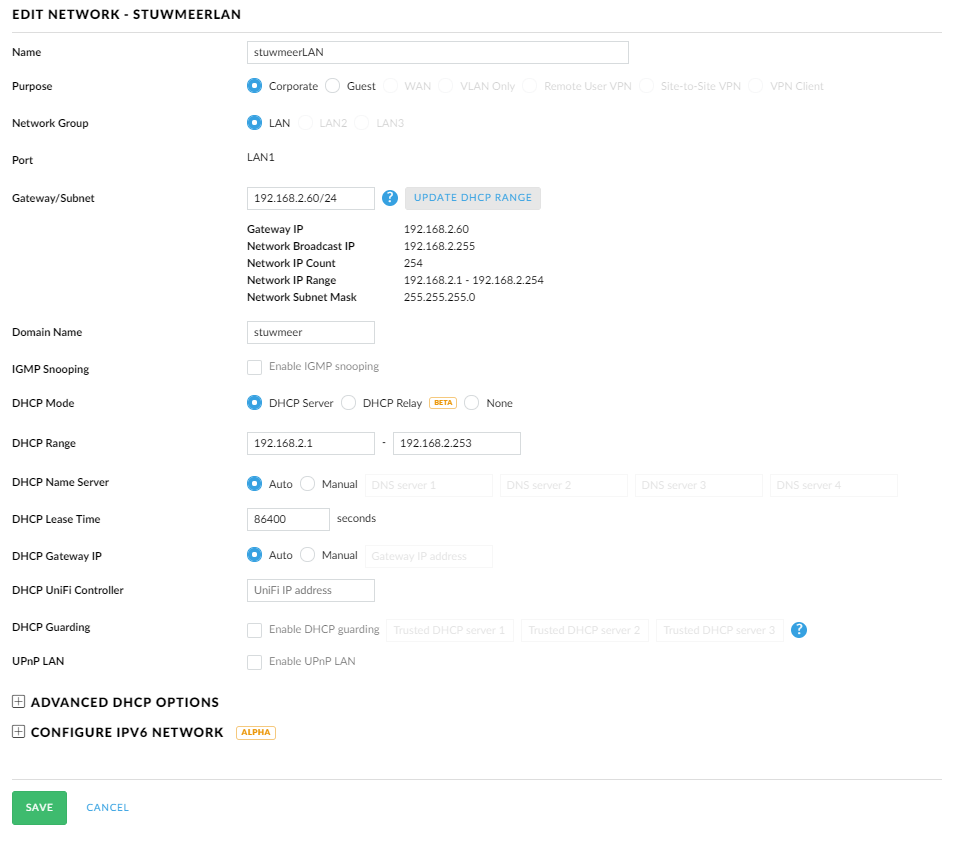

In de lan heb ik vervolgens DHCP aangezet en de USG laten provisionen:
En toen de kabel van het glasvezelkastje naar de experiabox er uit gehaald en in de WAN1 poort van de USG gestopt. Vervolgens de Experiabox helemaal uitgezet zodat deze geen DHCP adressen meer kon verstrekken.
Het eerste wat mij opviel in de controller is dat er geen WAN adres verschijnt, ook is er niets terug te zien van de settings in de json file.
Vervolgens lijkt het er op dat er geen dhcp adressen worden verstrekt, en dan houd het natuurlijk al snel op.
Ongetwijfeld mis ik ergens een punt, ik moet zeggen dat mijn netwerk kennis niet enorm groot is. Iemand die mij de juiste kant op kan sturen?
In mijn huidige situatie zit mijn hele netwerk op de 192.168.2.x range, dat wil ik ook graag zo houden. De Experiabox zit op 192.168.2.254 en fungeert momenteel nog als DHCP server. De lan poort van de USG zit al aangesloten op het netwerk en zit nu op ip 192.168.2.1 (Op aanraden van QempZoR, eerst zat hij op 60, midden in de DHCP range
) en draait op firmware versie 4.4.22.5086057Naast de usg heb ik ook een cloud key die zit op ip 192.168.2.47
@QempZoR had in het Ubiquiti-apparatuur topic al een config.gateway.json configuratie file gepost waarmee het mogelijk zou moeten zijn om de boel aan de praat te krijgen. Deze heb ik enigszins aangepast om te kunnen gebruiken met de USG pro, het verschil zou enkel moeten zitten in de eth poortnamen:
eth0 = LAN1
eth1 = LAN2
eth2 = WAN1
eth3 = WAN2
In mijn experiabox heb ik de MAC adressen opgezocht die volgens mij nodig zijn voor de configuratie:
Vervolgens zag mijn config.gateway.json er zo uit:
JSON:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
| { "firewall": { "source-validation": "disable" }, "interfaces": { "ethernet": { "eth2": { "description": "eth2 - FTTH", "duplex": "auto", "speed": "auto", "vif": { "4": { "mac": 4C-09-D4-98-F3-XX, "address": [ "dhcp" ], "description": "eth2.4 - IPTV", "dhcp-options": { "client-option": [ "send vendor-class-identifier "IPTV_RG";", "request subnet-mask, routers, rfc3442-classless-static-routes;" ], "default-route": "no-update", "default-route-distance": "210", "name-server": "update" } }, "34": { "mac": 4C-09-D4-98-F3-XX, "description": "eth2.34 - Internet", "firewall": { "in": { "name": "WAN_IN" }, "local": { "name": "WAN_LOCAL" }, "out": { "name": "WAN_OUT" } }, "address": [ "dhcp" ], "dhcp-options": { "default-route": "update", "name-server": "update", "default-route-distance": "1" } } } }, "eth0": { "description": "eth0 - LAN", "address": [ "192.168.2.1/24" ], "duplex": "auto", "firewall": { "in": { "name": "LAN_IN" }, "local": { "name": "LAN_LOCAL" }, "out": { "name": "LAN_OUT" } }, "speed": "auto" }, "eth4": { "disable": "''", "duplex": "auto", "speed": "auto" } }, "loopback": { "lo": "''" } }, "protocols": { "igmp-proxy": { "interface": { "eth2": { "role": "disabled", "threshold": "1" }, "eth2.4": { "alt-subnet": [ "0.0.0.0/0" ], "role": "upstream", "threshold": "1" }, "eth0": { "role": "downstream", "threshold": "1" } } }, "static": { "interface-route": { "0.0.0.0/0": { "next-hop-interface": { "eth2.34": { "distance": "1" } } } }, "route": { "213.75.112.0/21": { "next-hop": { "10.88.36.1": "''" } } } } }, "port-forward": { "auto-firewall": "enable", "hairpin-nat": "enable", "lan-interface": [ "eth0" ], "wan-interface": "eth2.34" }, "service": { "nat": { "rule": { "5000": { "description": "MASQ corporate_network to IPTV network", "destination": { "address": "213.75.112.0/21" }, "log": "disable", "outbound-interface": "eth2.4", "protocol": "all", "type": "masquerade" }, "6001": { "description": "MASQ corporate_network to WAN", "log": "disable", "outbound-interface": "eth2.34", "protocol": "all", "source": { "group": { "network-group": "corporate_network" } }, "type": "masquerade" }, "6002": { "description": "MASQ remote_user_vpn_network to WAN", "log": "disable", "outbound-interface": "eth2.34", "protocol": "all", "source": { "group": { "network-group": "remote_user_vpn_network" } }, "type": "masquerade" }, "6003": { "description": "MASQ guest_network to WAN", "log": "disable", "outbound-interface": "eth2.34", "protocol": "all", "source": { "group": { "network-group": "guest_network" } }, "type": "masquerade" } } } } } |
In de controller had ik al een WAN en een LAN:
In de lan heb ik vervolgens DHCP aangezet en de USG laten provisionen:
En toen de kabel van het glasvezelkastje naar de experiabox er uit gehaald en in de WAN1 poort van de USG gestopt. Vervolgens de Experiabox helemaal uitgezet zodat deze geen DHCP adressen meer kon verstrekken.
Het eerste wat mij opviel in de controller is dat er geen WAN adres verschijnt, ook is er niets terug te zien van de settings in de json file.
Vervolgens lijkt het er op dat er geen dhcp adressen worden verstrekt, en dan houd het natuurlijk al snel op.
Ongetwijfeld mis ik ergens een punt, ik moet zeggen dat mijn netwerk kennis niet enorm groot is. Iemand die mij de juiste kant op kan sturen?
