3 standen buisventilator aansturing

[floriszz]

Beste Tweakers,
Ik heb t forum al doorzocht evenals Google, verschillende leveranciers en zelfs fabrikanten (zoals ze zich voordoen), maar het antwoord nog niet gevonden.

Ik wil een 3 standen AC buisventilator via mijn domotica kunnen bedienen. In een ander draadje lukt het bij een Itho box EC(gelijkspanning met een 0-10vdc sturing) en in weer een andere situatie met een Itho AC box waarbij alle 3 de fase aansturingsdraden draden tegelijk onder spanning gezet mogen worden.

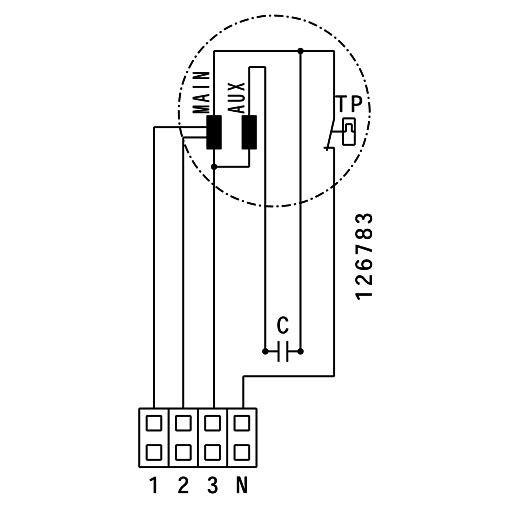

Bij de ventilator die ik op het oog heb is onderstaande schema gegeven. Zie bijlage.

De vraag is nu of het toegestaan is dat er meer dan 1 van de aanstuur draden tegelijk 240V AC aan kunnen. Ik denk dan aan een sturing waarbij ik de 3 draden apart aanstuur. Nu kan ik het wel instellen dat de spanning van draad 1 af moet om vervolgens draad 2 op spanning te zetten. Maar dit is allemaal software regeling en het theoretisch gebeuren dat de ene nog niet af is alvorens de andere opkomt.

Is uit dit diagram iets op te maken over de aansturing en of gelijktijdige spanning op 2 of meer van de 3 aanstuur draden toegestaan is?

[Sine]

Nee. Hier mag je zeker NIET meerdere draden tegelijkertijd van spanning voorzien, dan sluit je namelijk een gedeelte van de motor winding kort met waarschijnlijk rookeffecten tot gevolg.

Als je een kaku drievoudige schakelaar is dus geen optie, je kan best eens een kanaal gemist hebben bij het uitschakelen waardoor er mogelijk meerdere tegelijk aan staan.
Dus of je zoekt iets waarvan je kunt garanderen dat er maar 1 uitgang aangestuurd is, of je moet er relais achter zetten met de contacten zo geschakeld dat er nooit meer dan 1 uitgang hoog kan zijn.

Of je zoekt iets heel anders natuurlijk. Hoe dan ook, ik zou dit soort dingen niet in software doen maar het altijd zo maken dat het niet stuk kan door verkeerde aansturing.

[memphis]

Die zijn ook draadloos:
https://www.ventilatielan...1TCQJ2EAQYASABEgLfJ_D_BwE

Wij hebben zo'n ding in de keuken maar ik weet niet of er een losse schakelkast is, ik vrees dat je de complete afzuigmotor erbij moet hebben

[SA007]

Je kan het doen met wisselschakelaars, dat zou in domotica wel bestaan verwacht ik, ter vervanging van hotelschakelaars.

Je sluit het dan zo aan dat de ene kant naar draad 1 gaat, andere kant naar 'de volgende schakelaar'.
De 2e schakelaar kiest dan tussen draad 2 en 3.

Zou je ook kunnen bouwen met enkelvoudige domotica dingsels en losse wisselrelais.

[floriszz]

@Sine @memphis en @SA007 bedankt voor jullie nuttige reacties. Zo'n 3 voudig KAKU had ik inderdaad in overweging.
De optie met relais moet ik nog even over nadenken. Het zou met zo iets onderstaande van Finder/Conrad moeten kunnen met 1 NO en 1 NC;
https://www.conrad.nl/p/f...0-vac-10-a-2500-va-503386
Maar het wordt dan wel een heel 'bouwsel'.

Ik had al eens gekeken naar de KAKU ACM-2300H of ACM-3000H2, omdat die als 'hotelschakeling compatibel' worden omschreven, maar als ik t aansluit schema bekijk, dan lijkt het niet dat deze 'in' de hotelschakeling komt, maar meer 'eroverheen' of 'in plaats van' beter gezegd.
Linkje:
https://www.klikaanklikui...g=86&toepassingsgebied=37

Helaas kan ik geen Itho box kwijt. Het moet dus een 150mm buisventilator worden, die in het kanaal komt. Ook geen gevelventilator, want maak gebruik van Naber flowstar GTS kleppen.(echt ideale dingen voor gevel uitlaten. Heb er al 2 voor afzuigkappen 6 jaar werken)

Als uiterlijk alternatief misschien dan toch maar een EC(gelijkspannings) buisventilator variant met 0-10dc sturing. Die zou makkelijk te bedienen moeten zijn met een KAKU ACM-LV10.(en en klein 10VDC>12VDC convertortje, om de ACM-LV10 te voeden met de 10VDC voeding van de EC ventilator. Maar die EC ventilatoren zijn bijna 4x zo prijzig en een enorme overkill. Want traploos bediening is nu ook weer niet zo nodig. 2 a 3 standen zou voldoen.

Nogmaals bedankt. Ik ga nog maar even verder zoeken dus...

[Sine]

Wat je ook nog kunt doen is een kaku switch verbouwen.

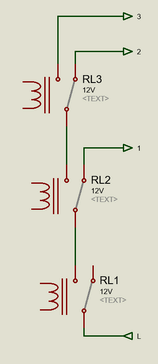

Ik heb er ooit eentje uit elkaar gehad, en als ik het goed heb zitten er drie relais in met wissel contacten, dan zou je hem ook kunnen verbouwen tot het volgende:



Dan kan er nooit meer dan 1 uitgang spanning hebben.
Dit zou je ook kunnen doen door drie losse relais aan te sturen met die kaku uiteraard.

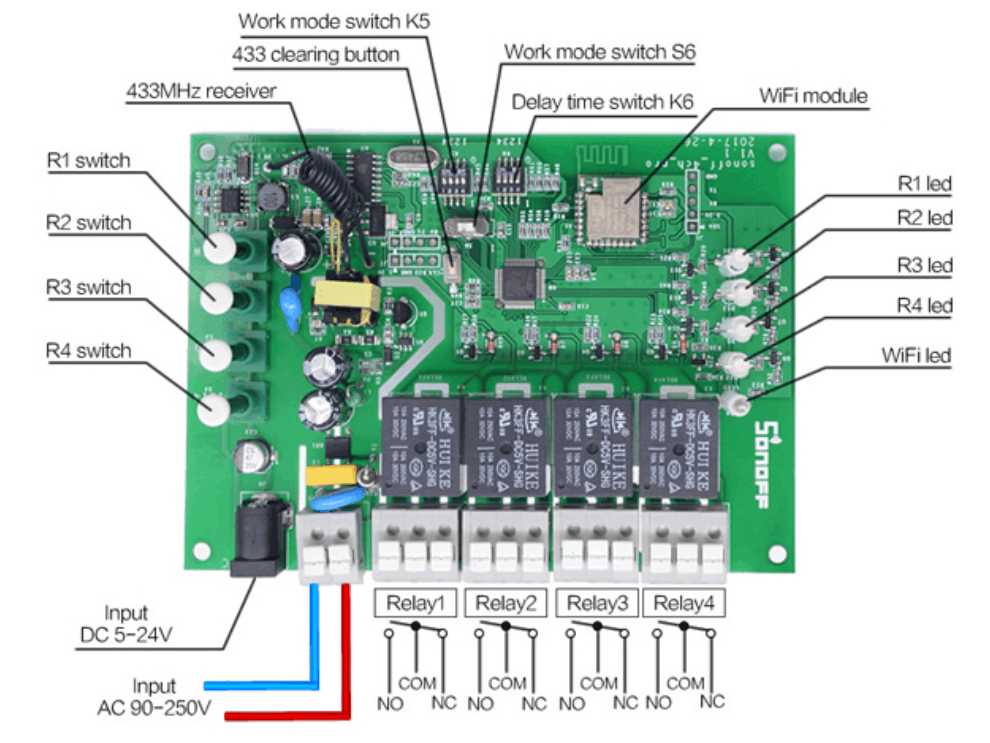

Nog een optie is wellicht een sonoff met al dan niet eigen software, daar zijn de relais gewoon naar buiten uitgevoerd en kun je de bovenstaande constructie extern bedraden.

https://www.banggood.com/...s=search&cur_warehouse=CN

[ Voor 14% gewijzigd door Sine op 03-08-2018 10:49 ]
