Afzuigkap zonder schouw rechtstreeks op spiraliet aansluiten

Pagina: 1
Acties:

Vraag


Acties:
  • 0 Henk 'm!

  • bjmommer
  • Registratie: September 2015
  • Laatst online: 16-04 12:00
In onze nieuw te plaatsen keuken willen we graag de spiraliet buis welke gebruikt wordt om de lucht af te voeren in het zicht laten om de industriële look te versterken. In mijn zoektocht naar afzuigkappen kom ik alleen kappen tegen met een vierkante schouw er boven.

Hierdoor krijg je dan een aanzicht wat we eigenlijk niet willen. Je hebt dan (vanaf het fornuis gezien) eerst het horizontale deel met de filters, licht etc. Dan komt de vierkante schouw en vanuit die schouw gaat er dan een ronde buis naar het afvoerkanaal (buiten het zicht). Zoals hier: https://imgur.com/a/L7fQimW

Het beeld wat ik graag zou willen zien is het horizontale deel, vervolgens de ronde spiraliet buis richting het afvoerkanaal buiten de keuken. Zoals: https://imgur.com/a/s6sTiIK

Weet iemand of de vierkante schouwen ook los zijn te halen is en je de buis rechtstreeks op het horizontale deel kunt aansluiten? Of zie je dan een afzuigmotor of iets dergelijks in het zicht? Of wellicht heet hetgeen wat ik wil geen afzuigkap maar een ..? :?

[ Voor 1% gewijzigd door bjmommer op 04-07-2018 17:03 . Reden: Plaatjes juist gelinkt ]

Beste antwoord (via bjmommer op 06-07-2018 08:41)


Anoniem: 93986

croxz schreef op woensdag 4 juli 2018 @ 17:17:
[...]

Je verkijk je erop hoe groot de motor is, die past echt niet in het platte gedeelte. Zo ziet een Siemens eruit als je de vierkante beplating eraf haalt:
[afbeelding]


[...]

Ook een plafondunit heeft er nog een flinke toeter bovenop zitten:
[afbeelding]
Daarom zeg ik, simpele afzuiger. Het ding wat hier hangt heeft dat dus allemaal niet. Daar zit de motor en filter gewoon in het horizontale gedeelte.

Nu weet ik niet wat de situatie verder is bij de ts, maar je hebt ook gewoon losse afzuigmotoren die je buiten of op zolder plaatst. Nog een voordeel daarvan is minder lawaai. Dan heb je dus simpel een kap met filter.


Ik zou gewoon eens een keukenloods binnen lopen en eens rond kijken en je laten informeren.

Alle reacties


Acties:
  • +1 Henk 'm!

  • Dennis
  • Registratie: Februari 2001
  • Laatst online: 23:14
Wat je nodig hebt is een plafondunit in plaats van een wandschouw.

https://www.keukenloods.nl/afzuigkappen/plafondunit

Acties:
  • 0 Henk 'm!

Anoniem: 93986

Volgens mij zijn alle aansluitingen voor de buis gewoon rond en is die vierkante kap alleen maar voor het aangezicht. De motor zit meestal in de kap zelf en niet in de buis bij een simpele afzuigkap.

Acties:
  • 0 Henk 'm!

  • croxz
  • Registratie: Juni 1999
  • Laatst online: 22:30
Normaal gesproken zitten inderdaad de motor en (soms) filters achter de vierkante schouw verstopt. Misschien is de afzuigkap op jouw plaatje geschikt voor externe afzuiging, de motor zit dan ergens anders in het gebouw.

Acties:
  • 0 Henk 'm!

Anoniem: 93986

Dennis schreef op woensdag 4 juli 2018 @ 17:07:
Wat je nodig hebt is een plafondunit in plaats van een wandschouw.

https://www.keukenloods.nl/afzuigkappen/plafondunit
Dat wil hij helemaal niet. Die dingen zitten in het plafond. Hij zoekt gewoon een kap met een ronde buis eraan.

Acties:
  • 0 Henk 'm!

  • Dennis
  • Registratie: Februari 2001
  • Laatst online: 23:14
Anoniem: 93986 schreef op woensdag 4 juli 2018 @ 17:10:
Dat wil hij helemaal niet. Die dingen zitten in het plafond. Hij zoekt gewoon een kap met een ronde buis eraan.
De foto die werd geplaatst lijkt een plafondunit die tegen een wand is geschroefd.

Acties:
  • 0 Henk 'm!

  • bjmommer
  • Registratie: September 2015
  • Laatst online: 16-04 12:00
Anoniem: 93986 schreef op woensdag 4 juli 2018 @ 17:07:
Volgens mij zijn alle aansluitingen voor de buis gewoon rond en is die vierkante kap alleen maar voor het aangezicht. De motor zit meestal in de kap zelf en niet in de buis bij een simpele afzuigkap.
Als ik jou mag geloven dan is mijn probleem opgelost want dan zou ik gewoon de kap los kunnen halen.

Met de reactie van croxz begin ik echter te twijfelen omdat dit logischerwijs gezien ook zou kunnen.
Anoniem: 93986 schreef op woensdag 4 juli 2018 @ 17:10:
[...]


Dat wil hij helemaal niet. Die dingen zitten in het plafond. Hij zoekt gewoon een kap met een ronde buis eraan.
Klopt, ik ben niet op zoek naar een plafondunit

Acties:
  • +1 Henk 'm!

  • croxz
  • Registratie: Juni 1999
  • Laatst online: 22:30
Anoniem: 93986 schreef op woensdag 4 juli 2018 @ 17:07:
Volgens mij zijn alle aansluitingen voor de buis gewoon rond en is die vierkante kap alleen maar voor het aangezicht. De motor zit meestal in de kap zelf en niet in de buis bij een simpele afzuigkap.

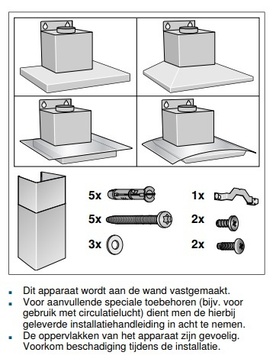

Je verkijk je erop hoe groot de motor is, die past echt niet in het platte gedeelte. Zo ziet een Siemens eruit als je de vierkante beplating eraf haalt:
Afbeeldingslocatie: https://tweakers.net/ext/f/y9H3n4bLt16bTNTLYhjC45et/full.jpg
Dennis schreef op woensdag 4 juli 2018 @ 17:13:
[...]
De foto die werd geplaatst lijkt een plafondunit die tegen een wand is geschroefd.
Ook een plafondunit heeft er nog een flinke toeter bovenop zitten:
Afbeeldingslocatie: https://www.keukenloods.nl/images/maten/190/190/1/10/d830.jpg?1529059725

Acties:
  • 0 Henk 'm!

  • bjmommer
  • Registratie: September 2015
  • Laatst online: 16-04 12:00
Dat zijn nog flinke apparaten inderdaad. Had gehoopt dat de motor in het horizontale deel verstopt zat.
Wellicht is dit nog een optie: https://imgur.com/a/X9OjeQK. Dan lijkt me de motor in het schuine gedeelte verstopt te zitten. Enig idee of dit een speciale benaming heeft waar ik op kan zoeken?

Acties:
  • Beste antwoord ✓
  • 0 Henk 'm!

Anoniem: 93986

croxz schreef op woensdag 4 juli 2018 @ 17:17:
[...]

Je verkijk je erop hoe groot de motor is, die past echt niet in het platte gedeelte. Zo ziet een Siemens eruit als je de vierkante beplating eraf haalt:
[afbeelding]


[...]

Ook een plafondunit heeft er nog een flinke toeter bovenop zitten:
[afbeelding]
Daarom zeg ik, simpele afzuiger. Het ding wat hier hangt heeft dat dus allemaal niet. Daar zit de motor en filter gewoon in het horizontale gedeelte.

Nu weet ik niet wat de situatie verder is bij de ts, maar je hebt ook gewoon losse afzuigmotoren die je buiten of op zolder plaatst. Nog een voordeel daarvan is minder lawaai. Dan heb je dus simpel een kap met filter.


Ik zou gewoon eens een keukenloods binnen lopen en eens rond kijken en je laten informeren.

Acties:
  • 0 Henk 'm!

  • djluc
  • Registratie: Oktober 2002
  • Laatst online: 07-05 20:36
Als de motor klein genoeg is zou je een té grote diameter buis kunnen nemen. Die dan dus om de motor heen past.

Acties:
  • +2 Henk 'm!

  • Señor Sjon
  • Registratie: Juli 2003
  • Laatst online: 09-05 12:29
Of gewoon een split met de motor buiten. Dan kan je doen wat je wil binnen en heb je alleen een pijpje met filter nodig.

This is my signature. There are many like it, but this one is mine.


Acties:
  • 0 Henk 'm!

  • Kalevandaal
  • Registratie: November 2007
  • Laatst online: 05-05 13:25
Señor Sjon schreef op donderdag 5 juli 2018 @ 09:28:
Of gewoon een split met de motor buiten. Dan kan je doen wat je wil binnen en heb je alleen een pijpje met filter nodig.
Dan heb je denk ik de beste keuze met een plafondunit, spirello erop zetten en de motor buitenshuis (of door dak of door gevel). Zijn zat bedrijven die dit leven (WKP bijvoorbeeld, heb geen aandelen, wel goede ervaring)

Acties:
  • 0 Henk 'm!

  • Frogmen
  • Registratie: Januari 2004
  • Niet online
Je noemt geen budget maar je kan natuurlijk gewoon een afzuigkap op maat laten maken bij een grootkeuken boer. Of specialist inafzuigkappen ( bv Vianen in Woerden).

Voor een Tweaker is de weg naar het resultaat net zo belangrijk als het resultaat.


Acties:
  • 0 Henk 'm!

  • bjmommer
  • Registratie: September 2015
  • Laatst online: 16-04 12:00
Een afzuigunit buitenshuis of op zolder heb ik liever niet omdat dat nu juist de plekken zijn die al helemaal afgerond zijn. Alleen op de benedenverdieping moet nog geklust worden. Ik ga inderdaad maar eens naar een keukenboer om te kijken welke opties er nog meer zijn. Dank voor het meedenken.
