Bluetooth speaker batterij vervangen

[Lennyz]

Ik heb hier thuis een mooie "Marley Get Together" bluetooth speaker. Echter deze werkt niet meer op de batterij, maar wel als deze aangesloten is aan het lichtnet. Nu wil ik de batterijen proberen te vervangen maar ik heb nog wel een paar vragen. Er zitten 3 18650 batterijen in serie in, 11.1 volt, 1800 mAh.

Ik heb geprobeerd met mijn multimeter de batterij door te meten, maar ik zie mijn multimeter af en toe verspringen, maar meestal blijft deze op 0 staan. Is de eerste stap dan om de batterijen te vervangen, of kan ik beter eerst iets anders proberen. In het rood bij de foto van de printplaat heb ik aangegeven welke contacten ik hiervoor heb geprobeerd. Deze gaan rechtstreeks naar de batterij. De batterij connector zit in het midden.

Heeft het nog toegevoegde waarde als ik het draadje van de batterij connector even doorknip (dit moet sowieso als ik de batterij eruit wil halen, anders kan ik deze niet uit de casing halen) en daarna de batterijen nog een keer meet?

Wat voor soort 18650 heb ik hiervoor nodig? Protected of unprotected? Nog andere types? Ik wil wel meteen gaan voor meer mAh. De 1800 mAh die er nu in zit vind ik nogal weinig.

[ronnie vd]

T is een beetje een rommeltje geworden.....hoop dat je er wat aan hebt 😃

Pel de blauwe folie er eens van af....grote kans dat er nog een bms printje onder zit (protectie tegen overladen / diepontladen op zit.
Zo ja dan zou je eerst kunnen proberen 3 nieuwe cellen op de huidige bms te solderen.

Een vervangende bms is te koop op Ali en ebay voor een paar dollar.
Zoek op 3s lithium battery protection.

Meet de spanning ook eens per cel.
Mogelijk is er 1 slecht, dat zie je doordat de spanning van die cel afwijkt.

Li ions mogen niet onder de 2 a 2.5 volt per cel komen.

Goede cellen koop je bij Nikon. Sony samsung panasonic en lg zijn goede merken.

[ Voor 6% gewijzigd door ronnie vd op 27-05-2018 21:18 ]

[Lennyz]

ronnie vd schreef op zondag 27 mei 2018 @ 21:17:
T is een beetje een rommeltje geworden.....hoop dat je er wat aan hebt 😃

Pel de blauwe folie er eens van af....grote kans dat er nog een bms printje onder zit (protectie tegen overladen / diepontladen op zit.
Zo ja dan zou je eerst kunnen proberen 3 nieuwe cellen op de huidige bms te solderen.

Een vervangende bms is te koop op Ali en ebay voor een paar dollar.
Zoek op 3s lithium battery protection.

Meet de spanning ook eens per cel.
Mogelijk is er 1 slecht, dat zie je doordat de spanning van die cel afwijkt.

Li ions mogen niet onder de 2 a 2.5 volt per cel komen.

Goede cellen koop je bij Nikon. Sony samsung panasonic en lg zijn goede merken.

Je hebt gelijk er zit inderdaad nog een bms onder. Ik zie meteen ook dat er een soort roestvorming op de batterij zit. Is dit waterschade of heeft er iets van de batterij gelekt? Het geheel meet 8,75 volt. Wat is het verstandigste? Het geheel vervangen of evengoed nog kijken of individueel de cellen nog bruikbaar zijn?

[ Voor 20% gewijzigd door Lennyz op 27-05-2018 22:11 ]

[ronnie vd]

Ik denk een lekkende cel.
Batterijen zou ik niet meer vertrouwen en afvoeren.

Hopen dat de bms het heeft overleeft.
Anders:
3 S 12 V 18650 10A BMS Charger Ion Lithiumbatterij Boord Printplaat 10.8 V 11.1 V 12.6 V Elektrische
http://s.aliexpress.com/M3Y77rIB?fromSns=Copy to Clipboard

Je moet sowieso 3 gelijke cellen in serie zetten. Dus enkel 1 vervangen gaat niet.

Kun je een beetje solderen?

Anders kant en klaar:
2 stks 3 s 12.6 v 18650 2200 mAh 12 v ion 12.6 v batterij lithium batterijen Speaker outdoor audio elektrische speelgoed noodverlichting
http://s.aliexpress.com/NnEvyu6n?fromSns=Copy to Clipboard

[Lennyz]

ronnie vd schreef op zondag 27 mei 2018 @ 22:13:
Ik denk een lekkende cel.
Batterijen zou ik niet meer vertrouwen en afvoeren.

Hopen dat de bms het heeft overleeft.
Anders:
3 S 12 V 18650 10A BMS Charger Ion Lithiumbatterij Boord Printplaat 10.8 V 11.1 V 12.6 V Elektrische
http://s.aliexpress.com/M3Y77rIB?fromSns=Copy to Clipboard

Je moet sowieso 3 gelijke cellen in serie zetten. Dus enkel 1 vervangen gaat niet.

Kun je een beetje solderen?

Anders kant en klaar:
2 stks 3 s 12.6 v 18650 2200 mAh 12 v ion 12.6 v batterij lithium batterijen Speaker outdoor audio elektrische speelgoed noodverlichting
http://s.aliexpress.com/NnEvyu6n?fromSns=Copy to Clipboard

Ik denk dat solderen wel moet lukken. Is het dan handig dat ik ze gelijk met soldeerlippen koop? Bijvoorbeeld deze?

https://www.batterijservi...ting-soldeerlippen_u_vorm

Als ik er nog krimpkousen bij koop heb ik alles toch om een pack te maken? Draden en tin heb ik nog wel liggen hier. Ik lees dat je zo kort mogelijk moet solderen. Zijn er nog andere zaken om rekening mee te houden?

[ronnie vd]

Kijk even op YouTube, daar staan wel tutorials hoe je een pakket maakt.
Met lippen kan makkelijker zijn met solderen ja.
Een lijmpistool om de boel te fixeren is ook handig.

[Lennyz]

ronnie vd schreef op zondag 27 mei 2018 @ 22:50:
Kijk even op YouTube, daar staan wel tutorials hoe je een pakket maakt.
Met lippen kan makkelijker zijn met solderen ja.
Een lijmpistool om de boel te fixeren is ook handig.

Super! Ik heb de 3 18650 van hierboven besteld. Bedankt voor al je hulp! Laatste vraag: Moet ik de batterijen eerst nog opladen voordat ik ze aan elkaar verbindt?

[ronnie vd]

Ik denk dat ze ca 70% gevuld zijn als je ze krijgt.
De spanning maakt mijns inziens niet zoveel uit.
Als het minimaal maar een volt of 3 is.
Wat wel belangrijk is, dat de spanningen van de 3 cellen gelijk aan elkaar zijn.

[Lennyz]

ronnie vd schreef op maandag 28 mei 2018 @ 12:41:
Ik denk dat ze ca 70% gevuld zijn als je ze krijgt.
De spanning maakt mijns inziens niet zoveel uit.
Als het minimaal maar een volt of 3 is.
Wat wel belangrijk is, dat de spanningen van de 3 cellen gelijk aan elkaar zijn.

Ik heb de oude batterijen doorgemeten. 2 batterijen waren 4.1 volt en de 3e (waar ook de meeste lekkage te zien was) was 0.75 volt.

Ik heb de 3 nieuwe in serie gezet. Alle drie zijn ze 3.5 volt. Samen 10.6 volt. Alleen de bluetooth speaker werkt nog steeds niet op de batterij. Ik heb de BMS volgens mij hetzelfde aangesloten.

B+ ---> De + van batterij 1
B- ----> De - van batterij 3
3.6 ----> Aangesloten tussen de - van batterij 2 en + van batterij 3. Deze meet 7.0 volt.
7.2 ----> Aangesloten tussen de - van batterij 1 en de + van batterij 2. Deze meet 3.5 volt.
P- ----> Aangesloten op de zwarte draad van de speaker
CHG ---- > Aangesloten op de rode draad van de speakers.

Als ik de B+ en B- verbindt met mijn multimeter uitput deze keurig 10.6 volt.

Alleen nog steeds geen output voltage van de batterij. Wat kan ik proberen? Toch maar een nieuwe BMS? Ik heb nog niet geprobeerd de charger aan te sluiten. Zijn de batterijen misschien niet genoeg opgeladen? Heb ik de 3.6 en 7.2 verkeerd om aangesloten? Dit lijkt mij stug aangezien deze volgens mij al op deze manier aangesloten waren (zie bovenstaande foto).

[ Voor 5% gewijzigd door Lennyz op 29-05-2018 21:56 ]

[ronnie vd]

Dan was die cel echt stuk.

Het kan zijn dat de bms zichzelf heeft "vernietigd" nadat deze een defecte cel heeft geconstateerd.
Dit uit veiligheid.

Ali bms-en doen dat iig niet....die gaan gewoon door als alle spanningen weer kloppen.

Soms wil de bms gewoon even een lader zien voordat deze de output vrij geeft.
Je hebt toevallig geen regelbare voeding met stroombegrenzing? Die stel je dan in op een volt of 11 bij 0.5 amp

Anders gewoon de lader inpluggen.

[jctjepkema]

Wat @ronnie vd zegt, kan heel goed zijn dat hij in protectie ging omdat hij ff geen spanning zag. Breng even een spanning aan op de laad ingang. Ik schat alleen dat 11 te weinig is. want 3x3.7 is 11.1V

Een cel laat op tot 4.2V, probeer eens 3x4V dus 12V met een beperkte stroom van 0.2A

Dan laad hij als het goed is op, controleer dan goed de temperaturen van de batterijen etc. Na 10 minuutjes zal er wel genoeg energie in zitten om weer spanning te hebben op de uitgang. Dan zal je hem met de originele lader moeten kunnen laden. Daarmee moet je hem wel eerst helemaal vol mee laden.

[SA007]

Het lijkt er sterk op dat je de 3.6 en 7.2 aansluitingen verkeerdom hebt.

Als je 7v meet op de 3.6v aansluiting en 3.5 op de 7.2v aansluiting

Wellicht fixed dat wat, anders kan hij inderdaad in protectie gesprongen zijn.

[Lennyz]

ronnie vd schreef op woensdag 30 mei 2018 @ 08:10:
Dan was die cel echt stuk.

Het kan zijn dat de bms zichzelf heeft "vernietigd" nadat deze een defecte cel heeft geconstateerd.
Dit uit veiligheid.

Ali bms-en doen dat iig niet....die gaan gewoon door als alle spanningen weer kloppen.

Soms wil de bms gewoon even een lader zien voordat deze de output vrij geeft.
Je hebt toevallig geen regelbare voeding met stroombegrenzing? Die stel je dan in op een volt of 11 bij 0.5 amp

Anders gewoon de lader inpluggen.

jctjepkema schreef op woensdag 30 mei 2018 @ 09:57:
Wat @ronnie vd zegt, kan heel goed zijn dat hij in protectie ging omdat hij ff geen spanning zag. Breng even een spanning aan op de laad ingang. Ik schat alleen dat 11 te weinig is. want 3x3.7 is 11.1V

Een cel laat op tot 4.2V, probeer eens 3x4V dus 12V met een beperkte stroom van 0.2A

Dan laad hij als het goed is op, controleer dan goed de temperaturen van de batterijen etc. Na 10 minuutjes zal er wel genoeg energie in zitten om weer spanning te hebben op de uitgang. Dan zal je hem met de originele lader moeten kunnen laden. Daarmee moet je hem wel eerst helemaal vol mee laden.

Ik heb helaas geen regelbare voeding. Ik heb daarom maar even de BMS besteld die @ronnie vd voorstelde. Deze zal morgen binnenkomen. Ik hou jullie op de hoogte van de ontwikkelingen.

SA007 schreef op woensdag 30 mei 2018 @ 10:49:
Het lijkt er sterk op dat je de 3.6 en 7.2 aansluitingen verkeerdom hebt.

Als je 7v meet op de 3.6v aansluiting en 3.5 op de 7.2v aansluiting

Wellicht fixed dat wat, anders kan hij inderdaad in protectie gesprongen zijn.

Ik vond het ook wat bijzonder, maar de BMS was op deze manier aangesloten. Ik heb ze nu omgedraaid maar nog steeds geen verschil.

[Lennyz]

ronnie vd schreef op woensdag 30 mei 2018 @ 08:10:
Dan was die cel echt stuk.

Het kan zijn dat de bms zichzelf heeft "vernietigd" nadat deze een defecte cel heeft geconstateerd.
Dit uit veiligheid.

Ali bms-en doen dat iig niet....die gaan gewoon door als alle spanningen weer kloppen.

Soms wil de bms gewoon even een lader zien voordat deze de output vrij geeft.
Je hebt toevallig geen regelbare voeding met stroombegrenzing? Die stel je dan in op een volt of 11 bij 0.5 amp

Anders gewoon de lader inpluggen.

Ik heb de nieuwe BMS aangesloten. Eerst deed deze ook niets totdat ik de + en - van de speaker eens op de B + en B- van de BMS drukte en de adapter aansloot. Daarna gaf de BMS keurig output op de P- en P+. De speaker werkt nu weer op de batterij! Misschien had ik dat met de oude BMS ook eens moeten proberen.

Het volgende probleem dient zich alleen aan. Het lukt me nog niet om ze op te laden. Kan het zijn dat de BMS ze nog als te vol ziet en de batterijen daarom niet oplaad? 10.58v meet het geheel. Ik probeerde de batterij(en) op te laden via de speaker zelf. Ik probeer ze nu langzaam leeg te laten lopen door de speaker aan te zetten zonder muziek.

[ronnie vd]

Dat gaat de goede kant op!

Sluit de lader aan
Meet dan de spanning op de b- en + aansluiting
Noteren en een kwartier later nog eens
Stijgt deze? Dan is het ok.

De lader gooit nl niet meteen de volle 12.6v tegen de accu aan, maar laadt met constante stroom. De spanning moet langzaam oplopen.

[Lennyz]

ronnie vd schreef op donderdag 31 mei 2018 @ 19:10:
Dat gaat de goede kant op!

Sluit de lader aan
Meet dan de spanning op de b- en + aansluiting
Noteren en een kwartier later nog eens
Stijgt deze? Dan is het ok.

De lader gooit nl niet meteen de volle 12.6v tegen de accu aan, maar laadt met constante stroom. De spanning moet langzaam oplopen.

Er gebeurt helemaal niets...De lampjes van charging op de speaker branden ook niet.

Ik heb nog hier nog een regelbare adapter liggen. Met wat kunst en vliegwerk moet ik die wel kunnen verbinden met de BMS. Volgens mij als ik de adapter instel op 12v en er een 60ohm weerstand tussen doe, moet er een stroom uitkomen van 200ma.
V=I*R
12v=60*0,2

Ik zal eens proberen of de batterij dan wel oplaad.

*edit*

Ik snap er niets van. Ik heb geprobeerd de batterij te voeden met 12v en 200ma/500ma. Geen succes. Op de P+ en P- meet ik keurig 12v als ik de adapter aangesloten heb. Hij laadt gewoon niet op. Wat kan ik nog proberen? Wat doe ik niet goed?

[ Voor 13% gewijzigd door Lennyz op 01-06-2018 09:51 ]

[ronnie vd]

Volgens mij heb je de de bms verkeerd aangesloten, de 3.7 en 7.2 v aansluitingen zijn verwisseld. Meet maar eens met de mulimeter ten opzichte van de -

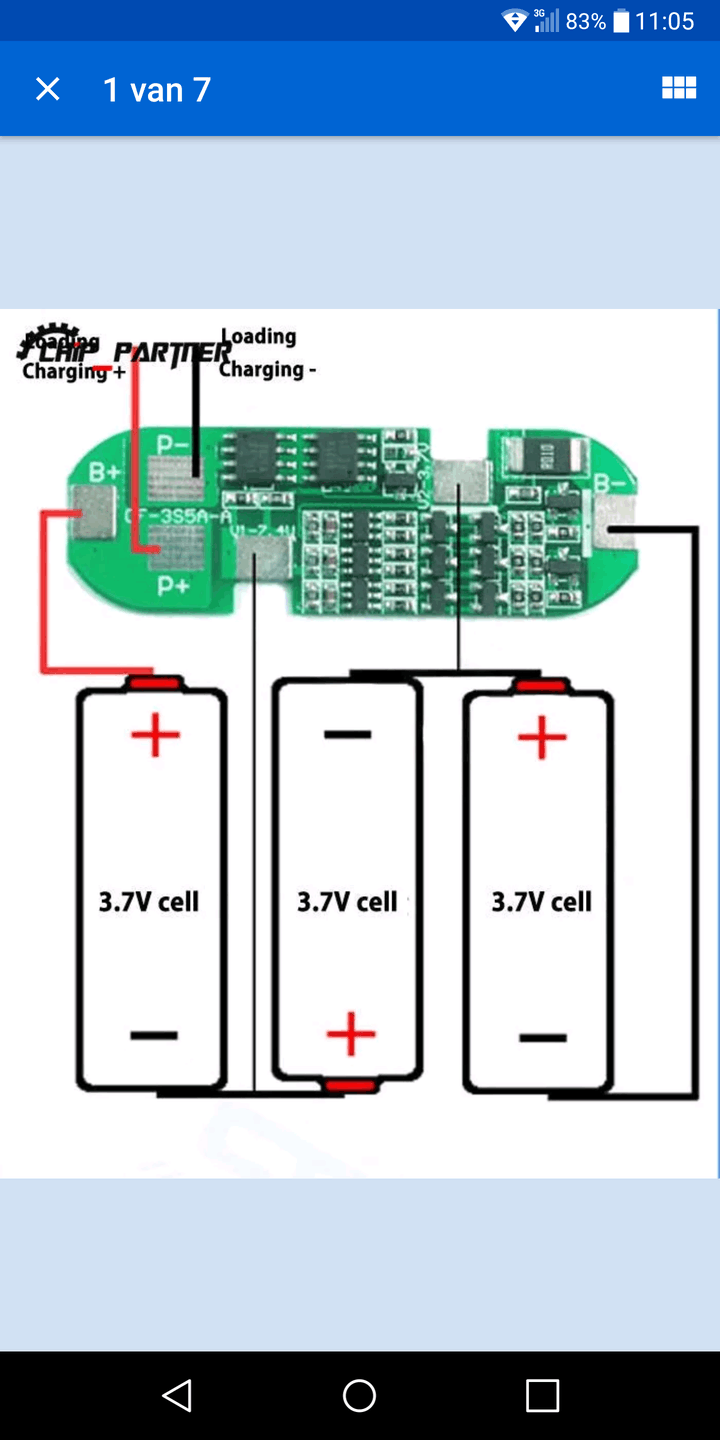

Dit is een iets andere bms maar de strekking is gelijk:

[Lennyz]

ronnie vd schreef op vrijdag 1 juni 2018 @ 11:08:
Volgens mij heb je de de bms verkeerd aangesloten, de 3.7 en 7.2 v aansluitingen zijn verwisseld. Meet maar eens met de mulimeter ten opzichte van de -

Dit is een iets andere bms maar de strekking is gelijk:
[afbeelding]

Ik heb ze even verwisseld maar nog steeds hetzelfde resultaat. Ik heb hem als volgt aangesloten:

B+ >> Batterij1 +
B- >> Batterij3 -
P- >> Adapter -
P+ >> Adapter +
3.7V tussen batterij 2 en 3
7.4V tussen batterij 1 en 2

[Lennyz]

Het bleek dat de BMS kapot was. Ik heb vandaag een nieuwe binnen gekregen en deze aangesloten. Nu laadt de batterij keurig op.

Mijn testopstelling:

Een 12v adapter met een weerstand ertussen zodat de stroom ongeveer 500ma is.



Nu werkt alleen nog steeds het opladen via de bluetooth box nog niet. Ik moet er nog even beter induiken als ik meer tijd heb, maar ik denk dat er ook iets mis is met het oplaadcircuit van de box zelf. De box werkt nu wel weer op de batterij dus dat gedeelte gaat wel goed.

Moet ik nog op extra dingen letten als ik bijvoorbeeld deze module in de box verwerk? 5A Lithium Charger CV CC buck Step down Power Supply Module LED Driver. Ik zit er over te denken om deze aan de 15V input van de box te verbinden en dan deze te connecten met de batterij. Mis ik iets of zou dit gewoon moten werken?

[ronnie vd]

Met bovenstaande heb ik slechte ervaringen. Wordt erg heet en gaat snel kapot.

Gebruik het binnenwerk van deze:
https://rover.ebay.com/ro...Fulk%2Fitm%2F182532359829

Of dit:
https://rover.ebay.com/ro...Fulk%2Fitm%2F192493619652

[Lennyz]

ronnie vd schreef op zaterdag 2 juni 2018 @ 19:10:
Met bovenstaande heb ik slechte ervaringen. Wordt erg heet en gaat snel kapot.

Gebruik het binnenwerk van deze:
https://rover.ebay.com/ro...Fulk%2Fitm%2F182532359829

Of dit:
https://rover.ebay.com/ro...Fulk%2Fitm%2F192493619652

Helemaal super! Dit onderdeel is ondertussen binnengekomen en ik heb deze ingebouwd in de speaker. Alles werkt weer perfect! Ik heb deze gesoldeerd aan het moederboard aan een 15v soldeerpunt. Ik heb wel 2 weerstanden verwijderd op de module, dit omdat hij anders de batterij met 2 ampère oplaadt en nu nog maar met 1 ampère. De batterij laadt nu keurig tot 12,6volt en wordt niet warm. Bedankt!

[ronnie vd]

Nice! Mooi om te horen!
