Optische drive voor laptop kopen, hoe zoek ik dit op?

[BramCoding]

Dag allemaal,

mijn neef heeft een laptop gekregen voor zijn communie, maar hier zit nog geen optische drive in. Het gaat over deze laptop; pricewatch: Lenovo IdeaPad 320-17AST 80XW004UMB

Ik wil nu graag opzoeken of er plaats is voor een optische drive (ik gok van wel, een 17-inch model met slechts 1 HDD in op dit moment) maar ik loop wat vast bij waar ik dit nu kan zien/vinden.
Ik heb de specs in Tweakers, Mediamarkt en andere sites bekeken maar daar haal ik het helaas niet uit.
Ik wil dit zeker en vast zelf opzoeken, maar weet niet zo goed waar terecht nu.

Dan als tweede, als er een optische drive in kan, hoe zoek ik deze dan. Als ik nu een google-search doe op "LENOVO IdeaPad 320-17AST (80XW004UMB) optical drive" en dan is de eerste link een link naar Replacedirect (https://www.replacedirect...eSw8IhNOR6R4aAhcEEALw_wcB).

Nu het probleem; nergens op die Replacedirect-page zie ik staan dat deze geschikt is voor dit model Lenovo laptop. Op welke criteria (modelnummer, serienummer, gewoon de naam,..) moet ik zoeken om de juiste optical drive te vinden?

Ik heb op de officiële website van Lenovo de onderdelenzoeker al proberen te gebruiken (https://support.lenovo.com/be/nl/partslookup) maar zoals gewoonlijk bij dit soort lookup vindt hij niets terug. Ik heb gezocht op het modelnummer (denk ik?) 80xw004umb, en dan vind ik niets op de "door onderdelen info" knop.

Hoe pak ik dit best aan?

Bedankt!

[TommyboyNL]

Elke slimline SATA drive gaat passen. categorie: Optische drives

[Resistor]

Moet het er per se in?

pricewatch: Asus SDRW-08D2S-U Zwart is ook een mogelijkheid. (en niet veel duurder dan de meeste interne)

[BramCoding]

Resistor schreef op donderdag 3 mei 2018 @ 20:27:
Moet het er per se in?

pricewatch: Asus SDRW-08D2S-U Zwart is ook een mogelijkheid. (en niet veel duurder dan de meeste interne)

Liever hadden ze een interne drive. Extern dus (op dit moment) nog geen optie. Toch bedankt voor het meedenken!

[BramCoding]

TommyboyNL schreef op donderdag 3 mei 2018 @ 20:26:
Elke slimline SATA drive gaat passen. categorie: Optische drives

Is dit een 100% zekerheid? Ik weet niet hoe ik dit kan weten/zien?
Waaruit kan ik bijvoorbeeld de simpele info halen of er uberhaupt een interne optische drive in kan (ik heb de laptop niet fysiek bij mij, dus moet dit opzoeken).

[ Voor 15% gewijzigd door BramCoding op 03-05-2018 20:30 ]

[TommyboyNL]

BramVanha schreef op donderdag 3 mei 2018 @ 20:29:
[...]


Is dit een 100% zekerheid? Ik weet niet hoe ik dit kan weten/zien?
Waaruit kan ik bijvoorbeeld de simpele info halen of er uberhaupt een interne optische drive in kan (ik heb de laptop niet fysiek bij mij, dus moet dit opzoeken).

Daar zijn dus standaarden voor uitgevonden. De fysieke afmetingen zijn gestandaardiseerd, en de interfaces en protocollen ook.
Zolang de betreffende laptop een ODD gat heeft (en op de foto's heeft die die), gaat dit passen.

Edit: Hmmm, op coolblue staat wel dat gat, maar bij de Media Markt hebben ze hem zeer slecht weg gephotoshopt. Je zal écht even naar de laptop zelf moeten kijken.

[ Voor 12% gewijzigd door TommyboyNL op 03-05-2018 20:36 ]

[BramCoding]

TommyboyNL schreef op donderdag 3 mei 2018 @ 20:33:
[...]

Daar zijn dus standaarden voor uitgevonden. De fysieke afmetingen zijn gestandaardiseerd, en de interfaces en protocollen ook.
Zolang de betreffende laptop een ODD gat heeft (en op de foto's heeft die die), gaat dit passen.

Hartelijk dank voor de info. Een slimline is dus een gestandaardiseerde afmeting voor optische drives, en eender welk merk zou dit mee moeten werken aangezien zoals u zei de protocollen ook gestandardiseerd zijn.

Grote hulp!

[TommyboyNL]

BramVanha schreef op donderdag 3 mei 2018 @ 20:36:
[...]


Hartelijk dank voor de info. Een slimline is dus een gestandaardiseerde afmeting voor optische drives, en eender welk merk zou dit mee moeten werken aangezien zoals u zei de protocollen ook gestandardiseerd zijn.

Grote hulp!

Lees even de edit van mijn vorige post, we kruisden elkaar net.

[BramCoding]

TommyboyNL schreef op donderdag 3 mei 2018 @ 20:36:
[...]

Lees even de edit van mijn vorige post, we kruisden elkaar net.

Ik ga fysiek eens kijken. Vind het wat raar dat ik dit nergens kan zien in productinfo of dergelijke. Dit moet toch ergens te vinden zijn?

Ook; er zijn van die slimline interne enkele soorten bussen, SATA-150 maar ook SATA-300. Maakt dit veel uit?

[TommyboyNL]

BramVanha schreef op donderdag 3 mei 2018 @ 20:39:
Ook; er zijn van die slimline interne enkele soorten bussen, SATA-150 maar ook SATA-300. Maakt dit veel uit?

Dat verschil ga je niet merken.

[BramCoding]

TommyboyNL schreef op donderdag 3 mei 2018 @ 20:41:
[...]

Dat verschil ga je niet merken.

Dankuwel!
Voor de rest is eender welke ik kies gelijk gok ik? Tegenwoordig kunnen die allemaal lezen én branden veronderstel ik?

[TommyboyNL]

BramVanha schreef op donderdag 3 mei 2018 @ 20:42:
[...]


Dankuwel!
Voor de rest is eender welke ik kies gelijk gok ik? Tegenwoordig kunnen die allemaal lezen én branden veronderstel ik?

Dat ligt er aan wat je wilt kunnen lezen en branden. CDs? DVDs? Blu-rays?

[BramCoding]

TommyboyNL schreef op donderdag 3 mei 2018 @ 20:43:
[...]

Dat ligt er aan wat je wilt kunnen lezen en branden. CDs? DVDs? Blu-rays?

Enkel CD's en DVD's is voldoende lijkt me. Ik dacht overigens dat dit hetzelfde was maar dat een CD 700Mb is en een DVD 4,7 Gb

[thijszor]

'DVD burner, 9.0mm high, fixed, not removable, tray-in' staat er in de psref van lenovo (http://psref.lenovo.com/P...vo_Laptops/ideapad_320_17 onder specifications) mocht je er wat aan hebben..

[BramCoding]

thijszor schreef op donderdag 3 mei 2018 @ 20:47:
'DVD burner, 9.0mm high, fixed, not removable, tray-in' staat er in de psref van lenovo (http://psref.lenovo.com/P...vo_Laptops/ideapad_320_17 onder specifications) mocht je er wat aan hebben..

Heb ik zeker wat aan, maar ik geraak er wel niet volledig aan uit: fixed en not removable geven aan dat je er niets kan aan vervangen, en tray-in lijkt dan weer te zeggen dat je er wel eentje kunt insteken (in de tray)..?

[BramCoding]

Ook staat daar dus 9.0mm high, maar bijvoorbeeld op (https://www.replacedirect...tation.html?prrel=1377176) staat in de specs dat deze 12,7cm hoog is. Echter in de beschrijving staat dat deze in elke laptop past..?

My god, dit is harder dan ik dacht

[BramCoding]

Ik vind op andere sites de afmetingen van slimline 12,7mm, wat zou die 9.0mm dan willen zeggen (wat thijszor aangaf)?

[BramCoding]

Ik heb zonet de "LiteOn DS-8ACSH 8x SL dvd brander" gekocht bij Alternate (https://www.alternate.be/...der/html/product/1182086?).

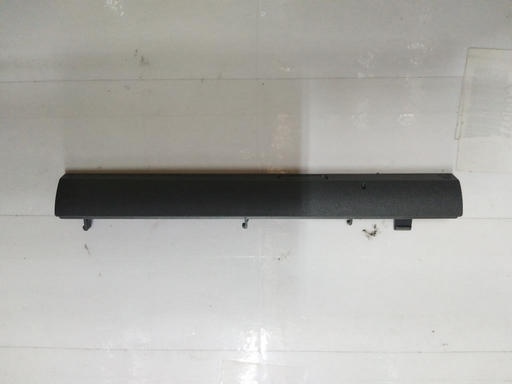

Helaas past dit er niet in, ik heb de laptop nu fysiek gezien en het is maar 9mm (ongeveer) --> zoals @thijszor mij al aangaf.

Helaas klopt het gezegde "elke slimline zal passen" dus niet meer.. Ik stuur deze dus retour en zoek ergens nog een dunnere veronderstel ik..

@TommyboyNL - voor mocht je ooit nog vanop afstand een slimline moeten kopen, weet je dit nu ook

[TommyboyNL]

BramVanha schreef op maandag 7 mei 2018 @ 18:30:
@TommyboyNL - voor mocht je ooit nog vanop afstand een slimline moeten kopen, weet je dit nu ook

Meh, die had ik niet aan zien komen. Sorry! Blijkbaar hebben ze weer een nieuwe standaard bedacht.
Ikzelf gebruik al een jaar of 5 geen optische media meer, dus was hier niet van op de hoogte.

[BramCoding]

TommyboyNL schreef op maandag 7 mei 2018 @ 18:32:
[...]

Meh, die had ik niet aan zien komen. Sorry! Blijkbaar hebben ze weer een nieuwe standaard bedacht.
Ikzelf gebruik al een jaar of 5 geen optische media meer, dus was hier niet van op de hoogte.

Geen probleem hoor. Het was geen grote aankoop en gaat gewoon retour. Wel raar die lage standaard want ik vind er geen..

[TommyboyNL]

BramVanha schreef op maandag 7 mei 2018 @ 18:33:
[...]


Geen probleem hoor. Het was geen grote aankoop en gaat gewoon retour. Wel raar die lage standaard want ik vind er geen..

En we hebben een aanknopingspunt: LG heeft de volgende 9,5mm dikke drives in hun assortiment:
http://www.lg.com/us/burn...ay-dvd-drive?returnFlag=Y
http://www.lg.com/us/burn...ay-dvd-drive?returnFlag=Y
http://www.lg.com/us/burners-drives/lg-GUB0N?returnFlag=Y

[BramCoding]

Ik lijk te vinden dat er ook "ultraslim" is, maar dit is 9,5mm staat er. Dat is nog een halve millimeter te kort.. Ik weet hier echt geen raad meer mee...

[BramCoding]

TommyboyNL schreef op maandag 7 mei 2018 @ 18:37:
[...]

En we hebben een aanknopingspunt: LG heeft de volgende 9,5mm dikke drives in hun assortiment:
http://www.lg.com/us/burn...ay-dvd-drive?returnFlag=Y
http://www.lg.com/us/burn...ay-dvd-drive?returnFlag=Y
http://www.lg.com/us/burners-drives/lg-GUB0N?returnFlag=Y

Klopt, maar 9,5mm is nog steeds 0,5mm hoger dan de datasheet me zegt..

[TommyboyNL]

BramVanha schreef op maandag 7 mei 2018 @ 18:38:
Ik lijk te vinden dat er ook "ultraslim" is, maar dit is 9,5mm staat er. Dat is nog een halve millimeter te kort.. Ik weet hier echt geen raad meer mee...

Ook een tube glijmiddel meebestellen dus?

[BramCoding]

TommyboyNL schreef op maandag 7 mei 2018 @ 18:39:
[...]

Ook een tube glijmiddel meebestellen dus?

En een hamer!

[TommyboyNL]

BramVanha schreef op maandag 7 mei 2018 @ 18:40:
[...]


En een hamer!

Daar is deze voor uitgevonden: http://reviews.informatiq...hamer-cross-platform.html

Verder lijkt de volgende tent 9mm drives aan te bieden: http://www.topmedia.nl/notebook-parts/dvd-rw.html
Geen idee of die tent betrouwbaar is, maar je hebt in elk geval een paar typenummers om op te zoeken.

Edit: En meteen maatregelen getroffen om hier niet nog een keer tegenaan te lopen: Extra filter(optie) Optische Drives

[ Voor 13% gewijzigd door TommyboyNL op 07-05-2018 18:48 ]

[BramCoding]

TommyboyNL schreef op maandag 7 mei 2018 @ 18:41:
[...]

Daar is deze voor uitgevonden: http://reviews.informatiq...hamer-cross-platform.html

Verder lijkt de volgende tent 9mm drives aan te bieden: http://www.topmedia.nl/notebook-parts/dvd-rw.html
Geen idee of die tent betrouwbaar is, maar je hebt in elk geval een paar typenummers om op te zoeken.

Edit: En meteen maatregelen getroffen om hier niet nog een keer tegenaan te lopen: Extra filter(optie) Optische Drives

Ik weet niet of ik uberhaupt iets durf bestellen dat geen echte standaard is..
Hoe kan dit nu zo moeilijk zijn amai..

[SMSfreakie]

9 vs 9.5.. zou dat werkelijk weer een verschil zijn?!

[BramCoding]

SMSfreakie schreef op maandag 7 mei 2018 @ 20:24:
9 vs 9.5.. zou dat werkelijk weer een verschil zijn?!

Ik durf het er niet op wagen hoor. Kan mijn geld al niet terugkrijgen bij Alternate omdat de verpakking (lees zakje met een stickertje als sluiting) geopend werd (merkte het pas na het openen op dat dit niet paste).

[SMSfreakie]

zal als ik mijn optical drive (uit een Dell E6440) even opzoeken en meten hoe dik dat ding is..

edit: je zou natuurlijk nog altijd een externe behuizing voor de drive kunnen scoren die je nu hebt (even bij de chinezen kijken voor leuke prijzen!) al weet ik dat extern nog niet de voorkeur heeft...

[ Voor 52% gewijzigd door SMSfreakie op 07-05-2018 20:30 ]

[BramCoding]

SMSfreakie schreef op maandag 7 mei 2018 @ 20:29:
zal als ik mijn optical drive (uit een Dell E6440) even opzoeken en meten hoe dik dat ding is

Na 2 seconden zoeken zou dit volgens mij een 9,5mm interne optical drive moeten zijn.
Snap er echt niets van dat het zo moeilijk te bemachtigen is voor deze Lenovo IdeaPad 320 17AST..

[SMSfreakie]

BramVanha schreef op maandag 7 mei 2018 @ 20:31:
[...]


Na 2 seconden zoeken zou dit volgens mij een 9,5mm interne optical drive moeten zijn.
Snap er echt niets van dat het zo moeilijk te bemachtigen is voor deze Lenovo IdeaPad 320 17AST..

ja de specs zeggen 9.5mm inderdaad. maar is dat dan ook werkelijk zo?
maw ik meet straks even voor je

[BramCoding]

SMSfreakie schreef op maandag 7 mei 2018 @ 20:32:
[...]


ja de specs zeggen 9.5mm inderdaad. maar is dat dan ook werkelijk zo?
maw ik meet straks even voor je

Fijn dat je dat even wil doen, hartelijk dank daarvoor!

[TommyboyNL]

BramVanha schreef op maandag 7 mei 2018 @ 20:27:
[...]


Ik durf het er niet op wagen hoor. Kan mijn geld al niet terugkrijgen bij Alternate omdat de verpakking (lees zakje met een stickertje als sluiting) geopend werd (merkte het pas na het openen op dat dit niet paste).

Dat is dus niet hoe we de WKOA werkt. Ik zou het er niet bij laten zitten.

[BramCoding]

TommyboyNL schreef op maandag 7 mei 2018 @ 20:42:
[...]

Dat is dus niet hoe we de WKOA werkt. Ik zou het er niet bij laten zitten.

Ze verwijzen dus naar hun pagina over retourneren (https://www.alternate.be/Retourneren) waarin staat:
Zullen in geen geval worden teruggenomen:

• gebruikte, bevuilde, beschadigde of onvolledige artikelen
• artikelen waarvan de verpakking (of een deel ervan) geopend werd
• artikelen die op maat van de klant zijn gemaakt
• artikelen die door hun aard niet kunnen worden teruggezonden

Daar tegenin gaan kan ik niet echt denk ik, staat er duidelijk op (ook al vind ik het niet correct).

[TommyboyNL]

AVs zijn niet geldig als zij tegen de wet in gaan. WKOA bepaalt dat je thuis ene product moet kunnen testen zoals dat ook in de winkel kan. Kijken of het past valt daar onder. Ikzelf zou hier snel klaar mee zijn; nog 1 kans geven, grijpen ze die niet dan een negatieve review en ze de URL daar naartoe mailen.

[BramCoding]

TommyboyNL schreef op maandag 7 mei 2018 @ 20:49:
AVs zijn niet geldig als zij tegen de wet in gaan. WKOA bepaalt dat je thuis ene product moet kunnen testen zoals dat ook in de winkel kan. Kijken of het past valt daar onder. Ikzelf zou hier snel klaar mee zijn; nog 1 kans geven, grijpen ze die niet dan een negatieve review en ze de URL daar naartoe mailen.

Thanks voor de tip!

[SMSfreakie]

ik kom met mijn drive uit op 9.1mm

maar ik kan mn schuifmaat niet vinden dus is het niet geheel nauwkeurig

[BramCoding]

SMSfreakie schreef op maandag 7 mei 2018 @ 22:14:
ik kom met mijn drive uit op 9.1mm

maar ik kan mn schuifmaat niet vinden dus is het niet geheel nauwkeurig

Bedankt voor het uitmeten! Dit heeft het nu nog moeilijker gemaakt

[SMSfreakie]

Niemand in de buurt met een 9.x Mm optical drive in een laptop?

[Dav1d]

Heb je al gecontroleerd of de SATA aansluiting daadwerkelijk aanwezig is in de laptop? Het gaat om onderdeel ODD BOARD W/FFC L80XW (5C50P15336).

Volgens de Hardware Maintenance Manual van de 320-17AST zijn deze drives geschikt:
HLDS GUE0N 9.0mm internal DVD RW ODD (5DX0J46488)
PLDS DA-8AESH 9.0mm DVDWriter ODD (5DX0L08424)

Of een van deze, allemaal gelijkwaardig volgens de Lenovo partslookup:
HLDS GUA0N 9.0mm Slim Tray Rambo ODD (25215010)
PSN UJ8HC 9.0mm Slim Tray Rambo ODD (5DX0G86787)
PSN UJ8E2S 9mm Tray Rambo w/o bezel (25215007)
TSST SU-228HB 9.0mm Slim Tray Rambo ODD (5DX0L08425)
PSN UJ8FBS Slim Tray Rambo w/o bezel (25215312)
HLDS GUC0N 9.0mm Slim Tray Rambo ODD (5DX0F85915)
PLDS DA-8A6SH 9.0 Rambomm Slim Tray Rambo ODD (5DX0F86404)
HLDS GU71N Slim SATA Tray Rambo (25213108)
PLDS DA-8A5SH Slim SATA Tray Rambo (25213110)
TSST SU-228FB 9.0mm Rambo ODD (25215832)
TSST SU-228GB 9.0mm Slim Tray Rambo ODD (5DX0H14227)

Daarnaast heb je nog deze bezel en bracket nodig:

ODD BEZEL L80XL TEXTURE COOL GREY (5B30N86570)


ODD BRACKET L80SL (5B40L35764)


Zelf een passend schroefje voor de bracket regelen, of anders deze complete schroevenset:
ACLU1ScrewD-C/D-KB/ODD-D-MB-KB/FAN (90205118)

Verkijgbaar bij de Lenovo serviceshop.

Maar bespaar je de kosten en moeite, ga voor een externe drive.

[BramCoding]

Dav1d schreef op dinsdag 8 mei 2018 @ 13:41:
Heb je al gecontroleerd of de SATA aansluiting daadwerkelijk aanwezig is in de laptop? Het gaat om onderdeel ODD BOARD W/FFC L80XW (5C50P15336).

Volgens de Hardware Maintenance Manual van de 320-17AST zijn deze drives geschikt:
HLDS GUE0N 9.0mm internal DVD RW ODD (5DX0J46488)
PLDS DA-8AESH 9.0mm DVDWriter ODD (5DX0L08424)

Of een van deze, allemaal gelijkwaardig volgens de Lenovo partslookup:
HLDS GUA0N 9.0mm Slim Tray Rambo ODD (25215010)
PSN UJ8HC 9.0mm Slim Tray Rambo ODD (5DX0G86787)
PSN UJ8E2S 9mm Tray Rambo w/o bezel (25215007)
TSST SU-228HB 9.0mm Slim Tray Rambo ODD (5DX0L08425)
PSN UJ8FBS Slim Tray Rambo w/o bezel (25215312)
HLDS GUC0N 9.0mm Slim Tray Rambo ODD (5DX0F85915)
PLDS DA-8A6SH 9.0 Rambomm Slim Tray Rambo ODD (5DX0F86404)
HLDS GU71N Slim SATA Tray Rambo (25213108)
PLDS DA-8A5SH Slim SATA Tray Rambo (25213110)
TSST SU-228FB 9.0mm Rambo ODD (25215832)
TSST SU-228GB 9.0mm Slim Tray Rambo ODD (5DX0H14227)

Daarnaast heb je nog deze bezel en bracket nodig:

ODD BEZEL L80XL TEXTURE COOL GREY (5B30N86570)
[afbeelding]

ODD BRACKET L80SL (5B40L35764)
[afbeelding]

Zelf een passend schroefje voor de bracket regelen, of anders deze complete schroevenset:
ACLU1ScrewD-C/D-KB/ODD-D-MB-KB/FAN (90205118)

Verkijgbaar bij de Lenovo serviceshop.

Maar bespaar je de kosten en moeite, ga voor een externe drive.

Bedankt voor deze info, helaas had ik reeds op die service shop gekeken en vindt deze niets terug voor mijn productnummer. Nuja, ik heb reeds een nieuwe besteld op Aliexpress in de hoop dat de chinezen daar mij wel kunnen helpen. (https://www.aliexpress.co...cable-28/32776910115.html)
