Barebone NAS in de meterkast

[imdos]

Wat heb je nodig:

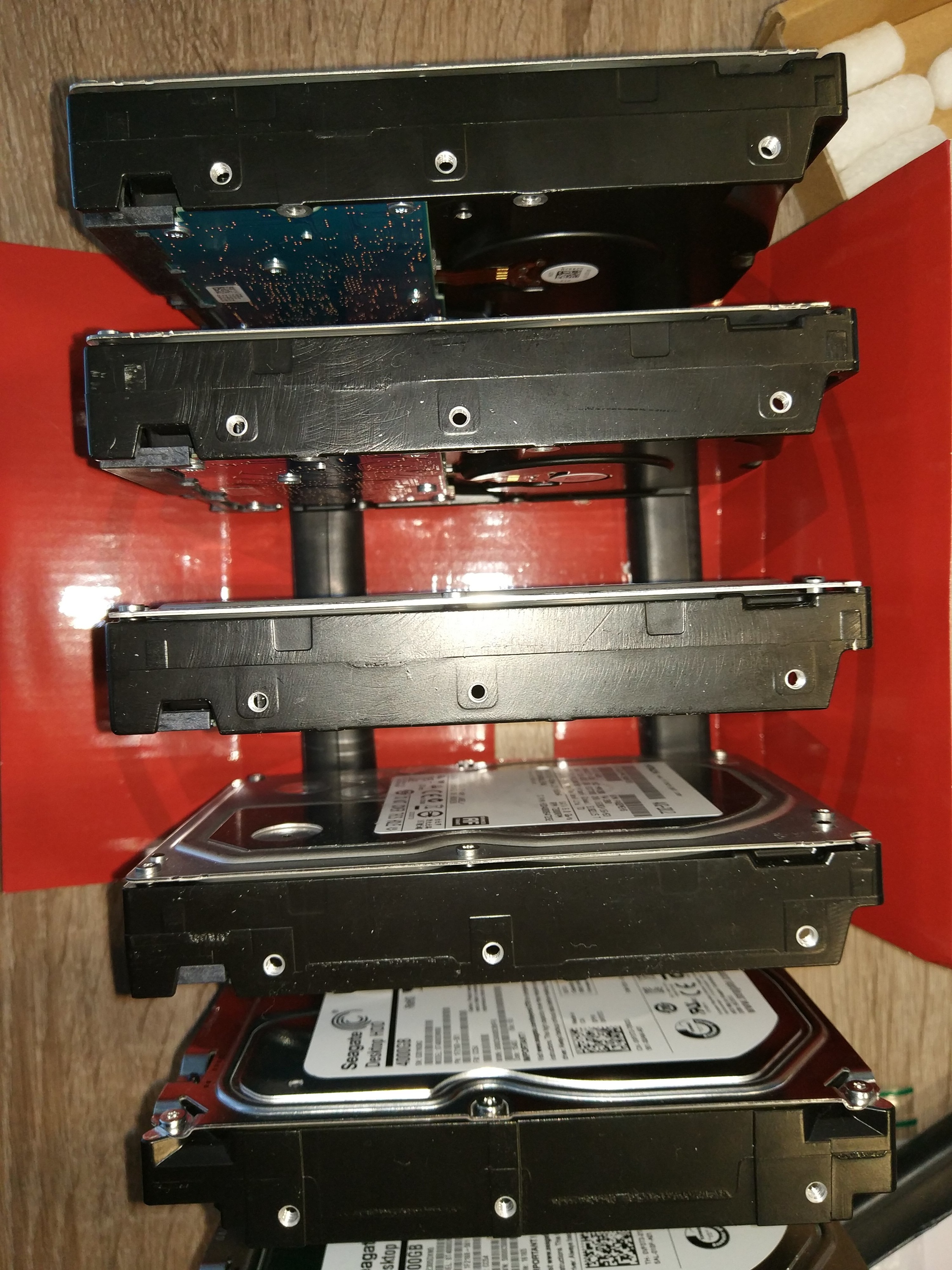

• 1 of meerdere stukken F-dragers te koop bij elke bouwmarkt
• 1 binnenband van fiets verknipt in stukken

Let verder op:

• langere kabels voor je SATA en Power
• langzaam draaiende fans

Waarom:
Ik had een koelere omgeving dan mijn aangeschafte case nodig en de kruipruimte bleek te vochtig. Voor de rest had ik nergens plek voor een nieuwe UTP kabel of was er te veel lawaai gekomen.

barebone NAS

[maartentmm]

Hoe warm wordt het nu in je meterkast dan?

[imdos]

Moet ik nog meten, maar het kan aardig warm worden in de zomer. Aangezien mijn voorkant op ZZW staat.

[rdejongjr]

Leuke oplossing.

Het moederbord kan trouwens wel spontaan ermee ophouden na ~2 jaar uptime!
De SOC uit die serie wil wel eens de geest geven.
https://www.theregister.c...ilures_go_back_18_months/

[ Voor 64% gewijzigd door rdejongjr op 03-05-2018 17:07 ]

[Bloodhoundje]

imdos schreef op donderdag 3 mei 2018 @ 16:07:
Wat heb je nodig:

• 1 of meerdere stukken F-dragers te koop bij elke bouwmarkt
• 1 binnenband van fiets verknipt in stukken

Let verder op:

• langere kabels voor je SATA en Power
• langzaam draaiende fans

Waarom:
Ik had een koelere omgeving dan mijn aangeschafte case nodig en de kruipruimte bleek te vochtig. Voor de rest had ik nergens plek voor een nieuwe UTP kabel of was er te veel lawaai gekomen.

barebone NAS
[afbeelding]	[afbeelding]	[afbeelding]
[afbeelding]

Je weet dat dat roze foam achter het moederbord geleid? Ik zou het er heel snel achter weghalen om schade te voorkomen.:
https://electronics.stack...ctive-vs-dissipative-foam

Anti-Static Foam: Anti-Static foam is a polyurethane foam that is chemically doped with an anti-static agent (surfactant) and colored with a pink dye for identification. Anti-static foam will not generate static charge when it rubs against itself, but will happily pass a charge through itself to anything contained within (thanks to EEVblog for explaining that one).

[FreshMaker]

Idee - leuk, uitvoering, not so much
Kabels om de koperleiding ?
Een hoofdafsluiter half geblokkeerd door bekabeling ?
Onderdelen niet (correct) afgeschermd ?
Losse ( open) fans op de HDD's ?

Ik vermoed dat je alleen woont, of dit niet hebt overlegd met de wederhelft

Zoals ik al zei, idee is goed, maar ik zou toh kijken naar een 'betere' oplossing om alle componenten IN te verstoppen.
Ware het niet dat je nu bijna de hele meterkast onbruikbaar hebt gemaakt voor andere zaken, met de los verspreide onderdelen.

[Racer89]

Wat is dat voor een moederbord als ik vragen mag?

[imdos]

@Bloodhoundje De roze foam is verwijderd. Thanks voor de hint.

@Racer89 Moederbord is een ASRock Rack C2750D4I. Die werd o.a. gebruikt door FreeNAS voor hun Mini's. Het bevat o.a. een passief gekoelde Atom met meedere cores en veel SATA. Maar is nu niet meer goed te koop geloof ik.

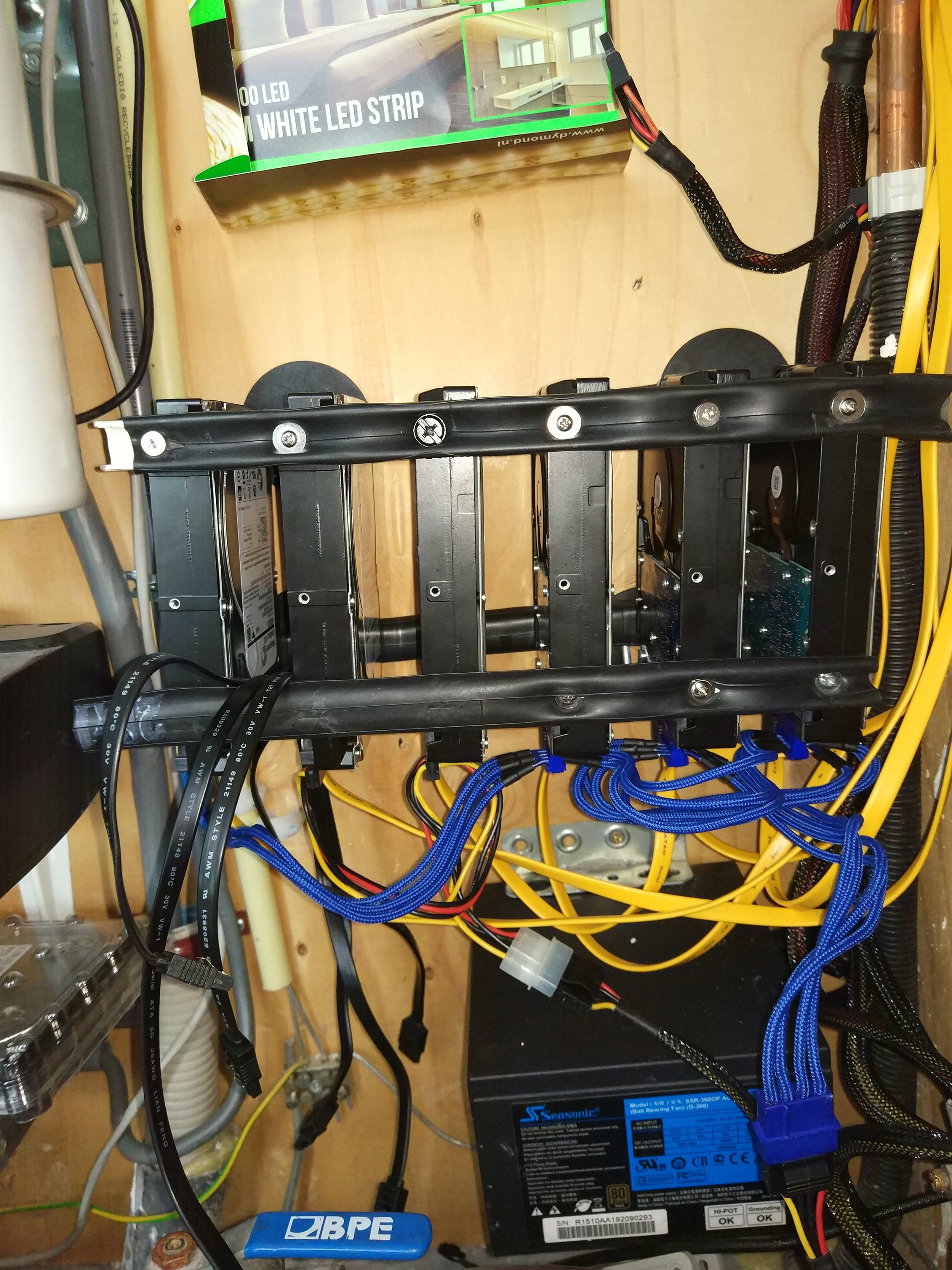

@FreshMaker Ja; de kabels zitten om de koperleiding, hier loopt gas door heen. Die kunnen echt wel wat hebben, evenals de kabels zelf. Die hoofdafsluiter is al lang niet meer geblokkeerd. Dat was tijdelijk, ik snap ook wel dat dit niet kan.
Ik heb nog fan grills liggen, maar aangezien ik de enige ben die in de meterkast komt, zie ik de noodzaak nog niet. Mijn vrouw of de kids komen er niet bij in de buurt.
Verder is dit alleen het onderste gedeelte van mijn meterkast, circa 50 cm wat nu in zicht is. Erboven is alles zonder grote aanpassingen. Daarnaast wat zou je nog meer moeten doen in een meterkast.

Als laatste; Ja, ze zitten niet in een kast, maar juist daarom een goede airflow. Alle onderdelen worden voor de rest gewoon netjes beschermd door de aardedraad. Die zit wel gewoon aangesloten. Ik zie niet in wat je nog meer voor shielding doen.

Mogelijk maak ik nog wel een houten frame er omheen in de toekomst, maar voorlopig ga ik gewoon beginnen met installeren.

[FreshMaker]

imdos schreef op woensdag 16 mei 2018 @ 08:08:

Als laatste; Ja, ze zitten niet in een kast, maar juist daarom een goede airflow.

Is dat wel zo ?
Want zover ik kan bepalen is er juist GEEN airflow nu.
Airflow is de geleiding ( flow ) van lucht om de componenten.

Nu hangen ze maar zo'n beetje in de lucht.
Je zou dan ook de processor zonder koeler kunnen gebruiken, want er is genoeg airflow

Daarbij, warme lucht stijgt, je hebt de fans OP de HDD's liggen, dus je blaast de warme lucht omlaag, die weer terugkomt.
Zou je niet beter de fans aan de onderzijde plaatsen dan ?

[imdos]

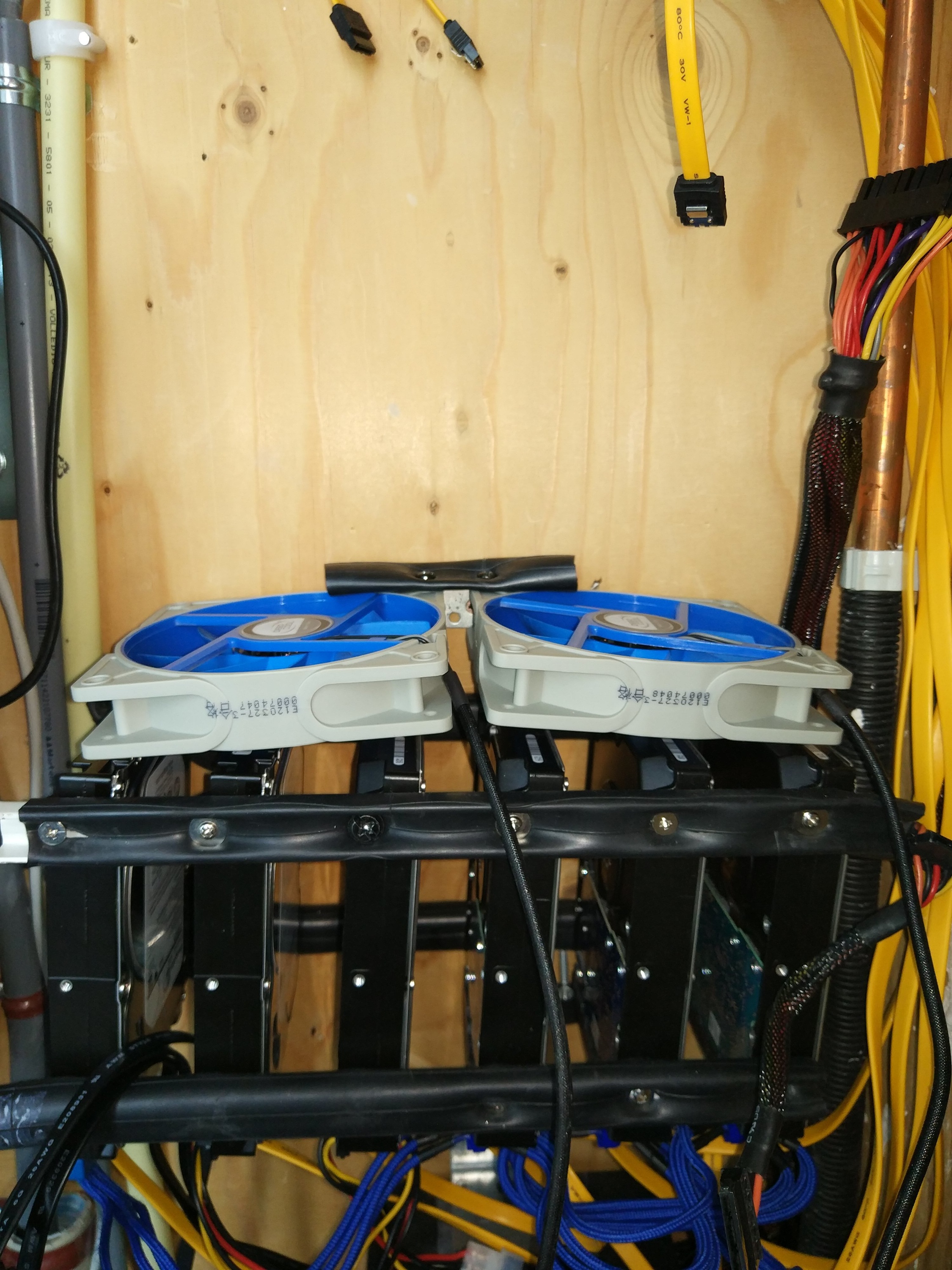

De fans liggen zo dat ze lucht omhoog trekken. Ze trekken dus lucht aan van de onderkant, hopelijk is de spleet onder de deur voldoende voor wat koele lucht.

Door de opstijgende lucht krijgt de processor ook airflow; daarnaast is die passief gekoeld .

[CurlyMo]

Wat een verschrikkelijk slecht idee zeg. Al die losse componenten in een meterkast. Een voeding strak naast en/of kabels om een gasleiding. Een beetje blikseminslag doet zijn ding wel

Houdt rekening met gedoe met je opstal- / inboedelverzekering als er ooit brand uitbreekt in je huis.

Ik ben in ieder geval blij dat ik je buurman niet ben.

[ZaPPZion]

CurlyMo schreef op maandag 28 mei 2018 @ 08:34:
Wat een verschrikkelijk slecht idee zeg. Al die losse componenten in een meterkast. Een voeding strak naast en/of kabels om een gasleiding. Een beetje blikseminslag doet zijn ding wel

Wat gaat een blikseminslag doen dan? De componenten fritueren? Dat doet het sowiezo wel. Gaat de inslag iets doen met het gas in de leiding? Nope, er is geen zuurstof in de leiding, dus de kans op ontbranding is 0. De kabels gaan ook niet door de leiding heen smelten, doen ze dat wel, heb je grotere problemen, want dan is er iets mis met je aardlek of andere stoppen. Al met al zou ik me daar niet zoveel zorgen over maken eerlijk gezegd. Tenzij jij nog een andere uitleg hebt van wat er zou kunnen gebeuren? (Ik kan er geen bedenken)

[CurlyMo]

ZaPPZion schreef op maandag 28 mei 2018 @ 10:27:
[...]

Wat gaat een blikseminslag doen dan? De componenten fritueren? Dat doet het sowiezo wel. Gaat de inslag iets doen met het gas in de leiding? Nope, er is geen zuurstof in de leiding, dus de kans op ontbranding is 0. De kabels gaan ook niet door de leiding heen smelten, doen ze dat wel, heb je grotere problemen, want dan is er iets mis met je aardlek of andere stoppen. Al met al zou ik me daar niet zoveel zorgen over maken eerlijk gezegd. Tenzij jij nog een andere uitleg hebt van wat er zou kunnen gebeuren? (Ik kan er geen bedenken)

Volgens mij snap je prima wat ik bedoel en is bliksem één van de illustratieve voorbeelden van wat er mis kan gaan. Daarnaast bestaat er niet voor niks een NEN1010 norm voor elektrische installaties. Voor je eigen veiligheid en dat van je buren.

[evilution]

Wat is eigenlijk de bedoeling van dit topic? Persoonlijk vind ik het een tyfuszooi.

[ZaPPZion]

CurlyMo schreef op maandag 28 mei 2018 @ 11:28:
[...]

Volgens mij snap je prima wat ik bedoel

Eigenlijk niet, dat meen ik serieus. Ik snap dat het niet een ideale situatie is, maar echt gevaarlijk lijkt het me niet.

[CurlyMo]

ZaPPZion schreef op maandag 28 mei 2018 @ 13:00:
[...]

Eigenlijk niet, dat meen ik serieus. Ik snap dat het niet een ideale situatie is, maar echt gevaarlijk lijkt het me niet.

Omdat je er vanuit gaat dat alles goed zit zoals je (verbinden van je gas)leidingen, voeding, moederbord, bekabeling. Maar je wilt ook dat als er iets mis gaat dit niet gelijk gevaarlijk wordt. Dat als je moederbord doorbrand zonder dat de stoppen doorslaan niet je hardboard meterkast plaat in de fik vliegt.

Zo bleken wij in onze nieuwe woning een klein gaslek te hebben. Was door niemand opgemerkt en was ook niet op te merken geweest als we niet de slimme meter hadden laten plaatsen. Je had echt specialistische apparatuur nodig om het te meten. Dat wil niet zeggen dat het gaslek niet groot genoeg had kunnen worden voor een klein vlammetje. Als er maar in de buurt van de leiding een bron was geweest dat vonken kan veroorzaken en we het probleem niet op tijd hadden opgelost.

[ZaPPZion]

True, daar had ik nog niet zo aan gedacht, thanks voor de verheldering

[Bart ®]

CurlyMo schreef op maandag 28 mei 2018 @ 13:13:
[...]

Omdat je er vanuit gaat dat alles goed zit zoals je (verbinden van je gas)leidingen, voeding, moederbord, bekabeling. Maar je wilt ook dat als er iets mis gaat dit niet gelijk gevaarlijk wordt. Dat als je moederbord doorbrand zonder dat de stoppen doorslaan niet je hardboard meterkast plaat in de fik vliegt.

Zo bleken wij in onze nieuwe woning een klein gaslek te hebben. Was door niemand opgemerkt en was ook niet op te merken geweest als we niet de slimme meter hadden laten plaatsen. Je had echt specialistische apparatuur nodig om het te meten. Dat wil niet zeggen dat het gaslek niet groot genoeg had kunnen worden voor een klein vlammetje. Als er maar in de buurt van de leiding een bron was geweest dat vonken kan veroorzaken en we het probleem niet op tijd hadden opgelost.

Je overdrijft het wel enigszins. Miljoenen Nederlanders hebben apparatuur in hun meterkast. Modem/router, stopcontact, lampje, etc. Weet je zeker dat jouw buurman dat allemaal niet heeft?

[CurlyMo]

Bart ® schreef op maandag 28 mei 2018 @ 13:18:
[...]
Je overdrijft het wel enigszins. Miljoenen Nederlanders hebben apparatuur in hun meterkast. Modem/router, stopcontact, lampje, etc. Weet je zeker dat jouw buurman dat allemaal niet heeft?

Precies, dat heb ik ook, maar wel in een veilig behuizing en niet met de (interne) kabels om een gasleiding heen geknoopt.

[Bart ®]

CurlyMo schreef op maandag 28 mei 2018 @ 13:19:
[...]

Precies, dat heb ik ook, maar wel in een veilig behuizing en niet met de kabels om een gasleiding heen geknoopt.

Want een vonkje van schakelende apparatuur in een behuizing kan niet een gaslek ontsteken? Daarnaast kun je prima geisoleerde kabels tegen een gasleiding aanleggen. Een koperen gas- of waterleiding als aarding gebruiken is een minder goed plan, maar lekker boeiend als je een kabeltje vastplakt op een leiding. Het is niet profi, maar ook geen risico.

[CurlyMo]

Bart ® schreef op maandag 28 mei 2018 @ 13:22:
[...]

Want een vonkje van schakelende apparatuur in een behuizing kan niet een gaslek ontsteken? Daarnaast kun je prima geisoleerde kabels tegen een gasleiding aanleggen. Een koperen gas- of waterleiding als aarding gebruiken is een minder goed plan, maar lekker boeiend als je een kabeltje vastplakt op een leiding. Het is niet profi, maar ook geen risico.

Er zit een verschil tussen je computer in losse componenten in je meterkast installeren of een kabeltje van je router door je meterkast te hebben lopen. Dat zie jij toch ook wel.

[Bart ®]

CurlyMo schreef op maandag 28 mei 2018 @ 13:24:
[...]

Er zit een verschil tussen je computer in losse componenten in je meterkast installeren of een kabeltje van je router door je meterkast te hebben lopen. Dat zie jij toch ook wel.

Er zit geen verschil tussen een voeding in een veilige behuizing, of een voeding in de open lucht. Beide kunnen bij een gaslek een explosie veroorzaken. Dat zie jij toch ook wel.

[CurlyMo]

Bart ® schreef op maandag 28 mei 2018 @ 13:27:
[...]

Er zit geen verschil tussen een voeding in een veilige behuizing, of een voeding in de open lucht. Beide kunnen bij een gaslek een explosie veroorzaken. Dat zie jij toch ook wel.

Ander voorbeeld:
Bij een kennis was een waterleiding op de eerste verdieping gesprongen terwijl ze op vakantie waren. Stoppen vlogen eruit en de hele eerste en begane grond doorweekt. De meterkast moest gerenoveerd worden, want het hardboard was doorweekt.

Nu bleken de meterkasten van hem en de buren geschakeld te zitten. Oftewel, als je een gat in het hardboard van de meter zou boren zou je zo naar de buren kunnen zwaaien. Hun meterkast moest ook aangepakt worden. Zijn stroom lag er af wegens de kortsluiting door het water, maar dat van de buren niet. Wel fijn dat ze niet direct elektronica los tegen het nu natte hardboard hadden geschroefd.

[lasharor]

Waarom zit dit nu eigenlijk niet in een case? wat is de toegevoegde waarde om het op deze manier te doen? Ik begrijp dat het goedkoper is maar, dit ziet er toch niet uit?

[Bart ®]

CurlyMo schreef op maandag 28 mei 2018 @ 13:30:
[...]

Ander voorbeeld:
Bij een kennis was een waterleiding op de eerste verdieping gesprongen terwijl ze op vakantie waren. Stoppen vlogen eruit maar wel de hele eerste en begane grond doorweekt. De meterkast moet gerenoveerd worden, want het hardboard was doorweekt.

Nu bleken de meterkasten van hem en de buren geschakeld te zitten. Oftewel, als je een gat in het hardboard van de meter zou boren zou je zo naar de buren kunnen zwaaien. Hun meterkast moet ook aangepakt worden. Zijn stroom lag er af wegens de kortsluiting door het water, maar dat van de buren niet. Wel fijn dat ze niet direct elektronica los tegen het nu natte hardboard hadden geschroefd.

En jij weet dat deze zeldzame situatie ook bij TS speelt?

[CurlyMo]

Bart ® schreef op maandag 28 mei 2018 @ 13:33:
[...]

En jij weet dat deze zeldzame situatie ook bij TS speelt?

Ik heb geen zin om eindeloos te moeten toelichten waarom dit gewoon een slecht idee is. Dat jij daar anders over denkt. Even goede vrienden.

[Bart ®]

CurlyMo schreef op maandag 28 mei 2018 @ 13:35:
[...]

Ik heb geen zin om eindeloos te moeten toelichten waarom dit gewoon een slecht idee is. Dat jij daar anders over denkt. Even goede vrienden.

Je hoeft het inderdaad niet toe te lichten hoor. Ik denk dat je spijkers op laag water zoekt.

[CurlyMo]

Bart ® schreef op maandag 28 mei 2018 @ 13:37:
[...]

Je hoeft het inderdaad niet toe te lichten hoor. Ik denk dat je spijkers op laag water zoekt.

Als laatste vraag dan. Vind je het een goed idee om zo een NAS in je meterkast te verwerken? Dat je het niet gevaarlijk acht tot daar aan toe.

[Bart ®]

CurlyMo schreef op maandag 28 mei 2018 @ 13:45:
[...]

Als laatste vraag dan. Vind je het een goed idee om zo een NAS in je meterkast te verwerken? Dat je het niet gevaarlijk acht tot daar aan toe.

Tja, ligt eraan hoe je je meterkast gebruikt. Ik had zelf jarenlang een NAS (gewoon een Synology) in de meterkast, maar die stond op een plank die ik helemaal bovenin de meterkast had gemonteerd. Daarnaast stonden een switch, een externe HDD, een router, en een modem. Stond best vol met snoeren en dergelijke. Kon geen kwaad. Zag er wel wat netter uit, en het zat niet in de weg.

Er spelen wat mij betreft een paar vragen:
1. Warmte-ontwikkeling. Alhoewel dat niet uitmaakt in welke vorm je NAS is, netjes in een behuizing of zo in losse onderdelen.
2. Mechanische aanraakveiligheid. Scherpe randjes en dergelijke. Elektrisch is alles afgeschermd dan wel een veilige spanning, dus dat is veilig. Maar moet je vaak in je meterkast zijn, om iets te pakken (stofzuiger of zo), dan wil je niet dat je telkens je handen openhaalt als je even niet uitkijkt.

Is de warmte geen probleem, en hoef je verder nooit in je meterkast te zijn, dan zie ik geen probleem om het op te lossen zoals TS heeft gedaan. Er wordt hier in dit topic ook gesproken over de esthetiek, maar ik houd geen modeshows in mijn meterkast, dus dat zou mij persoonlijk totaal niet boeien.

[CurlyMo]

Bart ® schreef op maandag 28 mei 2018 @ 13:51:
[...]

Tja, ligt eraan hoe je je meterkast gebruikt. Ik had zelf jarenlang een NAS (gewoon een Synology) in de meterkast, maar die stond op een plank die ik helemaal bovenin de meterkast had gemonteerd. Daarnaast stonden een switch, een externe HDD, een router, en een modem. Stond best vol met snoeren en dergelijke. Kon geen kwaad. Zag er wel wat netter uit, en het zat niet in de weg.

Hier verschillen we dus ook niet van mening. Dat had ik namelijk ook net als vele tweakers in het Nette lan afwerking topic.

[FreshMaker]

Maargoed, om dan terug te komen op het topic, IS het werkelijk koeler ?
Want ik betwijfel dat tenzeerste.

In een case wordt een airflow gecreeërd, koel in - warm uit
Dat is hier niet aan de orde, het is niet zo dat omgeving = onderdelen temperatuur.

[imdos]

De disken worden nu 41 á 42 graden. Eigenlijk hetzelfde heb ik het idee. Maar vandaag was het natuurlijk ook wel extreem warm...

[CurlyMo]

imdos schreef op maandag 28 mei 2018 @ 21:53:
De disken worden nu 41 á 42 graden. Eigenlijk hetzelfde heb ik het idee. Maar vandaag was het natuurlijk ook wel extreem warm...

Mijn HDD's worden zo'n 36 graden met dit weer. Dat is in een serverkast (pricewatch: Norcotek RPC-4216 in een inloop(kleding)kast (dus vergelijkbaar qua binnenklimaat met een meterkast) met de ventilatoren op de stilste stand. Dat sluit aan bij wat @FreshMaker ook al aangaf. Eén van de factoren dat een goede behuizing van een slechte onderscheid is de airflow. Jouw zelfbouw iets is in zijn geheel niet geoptimaliseerd voor airflow en zal dus voor geen meter koelen.

[sugarlee89]

Meterkasten geschakeld met alleen hardboard? Hebben ze als eerste de meterkast gebouwd? Beginnen toch gewoon met muren hoop ik

[CurlyMo]

sugarlee89 schreef op maandag 28 mei 2018 @ 23:17:
Meterkasten geschakeld met alleen hardboard? Hebben ze als eerste de meterkast gebouwd? Beginnen toch gewoon met muren hoop ik

Die dingen komen voor. Ik heb het ook niet verzonnen.

[imdos]

CurlyMo schreef op maandag 28 mei 2018 @ 23:26:
[...]

Die dingen komen voor. Ik heb het ook niet verzonnen.

Geluukig niet bij mij. Ik woon in een Nieuwbouw en er zit nog een muur tussen. Vrijwel alles zit aan de muur van de WC, waar aan de andere kant niets hangt.

T.a.v. de temperaturen; ik ga nog even een houten frame maken om er overheen te plaatsen met een intake aan de onderkant om de lucht meer te sturen.

Wel bedankt voor het meedenken. Zo komt de monteur van de stedin mijn slimme meter plaatsen; als het echt niet mag, dan zal ik het toch moeten verwijderen.

Ik heb ook zitten denken aan een 1U kast ofzo, maar die moet ik haast wel tegen de deur monteren en dan zit ik helemaal met vibraties en andere problemen. Mijn kruipruimte is namelijk te vochtig en dat mag ook niet met die spanning onder de vloer.

[CurlyMo]

imdos schreef op dinsdag 29 mei 2018 @ 10:26:
[...]
Wel bedankt voor het meedenken. Zo komt de monteur van de stedin mijn slimme meter plaatsen; als het echt niet mag, dan zal ik het toch moeten verwijderen.

Ik zou je willen adviseren het eens voor te leggen in dit topic Het grote topic voor Elektra huisinstallaties - Deel 1 Daar zitten de mensen die de NEN1010 goed kennen. De uitkomst is denk ik wel voorspelbaar. Maar de verzekering bellen kan je altijd zelf en het ze voorleggen.

[ Voor 7% gewijzigd door CurlyMo op 29-05-2018 11:15 ]

[Rone]

Je kunt dit wellicht beter kwijt in één van de verzameltopics. Als de enige discussiewaarde neerkomt op een welles/nietes over veiligheid, dan is me niet duidelijk waarom er een apart topic voor nodig is.
