Zelfbouw. Geen beeld bij op starten

[Sharad R]

Veel topics met het zelfde probleem, echter kan ik daaruit de oorzaak niet halen.

Ik denk zelf aan een defecte mobo.
Opstelling is als volgt:

#	Product	Prijs	Subtotaal
1	Intel Pentium G4560 Boxed	€ 50,84	€ 50,84
1	ASRock B250M-HDV	€ 59,-	€ 59,-
1	Cooler Master Silencio 352	€ 56,66	€ 56,66
1	Logitech MK120 (Qwerty)	€ 20,50	€ 20,50
1	Crucial CT8G4DFD8213	€ 80,95	€ 80,95
1	be quiet! Straight Power 10 400W	€ 70,23	€ 70,23
1	Crucial MX300 2,5" 275GB	€ 78,50	€ 78,50
1	Kingston A400 120GB	€ 32,99	€ 32,99
Bekijk collectie Importeer producten		Totaal	€ 449,67

Na jaren geleden vele zelfbouw gedaan te hebben nu weer de stap gemaakt met dochterlief.
De pc geeft geen beeld op zowel hdmi als vga dsub.

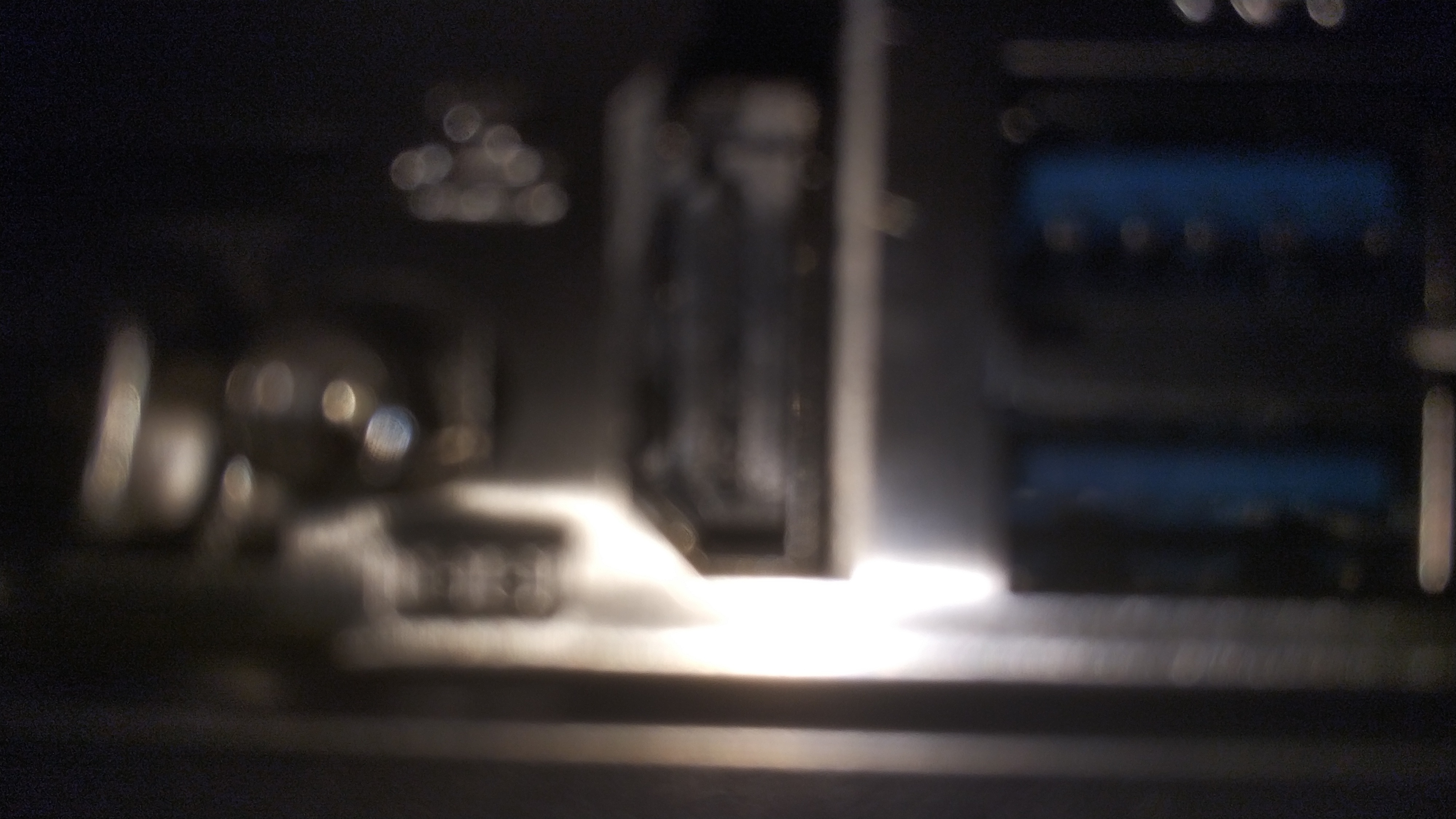

Ik heb wel het idee dat de hdmi connector gebroken is, kan je helaas niet goed zien op de foto. De backplane zat er een beetje voor gevouwen toen we de kabel er in duwde.

Ook bij het opstarten geen piep oid. Heb alle schijven los gekoppeld, geheugen eruit gehaald. Nog steeds geen piep.
lampjes op muis en kb doen het ook niet.

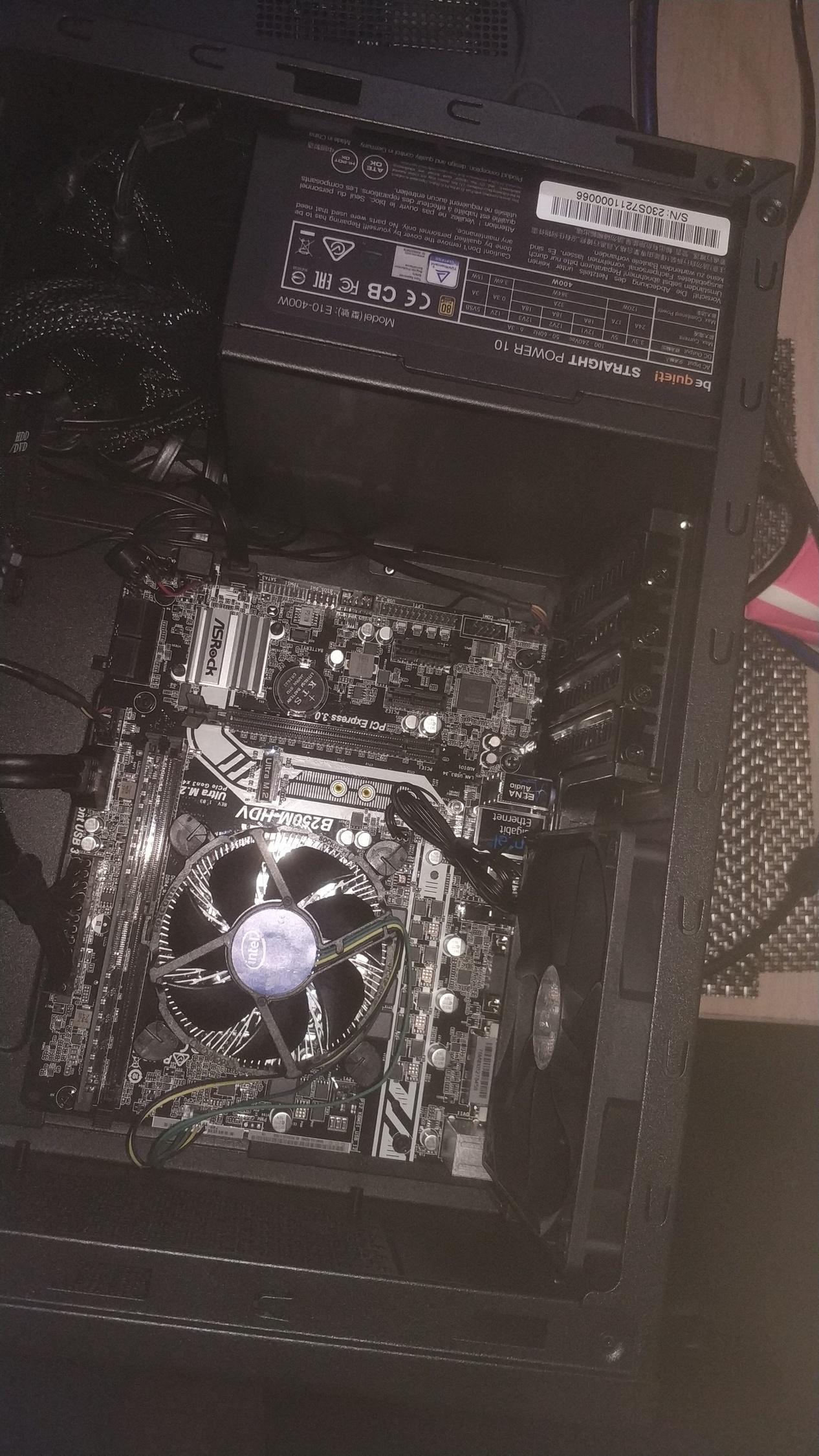

Hoop dat de foto's een beetje duidelijk zijn.

[Room42]

Sharad R schreef op vrijdag 27 april 2018 @ 02:20:
[...]

[afbeelding]

[...]

Hoop dat de foto's een beetje duidelijk zijn.

Wat had die foto precies toe moeten voegen?

[TECHcrime]

Is het een nieuw of 2de hands mobo? Heb je anders nog ergens een simpele GPU liggen om daarmee te testen?

[Sharad R]

Alles nieuw.
Helaas geen andere videokaart liggen.

Tegenwoordig is sinds enkele jaren een on-board voldoende voor mijn werkzaamheden

[Uszka]

Sluit de 4 pins cpu voeding aan. Zit linksboven de cpu.

[Verwijderd]

Uszka schreef op vrijdag 27 april 2018 @ 07:24:
Sluit de 4 pins cpu voeding aan. Zit linksboven de cpu.

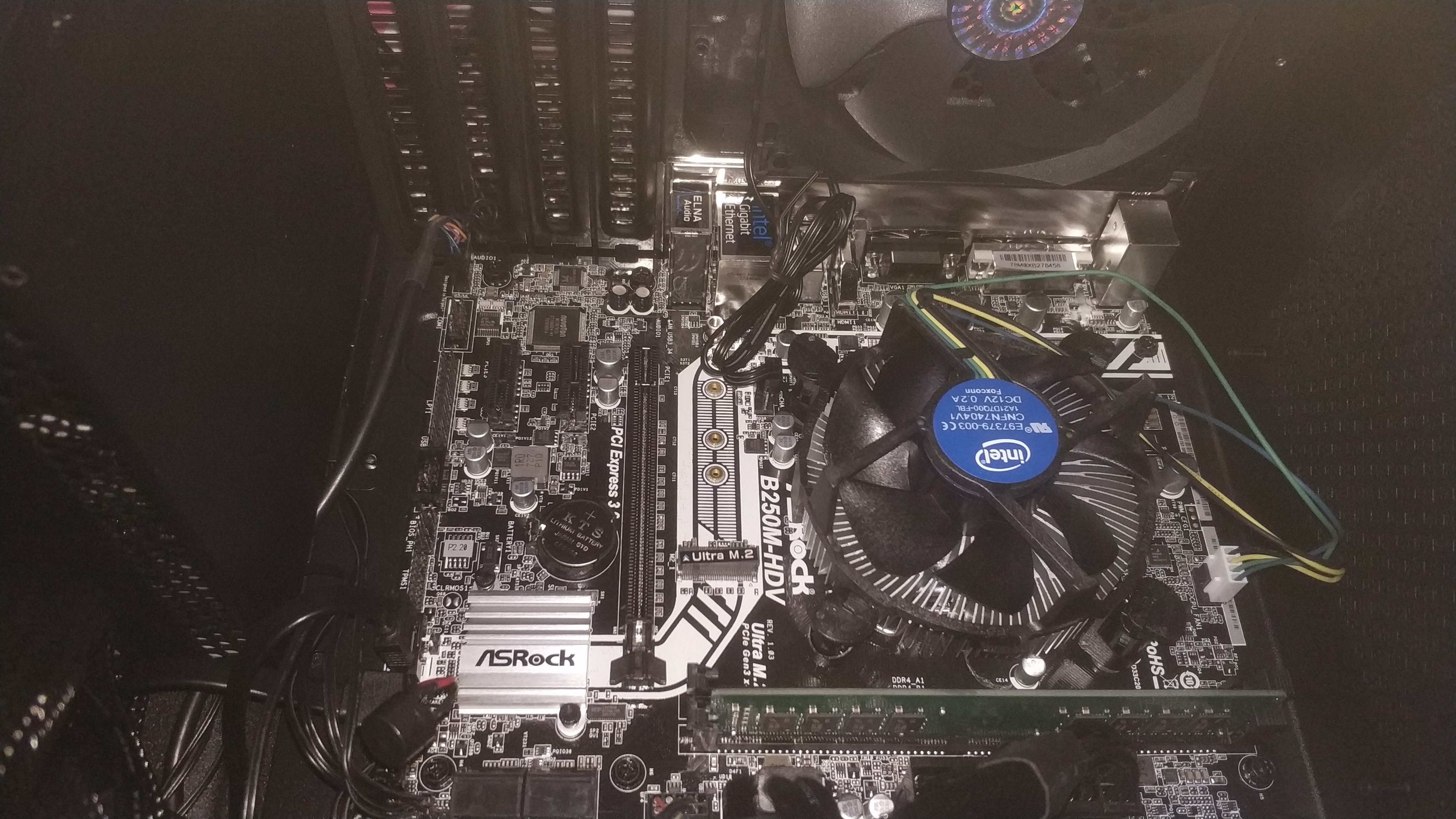

Dit inderdaad. Je hebt je CPU voeding niet aangesloten. Ik zie hem op de foto zitten, 12V1 staat er bij.

[ Voor 22% gewijzigd door Verwijderd op 27-04-2018 07:41 ]

[rdejongjr]

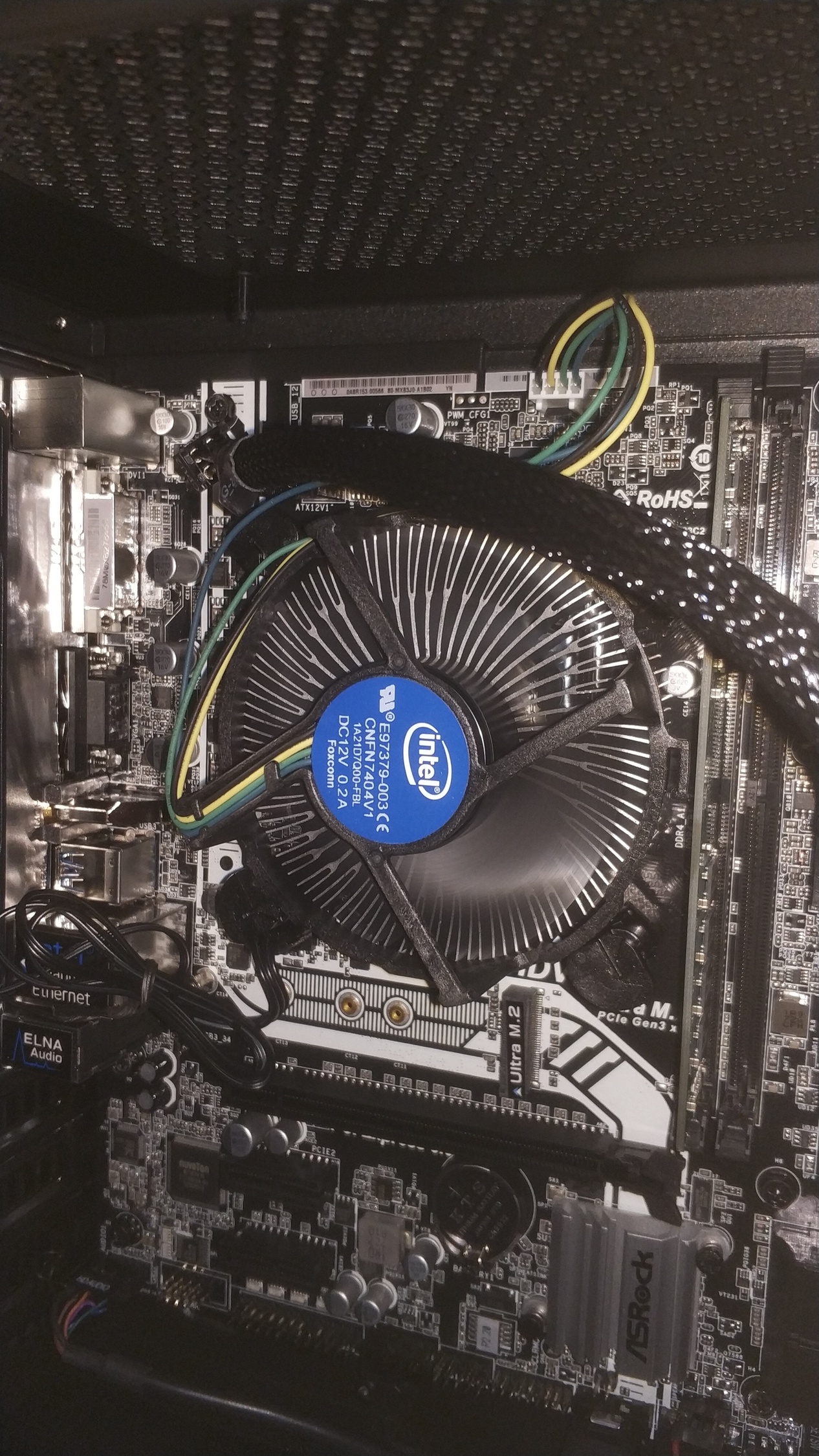

En je koeler zit los, niet heel boeiend voor het opstarten maar wel handig als je meer dan 800mhz uit je cpu wil halen?

[ Voor 71% gewijzigd door rdejongjr op 27-04-2018 08:33 ]

[Nemesizz]

rdejongjr schreef op vrijdag 27 april 2018 @ 08:31:
En je koeler zit los, niet heel boeiend voor het opstarten maar wel handig als je meer dan 800mhz uit je cpu wil halen?

Dit viel mij ook op.

Even aanvulling hierop, koeler vastdrukken en NIET met de pijltjes meedraaien, want dan unlock je de koeler weer.

Dus eerst de pushpins terug draaien (andere kant op dan de pijltjes wijzen), dán vastdrukken en laten zitten, dus niet met de pijltjes meedraaien.

[Bad Brains]

Zie ook geen "lipje" boven op je USB/PS2 blok (recht boven in je bracket)
Gebeurt nog wel eens dat mensen deze "lip" in de USB poort duwen zonder het in de gaten te hebben.

[Sharad R]

Bedankt voor de snelle en inhoudelijke replies.

Ben geen lipje tegen gekomen in of bij de USB poorten.

Het aansluiten van de 12v cpu kabel heeft het opgelost. Dacht 2 vga power kabels te hebben maar er zat ook een cpu power tussen verborgen.

Ik heb de 4 clips van de cpu cooler weer counter clockwise gedraaid. Kon ze echter niet meer vastdrukken.
Heb ze dus nog een keer met de pijlen meegedraaid, omhoog getrokken, terug gedraaid en weer naar beneden geduwd.

Kunnen jullie zien of het wel goed is?


Nu zou het goed moeten zijn...
pc start iig nu op...

[ Voor 15% gewijzigd door Sharad R op 27-04-2018 23:10 ]
