[Mod] AmmoCan Bluetooth Speaker

[Ron]

na een lange tijd geïnteresseerd te zijn geweest in elektronica vond ik het tijd worden om een keer zelf iets te bouwen. gezien ik met mijn huidige bluetooth speaker niet bepaald tevreden ben en het allemaal zelf beter te kunnen bij deze een buildog van mijn bluetooth speaker.

laten we maar bij 't begin beginnen. op marktplaats zag ik twee munitiekistjes staan, en in een opwelling heb ik deze gekocht.







Een ruwe schets van wat ik qua circuit wil.
omdat ik het om te beginnen niet al te lastig wil maken zal ik voor de meeste componenten pre-build onderdelen gebruiken.



de onderdelen netjes uitgelegd.
de komende dagen zal ik nog wat meer foto's plaatsen van de voortgang

[ Voor 70% gewijzigd door Ron op 26-03-2018 00:08 ]

[Yaksa]

De onderste twee plaatjes doen het niet bij mij (Windows 7, Firefox)

[Ron]

Yaksa schreef op zondag 25 maart 2018 @ 17:28:
De onderste twee plaatjes doen het niet bij mij (Windows 7, Firefox)

zojuist aangepast, zou nu moeten werken



speakertjes zijn binnen, een setje van twee visaton FR10's
deze 25 watt speakers zouden voldoende herrie moeten maken.

http://www.visaton.de/en/...range-systems/fr-10-4-ohm

Daarna heb ik geprobeerd met een gatenzaag de gaten voor de speakers uit te zagen



Niet helemaal het resultaat waar ik op gehoopt had.



de enige optie die ik zo snel zag was het gat handmatig d'r uitslaan met een beitel.



een uur later, en met spierpijn in m'n rechterarm heb ik beide gaten d'r in.
De gaten zijn nog vrij ruw, maar niets wat met een veil niet op te lossen valt



morgen maar weer verder gaan!

[ Voor 3% gewijzigd door Ron op 26-03-2018 00:20 ]

[ronnie vd]

Leuk project!

Het kan zijn dat je last krijgt van bijgeluiden door een aardlus tussen voeding van de versterker en de voeding van de bt print.
Die voorkom je hiermee:
12v in 5v uit:
https://rover.ebay.com/ro...Fulk%2Fitm%2F292473668518
12v in 12v uit:
https://rover.ebay.com/ro...Fulk%2Fitm%2F263028214561

Ik weet niet of je bt print zijn instellingen onthoudt, zo niet dan begint deze elke keer weer vol volume.
In dat geval zou ik een volume potmeter adviseren.
https://rover.ebay.com/ro...Fulk%2Fitm%2F263028214561
Of
https://rover.ebay.com/ro...Fulk%2Fitm%2F302660930506

[Ron]

Ik ben heel eerlijk gezegd een beetje vergeten om dit te updaten, 't project is al meer dan een jaar af en in gebruik.

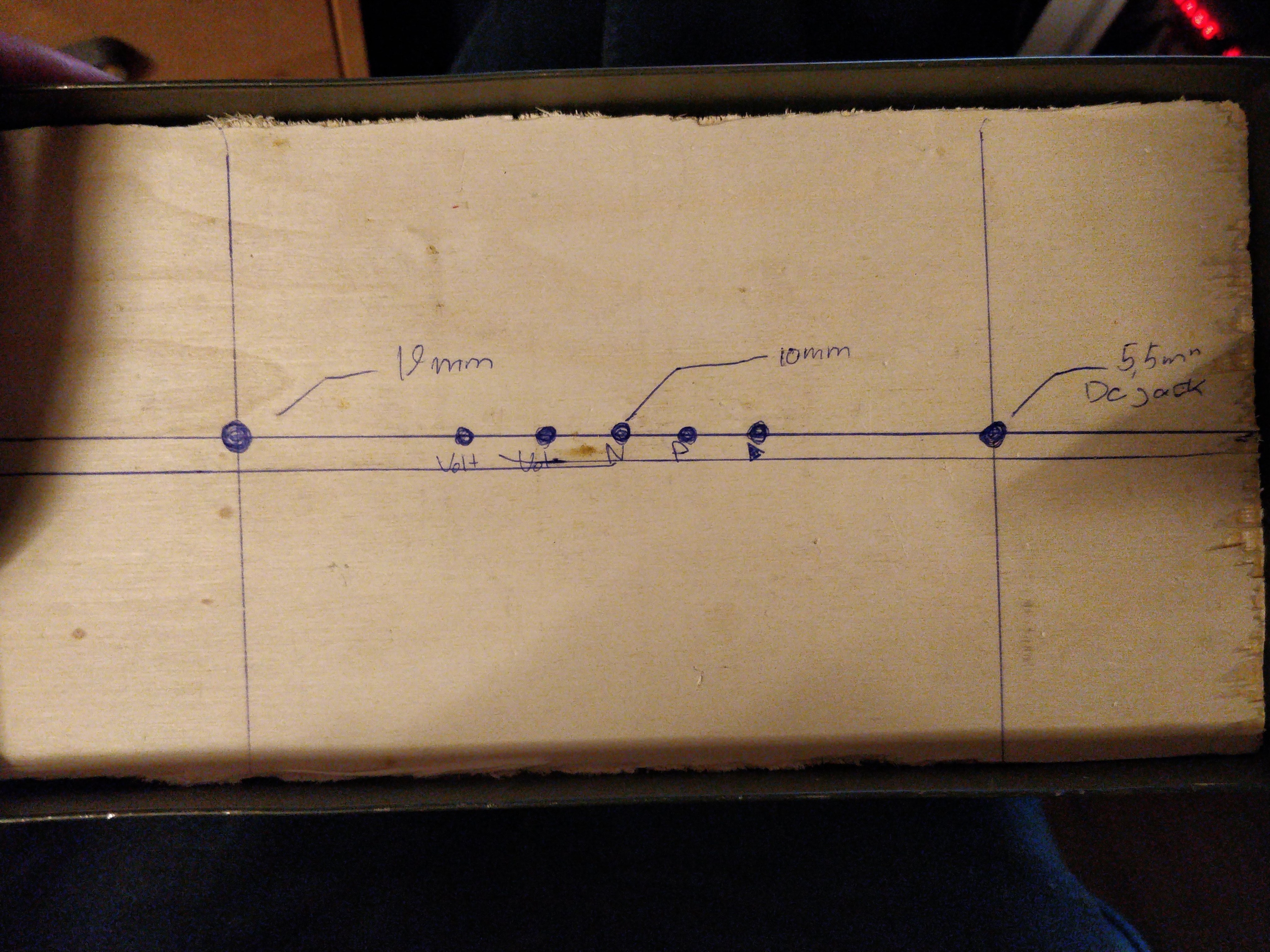

Ik heb een proof of concept gemaakt in hout, uiteindelijk is het doel om dit te vervangen met een metalen cover.

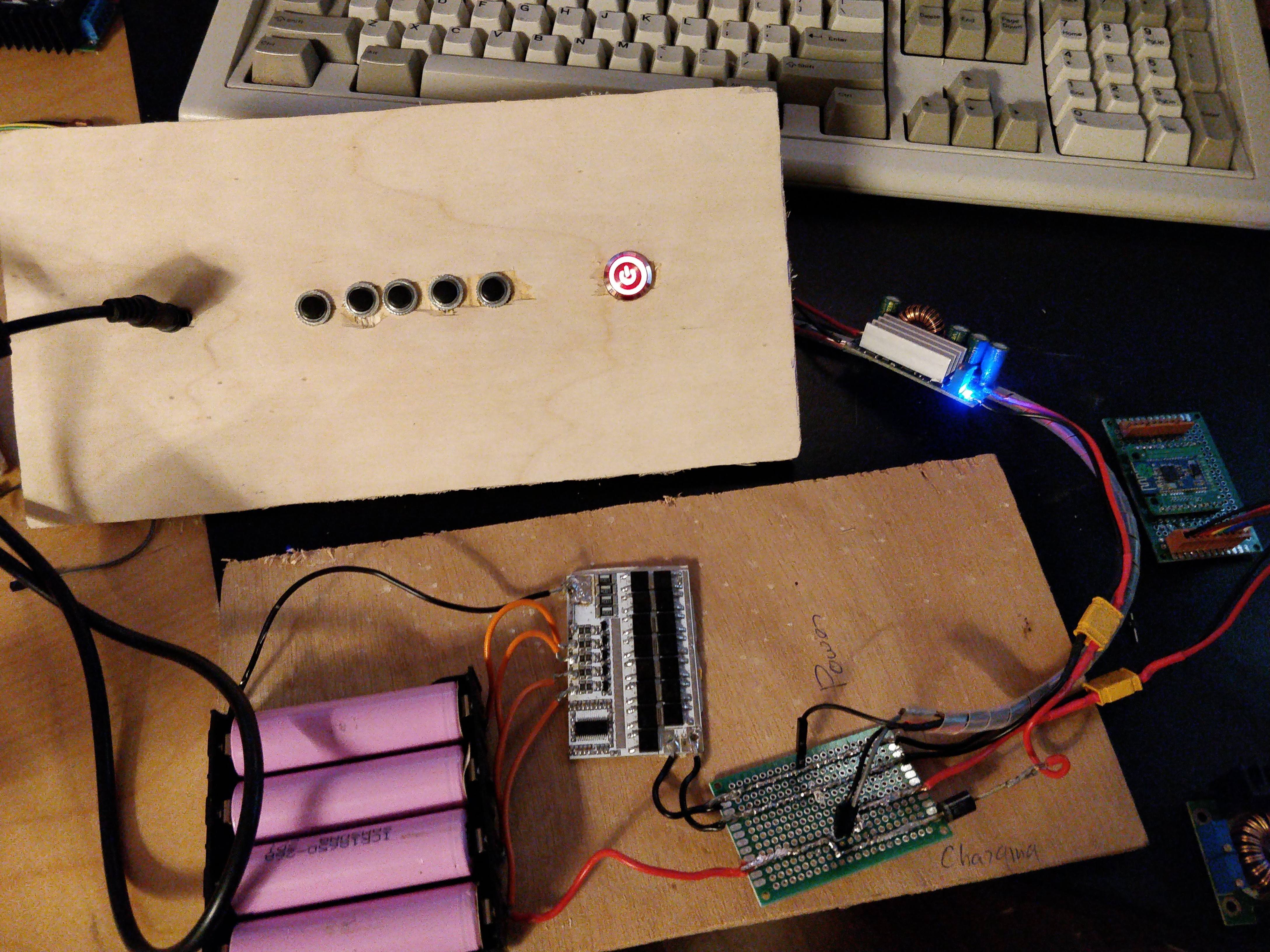

alles assembled.

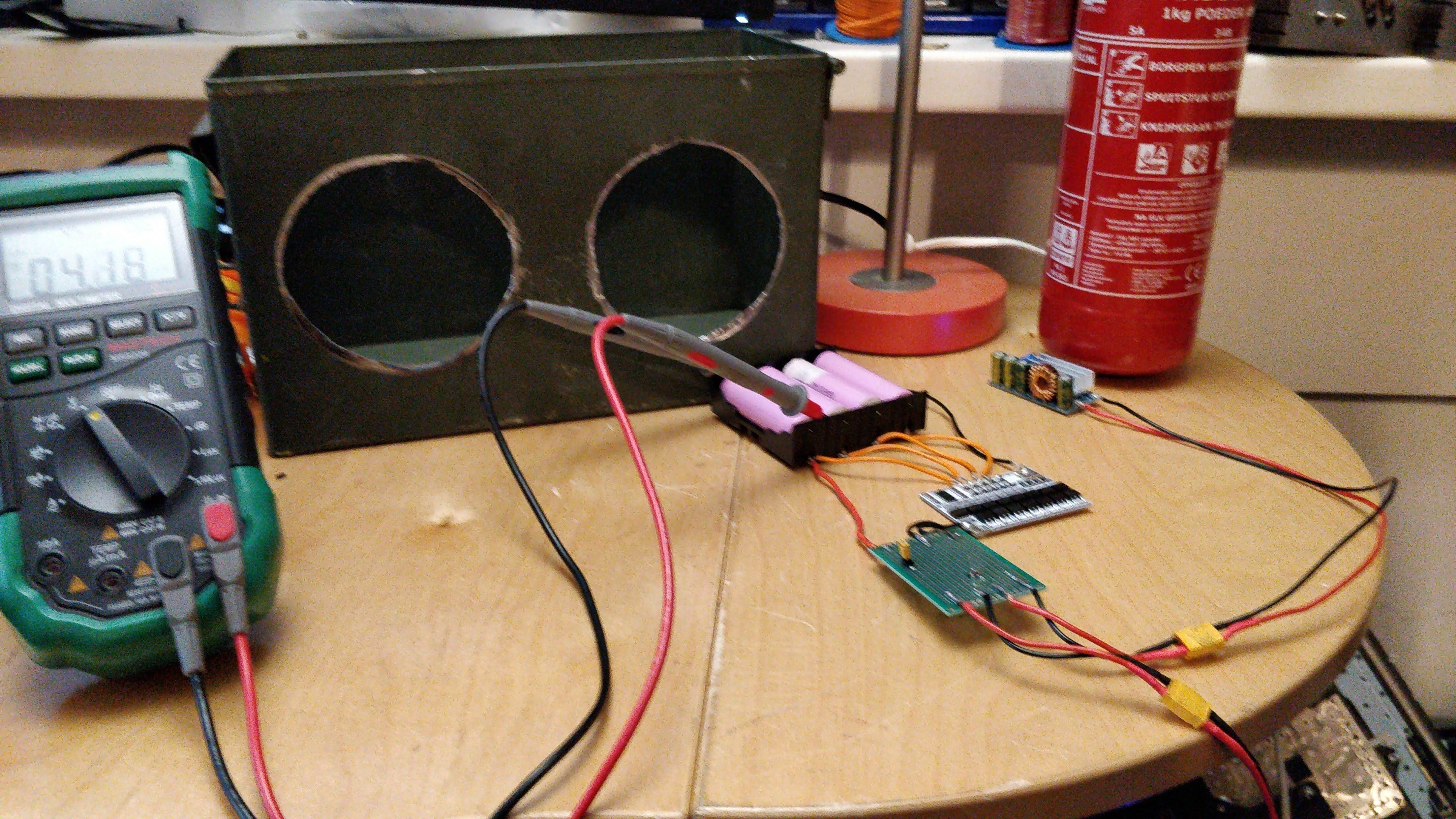

toch nog even testen, voor de zekerheid een brandblusser er bij.

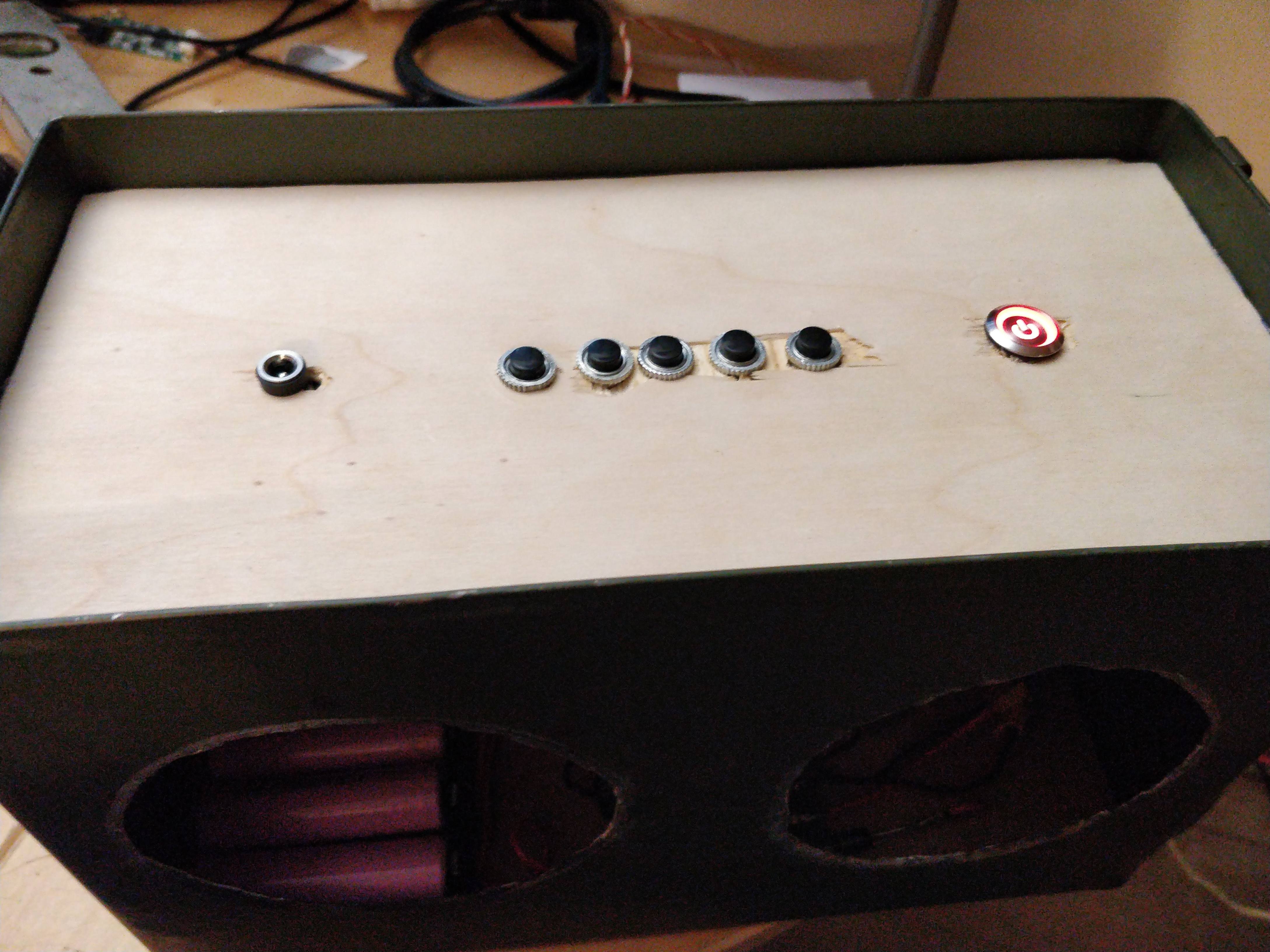

en een test fit gemaakt zonder de conussen.



Ondertussen is er ook al een tweede versie in de maak zonder alle chinese modules, maar dat post ik een volgende keer weer.
