Wat is dit voor minicomputertje?

[MrHmmm]

Over de post ontvang ik een originele reclameactie. Een folder met daarin een video op scherm.
Direct het mes erin dus! Er zit een USB-b aansluiting op en een knap schermpje...

Is er iemand die enig idee heeft wat dit voor systeempje/scherm is en of ik hier zelf mee 'aan de slag' kan gaan?
Ik heb gezocht op de 'V100' chip, maar kan niets zinnigs vinden.

[wizai]

Ik zie een flash chip, en een ram chip.
De V100 chip is niet echt te vinden, maar wellicht zit daar een video input op...
Datasheet opsporen en even puzzelen/solderen

[ Voor 15% gewijzigd door wizai op 29-01-2018 10:59 ]

[Kaalus]

Weet niet precies of dat scherm nog ergens op reageert (touch o.i.d) maar anders haalt die V100 waarschijnlijk een setje plaatjes uit de flash en zet ze op het display.
Wellicht dat je wel de datasheet van de flash kan vinden en de inhoud daarvan kunt dumpen met een andere controller.

Misschien dat @Sprite_tm er meer in ziet, die is behoorlijk thuis in dit soort projectjes.

[usgaap]

Als ik zoek op "znl-043T702-P40" .. (de code onderste boven onderaan de foto) kom ik uit op deze sites...

Dit zou je in staat moeten stellen verder te komen. Zoek vervolgens verder op Shik K7.

Onderdeel lijkt te komen uit een "Personal Entertainment Organizer" van een Koreaanse fabrikant genaamd SHIK.

[ Voor 21% gewijzigd door usgaap op 29-01-2018 11:15 ]

[houthakker]

Dedicated media player met geintegreerde TFT interface;

http://www.zxfelec.com/index.php/product/index/g/e/id/8.html

Het is eigenlijk een digitaal fotolijstje (min of meer), met wat meer interactieve mogelijkheden.

Content staat waarschijnlijk op de (linker) NAND flash chip. Ik denk dat het eenvoudigst is om uit te zoeken waar de USB Device pinnen zitten. Met een beetje geluk word het gewoon een USB storage device, zodat je de bestanden kan aanpassen of vervangen. Alternatief is de USB Host pinnen vinden en er een usb (poort) stick op aansluiten, of de SD/MMC pinnen en een SD kaart (slot).

[ Voor 71% gewijzigd door houthakker op 29-01-2018 11:24 ]

[Sine]

Een folder met een LCD een uC/SoC en een lithium accu.

En ik maar denken dat het reclame blaadje van de aldi al verspillend genoeg was.

[WhizzCat]

Bizar, dat dat zo door de post mag. Die Lithim accu's kunnen levensgevaarlijk zijn. Had laatst nog eentje die was gaan smeulen in een pakketje. Bijna wonderbaarlijk dat die niet ontploft is. En dat was gewoon van een NL leverancier, geen China rommel

[Releases]

Heb er recent ook een gehad, wat ik weet is als je de Play en volume knop ingedrukt houd meen ik de USB storage open gaat op de USB poort.
Kan je leuk het filmpje vervangen voor iets anders. Echt veel verder ben ik er nog niet mee gekomen.

[pep_82]

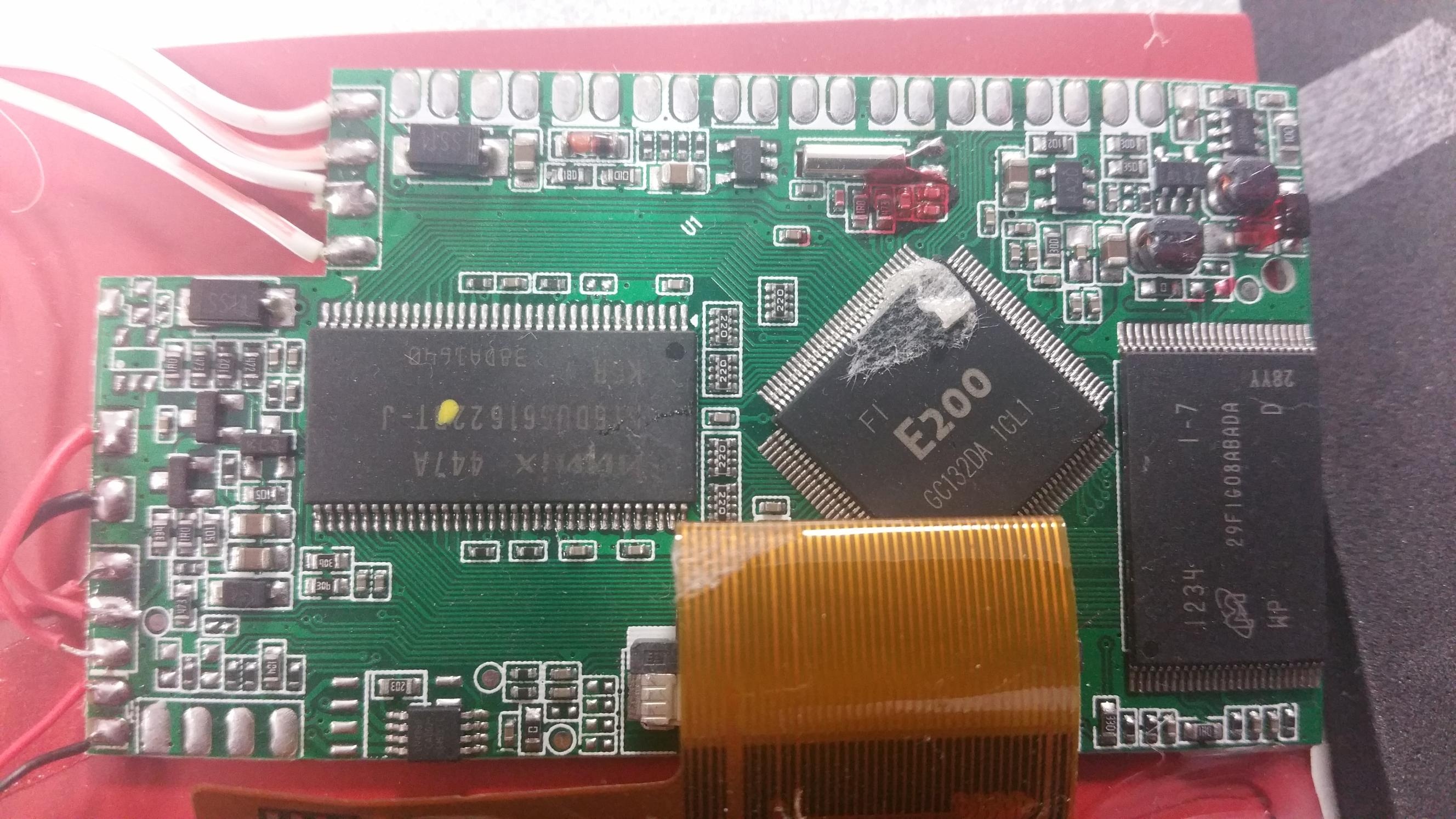

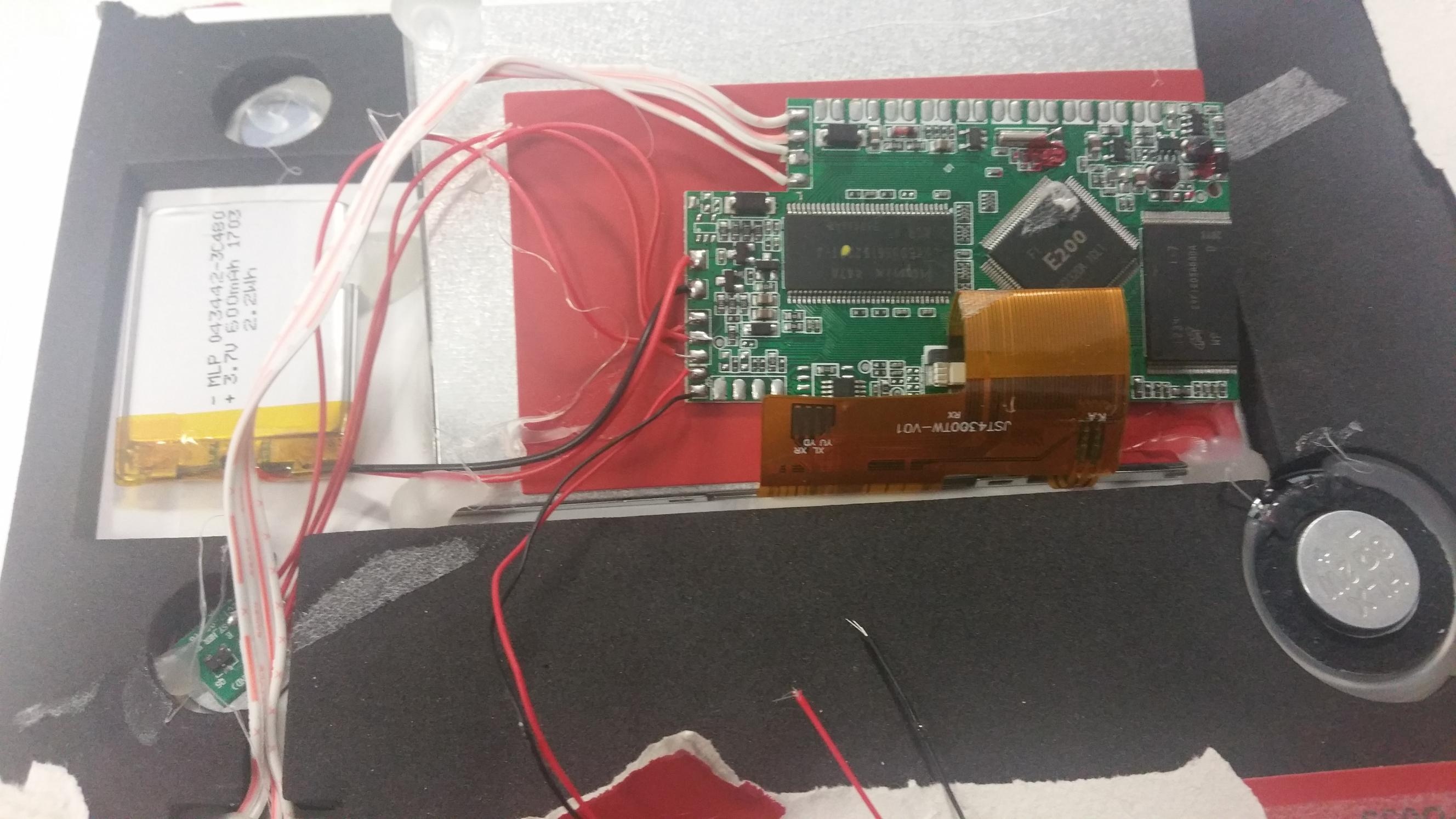

Ik heb ook nog zoiets liggen, ooit eens een keer gekregen als een stuk reclame. Inderdaad echt zonde qua resources. Toch even een foto geschoten.


Het deed een autoplay, na open door middel van een magneetcontact. Op zich wel leuk om te weten hoe je het opnieuw kan flashen, kan je je eigen video erop knallen.
Dat kan dus vrij makkelijk info:
https://www.bigmessowires...ronic-junk-mail-teardown/
https://imgur.com/gallery/FJc25
http://forums.hackaday.com/viewtopic.php?f=8&t=5038

[ Voor 15% gewijzigd door pep_82 op 29-01-2018 12:19 ]

[Nijn]

ZNL043T702-P40 is het TFT scherm. 4.3" 480x272 Overigens is het geen touch scherm (je ziet links op de foto de connecties voor een resistieve digitizer, die zijn ongebruikt. Rechts zie je de connecties voor de backlight, die wel gebruikt is)

S34ML01G... is 1Gbit NAND flash

Hynix HY5DU561622FTP-J is 256Mbit DDR ram

Dan verwacht je enkel nog de processor, wat hoogstwaarschijnlijk de V100 is. Zou interessant zijn om daar meer over te weten te komen, maar ik acht de kans klein dat dat gaat lukken.

Op de foto's van pep_82 is een F1E200 van Allwinner te zien. Een ARM processor voornamelijk ontworpen voor ebooks en in-car entertainment. Prima chip voor dit doel dus. De V100 zou ook van Allwinner kunnen zijn. Ik kan het logo echter niet plaatsen. Ook heeft Allwinner geen V100 in hun catalogus staan.

Neemt echter niet weg dat ik de circuits wel erg veel op elkaar vind lijken. Het zou me niet verbazen als de V100 van een andere producent is, waarbij e.e.a. volgens goed Chinese traditie is afgekeken van Allwinner. Dan kan het best lastig worden om documentatie te vinden, maar zou ik kijken wat er af te leiden valt van de pinout en de documentatie van de F1E200.

Tenzij dat in de processor zit (mogelijk), zal er ergens ook nog wat zitten voor de Li-ion/LiPo accu. Zou me niets verbazen als daarvoor de 8-pin IC, de SOT-23's en de passives links van het flash geheugen zijn.

[ Voor 38% gewijzigd door Nijn op 29-01-2018 12:36 ]

[houthakker]

Nijn schreef op maandag 29 januari 2018 @ 12:18:
Dan verwacht je enkel nog de processor, wat hoogstwaarschijnlijk de V100 is. Zou interessant zijn om daar meer over te weten te komen, maar ik acht de kans klein dat dat gaat lukken.

Op de foto's van pep_82 is een F1E200 van Allwinner te zien. Een ARM processor voornamelijk ontworpen voor ebooks en in-car entertainment. Prima chip voor dit doel dus. De V100 zou ook van Allwinner kunnen zijn. Ik kan het logo echter niet plaatsen. Ook heeft Allwinner geen V100 in hun catalogus staan.

Neemt echter niet weg dat ik de circuits wel erg veel op elkaar vind lijken. Het zou me niet verbazen als de V100 van een andere producent is, waarbij e.e.a. volgens goed Chinese traditie is afgekeken van Allwinner. Dan kan het best lastig worden om documentatie te vinden, maar zou ik kijken wat er af te leiden valt van de pinout en de documentatie van de F1E200.

zie mijn link hier boven van de chipfabrikant , daar word gerefereerd naar "Action V100", waarschijnlijk een ontwerk van Action Semi Conductor. Het logo lijkt er ook voor een groot deel op (hoekjes zijn minder scherp).

Wikipedia: Actions Semiconductor

[Nijn]

Helemaal gemist.

Het logo op wikipedia lijkt een oud logo te zijn. Het logo op de chip is komt overeen met dat op hun website: http://www.actions-semi.com/en/index.aspx

Helaas nog geen datasheet kunnen vinden, maar de V100 lijkt het meest binnen de ATJ serie te passen.

[ Voor 3% gewijzigd door Nijn op 29-01-2018 13:13 ]

[MrHmmm]

Wat een boel informatie allemaal! Leuk speurwerk zo, iedereen dank, vooral Nijn en houthakker en pep!
Die van mij heeft alleen een schakelaartje om aan en uit te gaan en geen andere knoppen. De USB-connector zit er al wel op (om te laden waarschijnlijk) dus dat scheelt weer gedoe.

Als ik vanmiddag thuis ben eens aan de USB hangen (suffe USB-B aansluiting, die heb ik hier niet liggen).

Inderdaad... wel een verspilling, stuur me een mail met een linkje en ik kijk het filmpje wel op mijn scherm (misschien). Vandaar ook dat ik mij afvroeg of ik zelf nog wat zinnigs hiermee kon doen!

[Gismo1979]

Laat maar zitten, houthakker had em al

[ Voor 96% gewijzigd door Gismo1979 op 29-01-2018 15:52 ]
