Nu het stook seizoen weer daar is verdwijnen er bij ons thuis weer de nodige bomen in de haard.
Tijdens het kijken naar de vlammen vraag ik me toch weer telkens af hoe ik meer rendement uit de haard kan krijgen.
Prakiseren en googelen heeft me tot het volgende plan gebracht:
Ons huis is voorzien van een indirect gestookte luchtverwarmer, tevens hebben we op de onder verdieping vloerverwarming. deze gebruiken we nagenoeg niet omdat we met de lucht verwarmer veel sneller en zuiniger kunnen verwarmen.... in de praktijk betekent dit dat ik de woonkamer snel kan opstoken met de LV waarna ik het overneem met de openhaard.
Nu wil ik graag wat warmte wat ontsnapt uit de schoorsteen terugwinnen en in de tot nu toe ongebruikte vloerverwarming stoppen. Ik heb niet de illusie dat ik hiermee de vloerverwarming op temperatuur krijg ik zie het enkel als aanvulling / accumulator.
Mijn inzet haard (hoog rendement, 12kW Barbas Unilux-6 270) heeft aan de bovenzijde nog behoorlijk wat ruimte omdat deze in de oude openhaard geplaatst is, nu wordt hij met een flexibele pijp van ongeveer een meter aangesloten op het bestaande rookkanaal, dit zit allemaal in de muur daar waar de haard vroeger van schuit toe liep naar het rook kanaal.
Het idee is nu om dit stuk flexibele pijp te vervangen door een vaste RVS pijp waar ik dan aan de buitenzijde mbv flexibele koper pijp en spiraal omheen kan wikkelen. Door de wisselaar aan de schoorsteen te maken haal ik niet mijn interne haard temperatuur omlaag wat weer slecht zou zijn voor mijn verbranding.

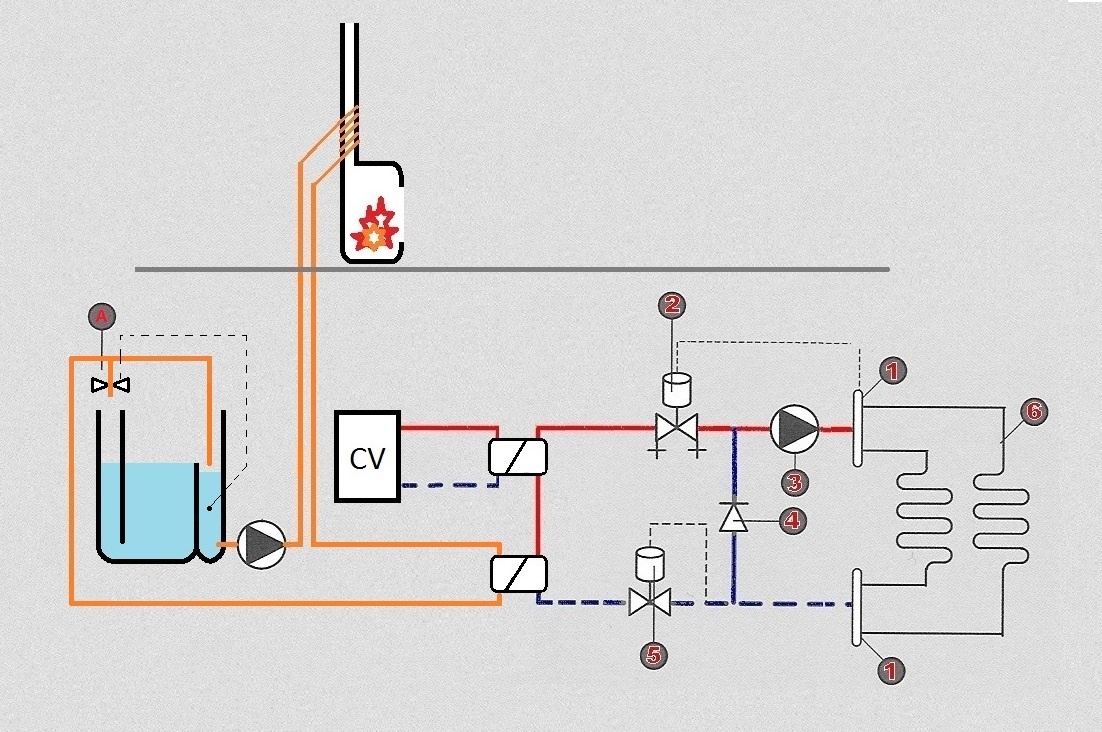

Mij leek een open systeem (zie plaatje) het eenvoudigste omdat dan ook makkelijk in geval van een storing het systeem kan laten leeglopen. (cv zit volledig in de kelder)
Natuurlijk gaat het hier enkel nog over de principe werking, er moeten nog een aantal veiligheden aan worden geknoopt om eea ook veilig te krijgen.
Ben benieuwd wat jullie er tot nu toe van vinden, alle input is welkom
Tijdens het kijken naar de vlammen vraag ik me toch weer telkens af hoe ik meer rendement uit de haard kan krijgen.
Prakiseren en googelen heeft me tot het volgende plan gebracht:
Ons huis is voorzien van een indirect gestookte luchtverwarmer, tevens hebben we op de onder verdieping vloerverwarming. deze gebruiken we nagenoeg niet omdat we met de lucht verwarmer veel sneller en zuiniger kunnen verwarmen.... in de praktijk betekent dit dat ik de woonkamer snel kan opstoken met de LV waarna ik het overneem met de openhaard.
Nu wil ik graag wat warmte wat ontsnapt uit de schoorsteen terugwinnen en in de tot nu toe ongebruikte vloerverwarming stoppen. Ik heb niet de illusie dat ik hiermee de vloerverwarming op temperatuur krijg ik zie het enkel als aanvulling / accumulator.
Mijn inzet haard (hoog rendement, 12kW Barbas Unilux-6 270) heeft aan de bovenzijde nog behoorlijk wat ruimte omdat deze in de oude openhaard geplaatst is, nu wordt hij met een flexibele pijp van ongeveer een meter aangesloten op het bestaande rookkanaal, dit zit allemaal in de muur daar waar de haard vroeger van schuit toe liep naar het rook kanaal.
Het idee is nu om dit stuk flexibele pijp te vervangen door een vaste RVS pijp waar ik dan aan de buitenzijde mbv flexibele koper pijp en spiraal omheen kan wikkelen. Door de wisselaar aan de schoorsteen te maken haal ik niet mijn interne haard temperatuur omlaag wat weer slecht zou zijn voor mijn verbranding.

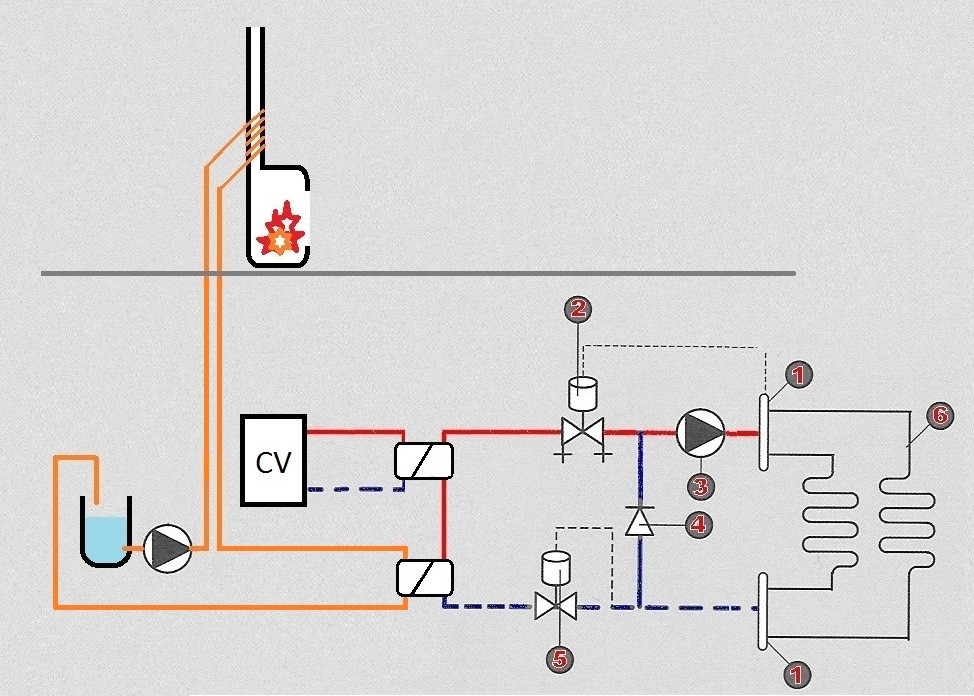

Mij leek een open systeem (zie plaatje) het eenvoudigste omdat dan ook makkelijk in geval van een storing het systeem kan laten leeglopen. (cv zit volledig in de kelder)
Natuurlijk gaat het hier enkel nog over de principe werking, er moeten nog een aantal veiligheden aan worden geknoopt om eea ook veilig te krijgen.
Ben benieuwd wat jullie er tot nu toe van vinden, alle input is welkom
[ Voor 7% gewijzigd door Sjuul CNC op 15-12-2017 22:00 ]
