AVR Printplaat verrot

[JvdHoudt]

Het gaat om een Harman/Kardon ARV255 die ik inmiddels vervangen heb met een andere receiver. Het probleem met het apparaat was dat audio en video via HDMI steeds vaker weg aan het vallen was. De AVR moest dan opnieuw gestart, al dan een paar keer, worden om het geluid en beeld terug te krijgen. Na vanalles getest te hebben met aansluitingen, bekabeling, etc. dit deed mij dus erg vermoeden dat het HDMI board kapot aan het gaan was.

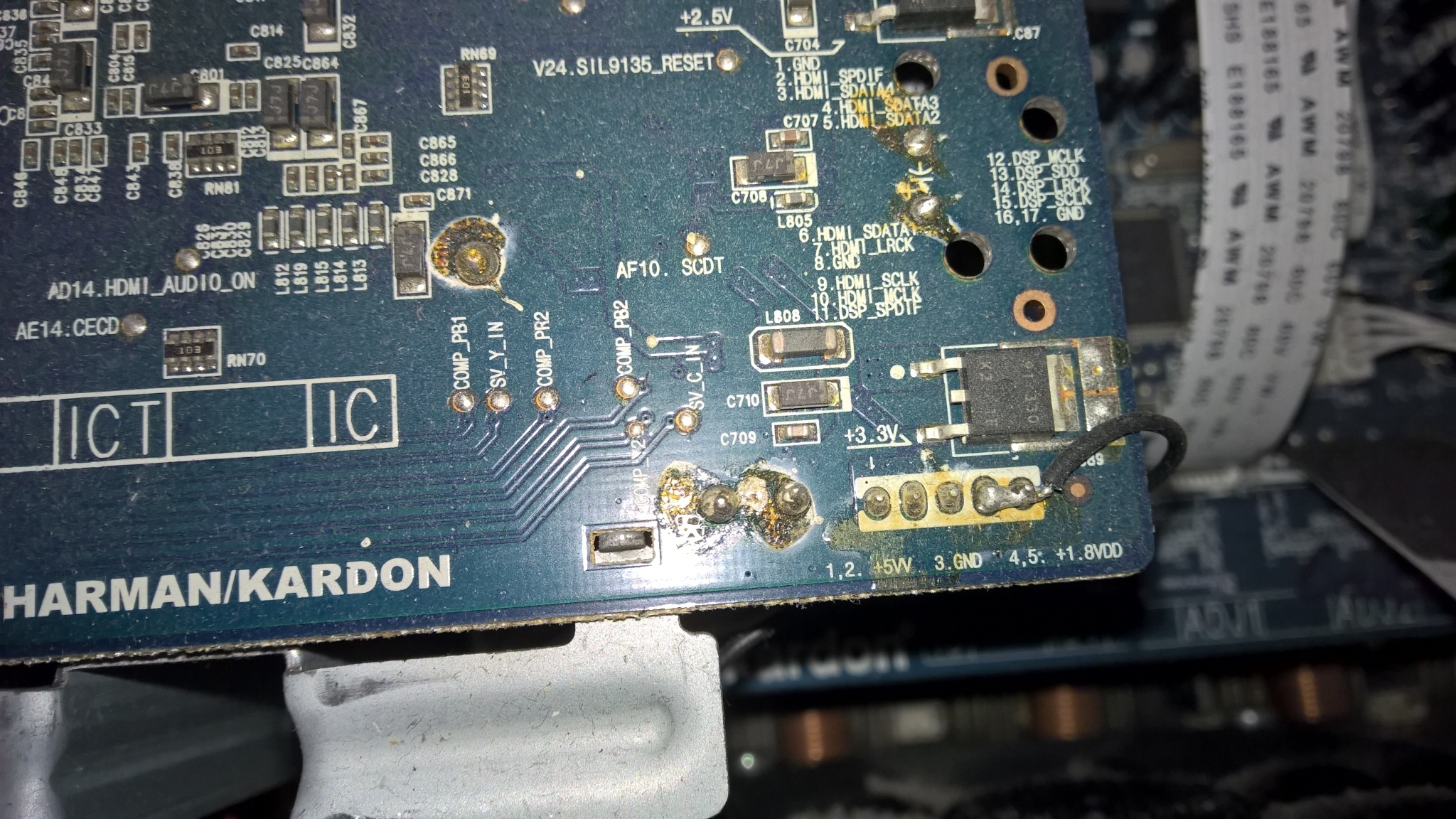

Uit nieuwsgierigheid de receiver eens opengeschroefd om te kijken of er iets te zien was met een leek-oog en zag op de HDMI printplaat verschillende corrosie achtige plekken zitten.


De receiver gaat nu door naar iemand waarvan op dit moment zijn receiver gesneuveld is en alleen analoge aansluitingen gebruikt. Dat is ook de reden waarom ik deze AVR niet verder uitelkaar heb gehaald, dus ik weet niet wat de staat van de onderkant van het bord is. Kon zo in eerste oogopslag niet zien dat er in de AVR condensators lekte, maar op het HDMI bord weet ik dat dus niet.

Zou het zin hebben om hier iets mee te doen? De plekjes eens schoonmaken met alcohol o.i.d.?

[TommyboyNL]

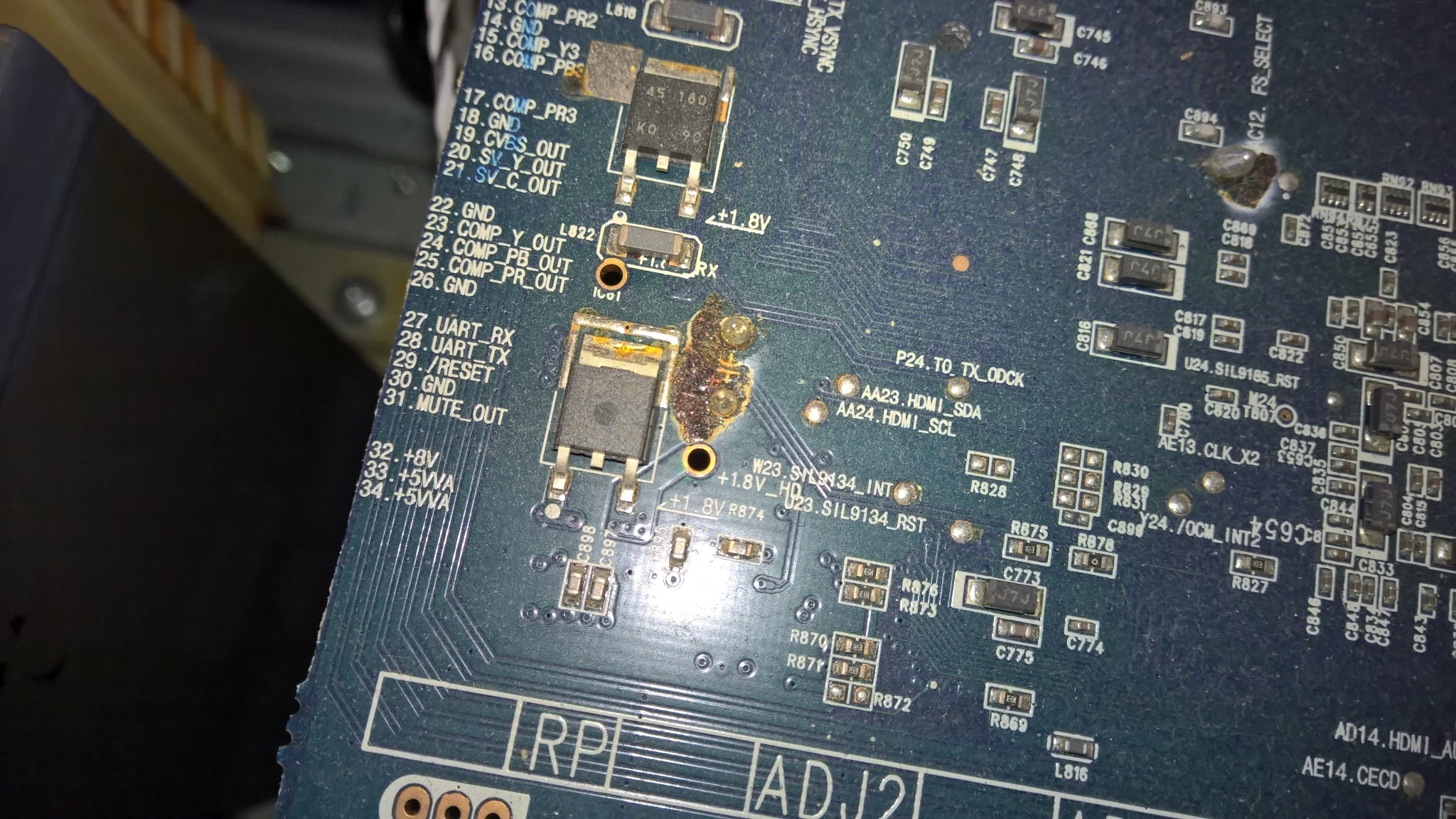

Het ziet er uit alsof deze print door een prutser "gerepareerd" is geweest. De solderingen van die elco's zien er niet mooi uit, er zitten fluxresten op de print, en op je tweede foto lijkt inderdaad corrosie te zien. Wellicht heeft de "reparateur" S39 of iets vergelijkbaars gebruikt.
Had jij deze versterker nieuw of tweedehands gekocht?

[JvdHoudt]

@TommyboyNL die heb ik ongeveer 8 jaar geleden nieuw gekocht en is ook nog nooit open geweest naar mijn weten.

[Jag]

Er zit anders wel een draadbrug op. Dat zal er toch opgezet zijn lijkt me. Er zal wel S39 gebruikt zijn idd. Dat is niet te gebruiken bij elektronca, om deze reden. Het veroorzaakt heel snel corrosie.

[Saturnus]

Jag schreef op zondag 10 december 2017 @ 13:16:
Er zit anders wel een draadbrug op. Dat zal er toch opgezet zijn lijkt me. Er zal wel S39 gebruikt zijn idd. Dat is niet te gebruiken bij elektronca, om deze reden. Het veroorzaakt heel snel corrosie.

Ook de vernieuwde variant is niet geschikt? (https://nl.wikipedia.org/wiki/S-39)

[TommyboyNL]

Saturnus schreef op zondag 10 december 2017 @ 13:21:
[...]

Ook de vernieuwde variant is niet geschikt? (https://nl.wikipedia.org/wiki/S-39)

Nope. NOOIT S39 GEBRUIKEN OP ELEKTRONICA. Fatsoenlijk soldeertin heeft een harskern en dus geen externe flux nodig. Als je wel extra flux nodig hebt, zijn er uitstekende en betaalbare fluxxen beschikbaar die specifiek voor elektronica bedoeld zijn.

[biomass]

JvdHoudt schreef op zondag 10 december 2017 @ 13:04:

Zou het zin hebben om hier iets mee te doen? De plekjes eens schoonmaken met alcohol o.i.d.?

Desolderen, schoonmaken en opnieuw solderen. Het lijkt erop dat alle throughhole verbindingen aangetast zijn, dus het kan een tijdrovend klusje zijn.

[downtime]

Jag schreef op zondag 10 december 2017 @ 13:16:
Er zit anders wel een draadbrug op. Dat zal er toch opgezet zijn lijkt me. Er zal wel S39 gebruikt zijn idd. Dat is niet te gebruiken bij elektronca, om deze reden. Het veroorzaakt heel snel corrosie.

Draadbruggen worden toch ook wel eens gebruikt om last-minute bugs in electronica te fixen nadat de productie al gestart is? Maar dat suggereert dan wel dat de fabriek prutsers ingehuurd heeft om met de hand rework te doen.

[JvdHoudt]

Bedankt voor de informatie, maar dan laat ik het apparaat maar voor wat het is. Is het niet waard om nog zoveel tijd in te stoppen.

[ToTheBone]

Ik ben het niet eens met bovenstaande commentaar. Die printplaat ziet er in mijn ogen helemaal niet verrot uit, dit lijken me gewoon wat hars/fluxresten die waarschijnlijk zo zonder enige schade weg te poetsen zijn met een goede flux remover. In mijn ogen niets vreemds. Dat komt wel vaker voor als een printplaat voor een groot deel automatisch bestukt en gesoldeerd is maar een paar onderdelen daarna handmatig worden toegevoegd. Beetje slordig dat het niet is schoongemaakt? Ja dat wel. Problematisch of schade veroorzakend? Wat ik zo op de fotootjes kan zien niet en dit komt zeker vaker voor. Er kan best iets stuk zijn op dat bord en ik kan zo niet inschatten of reparatie haalbaar is maar op die foto's zie ik niets verontrustends. S39 schade o.i.d. ziet er echt anders (heftiger) uit.
