Vraag


  • freshy98
  • Registratie: juli 2000
  • Laatst online: 31-03 17:40

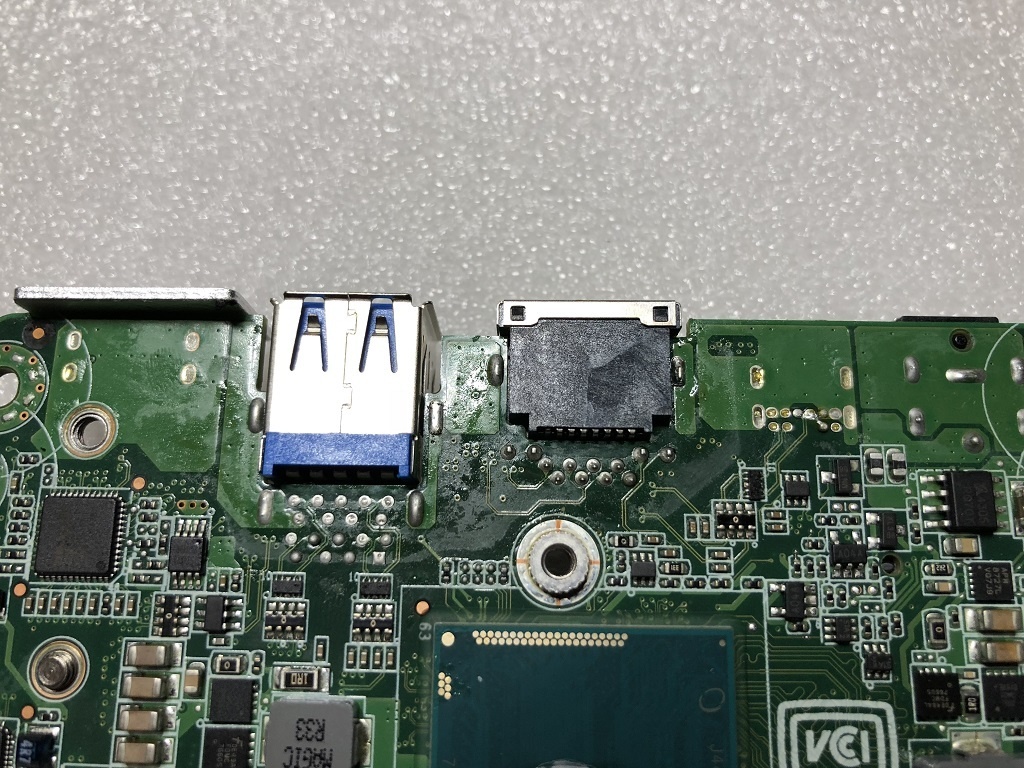

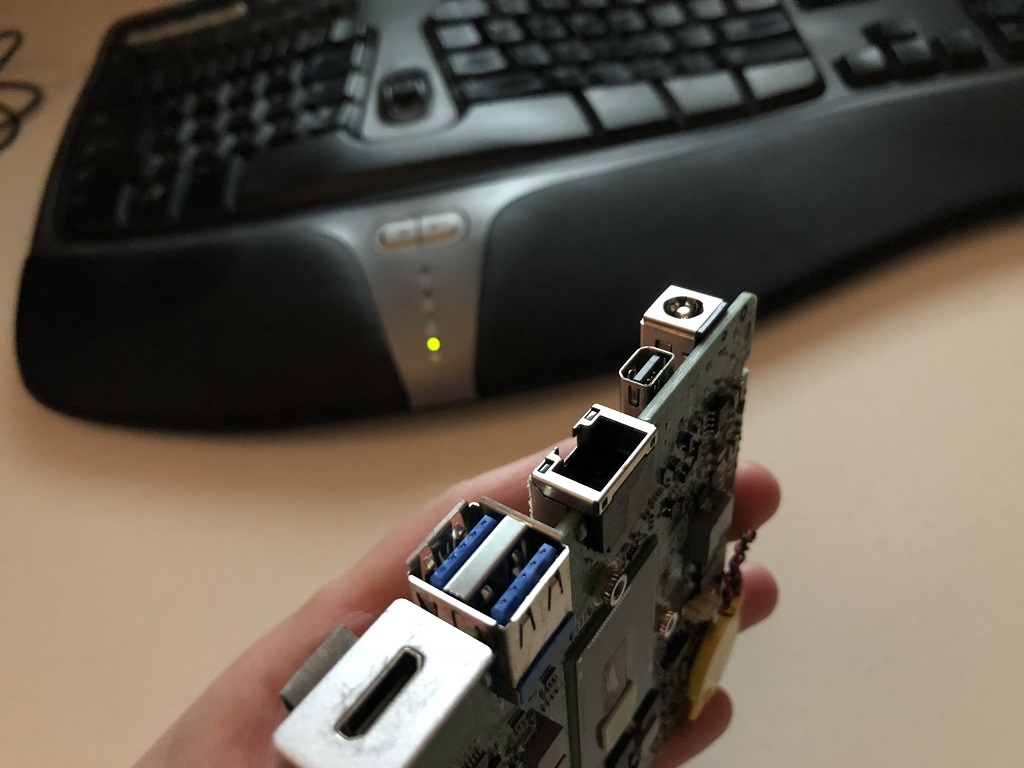

Ik heb de pinnen in de RJ45 terminal van mijn Intel NUC5i3RYK gesloopt, en zoek een vervangende connector.
Echter, dit is een stuk lastiger dan het lijkt omdat het geen normal connector is.

Het is een connector die niet volledig op de PCB ligt, maar alleen het pin gedeelte ligt er op, de rest hangt tussen het PCB in.

Het enige wat ik heb kunnen vinden is deze, maar die is qua pin layout niet juist.

Voor de duidelijkheid, een opliggende gaat niet werken, omdat dan de behuizing er niet omheen past.

Hopelijk heeft iemand nog andere sites, etc, waar dit soort connectors zijn te vinden.
Ik heb meerdere sites, plus ebay, geprobeerd en kan dit exacte type niet vinden.

https://tweakers.net/ext/f/KYyZ11NJScBTxpH30skNiVXR/thumb.jpg

https://tweakers.net/ext/f/h6iAwBYPfRpKFwwqssflpwnJ/thumb.jpg

Alle reacties


  • rdejongjr
  • Registratie: juli 2005
  • Laatst online: 06:45
Maar ook van de low profile variant heb je tientallen modellen zonder technische tekening en fatsoenlijke soldeer spullen wordt het lastig.

Vriendelijke mensen bij intel al geprobeerd? Wie weet mag je hem insturen en wordt het tegen geringe kosten gefixt.

  • freshy98
  • Registratie: juli 2000
  • Laatst online: 31-03 17:40
Dat dit model "low profile" heet was ik nog niet tegen gekomen.
Zal een hoop helpen. Aan de onderkant van het PCB kan ik de pin layout wel zien, en er uithalen welke ik nodig heb.

Solderen zal geen probleem zijn.

Intel nog benaderd. Zou ik hierna nog kunnen doen, als ik zelf geen vervanging kan vinden.

Dank iig.

  • ByteDelight
  • Registratie: januari 2005
  • Laatst online: 02:58

ByteDelight

Retro computing is alive!

Vermoedelijk dat deze Amphenols passen/het zijn.

Dit heeft Farnell op voorrraad:

Cat5e betreft de RJE72 serie:
http://nl.farnell.com/amp...-8p8c-y-g-leds/dp/2354249

Cat6 betreft de RJE71 serie:
http://nl.farnell.com/amp...-8p8c-g-g-leds/dp/2354245

De verschillen zitten 'm o.a. in de leds.
Bovenstaande connectors hebben niet dezelfde led indeling als die van jou.

Zie pag. 61-64 en 69: http://www.farnell.com/da...443-1708260884.1497941465

[Voor 65% gewijzigd door ByteDelight op 09-12-2017 05:02]

Retro Computer hardware: http://bytedelight.com


  • freshy98
  • Registratie: juli 2000
  • Laatst online: 31-03 17:40
LED vind ik niet noodzakelijk, en als ik het mij goed herinner kan ik dat achterwege laten zonder doorverbinding te maken?
Een model zonder LED zou prima zijn voor mij.

  • jeroen3
  • Registratie: mei 2010
  • Laatst online: 21:23
Staat er nog wat onder de sticker?

  • freshy98
  • Registratie: juli 2000
  • Laatst online: 31-03 17:40
Nee. Dat was een dubbelzijdige sticker voor de CEC module die ik er in gebouwd had.
Staat verder niets onder.

  • ByteDelight
  • Registratie: januari 2005
  • Laatst online: 02:58

ByteDelight

Retro computing is alive!

Laat me weten (PM) of ik er eentje voor je moet bestellen, is dan maandag/dinsdag bij mij, dan stuur ik je er eentje.

Retro Computer hardware: http://bytedelight.com


  • freshy98
  • Registratie: juli 2000
  • Laatst online: 31-03 17:40
Ter info: In PM met bverstee.

  • SA007
  • Registratie: oktober 2002
  • Laatst online: 23:45

SA007

Moderator Tweaking
De ledjes kan je inderdaad probleemloos weglaten.

Klok is stuk :(


  • ByteDelight
  • Registratie: januari 2005
  • Laatst online: 02:58

ByteDelight

Retro computing is alive!

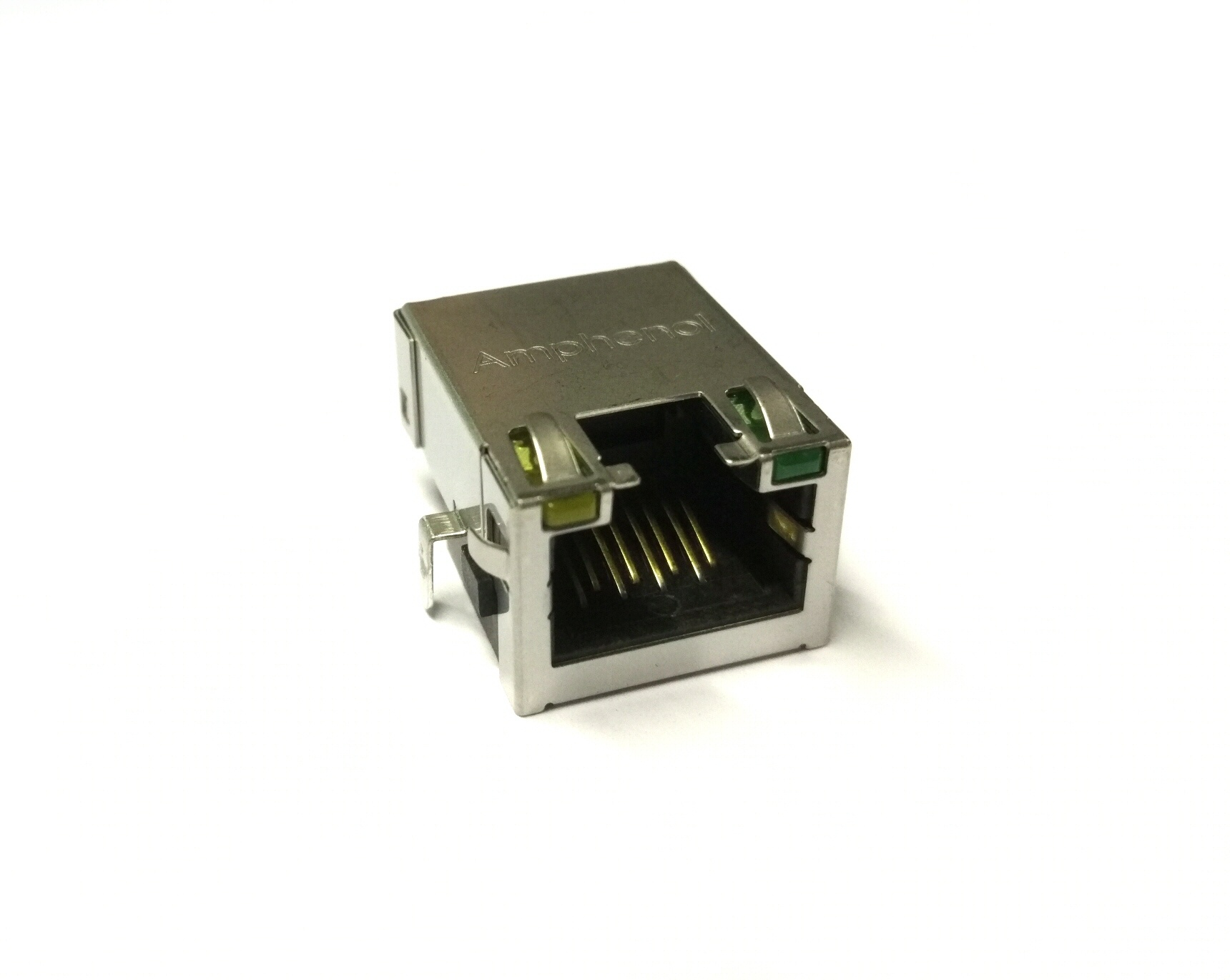

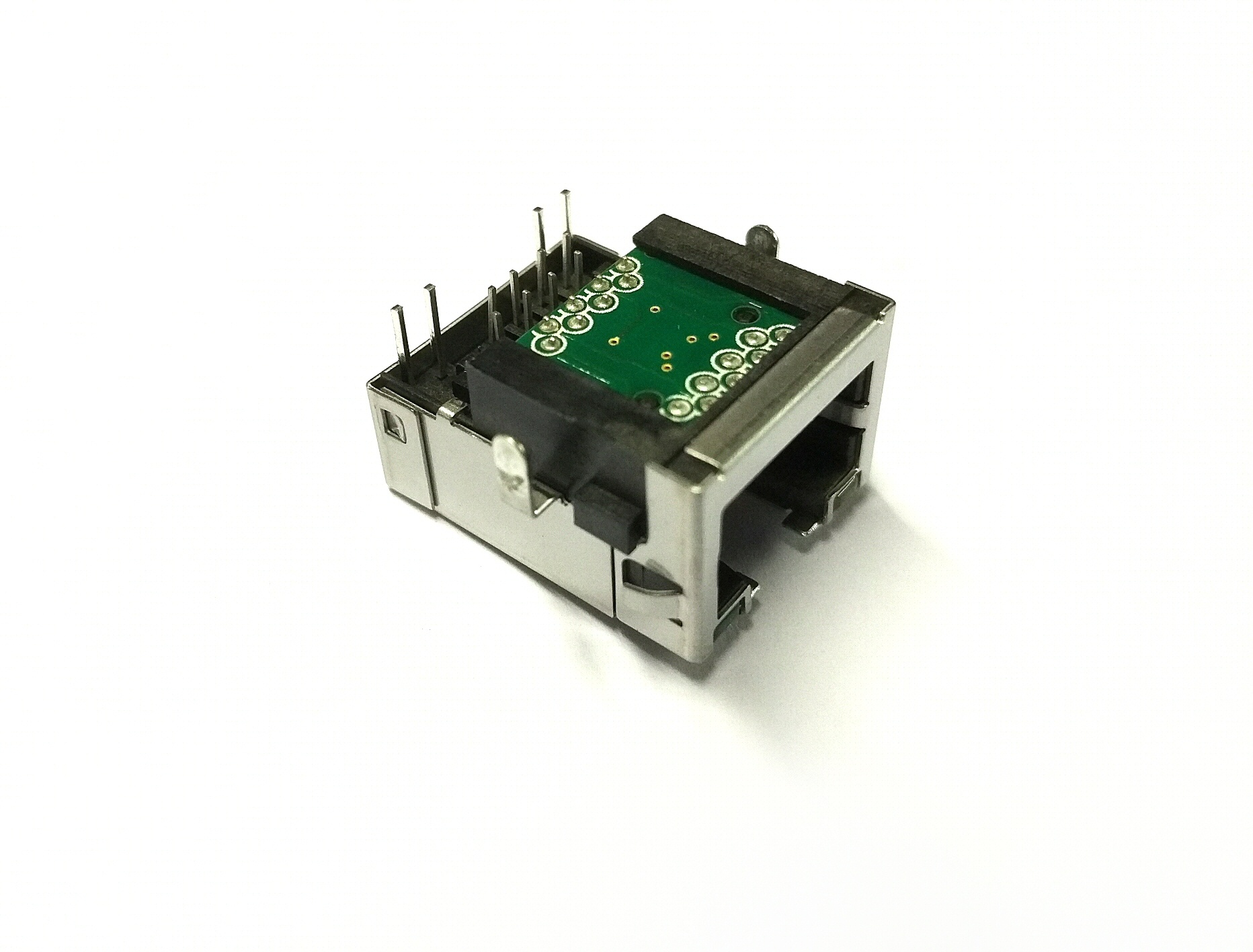

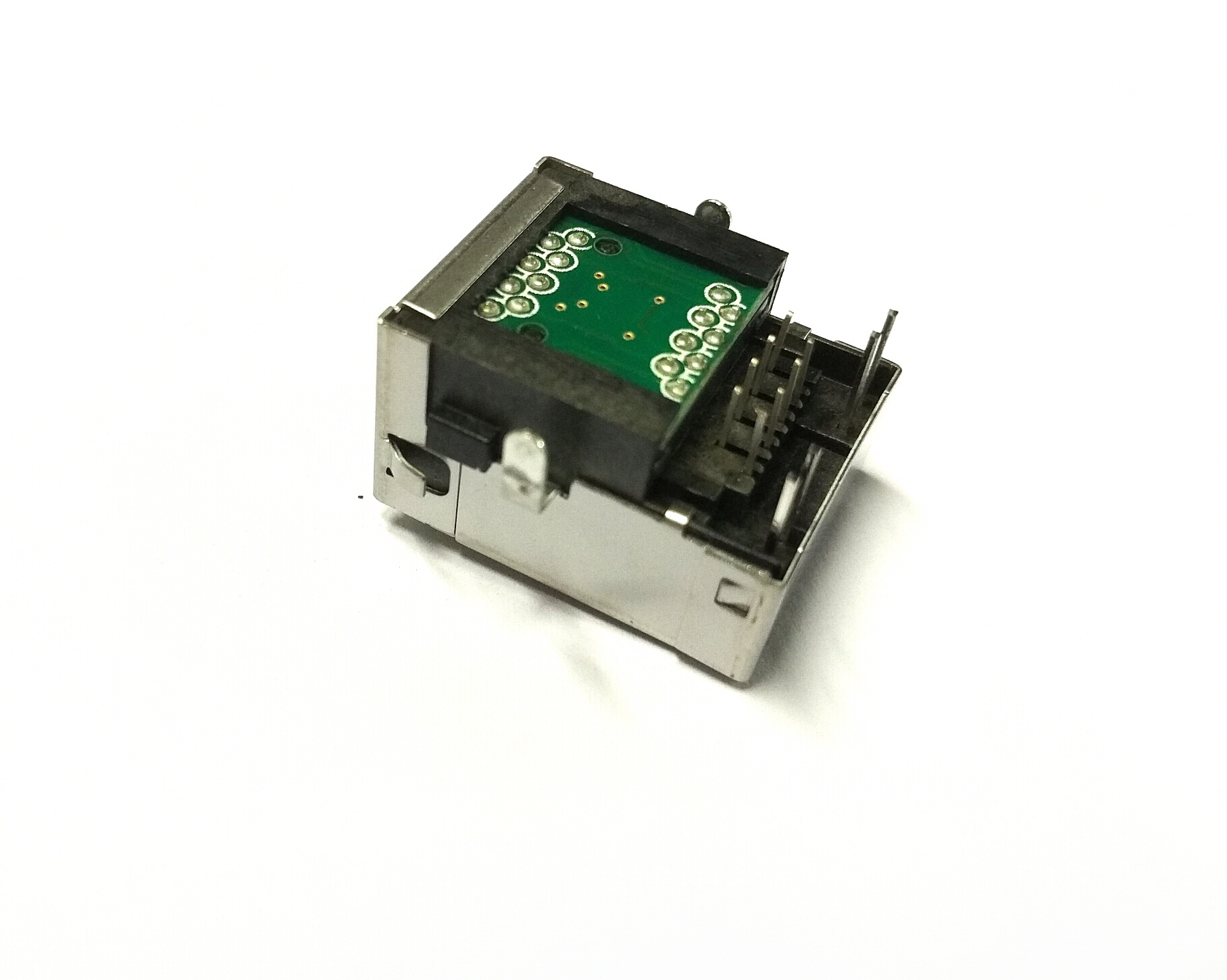

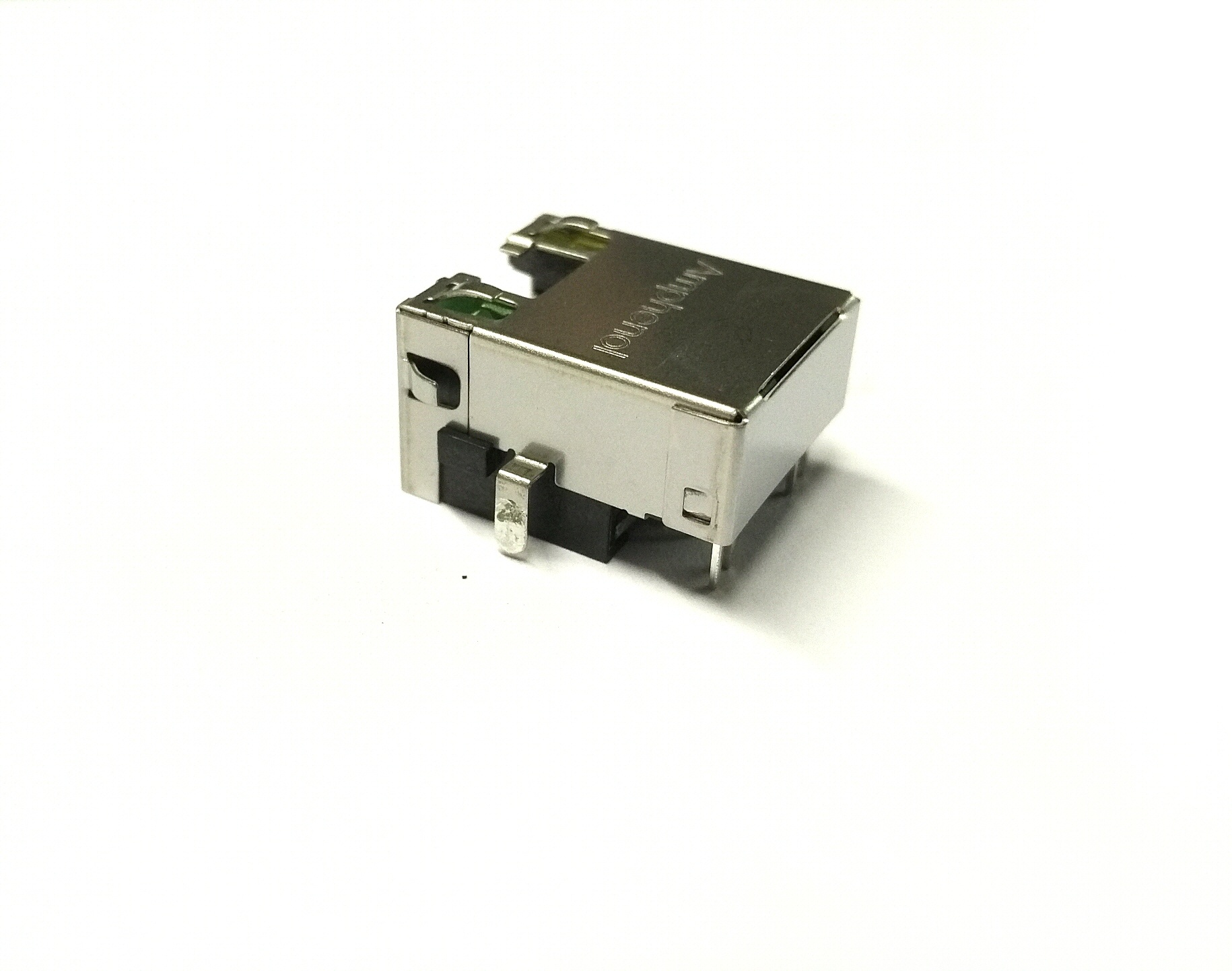

Is dit 'm?

https://tweakers.net/ext/f/m84GeoUsUd5PiIYLFxlyq178/full.jpg

https://tweakers.net/ext/f/Ej1DBK6FNWJI9m9A6QxQtnSQ/full.jpg

https://tweakers.net/ext/f/iadpqFuSECbxZRhvLBBR4bVY/full.jpg

https://tweakers.net/ext/f/wyYA31cT8YFupXwG4Z2BIwLi/full.jpg

Dan stuur ik 'm op.

[Voor 17% gewijzigd door ByteDelight op 12-12-2017 16:24]

Retro Computer hardware: http://bytedelight.com


  • freshy98
  • Registratie: juli 2000
  • Laatst online: 31-03 17:40
Ja, dat lijkt er heel aardig op.

  • freshy98
  • Registratie: juli 2000
  • Laatst online: 31-03 17:40
Onderdeel via bverstee ontvangen. Komende kerst eens mee bezig gaan.
Kijken of de patiënt de operatie overleeft.

  • DJSmiley
  • Registratie: mei 2000
  • Laatst online: 23:20

DJSmiley

Moderator Internet & Netwerken
En anders eens kijken bij laptops. Daar zit ie vaak ook 'zwevend'.

https://www.aliexpress.co...0G-laptop/1739427269.html

  • freshy98
  • Registratie: juli 2000
  • Laatst online: 31-03 17:40
Afgelopen zondag bleek de connector die ik via bverstee ontvangen had toch niet te passen.
Mijn excuses dus ook aan hem, omdat ik beter had moeten kijken.

Ik bleek mij vergist te hebben in de pinnen van de LEDs, maar ook de positie van de data pinnen is niet juist.

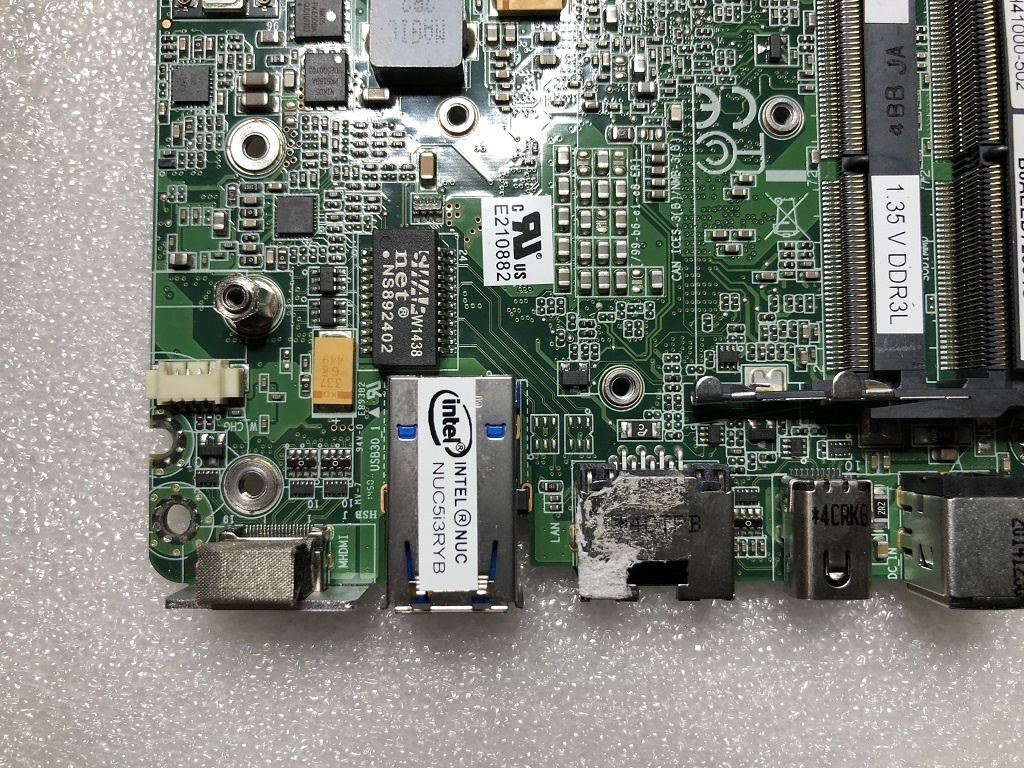

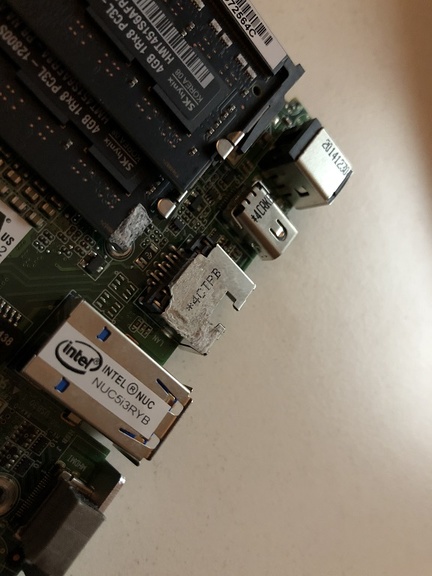

Bijgevoegd twee foto's van de NUC. Ik zal de PDF nalezen, en nameten op basis van de schematische layout.
Word vanavond of morgen.

https://tweakers.net/ext/f/ze2EIr5ysKDLiQ2Xc9s2UEAh/thumb.jpg

https://tweakers.net/ext/f/1ffjOVbpOvkpenAhfQtgp6Nh/thumb.jpg

  • DJSmiley
  • Registratie: mei 2000
  • Laatst online: 23:20

DJSmiley

Moderator Internet & Netwerken
Misschien deze?
https://nl.aliexpress.com...r/725625_32823695247.html

Veel connectoren zijn
- zonder led
- hebben de led pinnen verticaal tov de datapinnen
- hebben de led aansluitingen niet gelijk (ene led in verlengde van de onderste rij netwerkpinnen, andere led 1mm verder naar buiten, in verlengde van de bovenste rij), bij jouw zitten de 2 led aansluitingen duidelijk 'voor' de andere pinnen)

[Voor 7% gewijzigd door DJSmiley op 28-12-2017 10:24]


  • freshy98
  • Registratie: juli 2000
  • Laatst online: 31-03 17:40
Die niet, want de linker pint van de 8 data zit verkeerd om.
Die van de NUC begint links aan de kan van de LED pinnen.

Voor de rest lijkt het wel te kloppen.
Alleen US $38 klinkt wel erg veel voor een connector...

  • erik23
  • Registratie: april 2009
  • Laatst online: 08-04 16:23
Onder kabellengte staat "10pcs". Ik ga er dan ook vanuit dat dit om 10 stuks gaat al slaat die vertaling natuurlijk nergens op.

  • freshy98
  • Registratie: juli 2000
  • Laatst online: 31-03 17:40
Aah, valt mij nu pas op.
In de beschrijving staat het ook. Had dat helemaal niet gelezen.

Update: Heb een bericht bij Amphenol ICC achter gelaten. Hopelijk hebben zij het model, en type nummer voor mij.

Lullige van de datasheet is, dat het van bovenaf bekeken word. Op zich logisch, ware het niet dat ik naar de onderkant van de PCB van de NUC keek.
Dus, de pin layout voor de 8 connector pinnen zitten omgekeerd (hoog/laag, als dat logisch klinkt).

[Voor 124% gewijzigd door freshy98 op 28-12-2017 14:21]


  • freshy98
  • Registratie: juli 2000
  • Laatst online: 31-03 17:40
Afgelopen vrijdag heb ik Intel een bericht gestuurd met de vraag welke connector er gebruikt word, en vandaag een reactie ontvangen.
Nu het model nog zien te vvinden.
quote:
Thank you for submitting your request.

We inform you that the RJ-45 port part number used in the Intel® NUC Kit NUC5i3RYK is:

11-367-012200 - JACK MODULAR.LAN(RJ45)..12P 90D DIP(PIP)...30u.BLACK.W/O TRANS W/LED(LG-RG/O)..OFFSET,W/MYLAR..2RJ1655-010211F....LEAD-FREE(RoHS/HF).SINGATRON

However, please also note the below disclaimer:

- we do not guarantee that replacing the connector will solve the issue.

- we will not be able to help you in replacing the component and you will do it at your own risk

- we cannot guarantee that this component will be available for purchase

We will now proceed to close case number 03207209, that can be reopened anytime by replying to this email should you have other questions in relation to it

Thank you for contacting Intel Customer Support

  • DJSmiley
  • Registratie: mei 2000
  • Laatst online: 23:20

DJSmiley

Moderator Internet & Netwerken
Misschien bij de fabrikant informeren?

http://www.singatron.com.tw/files/Singatron-RJ.pdf

Pagina 6, foto '10' zou dan jouw type zijn.

  • freshy98
  • Registratie: juli 2000
  • Laatst online: 31-03 17:40
Heb ze net een bericht via de site gestuurd over model 2RJ1655-000211F.

Er mist een 1 in het type nummer, en dus de vraag gesteld of dit gaat werken, refererend aan de reactie die ik van Intel ontvangen heb.

De datasheet komt iig overeen.

Zit nu wat op eBay te zoeken, maar kom het hele model er niet tegen, en een distributeur is ook lastig vinden in tot nu toe.

  • Xi-s
  • Registratie: december 2005
  • Laatst online: 23:20
Ondanks dat ik zelf waarschijnlijk ook het liefste de connector even zou vervangen, is het misschien makkelijker om simpelweg een usb-ethernetadaptertje te gaan gebruiken? Zoals pricewatch: TP-Link UE300

Of is dat flauw? :p

  • freshy98
  • Registratie: juli 2000
  • Laatst online: 31-03 17:40
Flauw niet, maar komt dan snel bij brakke, of ontbrekende, OS ondersteuning uit.
