[xs4all glas] Wigen switch welke SFP module en cable?

[Super_Driver]

Hallo allemaal,

Ik ben over aan het gaan naar een nieuwe FTTH aansluiting voor XS4ALL zakelijk vanwege meerdere IP anders had ik fijn bij TWEAK gebleven, meerdere keren tevergeefs via xs4all accountmanager en helpdesk om de nodige informatie gevraagd, maar helaas...

Ik krijg direct van regefiber een glasvezel aansluiting, er zit dus geen GENEXIS met media convertor meer tussen. De Fritsboxen die ze nu leveren gaat direct een glasvezel kabel in.

Heb ik TX1550/RX1310 of TX1310/RX1550 nodig?

OF

GLC-BX-U-10 1310/1490nm vs GLC-BX-D-10 1490/1310nm ?

Voor mijn Linksys SRW2024 switch heb ik nu dit besteld, maar niet zeker of dit goed is.
MGBLX1 1,25Gbit/s Singlemode 10km 1310nm SFP Transceiver
Fiber Optic Patch Cable Single-mode, Simplex, LC/PC-SC/PC

Ik heb ook nog een Cisco switch liggen die ik kan gebruiken.

[Methew]

Je zult een TX 1310nm SFP moeten aanschaffen. De photodetector in de SFP is normalilter wideband (1550/1490nm), tenzij er specifiek een filter inzit om bepaalde golflengtes te blokkeren/

[pauloo7]

Ik gebruik nu deze: Cisco GLC-BX-20U Compatible 1000BASE-BX BiDi SFP 1310nm-TX/1550nm-RX 20km DOM Transceiver. Besteld bij fs.com

Echter als ik naar de technische gegevens kijk van de Fritz!box 5490
hebben ze het over
•Golflengte: TX 1310 nm, RX 1480 tot 1580 nm
•Reikwijdte: 10 km

En hier hebben ze het weer over:
To network (Up)
IEEE 802.3
1000Base-BX-10-U
TX: 1310 nm
RX: 1490 nm

Ik wil nu deze bestellen en kijken of dit nog verbetering geeft.

[pauloo7]

Ik heb mijn SFP-GE-BX 1310nm-TX/1490nm-RX 10km Transceiver binnen.

En deze werkt perfect in kombinatie Xs4all.
Ik heb gekozen voor een LC connector.
De orginele blindplaat heb ik een SC/UPC to SC/UPC Simplex Singlemode Plastic Fiber Optic Adapter ingedrukt.

En de boel met een 10 meter
LC UPC to SC UPC Simplex 2.0mm PVC(OFNR) 9/125 Single Mode Fiber Patch Cable verbonden.

[jvthert]

En dat werkt echt? De SC connectoren in de FTU zijn toch schuin afgevlakt? APC dus. Ik zou verwachten dat je een SC-APC/SC-APC koppelstukje zou moeten hebben en een SC-APC/LC-UPC kabel naar je sfp module.

Ik zit in (ex) Reggefiber gebied en zit nog te wachten op mijn xs4all pakket. Nadat ik bovenstaande zaken had besteld zag ik wat documentatie online van Reggefiber en ook op de site van FS staat dat FttX oplossingen meestal gebruik maken van APC. Klinkt ook wel logisch. Voor de zekerheid heb ik ook maar de APC variant gekocht. Kost toch geen drol bij FS. Ik lees ook nergens anders over SC-UPC.

Weet iemand hoe dit zit?

[pauloo7]

jvthert schreef op woensdag 28 maart 2018 @ 14:50:
En dat werkt echt? De SC connectoren in de FTU zijn toch schuin afgevlakt? APC dus. Ik zou verwachten dat je een SC-APC/SC-APC koppelstukje zou moeten hebben en een SC-APC/LC-UPC kabel naar je sfp module.

Ik zit in (ex) Reggefiber gebied en zit nog te wachten op mijn xs4all pakket. Nadat ik bovenstaande zaken had besteld zag ik wat documentatie online van Reggefiber en ook op de site van FS staat dat FttX oplossingen meestal gebruik maken van APC. Klinkt ook wel logisch. Voor de zekerheid heb ik ook maar de APC variant gekocht. Kost toch geen drol bij FS. Ik lees ook nergens anders over SC-UPC.

Weet iemand hoe dit zit?

Ik gebruik deze oplossing https://gathering.tweaker...message/53374517#53374517 nu al een paar maanden naar volle tevredenheid.

[jvthert]

Daar gaat mijn vraag ook over; dat verbaasd mij. Weet je heel zeker dat de sc connector in jouw ftu rond is geslepen en niet schuin?

[pauloo7]

Dit is de originele set van Xs4all

En dit de kabel die ik besteld heb

Hier had ik een 10 meter en een 15 meter van gekocht en de 10 heb ik in gebruik.

En om eerlijk te zijn wist ik niet van het verschil (weer wat geleerd )
Maar ik was op de kleur af gegaan

[J-Rey]

Kleur klopt in dit geval dan ook. Blauw is SC/UPC (vlak) en groen is SC/APC (schuin).
Blijkbaar zijn er dus diverse soorten connectors geplaatst in de FTU.

[jvthert]

Net nog even gecheckt en ik heb ze alletwee, blauw en groen, UPC en APC. Volgens mij is de blauwe (ook links) inderdaad de gene die wordt aangesloten. Ik heb de zelfde FTU. Thanks voor de foto!

[DJSmiley]

Bij de UFTU worden 2 vezels gebruikt, de linker is de DATA vezel en is SC/PC (Blauw)

De rechter vezel wordt gebruikt voor CATV (tegenwoordig steeds minder) en is groen (SC/APC)

De nieuwere Reggefiber aansluitingen zijn 1 vezel, SC/APC (Groen, de FTU-TK01). Daar is dus geen CATV meer mogelijk volgens het 'oude' concept.
Maar bij de meeste providers wordt ook geen CATV meer geleverd en alleen IPTV, dus is alles over de 1e vezel.

SC/PC en SC/APC scheelt idd 8 graden. Verkeerde connector werkt wel, alleen heb je veel reflecties en extra demping. Maar met de korte afstanden die bij FttH spelen zijn het lage vermogens en weinig demping, en maakt dat in de praktijk nieteens veel uit. Wenselijk is anders.

De CIF (Attema) FTU is overigens ook SC/APC

[Thyraon]

Wij krijgen deze zomer de sleutel van ons nieuwe huis waar standaard glasvezel aanwezig is. In andere woningen in ons project heb ik de nieuwe TK-01 FTU van Reggefiber al zien hangen dus ik neem aan dat wij die straks ook krijgen. Uit documentatie van Reggefiber begrijp ik dat alle aansluitingen tegenwoordig worden opgeleverd met een enkele glasvezel met SC/APC connector.

Ik ben echter van plan de FTU niet te gebruiken; ik sluit liever rechtstreeks aan op m'n Unifi-hardware. De Unifi 150W PoE switch heeft 2 SFP poorten.

Klopt het dat ik deze spullen nodig heb om die aansluiting te maken?

- SFP-module met LC connector
- Patchkabel met LC connector aan de switch-kant, en een SC/APC connector aan de andere kant
- SC/APC koppelstuk om de aansluiting te maken tussen de patchkabel en de binnenkomende glasvezelkabel

Thanks!

[Anoniem: 203842]

Als Reggefibre een groene SC/APC levert, moet jij ook een patchkabel en koppelstuk hebben die APC ondersteunen (en ze zijn niet goedkoop). Daarnaast heb jij een SC BiDi SFP nodig die in je Unifi in gaat.

Maar wacht maar even en zie wat je krijgt (of vraag bij de buren / aannemer of je alvast een kijkje mag nemen of een foto nemen van de FTU).

Daarna kan je dat spul ook bij fs.com kopen. Goedkoop en snel geleverd.

[Thyraon]

Anoniem: 203842 schreef op woensdag 4 april 2018 @ 12:12:
Als Reggefibre een groene SC/APC levert, moet jij ook een patchkabel en koppelstuk hebben die APC ondersteunen (en ze zijn niet goedkoop). Daarnaast heb jij een SC BiDi SFP nodig die in je Unifi in gaat.

AFAIK is dit een groen APC koppelstuk toch? https://www.simacelectron...glemode-groen-sc-apc.html

Die €1.07 moet nog net lukken ;-)

[Anoniem: 203842]

Let op: Er is een APC8 en er is APC11 (het getal geeft het aantal graden weer, van de glasvezel kern).

Die koppelstuk is niet duur. De patchvezels zijn niet goedkoop.

Dus zoek ook uit of het 8 of 11 graden is.

[Thyraon]

De patchkabel die ik linkte heeft een APC8 connector, het koppelstuk ook. Dus dat zou goed moeten gaan toch?

[Anoniem: 203842]

Ja, dat wel. Maar is de fibre / stekker van Reggefibre groen? En hoeveel graden is deze dan?

De hele keten moet hetzelfde zijn. Dus als Reggefibre met 11 graden aan komt, dan zorg jij dat de rest óók 11 graden is. Anders "kan" het fout gaan (veel reflecties, instabiele connecties etc....)

FS.Com:

Patchkabel:

https://www.fs.com/products/41918.html

Connector:

https://www.fs.com/products/11894.html


Ze hebben bevestigd, dat het om 8 graden APC gaat.

[ Voor 23% gewijzigd door Anoniem: 203842 op 04-04-2018 13:20 ]

[Thyraon]

Ah, thanks! Ik was ook uit gegaan van 8º APC; volgens mij is dat de meest voorkomende variant. Nog een paar maandjes geduld en dan klussen maar

[nescafe]

De keuze voor SC is niet verplicht.. je kunt prima een LC SFP gebruiken met een SC<>LC-patchkabeltje.

Onlangs deze geplaatst in een Mikrotik hAP ac:

ID: #20184 https://www.fs.com/products/20184.html
Generic Compatible 1000BASE-BX BiDi SFP 1310nm-TX/1490nm-RX 20km DOM Transceiver Module

Voordeel is dat FS.com de 'generic' modules in Duitsland op voorraad heeft, dat scheelt nogal in verzendkosten ten opzichte van de 'compatible' modules die vanuit China verscheept worden.

[Anoniem: 203842]

vraag even na bij Reggefibre, welke golflengte ze gebruiken. Ik zie namelijk 1310 - 1550 nm. Maar óók 1310 - 1490 nm.

Als dat niet gelijk is, dan werkt het niet.

[Thyraon]

nescafe schreef op woensdag 4 april 2018 @ 14:06:
De keuze voor SC is niet verplicht.. je kunt prima een LC SFP gebruiken met een SC<>LC-patchkabeltje.

Yep, dat ben ik van plan. APC met een koppelstukje aan de kant van de binnenkomende glasvezelkabel, LC aan de kant van de SFP-module.

[nescafe]

Anoniem: 203842 schreef op woensdag 4 april 2018 @ 14:14:
vraag even na bij Reggefibre, welke golflengte ze gebruiken. Ik zie namelijk 1310 - 1550 nm. Maar óók 1310 - 1490 nm.

Als dat niet gelijk is, dan werkt het niet.

Ik had begrepen dat dat niet veel uitmaakt: [search=1490 1550] geeft vrij veel resultaten met RX 1490/1550nm. Zowel op reggefiber als CIF goede ervaringen met beide uitvoeringen (1490 / 1550nm). Kan nu alleen niet de onderbouwing hiervoor vinden.

[nipro]

Toevallig ben ik hier in mijn eigen appartement (ook met TK-01 en XS4ALL) ook mee aan het stoeien.

Ik heb deze SFP module aangeschaft voor in mijn Mikrotik (RB2011):
https://www.ip-sa.com.pl/3524s-optic-p-1795.html
SC SM, 20km, BIDI WDM, TX1310/RX1550

Maar dat wil nog niet werken. De module wordt wel herkend door mijn RB2011, maar krijg er geen verbinding mee (laat staan dat ik een pppoe kan opzetten).

Is de module die ik gebruik anders dan die @nescafe aanraadt? Qua nm's en km's lijken ze identiek.

[nescafe]

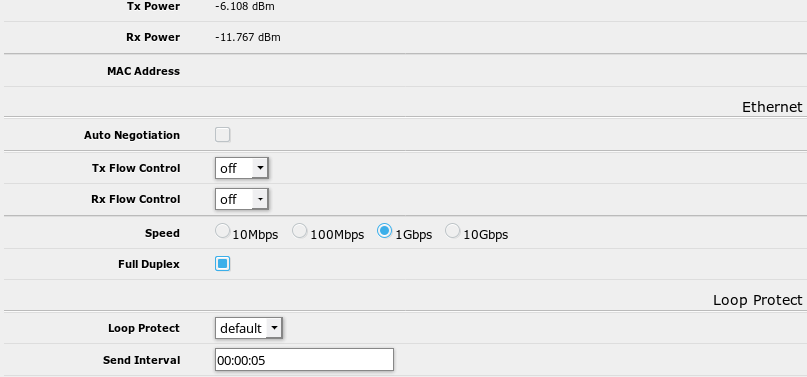

Wat staat er in je interface SFP tab in in winbox, webfig or terminal (/interface ethernet monitor sfp1) ?

[nipro]

code:

[admin@host] > /interface ethernet monitor sfp0-gateway
                      name: sfp0-gateway
                    status: no-link
          auto-negotiation: done
               advertising:
  link-partner-advertising:
        sfp-module-present: yes
               sfp-rx-loss: no
                  sfp-type: (unknown)
           sfp-vendor-name: OEM
    sfp-vendor-part-number: SFP-3524S-20-SC
         sfp-vendor-serial: SG35xxxx
    sfp-manufacturing-date: 17-12-18
            sfp-wavelength: 1310nm
           eeprom-checksum: good
                    eeprom: 0000: 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  ........ ........
                            0010: 00 00 00 00 4f 45 4d 20  20 20 20 20 20 20 20 20  ....OEM
                            0020: 20 20 20 20 00 00 00 00  53 46 50 2d 33 35 32 34      .... SFP-3524
                            0030: 53 2d 32 30 2d 53 43 20  00 00 00 00 05 1e 00 4d  S-20-SC  .......M
                            0040: 00 00 00 00 53 47 33 35  xx xx xx xx xx xx xx xx  ....SG35 xxxxxxxxx
                            0050: xx xx xx xx 31 37 31 32  31 38 20 20 00 00 00 d7  xx  xxxx 18  ....
                            0060: 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  ........ ........
                            0070: 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  ........ ........
                            0080: 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  ........ ........
                            0090: 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  ........ ........
                            00a0: 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  ........ ........
                            00b0: 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  ........ ........
                            00c0: 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  ........ ........
                            00d0: 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  ........ ........
                            00e0: 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  ........ ........
                            00f0: 00 00 00 00 00 00 00 00  00 00 00 00 00 00 00 00  ........ ........

[nescafe]

Misschien toch even de kabel opnieuw checken en/of spelen met auto negotiation?

[nipro]

Als ik de kabel in m'n Fritzbox duw werkt het direct. Auto negotiation had ik al eens mee gespeeld, 100Mbps of 1Gbps maakt geen verschil, idem voor spelen met de duplex instellingen. Mogelijk is mijn module for whatever reason gaar.

Die module die jij eerder aanraadde werkt icm. Mikrotik right? Voor die paar euro wil ik die nog wel even proberen.

--

Yes! Hij werkt!

[ Voor 3% gewijzigd door nipro op 16-04-2018 21:11 . Reden: hij werkt :-) ]

[nescafe]

Op dit moment heb ik hier een RB3011 met de Generic Compatible 1000BASE-BX BiDi SFP 1310nm-TX/1490nm-RX 20km DOM Transceiver Module SFP-GE-BX verbonden met een RB2011 met S-53LC20D T1550nm/R1310nm. Link OK en rate 1Gbps.

(Geen SFP meer voor WAN omdat de RB3011 de SFP niet op de switch-chip heeft aangesloten waardoor vlan-tagging niet hw-matig kan).

Edit: nog even getest met SFP-GE-BX aan Reggefiber/Tweak en dit werkt naar behoren:

code:

[admin@MikroTik] > /interface ethernet monitor sfp1
                      name: sfp1
                    status: link-ok
          auto-negotiation: done
                      rate: 1Gbps
               full-duplex: yes
           tx-flow-control: no
           rx-flow-control: no
               advertising:
  link-partner-advertising:
        sfp-module-present: yes
               sfp-rx-loss: no
              sfp-tx-fault: no
                  sfp-type: SFP-or-SFP+
        sfp-connector-type: LC
       sfp-link-length-9um: 20000m
           sfp-vendor-name: FiberStore
    sfp-vendor-part-number: SFP-GE-BX
       sfp-vendor-revision: A0
         sfp-vendor-serial: F177CO04215
    sfp-manufacturing-date: 17-07-03
            sfp-wavelength: 1310nm
           sfp-temperature: 47C
        sfp-supply-voltage: 3.364V
       sfp-tx-bias-current: 26mA
              sfp-tx-power: -6.199dBm
              sfp-rx-power: -8.131dBm
           eeprom-checksum: good
                    eeprom: [...]

[ Voor 114% gewijzigd door nescafe op 07-04-2018 10:37 ]

[roelbouwman]

nipro schreef op vrijdag 6 april 2018 @ 23:55:
Toevallig ben ik hier in mijn eigen appartement (ook met TK-01 en XS4ALL) ook mee aan het stoeien.

Wat voor verbinding heb je? Mijn verbinding werd belicht met 100Base-BX10 toen het nog <100Mbps was. Pas na een upgrade naar een snellere verbinding zijn de optics aan de andere kant gewisseld en kan ik nu zelf belichten op 1000Base-BX10.

Als op de geleverde media converter (dat ding waar NT op staat) het onderste lampje oranje blijft heb je een 100Mbps link. Als alle drie de lampjes groen worden dan is het 1Gbps.

[MadEgg]

Even een kickje aangezien ik mijn informatie tot nu toe ook uit dit topic gehaald heb.

In mijn nieuwbouwwoning is een glasvezelverbinding aanwezig, met een FTU_TK01. Ik heb via XS4All een internetverbinding hierop aangevraagd.

Ik wil mijn eigen Mikrotik RB3011UiAS gebruiken om verbinding te maken via de glasvezelverbinding. Ik krijg alleen geen link.

Ik heb de volgende materialen:

SC/APC female <-> SC/APC female gender changer: https://www.allekabels.nl...de-glasvezel-adapter.html

SC/APC <-> LC/UPC kabel 5m : https://www.fs.com/products/60446.html

LC/UPC 1310-TX / 1490-RX SFP module: https://www.fs.com/products/20184.html

De SFP-module wordt door de MT netjes herkend. Alle kabels passen ook netjes in elkaar en komen overeen met wat oa in dit topic en op http://www.sput.nl/internet/xs4all/props.html vermeld staat. De Mikrotik geeft echter continu 'no link' aan - communicatie met de andere kant lijkt dus niet mogelijk te zijn.

Nu heb ik geen andere apparatuur om het mee te testen, dus ik vraag me af wat ik zelf nog kan proberen alvorens een monteur van Reggefiber of XS4All erbij te halen.

Dat laatste voorkom ik liever aangezien ik blijkbaar in mijn nieuwsgierigheid een zegelstickertje van de FTU_TK01 heb doorbroken. Ik ben er vrij zeker van dat daarbij niets gesneuveld is, maar daar gaan vast vragen over gesteld worden. Als het moet dan moet het natuurlijk...

[nescafe]

No link is duidelijk genoeg.. maar is Rx Lose dan ook aangevinkt in je SFP tab?

Is je abonnement al ingegaan? Misschien de SFP-stekker nog eens goed aandrukken?

[ Voor 4% gewijzigd door nescafe op 02-10-2018 14:11 ]

[MadEgg]

Rx lose was inderdaad aangevinkt. Wat betekent dat precies? Kan het niet vinden in de documentatie van Mikrotik.

Abonnement zou ingegaan moeten zijn, maar daar kan ik nog eens achteraan bellen. Beide uiteinden van de SFP-stekker heb ik al aangedrukt. Ook heb ik geprobeerd om de SFP module in mijn Mikrotik CRS328-24P-4S+RM POE-switch te stoppen in plaats van in de RB3011, maar dat geeft precies hetzelfde resultaat, no link.

Ik heb ook nog geprobeerd om auto negotiation uit te zetten en te forceren op 1000M duplex, maar dat maakt niets uit.

Met de gebruikte connectors zou er in ieder geval een link moeten onstaan, toch? Ook als de PPPoE-configuratie nog niet is ingesteld?

[nescafe]

Rx lose betekent geen licht.. Geen Rx lose samen met no link zou betekenen dat je een incompatibele SFP zou hebben (100Mbit-lijn bijv., maar dat komt zelden meer voor).

Nu kun je ervan uitgaan dat er geen signaal op de lijn zit, dus geen abonnement of anders een mankement in de verbinding.

Vooral bij de eerste dienst op een aansluiting is het oppassen geblazen, het komt nog wel eens voor dat de las over moet wegens teveel demping.

[MadEgg]

Ok. Dan ga ik het eerst maar eens bij xs4all neerleggen. Bedankt tot zover!

[Dennis]

Ben je al verder gekomen @MadEgg?

[MadEgg]

Dennis schreef op woensdag 17 oktober 2018 @ 15:55:
Ben je al verder gekomen @MadEgg?

Een beetje. XS4ALL heeft eerst een Fritzbox opgestuurd en daarmee werkte het ook niet. Gisteren dan eindelijk een monteur van Reggefiber en die heeft aan XS4ALL gemeld dat het nu zou moeten werken. Helaas hebben ze net de dekvloeren in de woning gestort dus ik kan pas eind van deze week testen of het nu allemaal naar behoren werkt. Ik zal tegen die tijd nog even een update geven.

[Guver]

Ik zie hier iedereen met koppelstukjes.
ik zelf heb vanuit polen een SFP module laten komen met direct een SC connector er op.
en dit werkt als een trein icm XS4all:

https://www.ip-sa.com.pl/3524s-optic-p-1793.html

code:

[admin@Gateway] > /interface ethernet monitor sfp1
                      name: sfp1
                    status: link-ok
          auto-negotiation: disabled
                      rate: 1Gbps
               full-duplex: yes
           tx-flow-control: no
           rx-flow-control: no
        sfp-module-present: yes
               sfp-rx-loss: no
                  sfp-type: (unknown)
        sfp-connector-type: (unknown)
       sfp-link-length-9um: 255000m
      sfp-link-length-50um: 2550m
      sfp-link-length-62um: 2550m
    sfp-link-length-copper: 255m
           sfp-vendor-name: OEM
    sfp-vendor-part-number: SFP-3524S-02-SC
       sfp-vendor-revision:
         sfp-vendor-serial: SG35E408091338
            sfp-wavelength: 1312.55nm
  sfp-dwdm-channel-spacing: 255Ghz
           sfp-temperature: 63C
        sfp-supply-voltage: 3.249V
       sfp-tx-bias-current: 29mA
              sfp-tx-power: -6.05dBm
              sfp-rx-power: -8.801dBm
           eeprom-checksum: good
                    eeprom: 0000: ff ff ff ff ff ff ff ff  ff ff ff ff ff ff ff >
                            0010: ff ff ff ff 4f 45 4d ff  00 00 00 00 00 00 00 >
                            0020: 00 00 00 00 ff 00 00 00  53 46 50 2d 33 35 32 >
                            0030: 53 2d 30 32 2d 53 43 00  ff ff ff ff 05 1e ff >
                            0040: ff ff ff ff 53 47 33 35  45 34 30 38 30 39 31 >
                            0050: 33 38 00 00 31 37 30 37  30 33 ff ff ff ff ff >
                            0060: ff ff ff ff ff ff ff ff  ff ff ff ff ff ff ff >
                            0070: ff ff ff ff ff ff ff ff  ff ff ff ff ff ff ff >
                            0080: 5a 00 d8 00 55 00 dd 00  8c a0 6d 60 88 b8 71 >
                            0090: af c8 01 f4 9c 40 03 e8  27 10 01 3c 1f 07 01 >

heb alleen auto-negotiation uit moeten zetten gezien dat niet werkte

[MadEgg]

Wat ik dus raar vind is dat er uit de FTU een male connector komt, zodat er een female connector aan de kabel moet, wat erg lastig te vinden is.

De female <-> female gender changer is dan dus nodig maar zou ik liever niet hebben. Iemand bekend met een SC/APC female naar iets wat in een SFP-module past? Fs.com lijkt zoiets niet te hebben.

Update over mijn eerdere probleem: de internetverbinding met de Fritzbox werkt. Ik heb hiervoor de male connector uit de FTU gehaald en rechtstreeks in de Fritzbox gestopt aangezien XS4ALL mij geen kabel wil sturen blijkbaar. Maar die fiber is onbeschermd en daarmee erg fragiel dus dat kan niet de bedoeling zijn.

In ieder geval bleek het dat mijn glasvezel in de wijkkast niet gepatched was. Niet mijn fout dus. Komend weekend ga ik het opnieuw met de MikroTik proberen.

[ Voor 20% gewijzigd door MadEgg op 19-10-2018 21:39 ]

[nescafe]

Dat koppelstukje is toch juist de ideale verbinding/scheiding tussen jouw infra en die van de netbeheerder?

[ Voor 74% gewijzigd door nescafe op 11-01-2021 10:03 ]

[ik222]

MadEgg schreef op vrijdag 19 oktober 2018 @ 21:36:
Wat ik dus raar vind is dat er uit de FTU een male connector komt, zodat er een female connector aan de kabel moet, wat erg lastig te vinden is.

Dat is niet raar, dat noemen ze een pigtail en de normale manier is om daar vervolgens met een koppelbus een patchkabel op te zetten als je er niet direct de bijpassende NTU op klikt.

Ik hoop niet dat je serieus die pigtail losgehaald heb uit de FTU en die vervolgens in de SC connector van je Fritzbox gedrukt hebt Als je dat doet heb je zeer grote kans op schade vroeg of laat waar je dan (terecht) zelf voor opdraait.

[ Voor 3% gewijzigd door ik222 op 20-10-2018 10:18 ]

[DJSmiley]

De pigtail uit de FTU halen en direct in een SFP prikken kan, maar dat is het laatste wat je moet doen
- De 900um pigtail zit direct gelast aan je inkomende vezel. Beide zijn erg gevoelig en niet bedoeld voor 'extern' gebruik
- De FTU is eigendom van Reggefiber en is niet voor niets verzegeld.

Gewoon een koppelbusje. Dat is overal de standaard. Ook in veel professionele apparatuur wordt een koppelbusje (al dan niet in de behuizing) gebruikt voor de koppeling tussen apparaat en de vezels. Koppelbusjes zijn een bewezen prima betrouwbare techniek met minimale demping. Zelfs op enterprise apparatuur (>20k) zitten gewoon koppelbusjes.

[MadEgg]

ik222 schreef op zaterdag 20 oktober 2018 @ 10:17:
[...]
Dat is niet raar, dat noemen ze een pigtail en de normale manier is om daar vervolgens met een koppelbus een patchkabel op te zetten als je er niet direct de bijpassende NTU op klikt.

Naar mijn mening zou het logischer zijn als je gewoon een patch-kabel kunt gebruiken om je router aan te sluiten. Nu moet ik een koppelbusje of een custom-made patchkabel gebruiken. Kan allemaal wel, maar vind het er niet zo netjes uitzien.

Ik hoop niet dat je serieus die pigtail losgehaald heb uit de FTU en die vervolgens in de SC connector van je Fritzbox gedrukt hebt Als je dat doet heb je zeer grote kans op schade vroeg of laat waar je dan (terecht) zelf voor opdraait.

Dat heb ik inderdaad gedaan, werkt prima Het is toch maar een tijdelijke oplossing, de MikroTik sluit ik via het koppelbusje + kabel aan. Het is evident dat het kwetsbaar is, gelukkig kan ik best zorgvuldig met fragiele kabeltjes omgaan. Na installatie van de MT wind ik de pigtail weer netjes op.

DJSmiley schreef op zaterdag 20 oktober 2018 @ 12:04:
De pigtail uit de FTU halen en direct in een SFP prikken kan, maar dat is het laatste wat je moet doen
- De 900um pigtail zit direct gelast aan je inkomende vezel. Beide zijn erg gevoelig en niet bedoeld voor 'extern' gebruik
- De FTU is eigendom van Reggefiber en is niet voor niets verzegeld.

Gewoon een koppelbusje. Dat is overal de standaard. Ook in veel professionele apparatuur wordt een koppelbusje (al dan niet in de behuizing) gebruikt voor de koppeling tussen apparaat en de vezels. Koppelbusjes zijn een bewezen prima betrouwbare techniek met minimale demping. Zelfs op enterprise apparatuur (>20k) zitten gewoon koppelbusjes.

Een koppebusje is een soort verloopje. De demping zal vast best meevallen, en het kan best te standaard zijn maar ik vind het er slordig uitzien, en het zou eenvoudig voorkomen kunnen worden door een female connector aan de "pigtail" te hangen. Heb je nog steeds een prima scheiding tussen extern en intern.

Maar goed, de female <-> male kabels zijn wel te bestellen maar onevenredig veel duurder, dus ik hou het maar op het koppelbusje.

[smokeytbear]

heb je ook van deze site de kabels etc besteld?

Guver schreef op vrijdag 19 oktober 2018 @ 11:20:
Ik zie hier iedereen met koppelstukjes.
ik zelf heb vanuit polen een SFP module laten komen met direct een SC connector er op.
en dit werkt als een trein icm XS4all:

https://www.ip-sa.com.pl/3524s-optic-p-1793.html

code:

[admin@Gateway] > /interface ethernet monitor sfp1
                      name: sfp1
                    status: link-ok
          auto-negotiation: disabled
                      rate: 1Gbps
               full-duplex: yes
           tx-flow-control: no
           rx-flow-control: no
        sfp-module-present: yes
               sfp-rx-loss: no
                  sfp-type: (unknown)
        sfp-connector-type: (unknown)
       sfp-link-length-9um: 255000m
      sfp-link-length-50um: 2550m
      sfp-link-length-62um: 2550m
    sfp-link-length-copper: 255m
           sfp-vendor-name: OEM
    sfp-vendor-part-number: SFP-3524S-02-SC
       sfp-vendor-revision:
         sfp-vendor-serial: SG35E408091338
            sfp-wavelength: 1312.55nm
  sfp-dwdm-channel-spacing: 255Ghz
           sfp-temperature: 63C
        sfp-supply-voltage: 3.249V
       sfp-tx-bias-current: 29mA
              sfp-tx-power: -6.05dBm
              sfp-rx-power: -8.801dBm
           eeprom-checksum: good
                    eeprom: 0000: ff ff ff ff ff ff ff ff  ff ff ff ff ff ff ff >
                            0010: ff ff ff ff 4f 45 4d ff  00 00 00 00 00 00 00 >
                            0020: 00 00 00 00 ff 00 00 00  53 46 50 2d 33 35 32 >
                            0030: 53 2d 30 32 2d 53 43 00  ff ff ff ff 05 1e ff >
                            0040: ff ff ff ff 53 47 33 35  45 34 30 38 30 39 31 >
                            0050: 33 38 00 00 31 37 30 37  30 33 ff ff ff ff ff >
                            0060: ff ff ff ff ff ff ff ff  ff ff ff ff ff ff ff >
                            0070: ff ff ff ff ff ff ff ff  ff ff ff ff ff ff ff >
                            0080: 5a 00 d8 00 55 00 dd 00  8c a0 6d 60 88 b8 71 >
                            0090: af c8 01 f4 9c 40 03 e8  27 10 01 3c 1f 07 01 >

heb alleen auto-negotiation uit moeten zetten gezien dat niet werkte

toon volledige bericht

[Guver]

smokeytbear schreef op maandag 22 oktober 2018 @ 21:28:
heb je ook van deze site de kabels etc besteld?

nee die is van XS4all zelf

[smokeytbear]

Ik heb inmiddels dezelfde spf module besteld. Het kabeltje van de fritzbox in de spf module gestopt. Hij doet niks. Lampje gast niet aan.spf module wordt wel warm. Ik doe iets niet goed of het is niet geschikt voor een edgepoint

[ik222]

smokeytbear schreef op zondag 4 november 2018 @ 21:29:
Ik heb inmiddels dezelfde spf module besteld. Het kabeltje van de fritzbox in de spf module gestopt. Hij doet niks. Lampje gast niet aan.spf module wordt wel warm. Ik doe iets niet goed of het is niet geschikt voor een edgepoint

Al geprobeerd om auto negotiation uit te schakelen? Vaak lost dat dit probleem op.

[MadEgg]

Guver schreef op vrijdag 19 oktober 2018 @ 11:20:
Ik zie hier iedereen met koppelstukjes.
ik zelf heb vanuit polen een SFP module laten komen met direct een SC connector er op.
en dit werkt als een trein icm XS4all:

https://www.ip-sa.com.pl/3524s-optic-p-1793.html

code:

[admin@Gateway] > /interface ethernet monitor sfp1
                      name: sfp1
                    status: link-ok
          auto-negotiation: disabled
                      rate: 1Gbps
               full-duplex: yes
           tx-flow-control: no
           rx-flow-control: no
        sfp-module-present: yes
               sfp-rx-loss: no
                  sfp-type: (unknown)
        sfp-connector-type: (unknown)
       sfp-link-length-9um: 255000m
      sfp-link-length-50um: 2550m
      sfp-link-length-62um: 2550m
    sfp-link-length-copper: 255m
           sfp-vendor-name: OEM
    sfp-vendor-part-number: SFP-3524S-02-SC
       sfp-vendor-revision:
         sfp-vendor-serial: SG35E408091338
            sfp-wavelength: 1312.55nm
  sfp-dwdm-channel-spacing: 255Ghz
           sfp-temperature: 63C
        sfp-supply-voltage: 3.249V
       sfp-tx-bias-current: 29mA
              sfp-tx-power: -6.05dBm
              sfp-rx-power: -8.801dBm
           eeprom-checksum: good
                    eeprom: 0000: ff ff ff ff ff ff ff ff  ff ff ff ff ff ff ff >
                            0010: ff ff ff ff 4f 45 4d ff  00 00 00 00 00 00 00 >
                            0020: 00 00 00 00 ff 00 00 00  53 46 50 2d 33 35 32 >
                            0030: 53 2d 30 32 2d 53 43 00  ff ff ff ff 05 1e ff >
                            0040: ff ff ff ff 53 47 33 35  45 34 30 38 30 39 31 >
                            0050: 33 38 00 00 31 37 30 37  30 33 ff ff ff ff ff >
                            0060: ff ff ff ff ff ff ff ff  ff ff ff ff ff ff ff >
                            0070: ff ff ff ff ff ff ff ff  ff ff ff ff ff ff ff >
                            0080: 5a 00 d8 00 55 00 dd 00  8c a0 6d 60 88 b8 71 >
                            0090: af c8 01 f4 9c 40 03 e8  27 10 01 3c 1f 07 01 >

heb alleen auto-negotiation uit moeten zetten gezien dat niet werkte

toon volledige bericht

Ik heb deze inmiddels ook binnen met bijbehorende kabel. Voordeel is dat die kabel veel dikke / steviger is dan het fs.com exemplaar. Handig aangezien hij door de kruipruimte moet, in de loze leidingen krijg ik de connector niet door de bochten.

Ik moest auto negotiation ook uitzetten
in mijn MikroTik maar daarna ging alles als een speer. Vlan instellen, masquerade aan en gaan.

Bedankt voor de tip!

[smokeytbear]

hoe zetten jullie autonegotiation uit voor de sfp port? Volgens deze link kan dat niet : https://community.ubnt.co...gabit-fiber/idi-p/1785608

[MadEgg]

smokeytbear schreef op maandag 12 november 2018 @ 21:00:
hoe zetten jullie autonegotiation uit voor de sfp port? Volgens deze link kan dat niet : https://community.ubnt.co...gabit-fiber/idi-p/1785608

Jij hebt het over een Ubiquity EdgeRouter X, wij over een MikroTik. Zie screenshot:

[HoleinOne]

reactie was al geplaatst.

[ Voor 96% gewijzigd door HoleinOne op 29-07-2020 08:43 . Reden: Antwoord was al gegeven in een eerdere reactie. ]

[lier]

@HoleinOne je weet dat je een reactie geeft op een post van meer dan 2 jaar geleden?

[HoleinOne]

Ja, is een actuelere antwoord.

[jvthert]

HoleinOne schreef op maandag 27 juli 2020 @ 11:03:
Ja, is een actuelere antwoord.

Twee jaar geleden duidelijker en grammaticaal correct door DJSmiley in "[xs4all glas] Wigen switch welke SFP module en cable?" beantwoord.
