Schmitt trigger ontwerp fout herstel

[StapelPanda]

Ik heb laatst wat printplaten laten drukken, deze zijn dus al in mijn bezit. Ik heb alleen een ontwerpfout gemaakt.

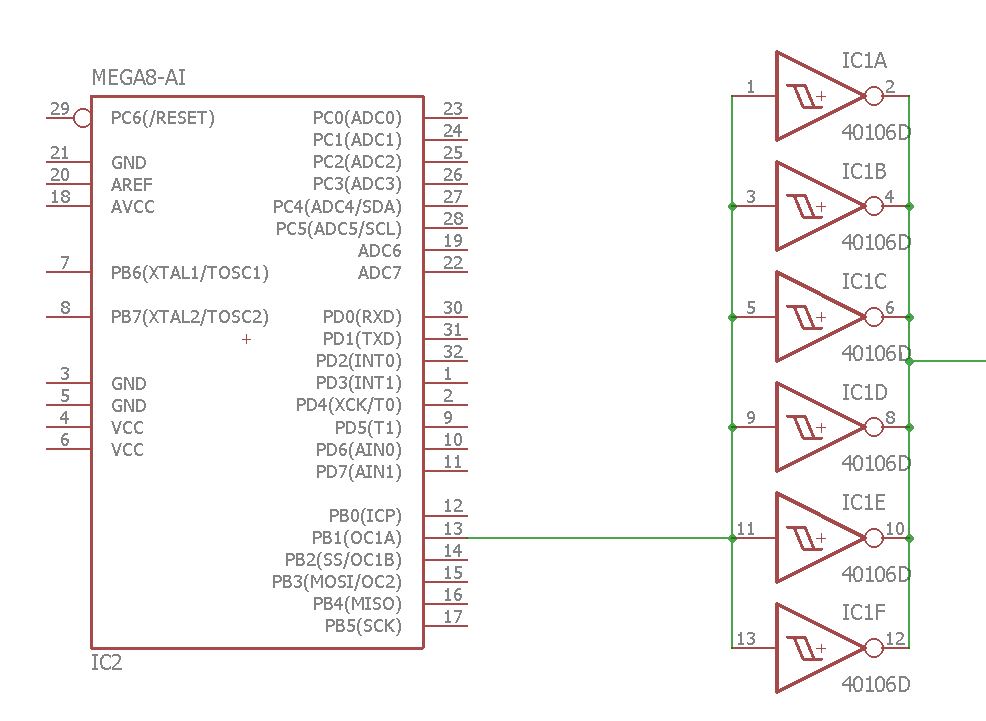

Het idee is dat de 40106 als een soort buffer/versteker gebruikt wordt, wat hier uit komt gaat vervolgens een Lowpass filter in om de harmonische eruit te filteren en is dan een HF zendertje (hopelijk paar mW).

De 40106 wordt vanuit een 9V batterij gevoed, de Atmel krijgt via een LDO 5V binnen, dit komt dus ook op de IO te staan. Nu blijkt de trigger threshold voor HIGH (gezien inverter Laag op uitgang) 0.65 * 9V te zijn en dus rond de 5.85V te liggen. Uitkomst: 40106 wordt niet getriggerd.

Weet iemand hoe ik dit eenvoudig op kan lossen?

[itcouldbeanyone]

Heeft de 4016 een aprte min ten opzichte van je atmel ?

[Brahiewahiewa]

Gewoon wachten totdat de batterij wat leger is; onder de 7,5 Volt zou 't moeten werken

[memphis]

Een zener van +/- 3v tussen de 2 IC's en een pull-up aan de smitt trigger input.

Anders een opampje ertussen.

[ Voor 16% gewijzigd door memphis op 14-11-2017 15:30 ]

[StapelPanda]

Brahiewahiewa schreef op dinsdag 14 november 2017 @ 14:39:
Gewoon wachten totdat de batterij wat leger is; onder de 7,5 Volt zou 't moeten werken

Niet de oplossing waar ik op hoop natuurlijk, Voorlopig om te testen en software te ontwikken wel een optie natuurlijk

itcouldbeanyone schreef op dinsdag 14 november 2017 @ 13:18:
Heeft de 4016 een aprte min ten opzichte van je atmel ?

Er zitten buiten de Atmel ook nog andere componenten op het bordje. Als ik de min van de 40106 naar beneden breng met 1 volt blijft het probleem, je zit dan op 10V * 0.65 = 6.5V. Het verschil blijft dan nogsteeds een 0.5V te groot.

memphis schreef op dinsdag 14 november 2017 @ 15:28:
Een zener van +/- 3v tussen de 2 IC's en een pull-up aan de smitt trigger input.

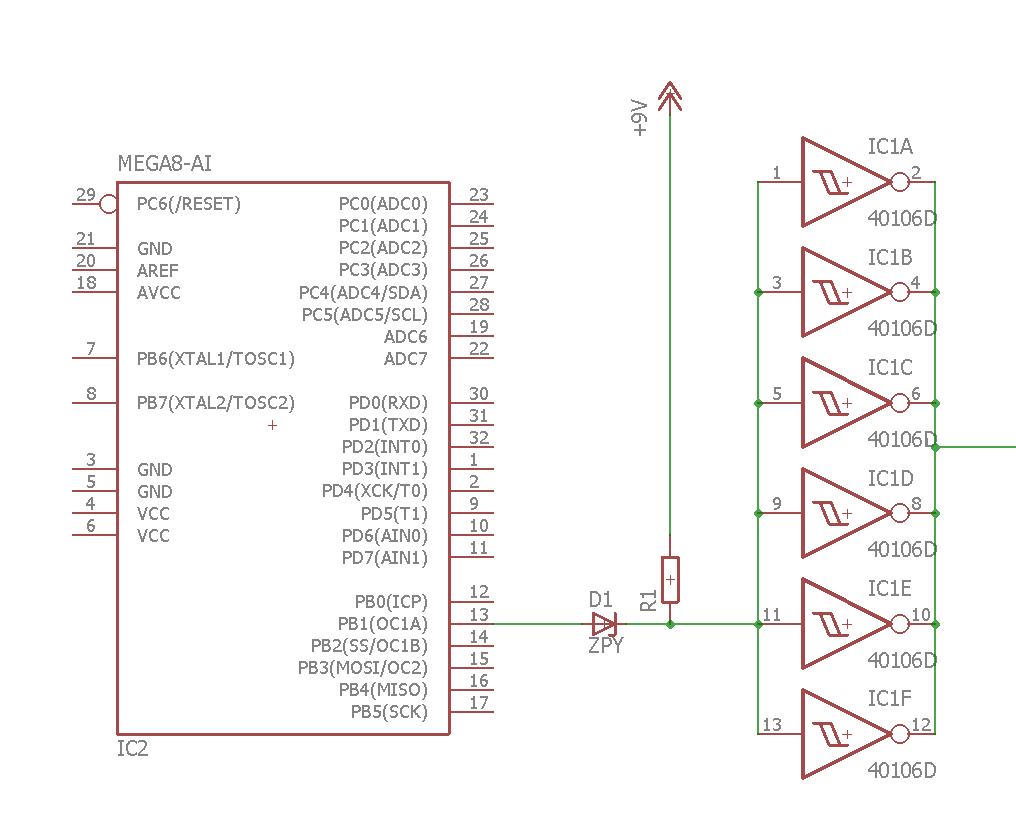

Lijkt dit er een beetje op? denk dat ik dat met wat creatief knutselwerk er nog wel tussen/op krijg

[memphis]

Zoiets... Bij een 3v zener zal die tussen 3 en 8v het signaal geven, de pull up kan rustig een 47k of hoger zijn.

Kans is alleen dat de zener niet snel is, weet niet welke frequentie erop komt.

[StapelPanda]

memphis schreef op dinsdag 14 november 2017 @ 16:18:
Zoiets... Bij een 3v zener zal die tussen 3 en 8v het signaal geven, de pull up kan rustig een 47k of hoger zijn.

Kans is alleen dat de zener niet snel is, weet niet welke frequentie erop komt.

Snelheid is natuurlijk relatief, het gaat om een signaal van 3.58MHz.

[memphis]

Proberen, en anders een opamp op 9v in comperator (2.5v) mode gebruiken

[ Voor 35% gewijzigd door memphis op 14-11-2017 16:59 ]

[StapelPanda]

memphis schreef op dinsdag 14 november 2017 @ 16:18:
Zoiets... Bij een 3v zener zal die tussen 3 en 8v het signaal geven, de pull up kan rustig een 47k of hoger zijn.

Kans is alleen dat de zener niet snel is, weet niet welke frequentie erop komt.

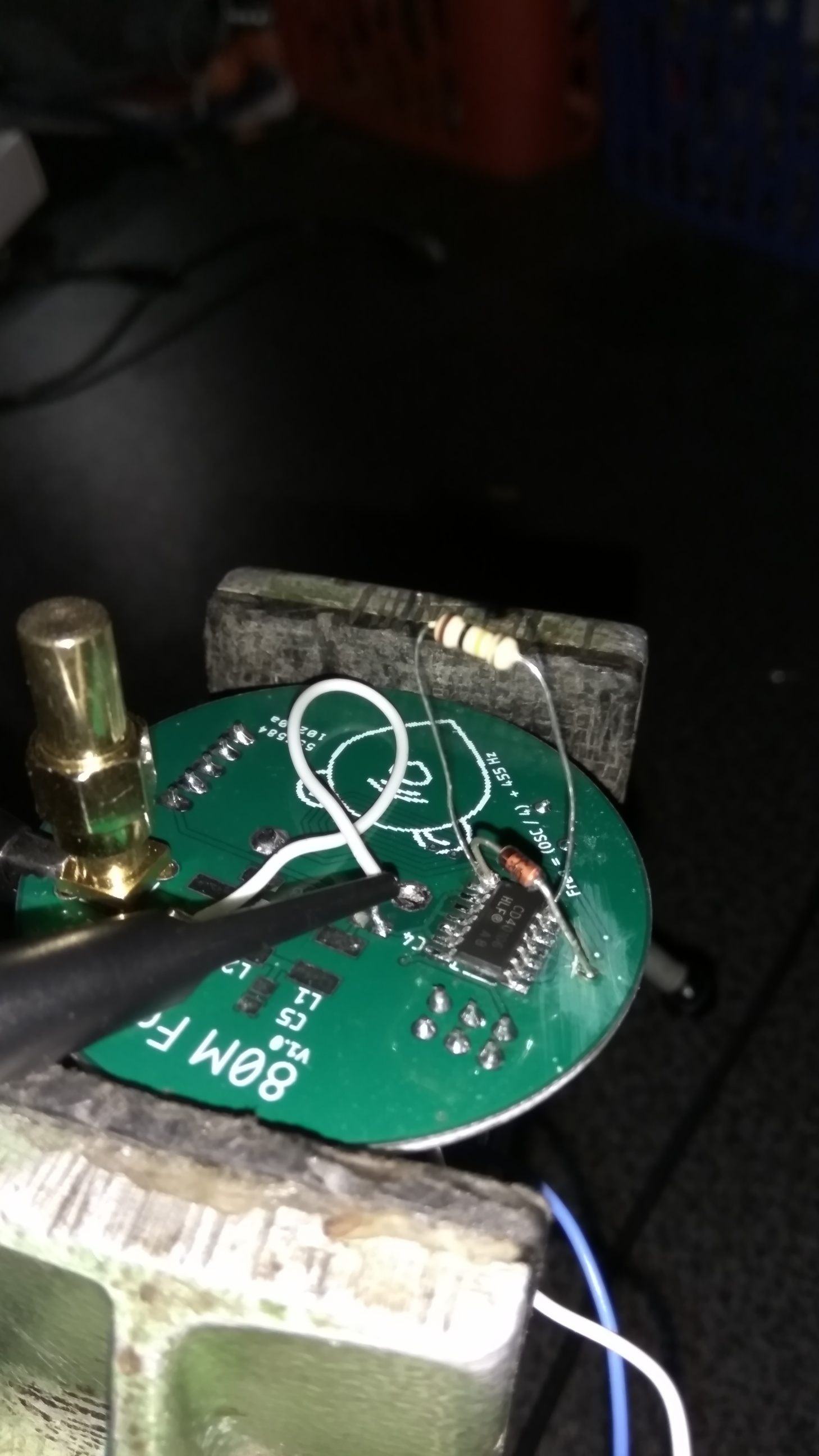

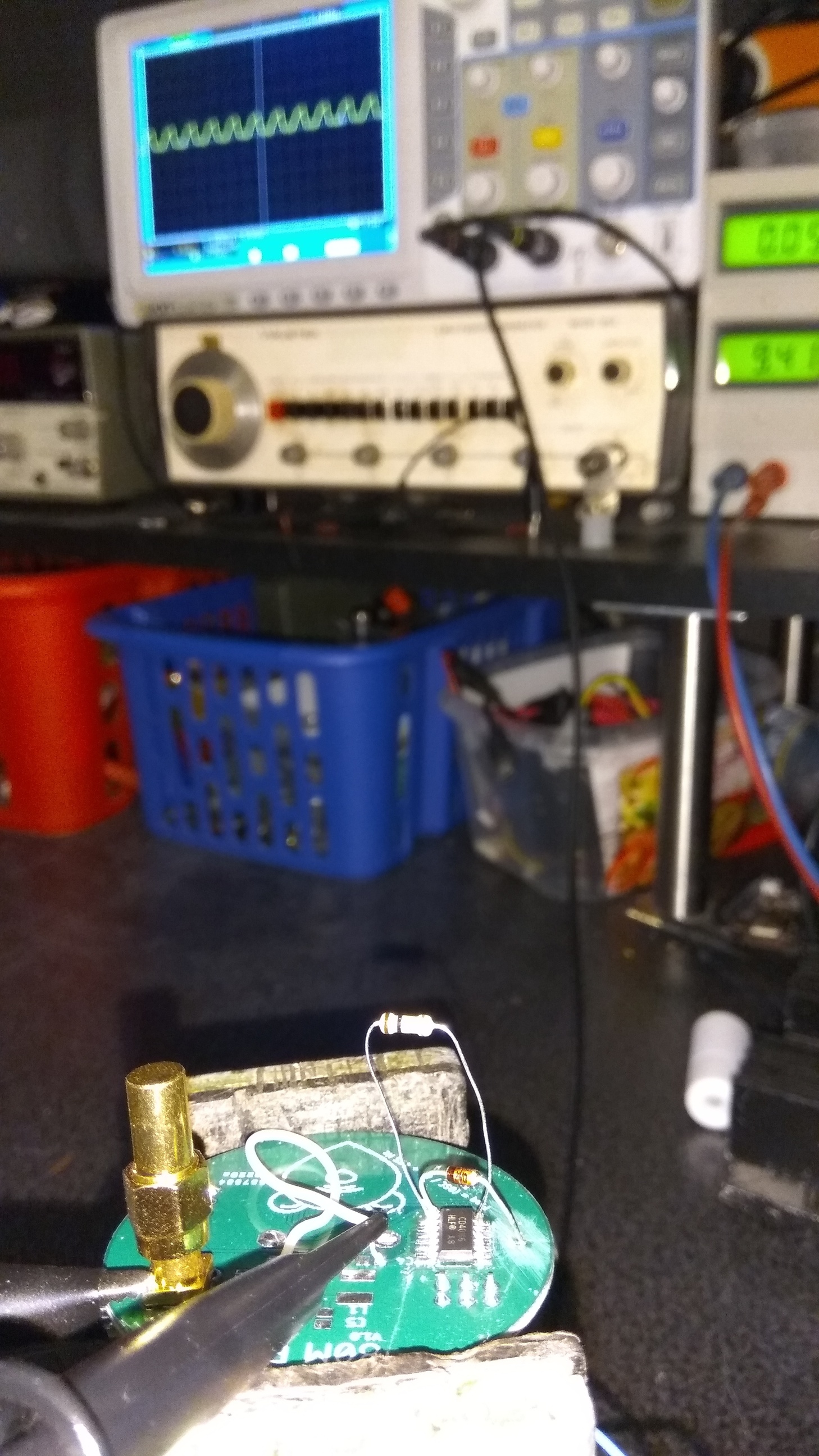

Resultaat de derde zener uit het bakje was al een 3V0 zener, erna nog een 10K pullup (eerste in handbereik) en het werkt.

Nu nog even een LC filtertje inelkaar zetten.

[memphis]

Kijk,opgelost
