verbogen socket pin

[aminam]

Goedenavond,

Ik heb dit weekend een setje gekocht voor een projectje, het gaat om een sabertooth z77 met i7-3770k.
Dit setje werkte overigens perfect, ik wou het moederbord wat schoon maken omdat het zo te zien en ruiken blootgesteld heeft gestaan aan een roker.

Eenmaal bij de cpu leek er een raar geel goedje bij de socket te zitten. Toen ik de cpu uit de socket haalde bleek hij helemaal onder een geel plakkerige vloeistof te zitten, hij dat ooit werkte is mij ook een wonder. Terwijl ik probeerde wat van de vloeistof van de randjes weg te halen heb ik schijnbaar het een en ander geraakt.

nadat ik de cpu terug in de socket zette en probeerde te booten ging het moederbord niet eens aan, al helemaal geen post. Nogmaals naar de socket gekeken blijken opeens twee pinnetjes beschadigd te zijn, een is nog in redelijke staat maar het topje lijkt verbogen. De andere is er slecht en toe en is dubbel gebogen.

Wat is jullie advies, zelf proberen met een punaise recht te buigen of kent iemand een tweaker die hierin gespecialiseerd is en het voor me wil doen tegen vergoeding?

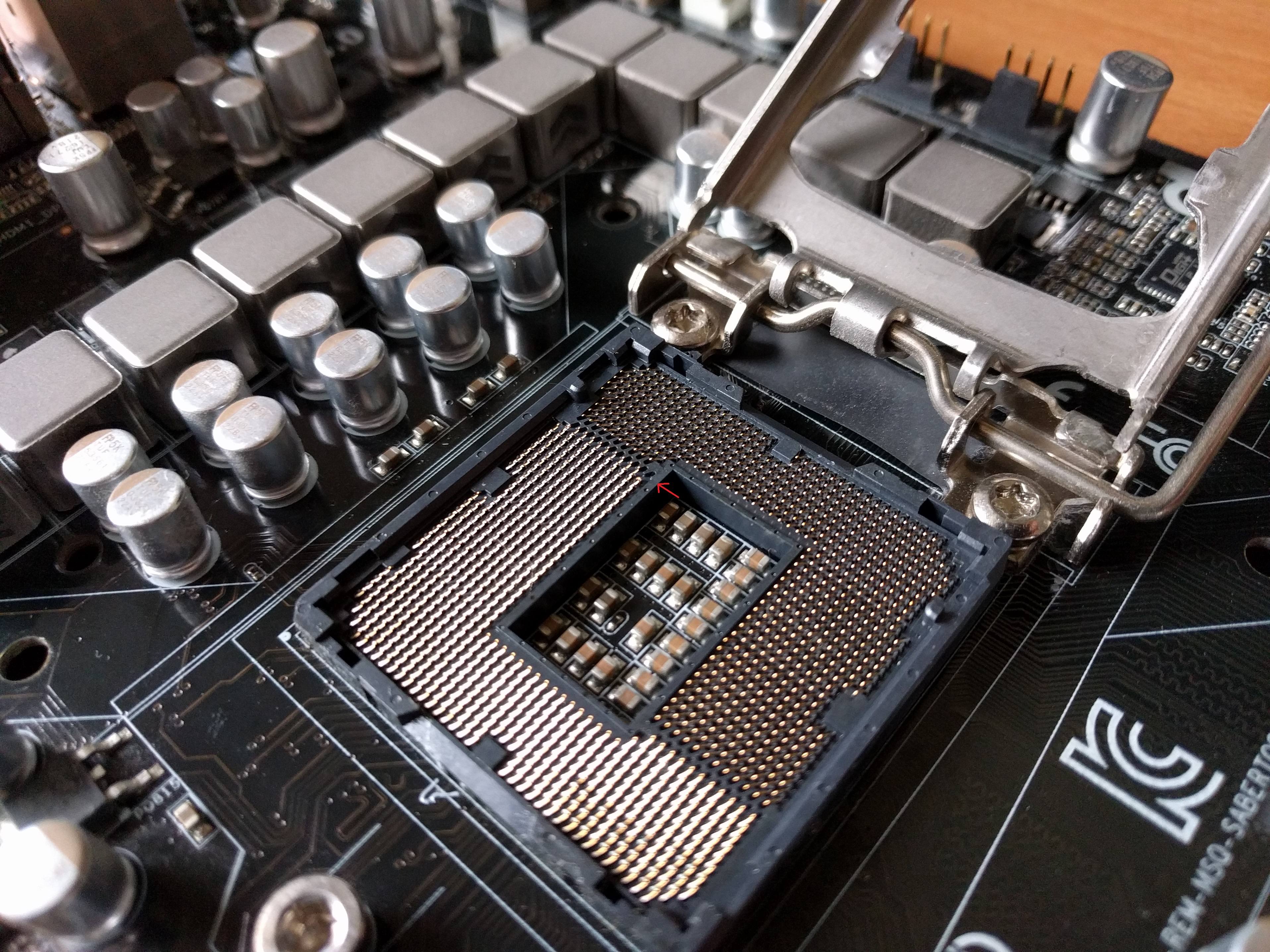

op deze foto is het de pin in het uiterste hoekje linksonder aan de binnenkant.

[VosStijn]

Je kan het eventueel rechtbuigen met bijvoorbeeld een pinpas. Maar als de pins echt verbogen zijn, hoe past de cpu nog wel goed op de socket? Als die namelijk wel gewoon in hun gaatjes zitten en contact maken zou er in principe geen probleem moeten ontstaan.

Heeft er niets van het "gele goedje" in de cpu of het socket gelekt? Heb wel eens gehoord dat geleidende koelpasta in het socket je mobo in 1 keer kan fryen.

[Nemesizz]

@VosStijn Ik denk dat je in de war bent met een PGA socket/processor, dit is een LGA, knap als je daar de pinnen recht kan buigen met een pinpas

@aminam Ik zou het gewoon proberen met een puntig voorwerp (naald of iets dergelijks), heel voorzichtig weer in model proberen te buigen. Nu doet die ook niks, dus meer kapot maken doe je dan ook niet.

[aminam]

@Nemesizz @VosStijn Bedankt heren, ik ga maar eens een ernstig sterke bril opzoeken en met een naald of pincetje aan de slag. Zou het nog verschil maken de pinnetjes warm te maken met een föhn ofso?

Wat de vloeistof nou is weet ik nog niet maar het zat al in de socket en op de cpu voordat ik het bord kreeg. Het bord werkte perfect dus kortsluiting zal het niet gemaakt hebben.

[Nemesizz]

Ik zou er niet met een föhn op gaan blazen.
Bovendien, haalt een föhn toch de temperatuur niet dat zo'n pin 'zacht' word (ze zijn dun zat, buigen zonder opwarmen ook wel...zoals je al gemerkt hebt ).

[vanaalten]

Ongeveer de helft van de pinnen is een voeding of ground pin, als je er daar eentje van mist en je gaat niet overklokken ofzo dan kan dat geen kwaad. Uiteraard mag de pin geen kortsluiting veroorzaken naar andere pinnen.

Ov deze pin zo'n voeding of ground is, kan ik niet zeggen. Voor mij is je omschrijving ('de pin in het uiterste hoekje linksonder aan de binnenkant') niet duidelijk genoeg om te snappen welke je bedoeld en is het plaatje ook niet scherp genoeg om een verbogen pin te zien (of ik kijk niet goed...).

[Koen179]

Je kunt hem proberen recht te buigen, ik gebruik zelf altijd een hele kleine platte schroevendraaier, maar een naald of iets anders puntigs moet ook werken (met een kleine schroevendraaier heb je wat meer grip denk ik).

Wat ik wel vreemd vind, het setje werkte prima voordat je het socket ging bekijken. Als je de CPU er netjes uit gehaald hebt dan kunnen de pinnetjes niet door jouw toedoen zijn verbogen (en waren ze dus al verbogen). Als dat zo is, dan gaat het bord waarschijnlijk ook niet werken als je de pinnetjes terug gebogen hebt.

Hoe heb je de CPU contactpunten schoongemaakt? Misschien dat er ergens nog water o.i.d. zit, waardoor hij niet goed contact maakt.

Succes in ieder geval!

[aminam]

@vanaalten @Koen179 Bedankt voor het advies. Ik haalde de cpu uit de socket omdat de buitenkant van de socket onder de smeer zat. Toen ik de cpu uit de socket haalde waren zowel de cpu als de socket verzopen in een gele vloeistof. Die heb ik dus geprobeerd schoon te maken met een koffiefilter, toen waren de pinnen nog recht voor zover ik kon zien.

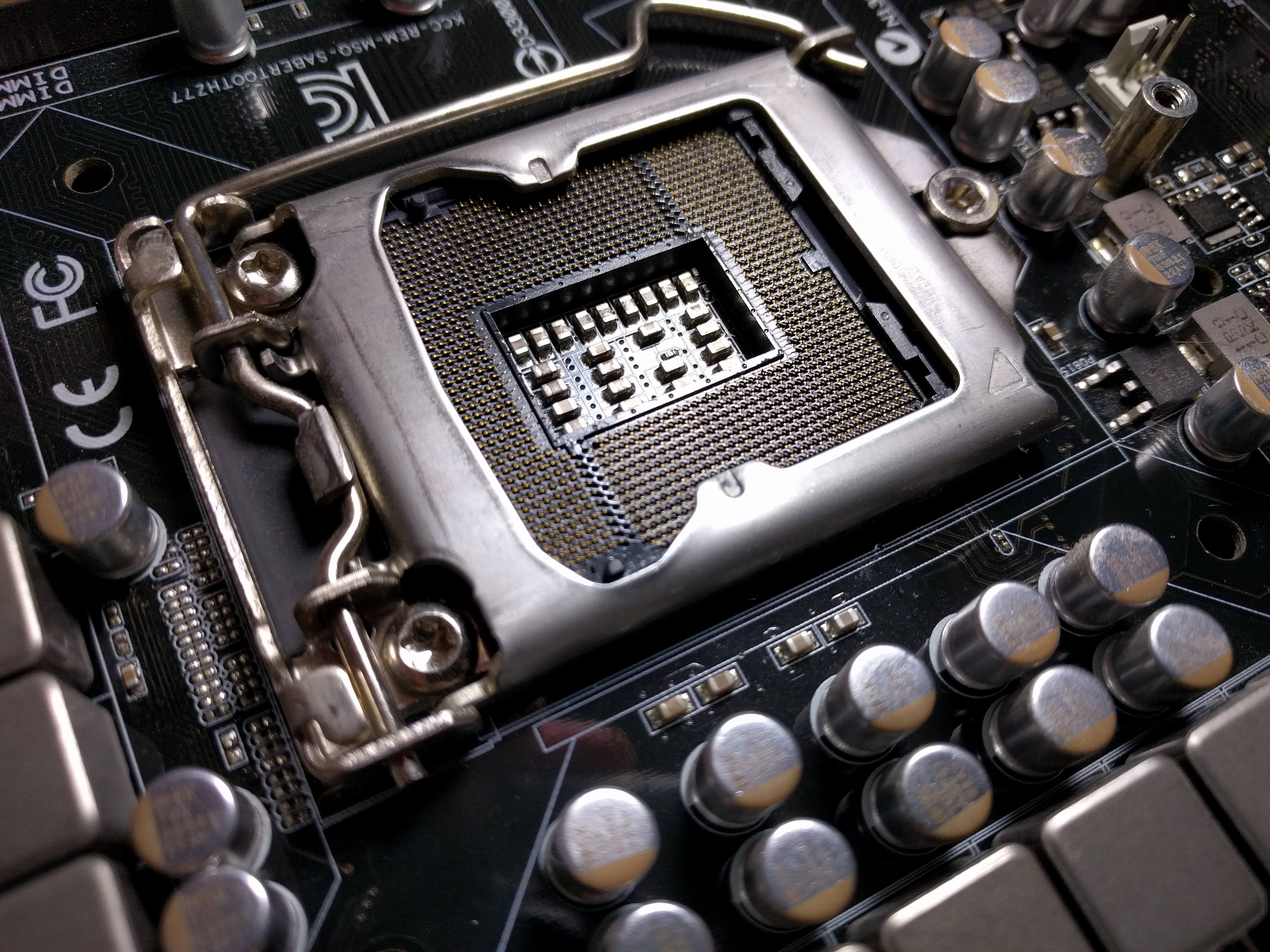

Ik ga er nu met wat meer licht nog eens voor zitten, ter verduidelijking heb ik nog een foto gemaakt deze keer vanaf de andere kant.

[PilatuS]

Heb hier zelf in het verleden voor klanten een stanleymesje voor gebruikt. Deze ene pin is heel makkelijk te doen. Even voor gaan zitten en zo ver mogelijk terug duwen naar de originele stand, moet zeker lukken

[vanaalten]

Die foto (en pijl) helpen wel!
Als eerste even de pin-locatie in de socket bepalen. Zie ook:
https://www.intel.com/con...-lga1155-socket-guide.pdf
(en ga dan naar pagina 21. NIET naar pagina 17, da's van onderaf gezien en vooral verwarrend!)

Zoals ik het zie: pin A1 is in je laatste foto helemaal links; de met pijl gemarkeerde pin is volgens mij dan M30. Maar controleer vooral of ik dat goed zie, blijft lastig om goed te zien.

Dan de functie bepalen... zie daarvoor:
https://www.intel.com/con...sktop-vol-1-datasheet.pdf
... en dan naar hoofdstuk 8. Op bladzijde 101, rechtsonder: M30 = VCC. Daarvan heb je er een heleboel, zolang je de processor niet overklokt of tot het uiterste gaat martelen kan het volgens mij geen kwaad als deze pin afbreekt.

Ideaal gezien is 'ie natuurlijk gewoon netjes rechtgebogen, maar als 'ie afbreekt verwacht ik er geen problemen door.

[Verwijderd]

aminam schreef op maandag 23 oktober 2017 @ 22:39:
Goedenavond,

Ik heb dit weekend een setje gekocht voor een projectje, het gaat om een sabertooth z77 met i7-3770k.
Dit setje werkte overigens perfect, ik wou het moederbord wat schoon maken omdat het zo te zien en ruiken blootgesteld heeft gestaan aan een roker.

Eenmaal bij de cpu leek er een raar geel goedje bij de socket te zitten. Toen ik de cpu uit de socket haalde bleek hij helemaal onder een geel plakkerige vloeistof te zitten, hij dat ooit werkte is mij ook een wonder. Terwijl ik probeerde wat van de vloeistof van de randjes weg te halen heb ik schijnbaar het een en ander geraakt.

nadat ik de cpu terug in de socket zette en probeerde te booten ging het moederbord niet eens aan, al helemaal geen post. Nogmaals naar de socket gekeken blijken opeens twee pinnetjes beschadigd te zijn, een is nog in redelijke staat maar het topje lijkt verbogen. De andere is er slecht en toe en is dubbel gebogen.

Wat is jullie advies, zelf proberen met een punaise recht te buigen of kent iemand een tweaker die hierin gespecialiseerd is en het voor me wil doen tegen vergoeding?

op deze foto is het de pin in het uiterste hoekje linksonder aan de binnenkant.

[afbeelding]

Ik heb er geen ervaring mee maar mij lijkt het het handigste om een pincet te gebruiken. Wel voorzichtig zijn dat je niet teveel kracht zet en dat je het heel erg rustig aan doet. Vooral zien dat je niet heen en weer gaat met die pin, 1 keer teruggaan in de riching van waaruit het werd gebogen gaat nog wel goed als je een beetje geluk hebt, als je over de middengrens heengaat en dan weer terug de andere kant op gaat en zo een paar keer heen en weer gaat dan vraag je erom dat de pin afbreekt.

[ Voor 9% gewijzigd door Verwijderd op 24-10-2017 21:17 ]

[Miyamoto]

Pincet en een microscoop of vergrootglas. Of gewoon hele goeie ogen. Is prima te doen in veel gevallen.

[route99]

https://www.loepenshop.com/Loepbril

[aminam]

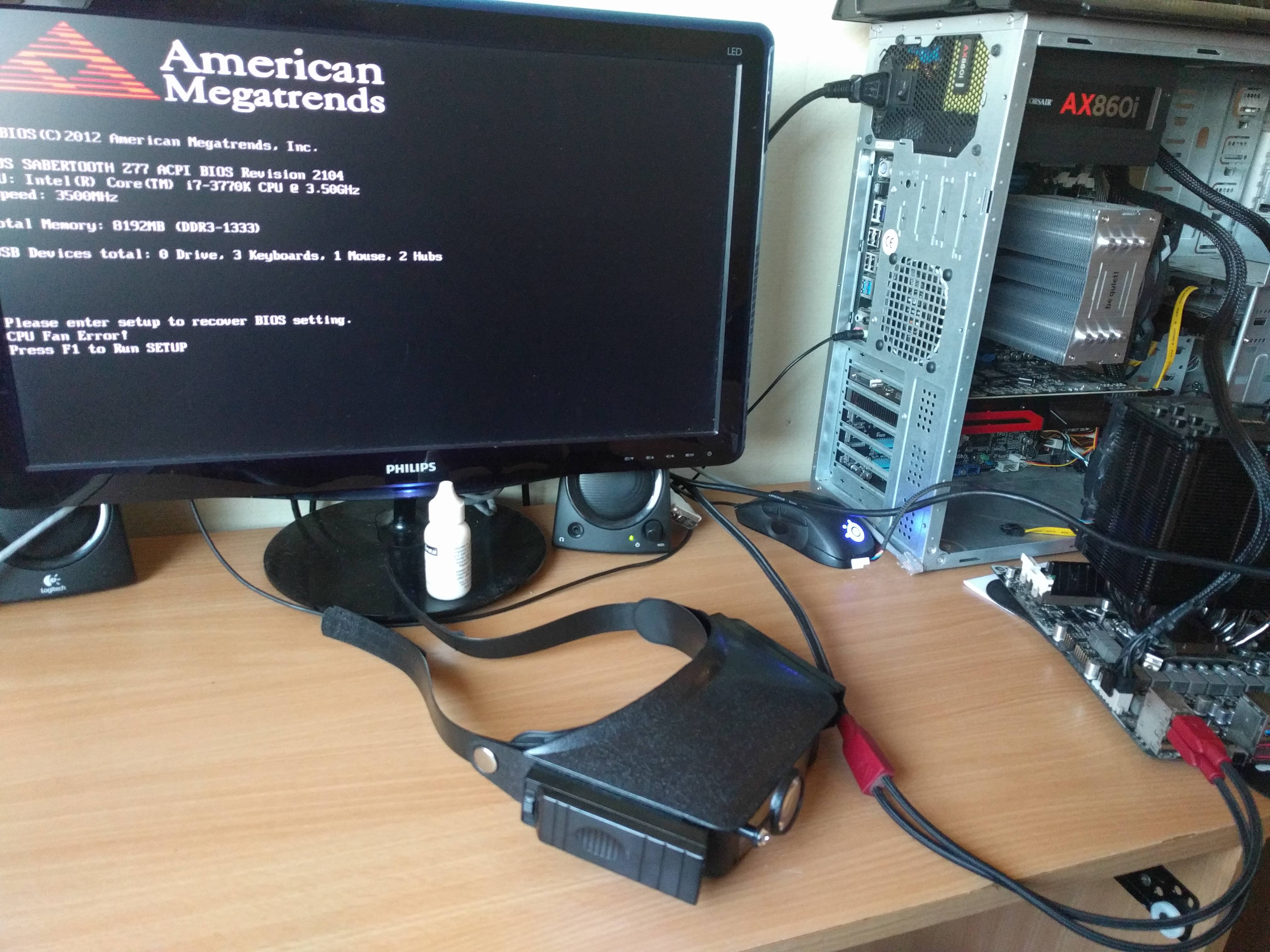

Vandaag heb ik de loep binnen gekregen, maar ik was zo lomp dat ik er alsnog niet met mijn handen bij kon. Heb hem dus nog maar eens proberen te booten, geen resultaat.

Met een diepe zucht vondt ik echter dat de clearcmos jumper nog op 2-3 stond, en ik herinerde mij dat asus borden zicht altijd dood houden tot die jumper weer op 1-2 staat...

en voila hij doet het weer, wanneer leer ik eens een goeie diagnose te stellen...

Dus iedereen bedankt voor de bijdrages

[ Voor 4% gewijzigd door aminam op 25-10-2017 18:00 ]

[route99]

Fijn.....
En RTFM.... mbt die clearcmos jumper....
