AUX-in maken aan autoradio, waarom weerstand/elco toevoegen?

[Josefien]

Ik heb uit nieuwsgierigheid geprobeerd een AUX-ingang te solderen aan een oude cassette-autoradio Alleen heb ik onderdeeltjes toegevoegd waarvan ik niet weet wat ze eigenlijk doen, ondanks dat het werkt

De radio is een Blaupunkt Caracas C12. Ik koos voor deze omdat van de andere "kandidaat" (een Philips met veel betere versterker...) te weinig gegevens/schema's te vinden waren en het circuitbord nòg ingewikkelder was

Schema van de radio: https://www.dropbox.com/s...7641110110001_SB.pdf?dl=0

Ik heb dus het tape-loopwerk verwijderd en de stereo-ingang daarvan gebruikt voor de AUX-in. De schakeldraden om de radio te laten denken dat er een tape in zit heb ik aangesloten op een tuimelschakelaar.

Het geluidssignaal v/d magneetkop gaat volgens het schema eerst door een voorversterker en allerlei andere onderdeeltjes voordat het in de audio-processor (TDA7313/PTPT2313) komt. Aangezien ik niet weet wat bij de voorversterker en wat bij de audio-processor hoort heb ik de elco's C402 en C403 verwijderd zodat de audio-processor los wordt gekoppeld van de voorversterker+onbekenden en daar (pin 10+14 van de audio-processor) mijn ingang op aangesloten

Vervolgens ben ik gaan zoeken hoe je een TDA7313 qua ingang moet aansluiten. En vond deze schema's:
https://tiktakx.files.wor.../05/tda7313_schematic.png

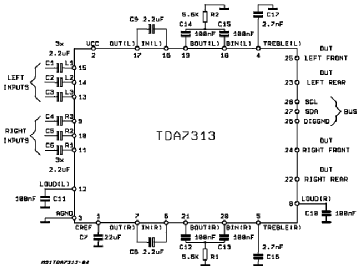

http://www.radiomuseum.or..._klein/tda7313_umgeb1.png

Er moet dus een 2,2uF condensator tussen. Echter, bij het ene schema is het een elco en bij de andere een gewone En nog vreemder: bij de elco is de + richting het IC. Maar in het radio-schema zat origineel juist een elco andersom

Hoe moet het dan?

Aangezien de winkel alleen maar een elco in deze waarde heeft heb ik die genomen en met de + naar de IC gesoldeerd.

De datasheet (http://pdf.datasheetcatal...gyCorporation/mXrwsxv.pdf) geeft aan dat er ook nog een weerstand tussen moet Aangeraden wordt een 2,4K Ohm. Dus heb ik die ertussen gezet.

Het werkt

Alleen blijf ik me dus afvragen wat die elco en weerstand doet in het pad van het geluidssignaal richting de audio-processor toe? En maakt het iets uit welke richting op de elco zit?

[YouTube: https://youtu.be/5rFa3LE_6Pw]


Het eindresultaat:

De elco en weerstand van in het linker/rechter kanaal heb ik zoveel mogelijk in krimpkous gedaan:


Ground-draadje moet ergens vandaan komen


Gaten in de cassette-klep geboord om de schakelaar en AUX-socket in vast te zetten
Ja... schermpje is deels stuk... dat was 'ie al voordat ik eraan zat...



En ik weet het... eigenlijk is het niet nuttig en ook niet eens de moeite waard, maar het was gewoon leuk om het een keer te proberen Ik heb niet heel veel verstand van de elektronica, maar ben stiekem wel een beetje trots dat het werkt

[Tom-Z]

't is allemaal ter bescherming.

Een audio-signaal is als het goed is alleen AC, maar er kan ook een stukje DC offset bovenop zitten. De capacitor laat alleen het AC gedeelte door, en haalt de DC offset weg.

Die weerstanden zijn om problemen te voorkomen zodra je een audio source aansluit. De capacitor moet namelijk eerst geladen worden naar het niveau van de DC offset, en de weerstanden beperken dan de stroom. Zonder weerstand zou de capacitor met een hele hoge stroom geladen worden, wat allerlei problemen kan geven.

Ik zou geen elco's gebruiken, want je weet niet of de offset positief of negatief zal zijn. De officiële datasheets laten ook ongepolariseerde condensators zien. Een positieve DC offset lijkt me waarschijnlijker, en dan staan de elco's in die schema's verkeerd om. Het schema van je autoradio gebruik wel elco's, maar die zitten wel goed om.

[Josefien]

Ah, dat is duidelijk

Is dat stukje DC schadelijk voor de audio-processor?

De winkel had volgens mij alleen maar elco's in deze waarde. Ik vroeg om een "condensator van 2,2 micro Farad" en kreeg deze elco's En ik moet ze dus sowieso omdraaien


Edit: hij zit dan blijkbaar op de meeste TDA7313 schema's verkeerd-om, bijna overal waar een elco getekend is staat de + richting het IC toe

[ Voor 22% gewijzigd door Josefien op 05-10-2017 01:06 ]

[Brahiewahiewa]

Tom-Z schreef op woensdag 4 oktober 2017 @ 23:01:
...dan staan de elco's in die schema's verkeerd om. Het schema van je autoradio gebruik wel elco's, maar die zitten wel goed om.

Euh, in het schema van de autoradio staan de elco's ook met de + aan de kant van de tda7313
En dat lijkt me ook goed want het gaat er niet om dat het ingangssignaal een DC component heeft
Het gaat er om dat de versterker (basically een op-amp) een positieve bias heeft. De uitgang kan immers niet beneden de 0 volt dalen

@Josefien

[SuperKris]

Haha, leeuke "omdat het kan" actie, hoewel ik toch zelf wat mee geneigd zou zijn eentje van marktplaats af te trekken die al aux heeft. Maar klasse hoor

De uitleg staat hier boven al. Google maar eens over coupling capacitor om er meer over te leren. Wordt wel vaker gebruikt in de audio wereld. De audiofielen zijn er niet allemaal even dol op. Ze worden soms verwijderd of vervangen door dude exemplaren.

Normaal of elco maakt in deze niet veel uit, maar 2.2u is een wat groter en duurder component. Er bestaan overigens ook bi-directionele elco's. Deze worden onder andere nog wel eens toegepast op de uitgangen van van een signaalbron als een CD-speler of een DAC.

[Josefien]

Brahiewahiewa schreef op donderdag 5 oktober 2017 @ 03:23:
[...]

Euh, in het schema van de autoradio staan de elco's ook met de + aan de kant van de tda7313

Maar... dat stipje bij het condensator-symbool (C402 & C403) is toch de + ? Dan staat hij toch andersom, met de - naar de TDA7313?


Op de printplaat zit de TDA7313 aan de gestreepte kant v/h condensator-cirkeltje, dat is voor zover ik weet echt de -

[ Voor 13% gewijzigd door Josefien op 05-10-2017 13:14 ]

[Brahiewahiewa]

Josefien schreef op donderdag 5 oktober 2017 @ 13:11:
[...]Op de printplaat zit de TDA7313 aan de gestreepte kant v/h condensator-cirkeltje, dat is voor zover ik weet echt de -

Ja, dat heb je goed gezien. Maarr, dat zijn uitgangssignalen van de voorversterker (LA3164) en die voorversterker heeft - net als alle andere (voor)versterkers - een DC component in z'n uitgangssignaal zitten.
De ir's van blaupunkt hebben uitgerekend dat die DC component hoger is dan de bias van de tda7313

De R1 en L1 ingangen hebben de + van de elco wel aan de kant van de tda7313 zitten, dus de tuner heeft een DC component die in ieder geval lager is dan de bias van de tda7313

Het apparaat dat jij op de aux aansluit (smartphone, mp3-player) heeft naar alle waarschijnlijkheid geen DC component, want dat is erg ongebruikelijk. De + van de elco's moet dus aan de kant van de tda7313 zitten
