Component stuk op Uniden Bearcat Scanner

[nachtnet]

ik heb hier een Uniden Bearcat Scanner UBC360CLT staan die het tot vanmorgen prima deed.



Helaas per ongeluk terwijl de scanner aanstond de adapter losgetrokken en terug gestoken en poef.. Daar ontsnapte de magische rook.

netjes open gemaakt en een duidelijke kandidaat die stuk is.

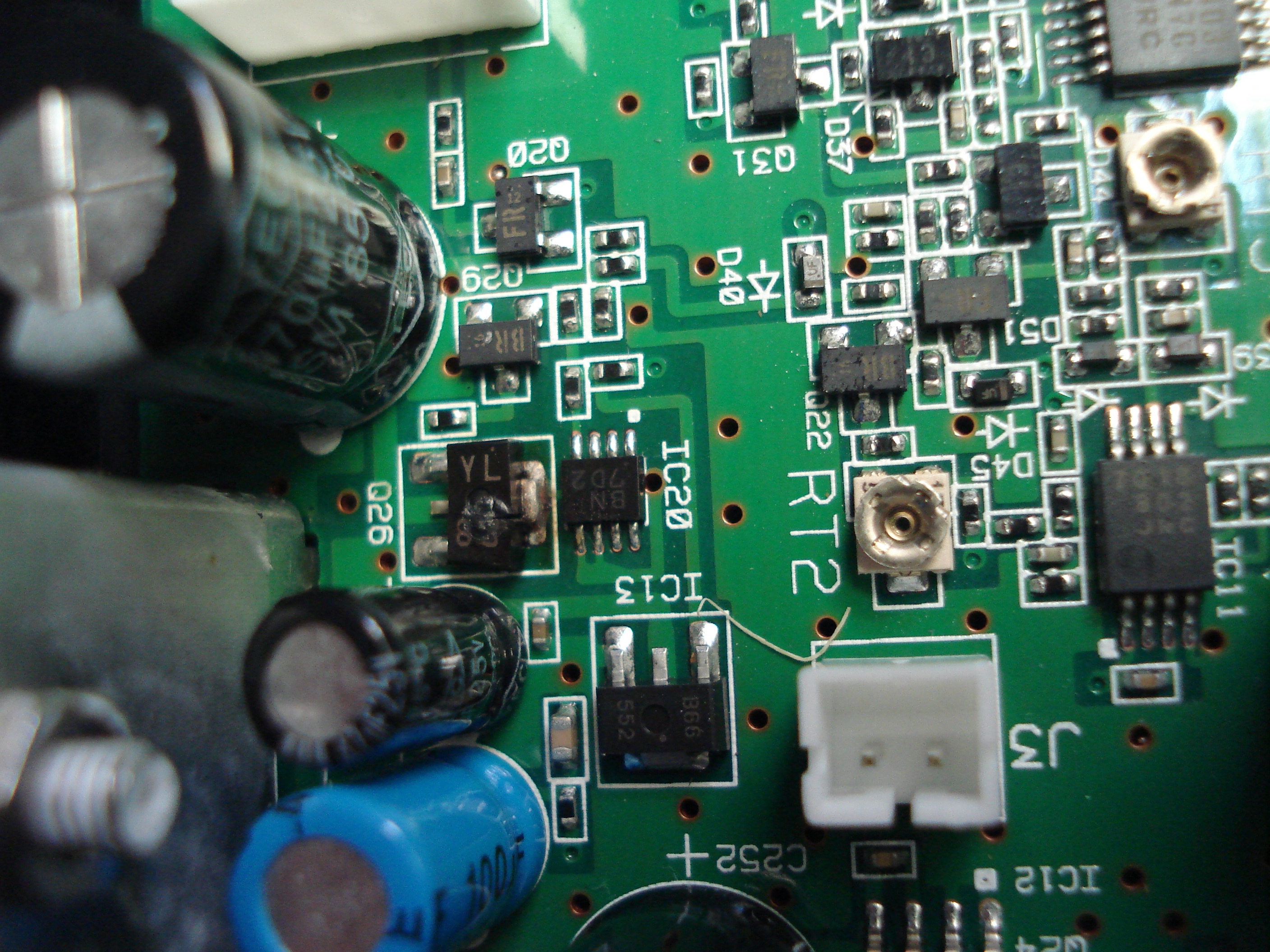

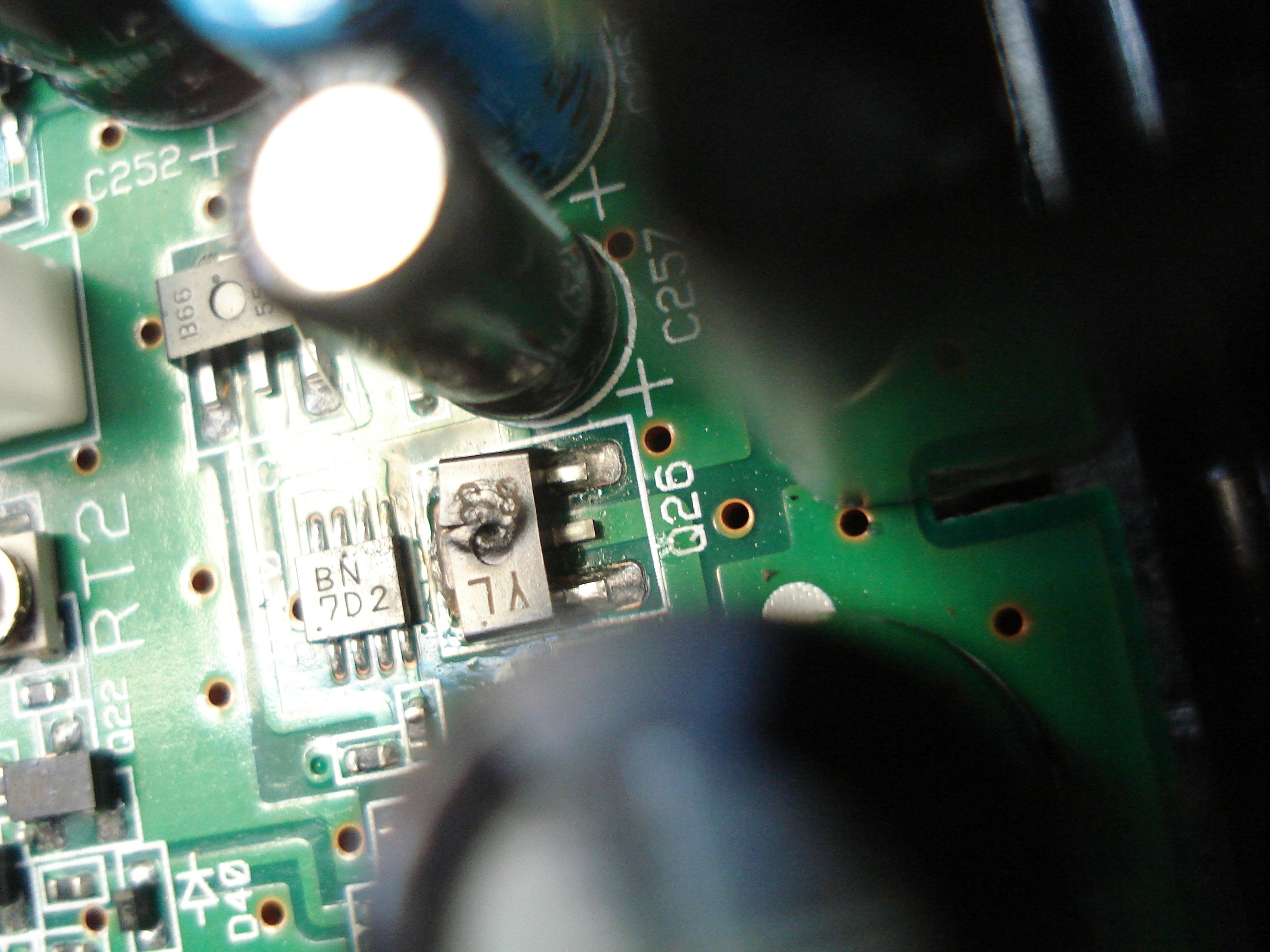

In het schema/printplaat staat bij de component Q26. op de component staat YL 83

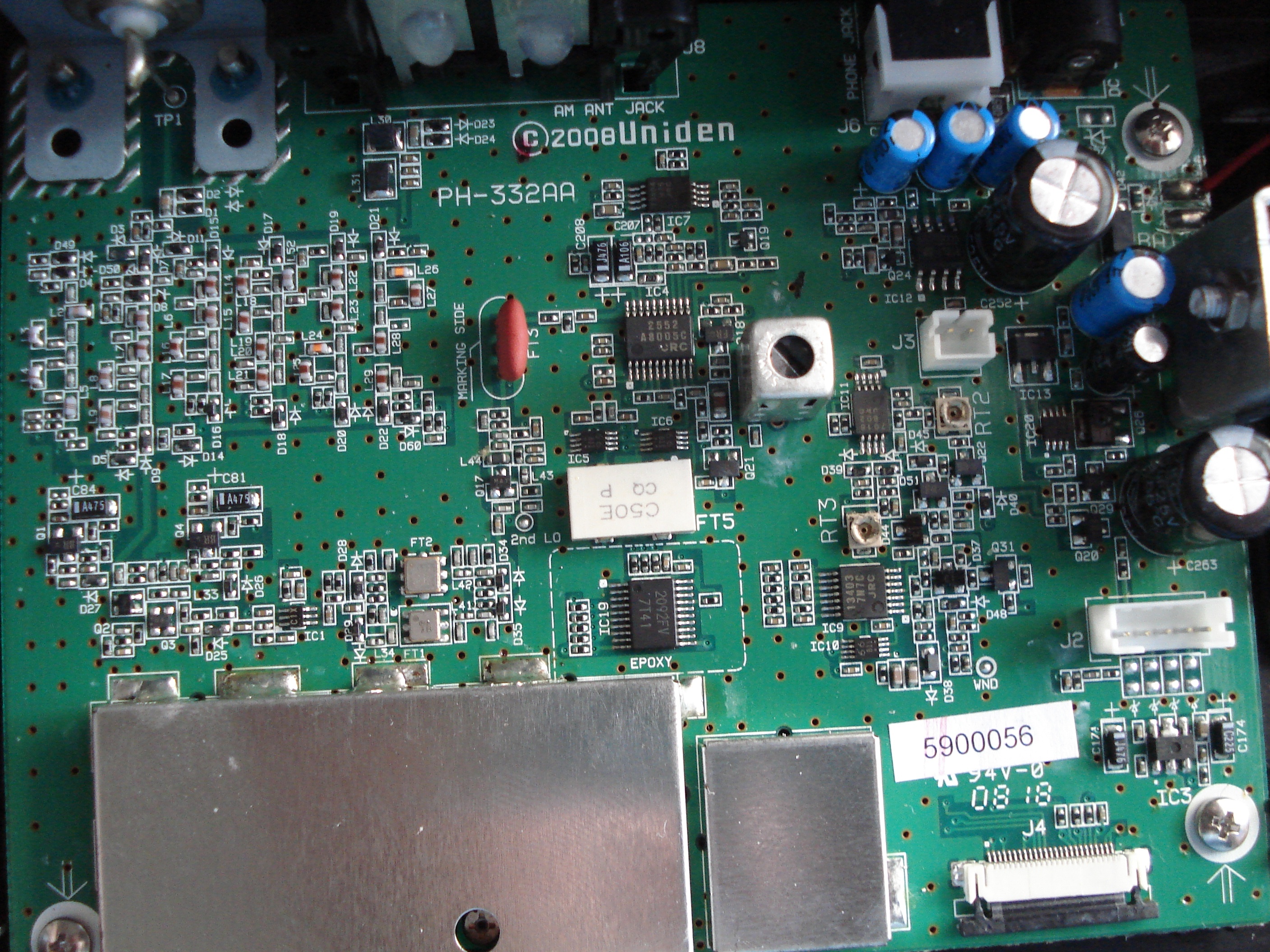

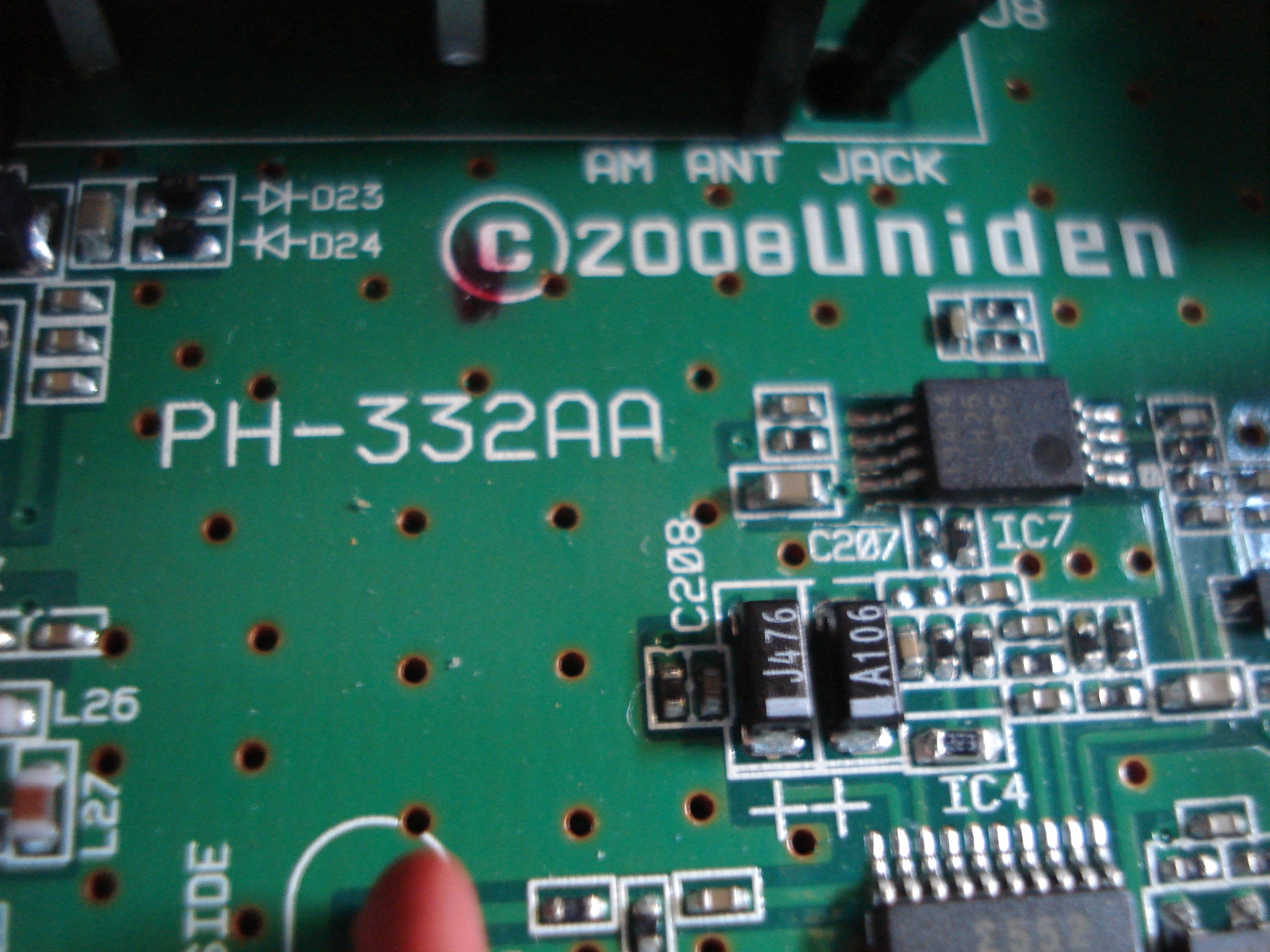

Verdere type nummer op de printplaat is PH-332AA

Iemand enig idee wat voor component hier stuk is? Hoe die te verwijderen & vervangen? en waar een dergelijke vervanger te krijgen zou zijn?

+ Mijn eigen soldeer ervaring is beperkt. Een condensator vervangen of een vellemankitje solderen lukt nog net.. Is dit goed zelf te doen?

[ Voor 6% gewijzigd door nachtnet op 26-07-2017 00:40 ]

[donny007]

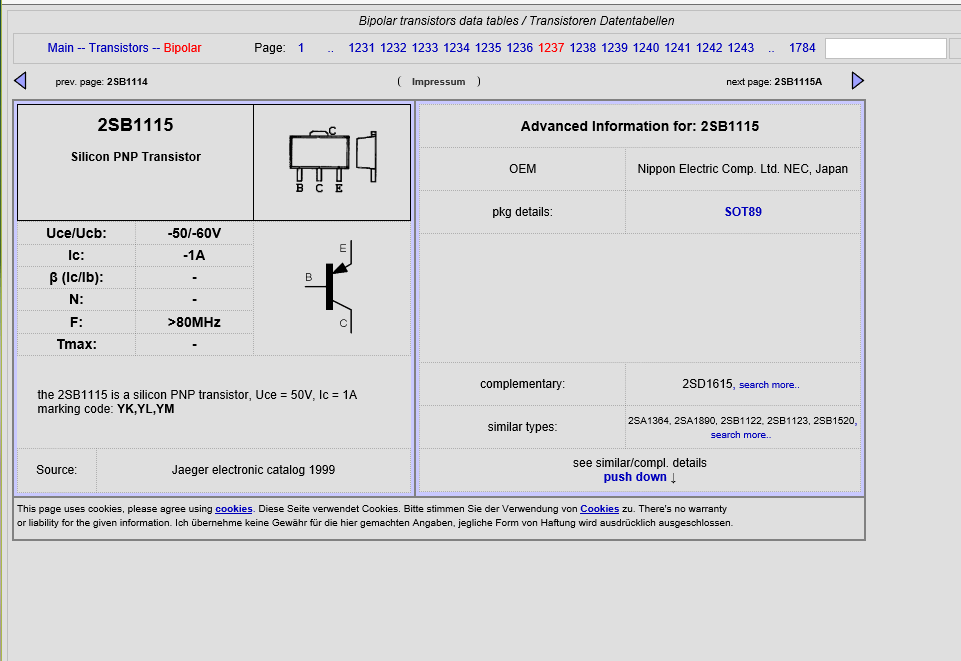

http://www.semicon-data.com/chips/y/chip_list_y27.html

Onderdeel 2SB1115 (PNP transistor) komt het dichts in de buurt (zelfde formaat en pin layout).

Als dit exacte onderdeel niet meer te verkrijgen is kun je ook een vervanger nemen met gelijkwaardige specificaties.

[nachtnet]

Dat zou hem zomaar kunnen zijn, maar als ik op 2SB1115 ga zoeken kom ik heel veel pagina's tegen maar nog niet plek in nederland waar ik deze zou kunnen kopen.

Iemand die mij op weg kan helpen aan een vervanger voor deze transistor (blijkbaar)?



Is een SMD transsistor nog eenvoudig zelf te vervangen? (Lees beperkte soldeer vaardigheden aanwezig)

[Flake]

Nee dat is het niet, die elco's die erom heen staan beperken je ruimte aanzienlijk en nodigt ook niet uit om met een heteluchtstation erop te stoken. Daarnaast kan een geplofte tor ook een externe oorzaak hebben, dus succes is niet gegarandeerd als je deze vervangt.
