DIY compacte micro ITX case van MDF

[Love Sausage]

Beste Tweakers,

Voor mijn ITX systeem wilde ik een kast met de ruwe indeling van de Dan A4-SFX maar ik wilde er niet zoveel geld aan het uitgeven. En ik vond het jammer dat er geen 3,5" drive paste. Zodoende ben ik aan het allereerste zelfbouw project begonnen en ik ben erg benieuwd wat jullie ervan vinden en of jullie tips hebben voor het eventuele volgende project.

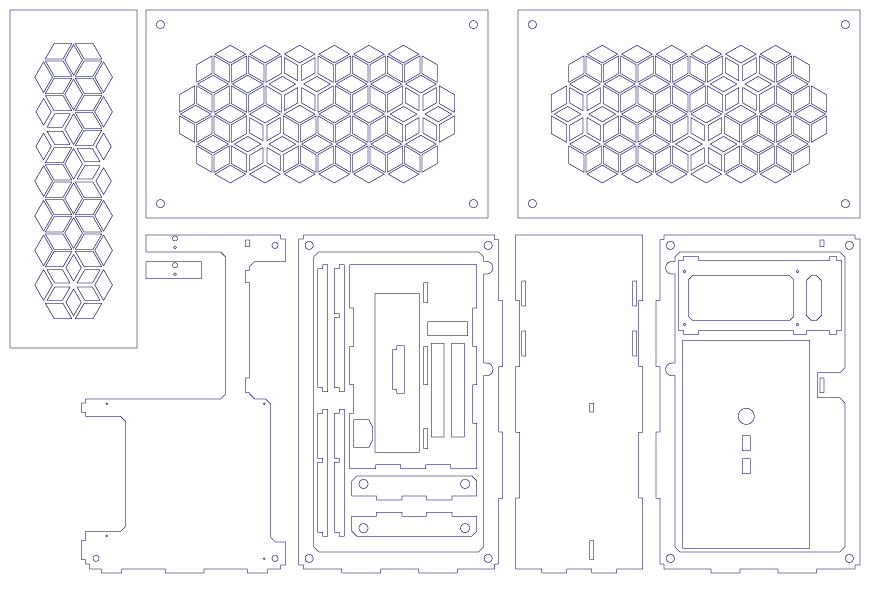

Voor de materialisering heb ik voor MDF gekozen omdat dit een zeer goedkoop en makkelijk is. Ik ben redelijk goed met CAD programma's en MDF is erg gemakkelijk om te laten lazeren.

De buitenmaten van de case zijn LxBxH 340 x 135 x 210mm


Bij deze een paar foto's van het proces:

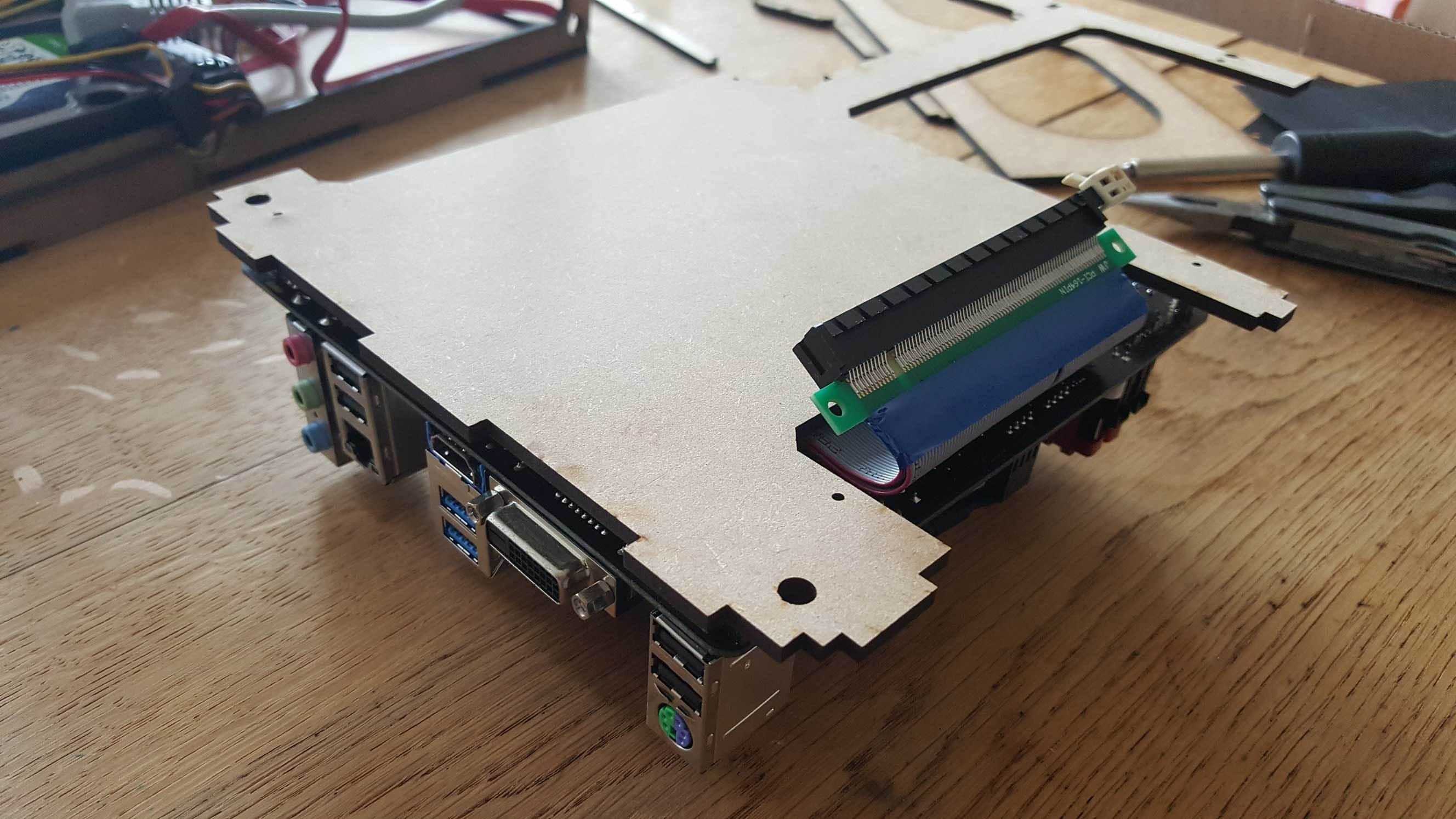

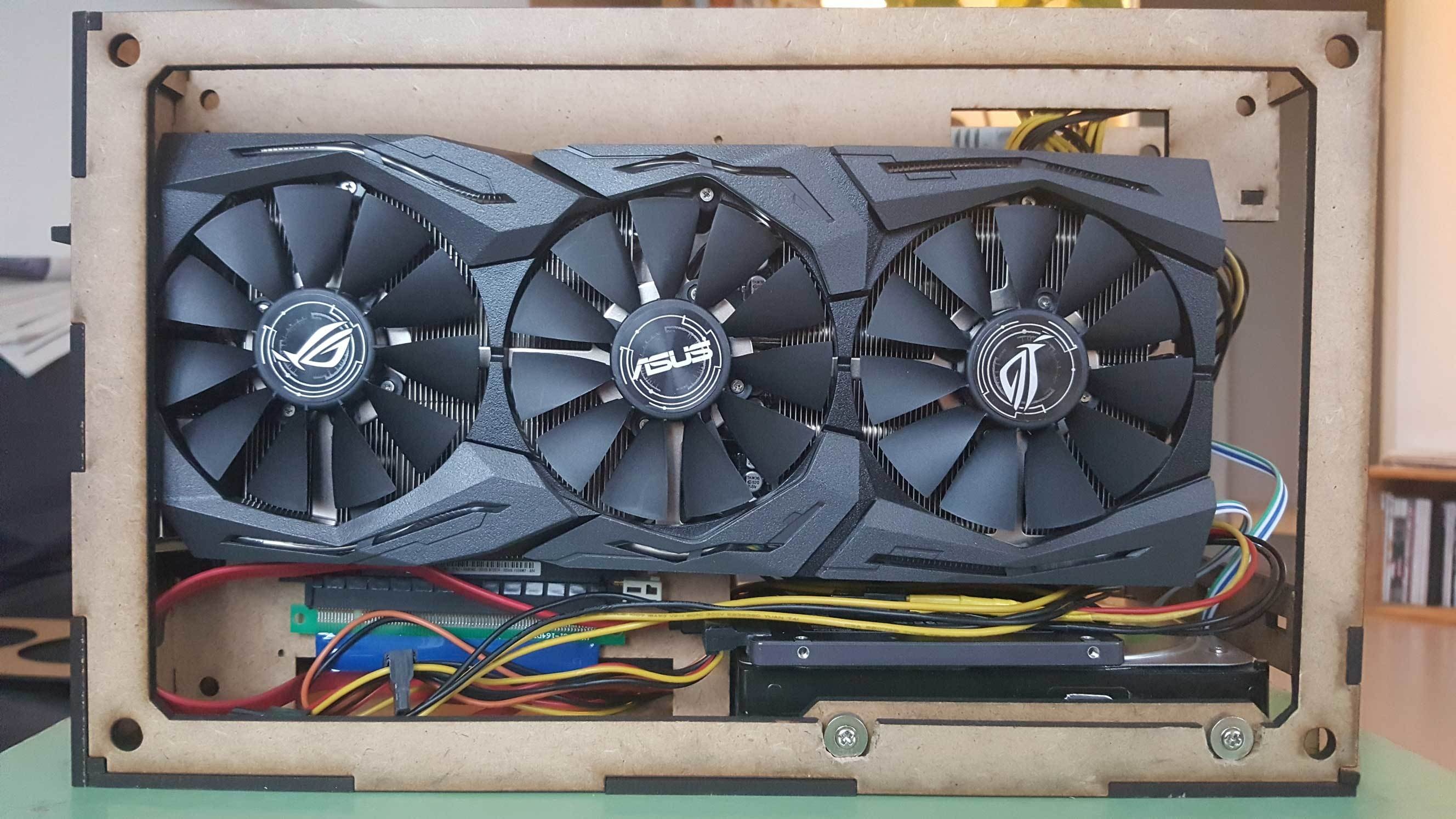

De contrale plaat waar het Mobo aan het vast zit heeft meerdere versies doorgemaakt omdat het niet makkelijk was om het mobo en de GPU uit te lijnen. Om het Mobo en de GPU rug aan rug te krijgen heb ik een riser van 25 cm gebruikt.

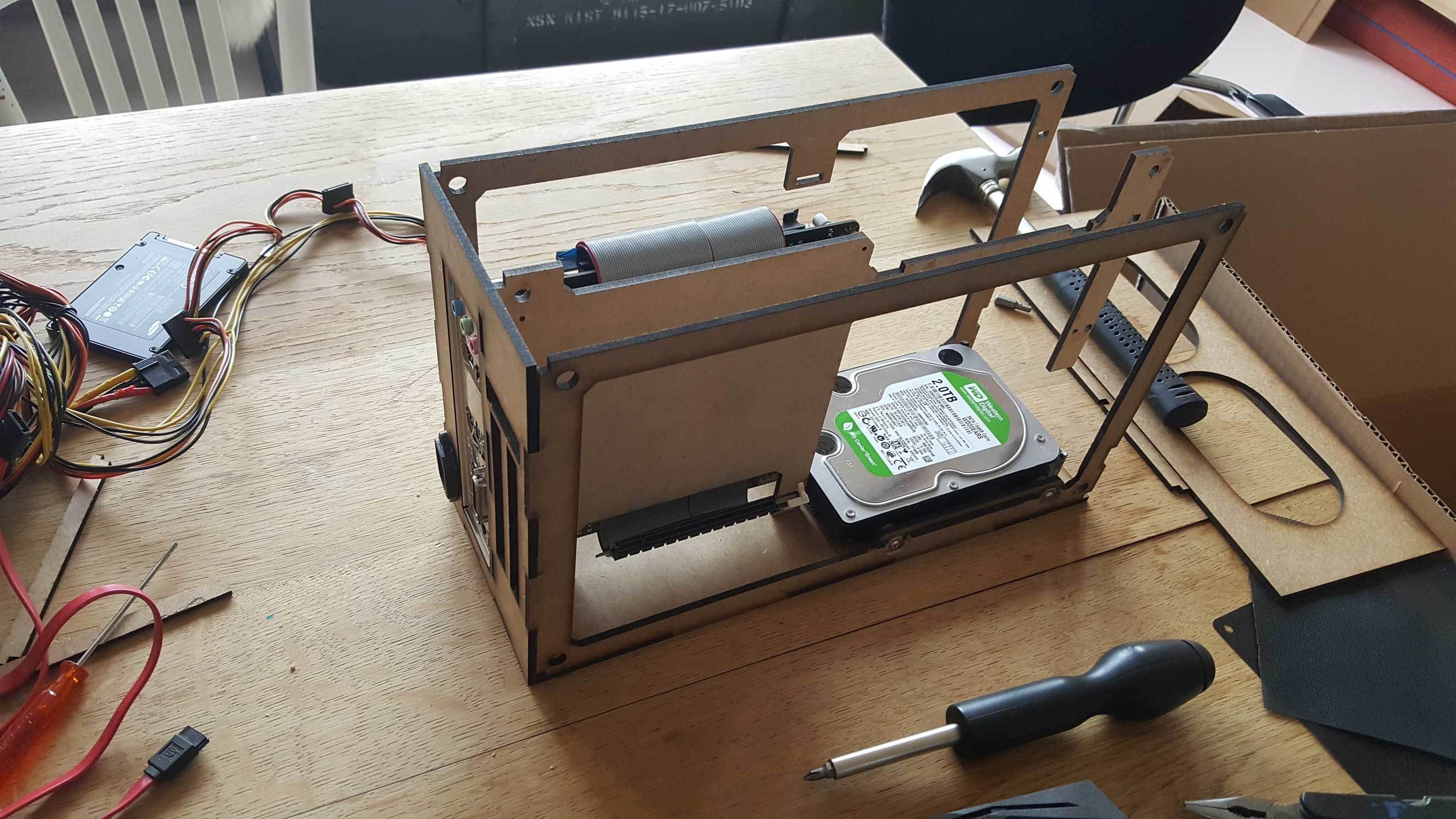

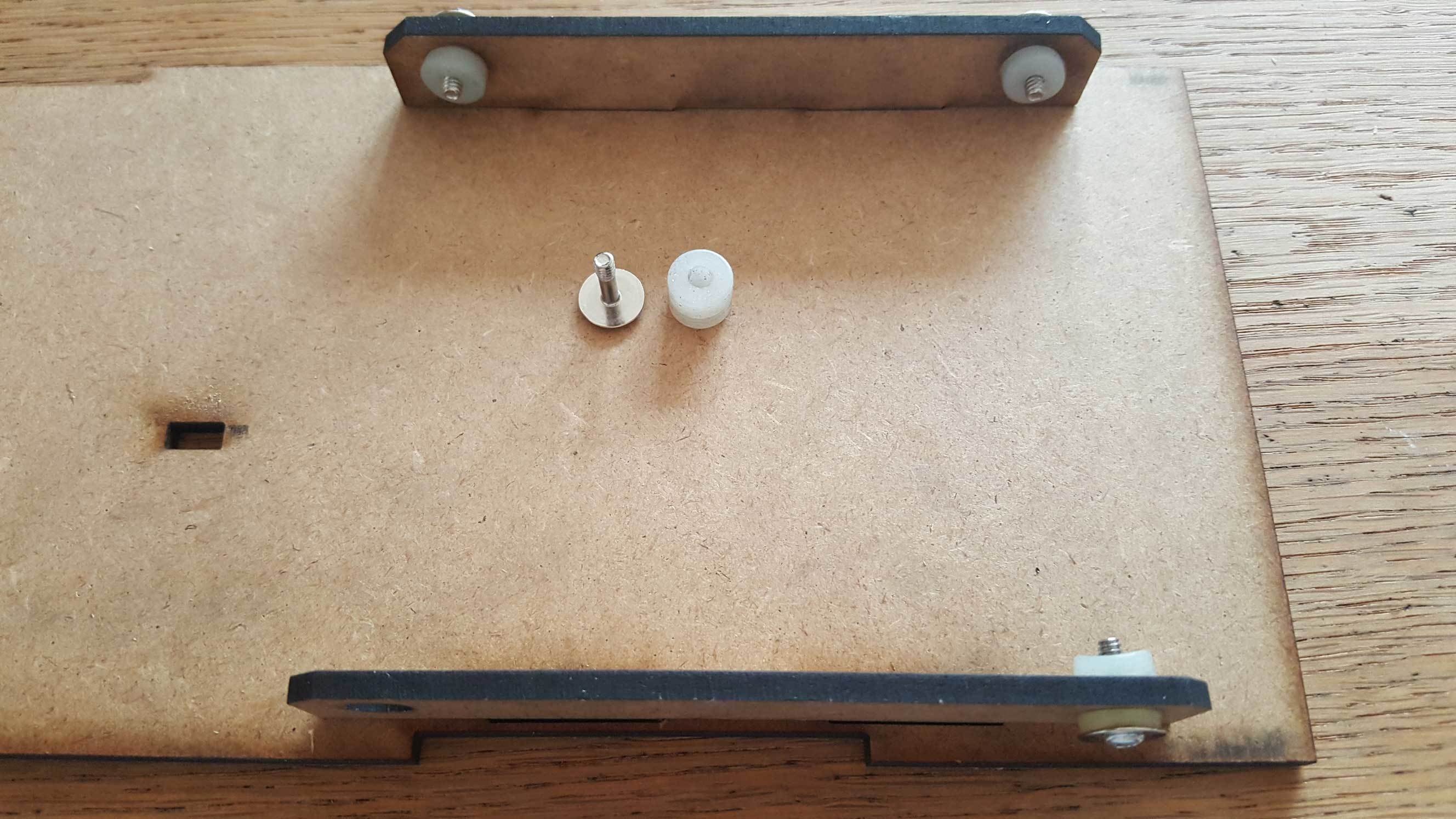

Omdat het MDF niet zo goed is met trillingen als metaal is de 3,5" drive opgehangen in rubbers:

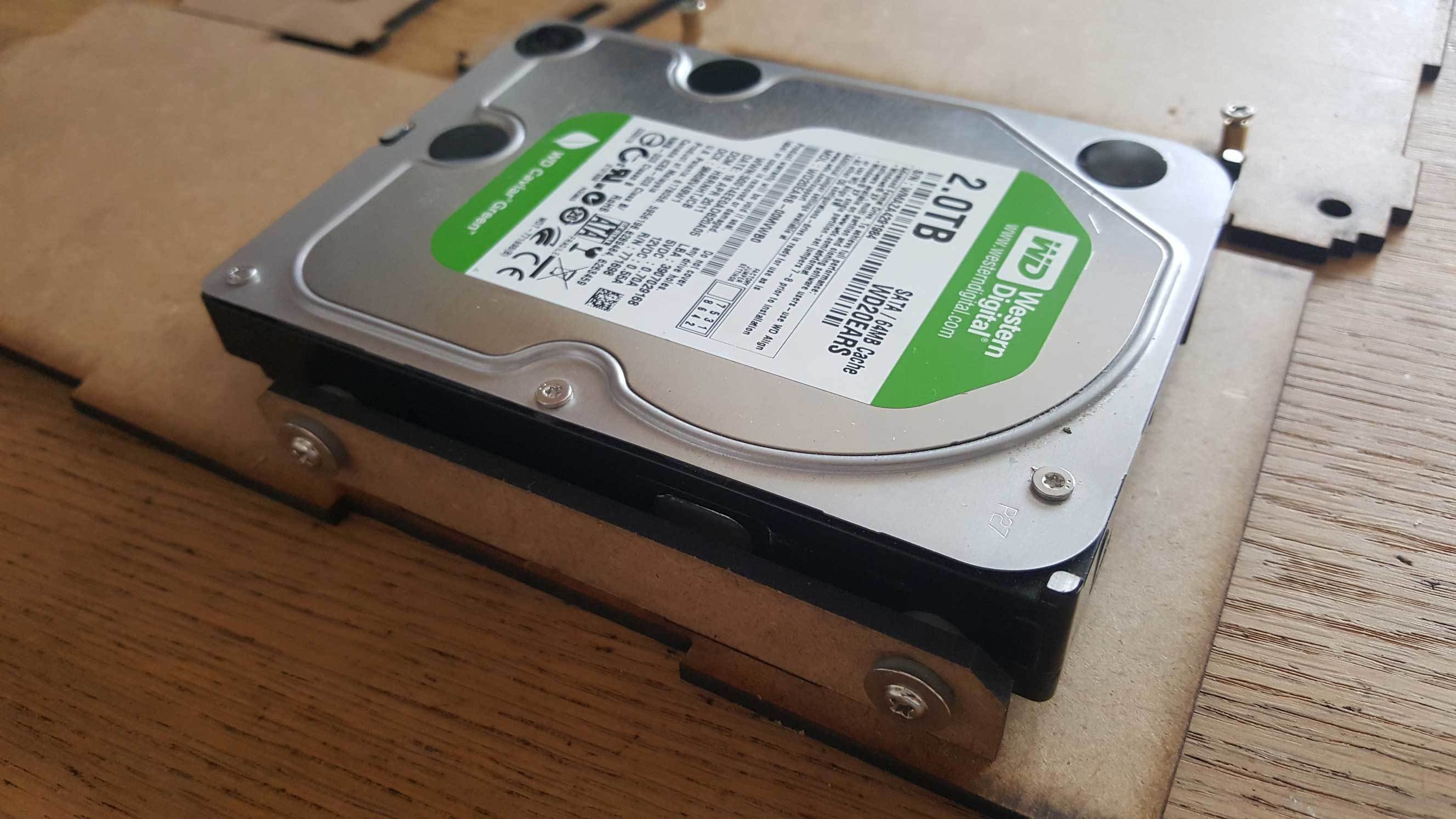

Helaas steken de schroeven waarmee de HD vast zit te veel uit. De oplossing is niet mooi maar gelukkig onzichtbaar in het eindresultaat:

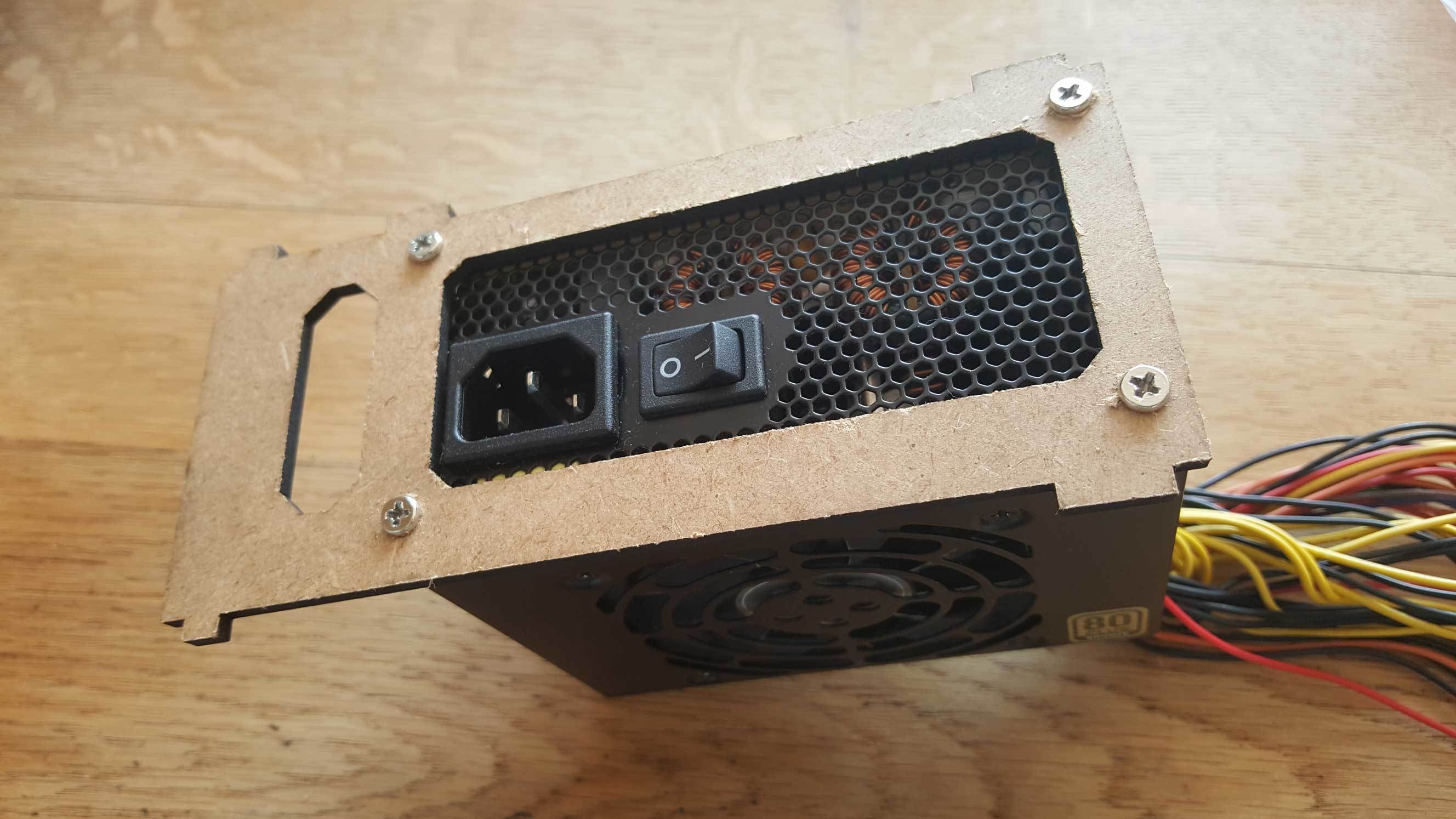

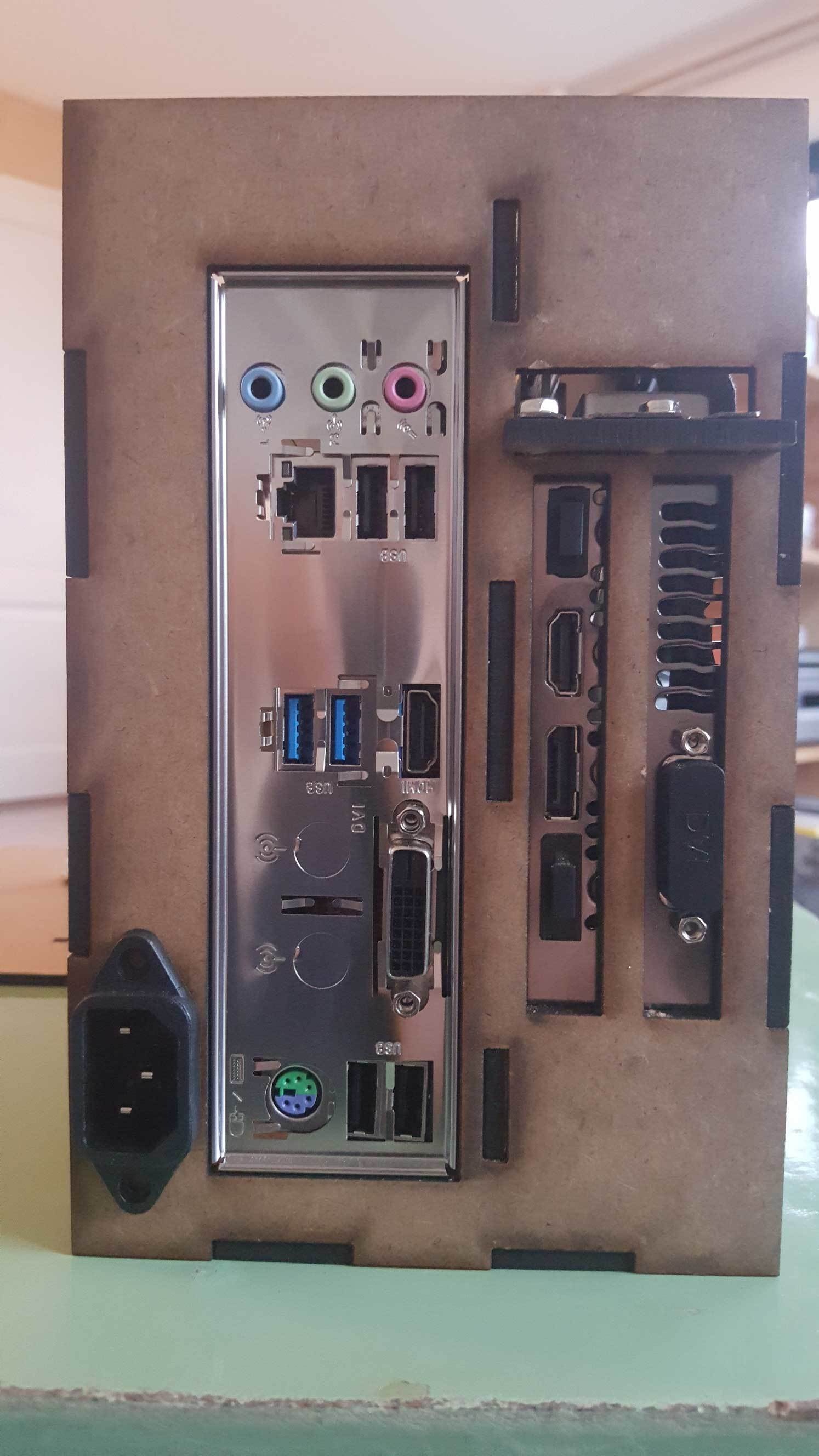

Omdat er beperkt ruimte is aan de achterkant van de case hangt de voeding voorin en is de stroomkabel doorgelust.

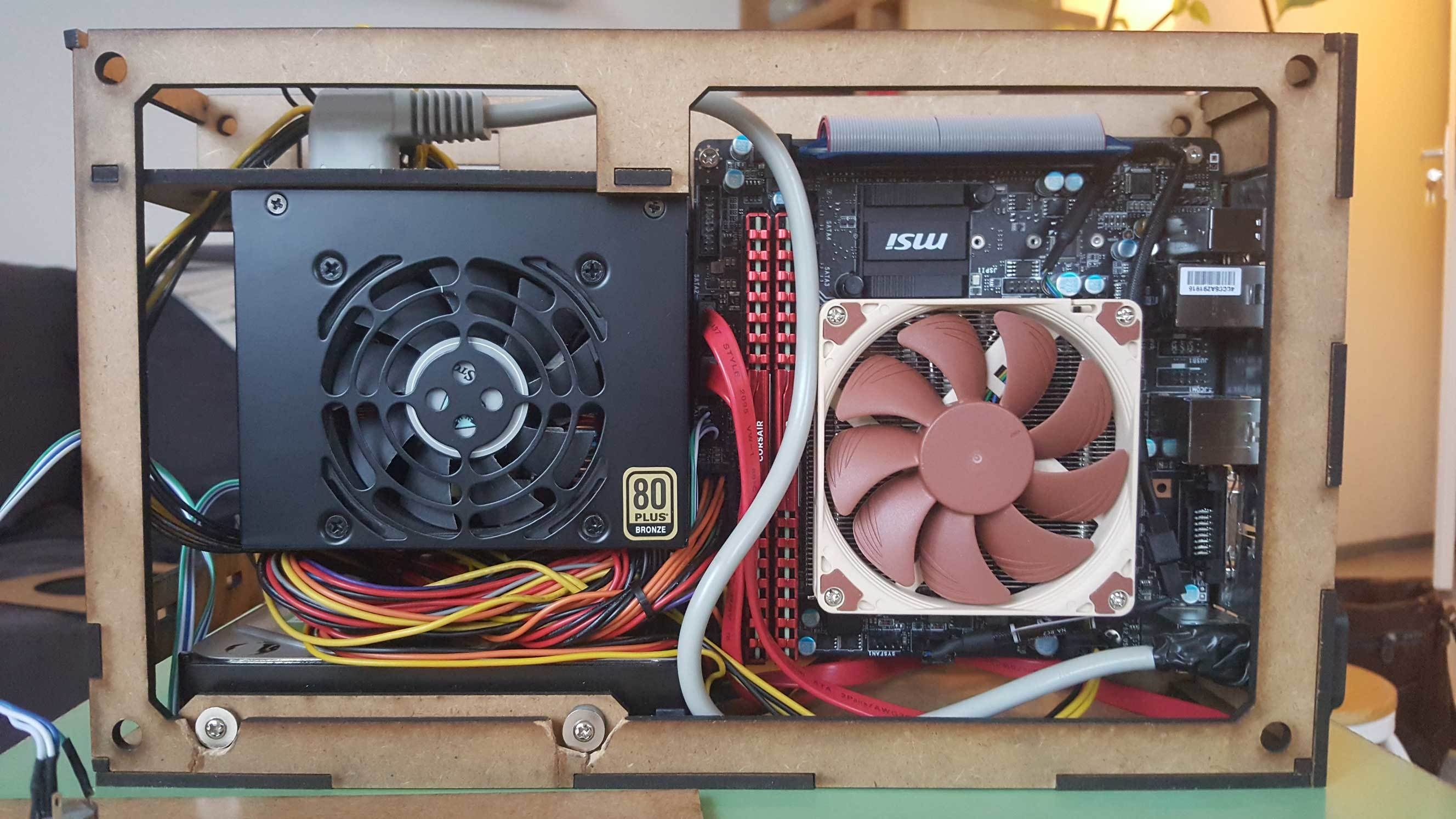

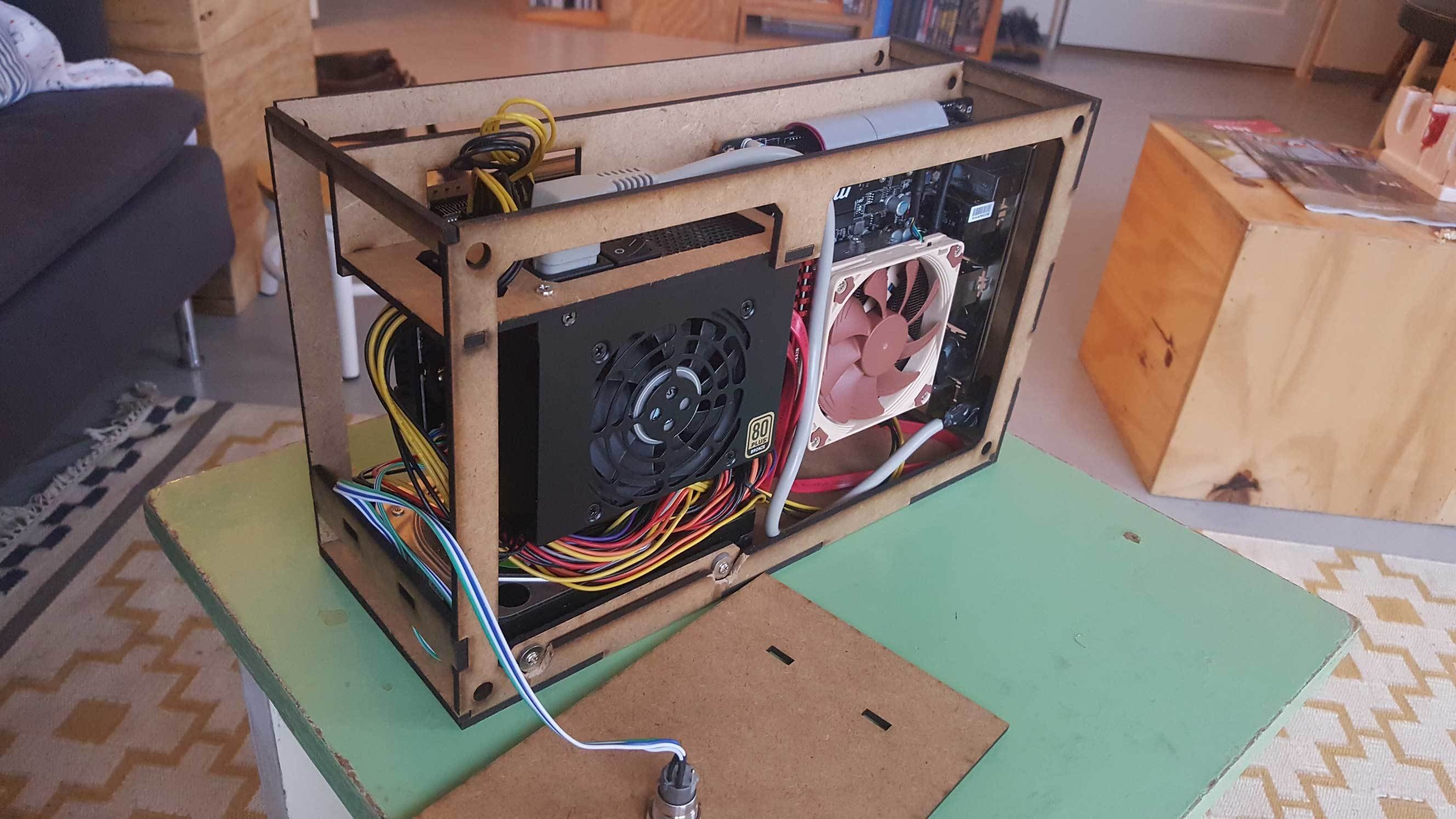

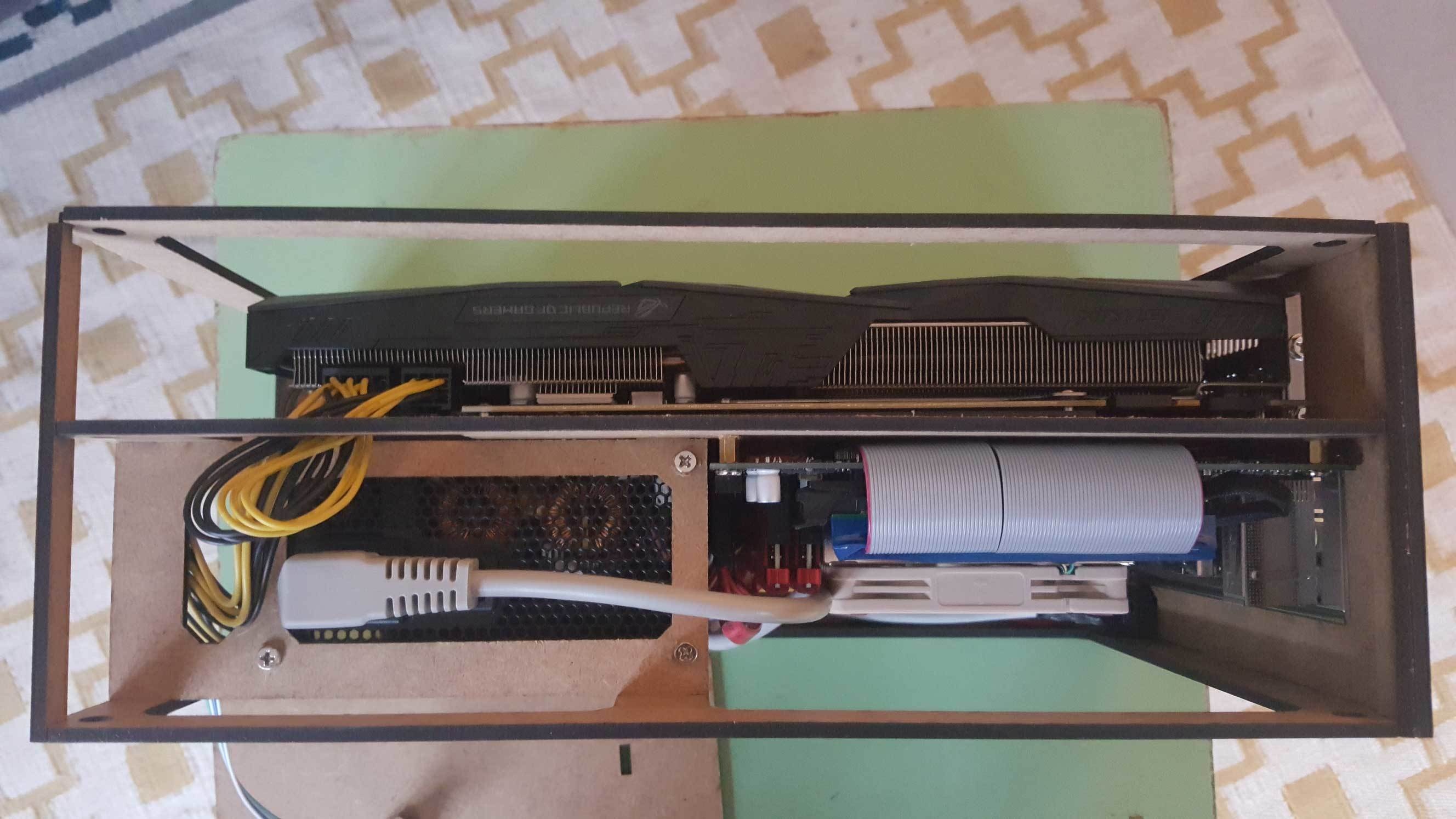

De binnenkant was behoorlijk lastig omdat er weinig ruimte is voor cable management:

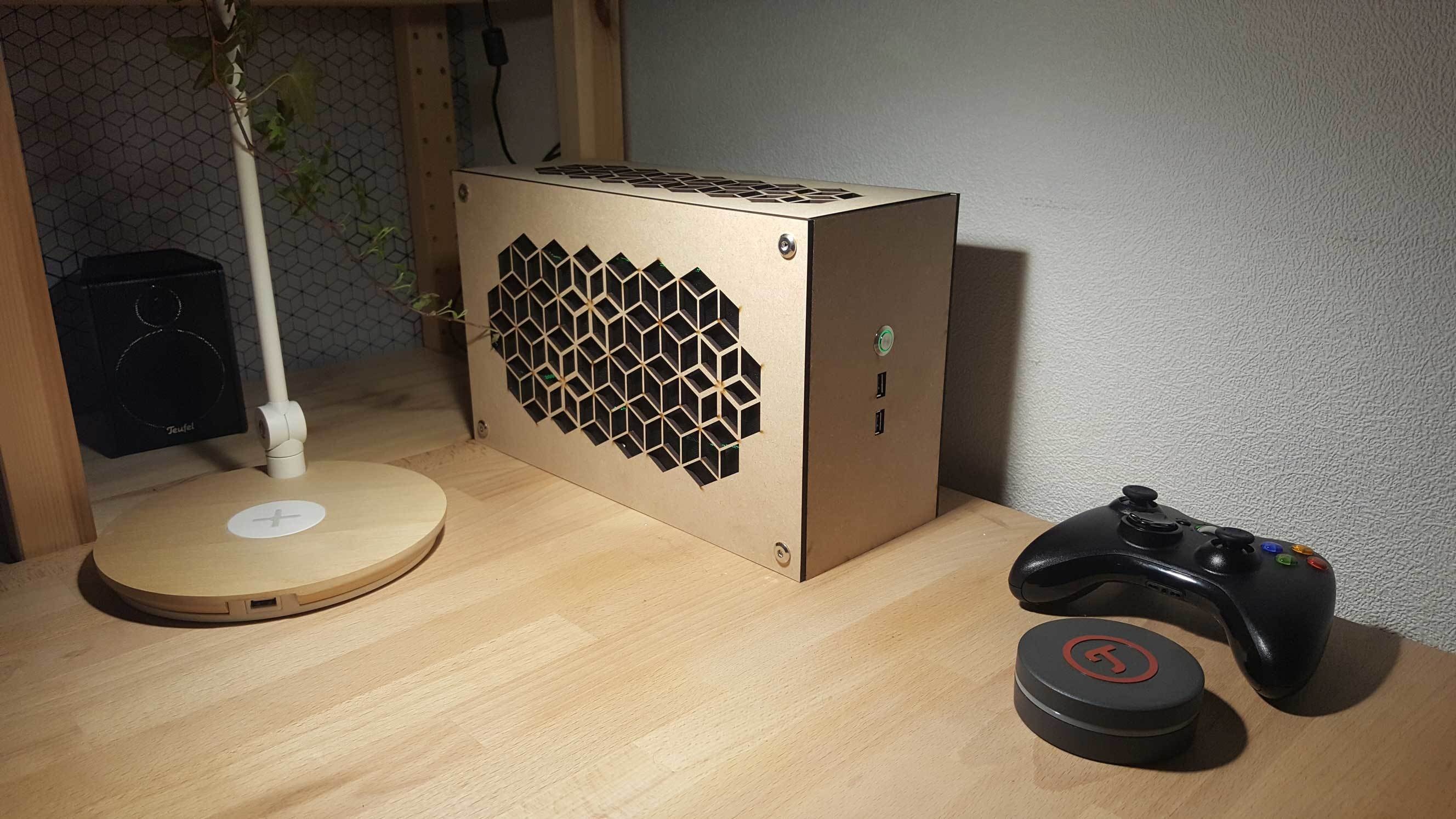

Inmiddels staat de computer al een maand op mijn bureau en heeft deze nog geen vlam gevat
Maar nu ben ik aan het nadenken over een case van MDF met gebogen vlakken.

[TERW_DAN]

Schattig kastje. Hoe heb je dat MDF gezaagd eigenlijk? Het ziet er namelijk heel strak uit.

[Love Sausage]

Het MDF heb ik laten lazeren. Dan wordt het erg strak maar het nadeel is wel een donkere snij randen.

[J.S. Bach]

Ga je hem nog spuiten/schilderen? Het ziet er goed uit

[TERW_DAN]

Love Sausage schreef op zondag 9 juli 2017 @ 14:07:
Het MDF heb ik laten lazeren. Dan wordt het erg strak maar het nadeel is wel een donkere snij randen.

Die donkere snijranden vind ik dan nog wel gaaf eigenlijk. Enige dingetje is dat het niet egaal gekleurd in die honingraat, dat is misschien een beetje zonde.

[TommyboyNL]

Volgende keer dat je MDF gaat (laten) laseren, kan ik je aanraden om het eerst helemaal af te tapen met schilderstape, dan krijg je niet de neerslag zoals in je honingraat te zien is. Als je de breedste schilderstape haalt bij de Gamma, ben je er ook zo mee klaar.
Verder een strak resultaat!

[Simii]

Leuk om te zien!
Kabelmanagement is in dit soort cases gewoon zo goed als niet mogelijk, vaker is de case dicht krijgen al moeilijk.

Ik ben wel benieuwd hoe je het moederbord hebt vastgemaakt?
Aangezien moederbord standoffs niet goed vastdraaien in MDF. Uit eigen ervaring merkte ik dat lijmen ook maar half werkte
Vooral als ze te strak worden aangedraaid heb ik er altijd problemen mee, dan draaien ze de schroefdraad van de case kapoet (en bij MDF dus al zeker)

[Love Sausage]

Nivida_intel schreef op zondag 9 juli 2017 @ 14:09:
Ga je hem nog spuiten/schilderen? Het ziet er goed uit

Denk het niet, heb er wel over nagedacht om de buitenste panelen van een ander materiaal te maken. Bijvoorbeeld acrylaat dat ook gelazerd kan worden.

TommyboyNL schreef op zondag 9 juli 2017 @ 14:18:
Volgende keer dat je MDF gaat (laten) laseren, kan ik je aanraden om het eerst helemaal af te tapen met schilderstape, dan krijg je niet de neerslag zoals in je honingraat te zien is.

Goeie tip, dat ga ik de volgende keer doen.

Simii schreef op zondag 9 juli 2017 @ 14:25:
Ik ben wel benieuwd hoe je het moederbord hebt vastgemaakt?
Aangezien moederbord standoffs niet goed vastdraaien in MDF. Uit eigen ervaring merkte ik dat lijmen ook maar half werkte
Vooral als ze te strak worden aangedraaid heb ik er altijd problemen mee, dan draaien ze de schroefdraad van de case kapoet (en bij MDF dus al zeker)

Dat was inderdaad erg lastig. Ik heb standaard spacers gebruikt in voor gelazerde gaten en die niet te strak aangedraaid.
Lijm heb ik in hele case niet gebruikt.

[Mr_gadget]

Leuke case!
Weet niet hoe makkelijk trespa is te lasersnijden is maar daar kan je zelfs draad in tappen.

[Twam]

Gaaf project, mooi gedaan!

Een vraag over deze foto, alleen:

Love Sausage schreef op zondag 9 juli 2017 @ 14:00:

[afbeelding]

Groeit er nou klimop uit je computer? Met hout werken is één ding, met levend hout gaat dan wel weer veel verder

[Stinow]

Love Sausage schreef op zondag 9 juli 2017 @ 15:23:
[...]
Dat was inderdaad erg lastig. Ik heb standaard spacers gebruikt in voor gelazerde gaten en die niet te strak aangedraaid.
Lijm heb ik in hele case niet gebruikt.

Eind jaren '90 heb ik ooit een case gebouwd in een bierkratje waarbij ik een soort voetje met inwendig schroefdraad gebruikte, die je zo in je mdf plaat kon hameren. Vervolgens schroefdraad erin draaien, moertje op ieder draad draaien (op welke hoogte je je moederbord wilt), moederbord erop en dan een moertje of afdekmoertje er weer op. Inmiddels recent ook weer gebruikt en werkt perfect. Plus, je kunt mooi ruimte onder je mobo houden mocht je dat willen.

[gastje01]

Love Sausage schreef op zondag 9 juli 2017 @ 14:07:
Het MDF heb ik laten lazeren. Dan wordt het erg strak maar het nadeel is wel een donkere snij randen.

Waar heb je dat gedaan?

[Love Sausage]

gastje01 schreef op maandag 10 juli 2017 @ 14:25:
[...]


Waar heb je dat gedaan?

Ik heb dit project laten laseren bij snijlab in Rotterdam, ze hebben een erg fijne een interface. Voor werk gebruiken we vaak laserbeest in Delft.

Als je trouwens interesse hebt in mijn CAD bestand kan ik je deze mailen o.i.d.

Stinow schreef op maandag 10 juli 2017 @ 14:23:
[...]


Eind jaren '90 heb ik ooit een case gebouwd in een bierkratje waarbij ik een soort voetje met inwendig schroefdraad gebruikte, die je zo in je mdf plaat kon hameren. Vervolgens schroefdraad erin draaien, moertje op ieder draad draaien (op welke hoogte je je moederbord wilt), moederbord erop en dan een moertje of afdekmoertje er weer op. Inmiddels recent ook weer gebruikt en werkt perfect. Plus, je kunt mooi ruimte onder je mobo houden mocht je dat willen.

Een soort inslagmoer? Klinkt interessant, ga het zeker proberen.

[_ferry_]

Ziet er goed uit, wat dat betreft is dat laseren wel ideaal als je dat ergens kunt (laten) doen!

[gastje01]

Love Sausage schreef op maandag 10 juli 2017 @ 23:00:
Ik heb dit project laten laseren bij snijlab in Rotterdam, ze hebben een erg fijne een interface. Voor werk gebruiken we vaak laserbeest in Delft.

Als je trouwens interesse hebt in mijn CAD bestand kan ik je deze mailen o.i.d.

Thnx voor het aanbod, mooie case, maar ik heb er op dit moment geen user-case voor.

De reden dat ik geïnteresseerd was in het lasersnijden is dat ik samen met een vriend van plan was een bekisting voor een 3D printer te maken (ivm een verhuizing staat deze nu vol in het zicht + het houdt de warmte beter vast). In plaats van zelf wat te gaan verzagen kun je er op deze manier relatief eenvoudig een eigen design van maken zonder dat je perse heel handig hoeft te zijn met een zaag.

[Casejunky]

gastje01 schreef op dinsdag 11 juli 2017 @ 10:58:
[...]


Thnx voor het aanbod, mooie case, maar ik heb er op dit moment geen user-case voor.

De reden dat ik geïnteresseerd was in het lasersnijden is dat ik samen met een vriend van plan was een bekisting voor een 3D printer te maken (ivm een verhuizing staat deze nu vol in het zicht + het houdt de warmte beter vast). In plaats van zelf wat te gaan verzagen kun je er op deze manier relatief eenvoudig een eigen design van maken zonder dat je perse heel handig hoeft te zijn met een zaag.

beetje offtopic, maar een bekisting voor een printer? Die heb je zo gemaakt, zonder om te laten laseren. Als je een goede werknemer van een bouwmarkt aan de mouw trekt dan kun je 70% al laten zagen en de rest eff met het handje

[gastje01]

Casejunky schreef op woensdag 12 juli 2017 @ 12:46:
[...]


beetje offtopic, maar een bekisting voor een printer? Die heb je zo gemaakt, zonder om te laten laseren. Als je een goede werknemer van een bouwmarkt aan de mouw trekt dan kun je 70% al laten zagen en de rest eff met het handje

Als het puur functioneel was wel ja, maar t ook wil ook wat. Honingraat motiefje met plexiglas er achter bijvoorbeeld. Daarbij is t gewoon leuk om te maken vind ik zelf. Tuurlijk kan je t ook zagen, maar ik vind die donkere randen net wel mooi. Dat het een stuk simpeler is dan wat TS hier in elkaar heeft gezet ben ik zeker met je eens.

[Love Sausage]

gastje01 schreef op woensdag 12 juli 2017 @ 17:59:
[...]


Als het puur functioneel was wel ja, maar t ook wil ook wat. Honingraat motiefje met plexiglas er achter bijvoorbeeld. Daarbij is t gewoon leuk om te maken vind ik zelf. Tuurlijk kan je t ook zagen, maar ik vind die donkere randen net wel mooi. Dat het een stuk simpeler is dan wat TS hier in elkaar heeft gezet ben ik zeker met je eens.

Dat ben ik helemaal met je eens, het is zelfs een beetje verslavend. Kan niet wachten om met het volgende projectje te beginnen...

[rahulkiit]

can you share the cad files. It will be helpful

[Verwijderd]

Love Sausage schreef op maandag 10 juli 2017 @ 23:00:
[...]

Als je trouwens interesse hebt in mijn CAD bestand kan ik je deze mailen o.i.d.

Zet ze dan op thingiverse of myminifactory of iets dergelijks. Dan hebben meer mensen er wat aan.

[iMars]

Super mooi en strak kastje hoor!
Lijkt net zo'n kartonnen bouwpuzzel

Alleen wel jammer dat de schroeven van de harddisk (kennelijk) niet goed passen: https://tweakers.net/ext/f/unFeAeFbi1mSgzeTjtroVqKY/full.jpg

[Love Sausage]

Het heeft wat langer geduurd dan ik wilde maar het project is gepost op thingiverse.

https://www.thingiverse.com/thing:2620521
