welke connector is dit? (Sata, mSata, m2?)

[AdB]

Hoi,
ik heb een nieuwe laptop gekocht met een vrij kleine SSD (128 Gb), dus wil ik er graag een extra schijf bij prikken. Ik heb de lege DVD caddy eruit geschroeft en zag dat er een aansluiting zat (altijd een gok).
Deze aansluiting is echter een stuk kleiner dan mijn Sata HDD schijfjes die ik tot nu toe in mijn laptops schroefde (o.a. Crucial M4 en vergelijkbare 2,5 schijfjes die ik uit eerdere laptops heb gehaald).

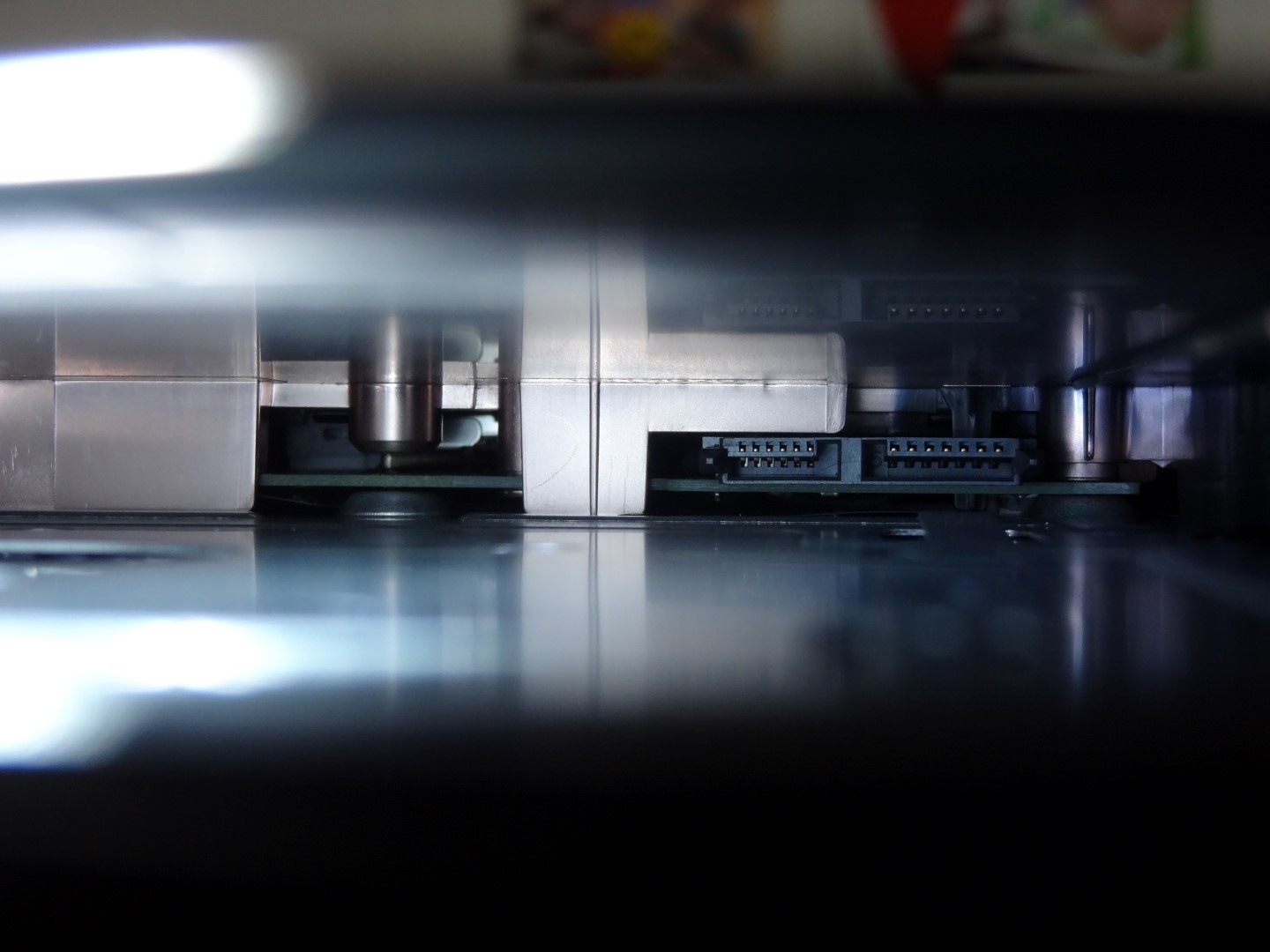

Herkent iemand deze interface? Ik heb een foto genomen door het DVD laatje heen.
Het zijn 6 puntjes en 7 puntjes. De totale interface lijtkt ongeveer 2 centimeter. Dit lijkt mij geen m2 interface.
Is dit dan een mSata interface (volgens de foto's op google heeft die veel meer 'puntjes')?

Voor mij is dit een nieuwe connector die ik nog niet eerder ben tegengekomen.


https://tweakers.net/ext/...OBF/full.jpg?nohitcount=1

[ Voor 26% gewijzigd door AdB op 27-06-2017 22:13 ]

[SMSfreakie]

je fotos zijn bij mij iig niet te zien (foto map is beveiligd )

[iBugged]

SMSfreakie schreef op dinsdag 27 juni 2017 @ 22:16:
je fotos zijn bij mij iig niet te zien (foto map is beveiligd )

[Fish]

sata+sata power

nieks nieuws aan, standaard connector voor een cd (caddy)

[ Voor 36% gewijzigd door Fish op 27-06-2017 22:23 ]

[SMSfreakie]

Microsata aansluiting is dat volgens mij

[Fish]

past prcies

[ Voor 4% gewijzigd door Fish op 27-06-2017 22:25 ]

[SMSfreakie]

Fish schreef op dinsdag 27 juni 2017 @ 22:24:
past prcies

[afbeelding]

wel even op de hoogte letten in mn vorige laptop was de caddy hoger dan in mn huidige..

daar paste ook een 12mm disk in en nou nog maar een 9(.5)mm geloof ik

[Fish]

12mm dat zag je imho alleen met oude ide meuk


maar je hebt gelijk

[SMSfreakie]

tis toch echt een Sata schijf denk dat het 1 van de eerste 1TB disken in 2.5 inch formaat is..
wel een domper.. andere laptop halen.. kan je er nog meteen een nieuwe disk (en caddy) bij scoren omdat het wat kleiner is allemaal

nadeel is die schijf past ook niet in menig externe behuizing

[AdB]

Dank voor de snelle reacties!
Het zou heel fijn zijn als het een gewone Sata aansluiting is. Ik ga vanavond even kijken of er een extra 2,5 inch schijf geplaatst kan worden (dan haal ik later wel een officiële caddy).
De hoogte is zelfs nog lager geworden, volgens mij meet ik nu 7 mm hoogte. Een gewone DVD speler past er niet in qua hoogte en mijn HDD schijfje past er nog net in. Ik ga het eens proberen (na vanzelfsprekend nog een extra check). Fijn om te horen dat als ik 'm erin hang ik waarschijnlijk geen chipjes eruit blaas. Een minimalistische Sata connector zoals op de foto's was ik nog niet eerder tegengekomen. Dank.

[Fish]

nou die caddy ga je wl nodig hebben ... om die connetor te overbruggen maar soit

[AdB]

Helemaal mijn fout. Nu snap ik het pas. Ik dacht dat je gewoon je Sata schijfje erin kon schuiven. De vorige caddy die ik had kwam met de laptop, dus ik had 'm nooit goed bestudeerd. Ik ga een HDD caddy bestellen. Dank voor de hulp en weer wat geleerd.
