NEST aansluiten op een AWB ThermoMaster 23.29

[robbinonline]

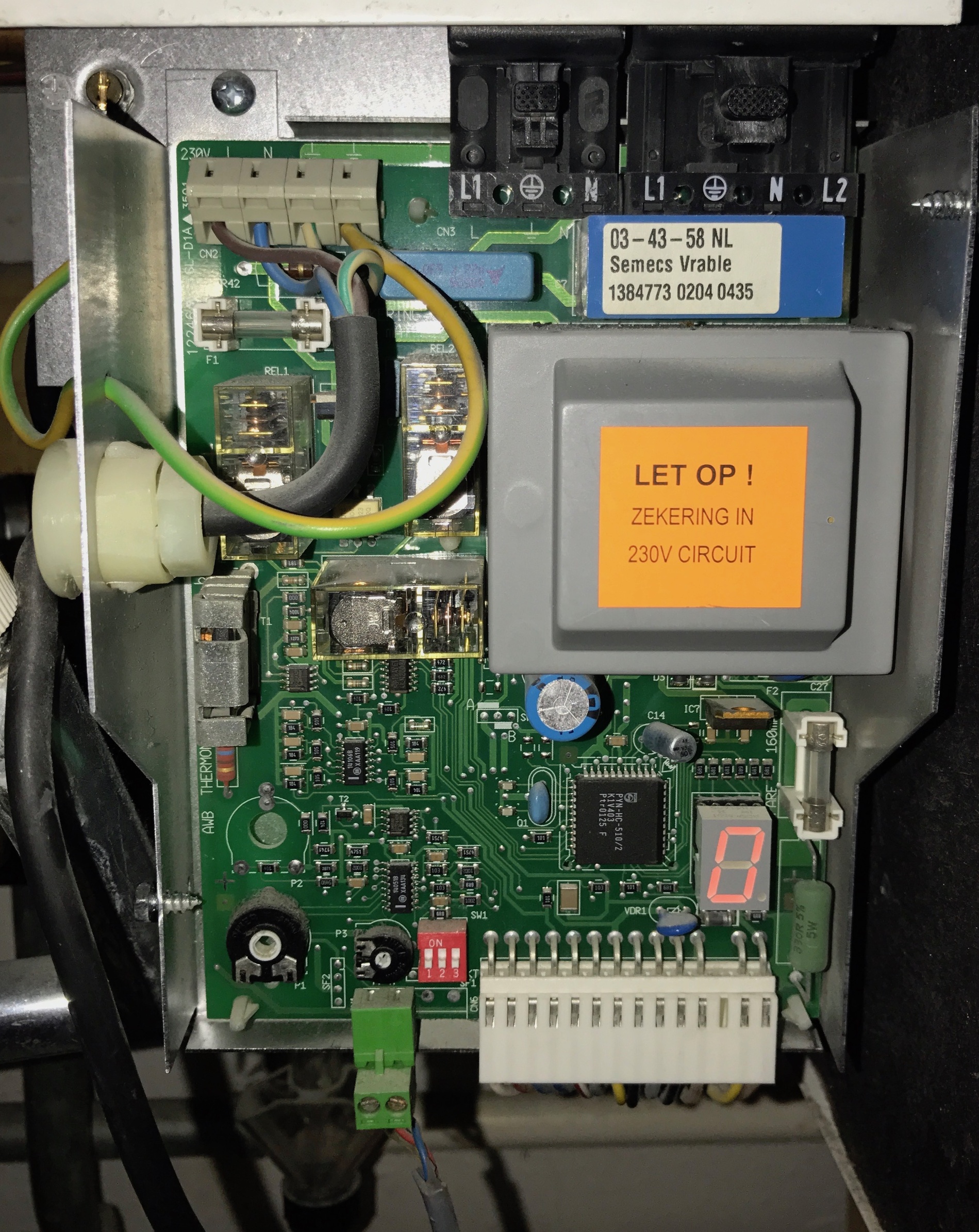

Bij mijn moeder thuis probeer Ik een NEST v3 thermostaat aan te sluiten, waar het thuis op een moderne CV aan fluitje van een cent was, gaat het hier wat moeilijker. De CV een AWB ThermoMaster 23.29 heeft de volgende aansluitingen:



Alleen rechtsboven in een L1 en N & L1, N en L2.

Volgens de handleiding: https://nws-online.nl/assets/Documenten/Documenten/Gebruiksaanwijzingen/AWB-Thermomaster-23.2829WT.pdf pagina 26 is dit voor de pomp en ventilator, echter onderaan zitten ook wat kabels maar of ik die er zomaar uit kan halen en naar de NEST kan doorlussen, en of dat überhaupt de bedoeling is begrijp ik niet helemaal.

Voordat ik een installateur moet inschakelen eerst de vraag naar hulp hier, want je bent een tweaker of je bent het niet

[robbinonline]

Zelf nog even verder gezocht, en in ieder geval gevonden dat deze CV het aan/uit protocol en daarmee ook NEST ondersteund, de aansluitingen zitten in de stekkers/kabels onderaan.

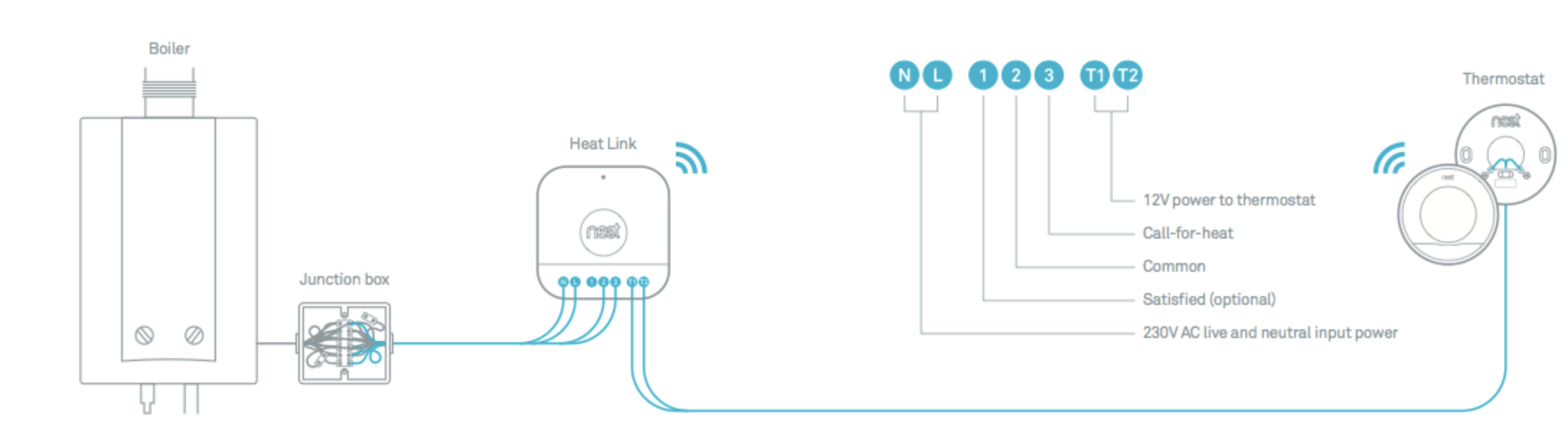

De NEST heatlink moet volgens de info van NEST worden aangesloten op de kabels Common en Call for Heat.

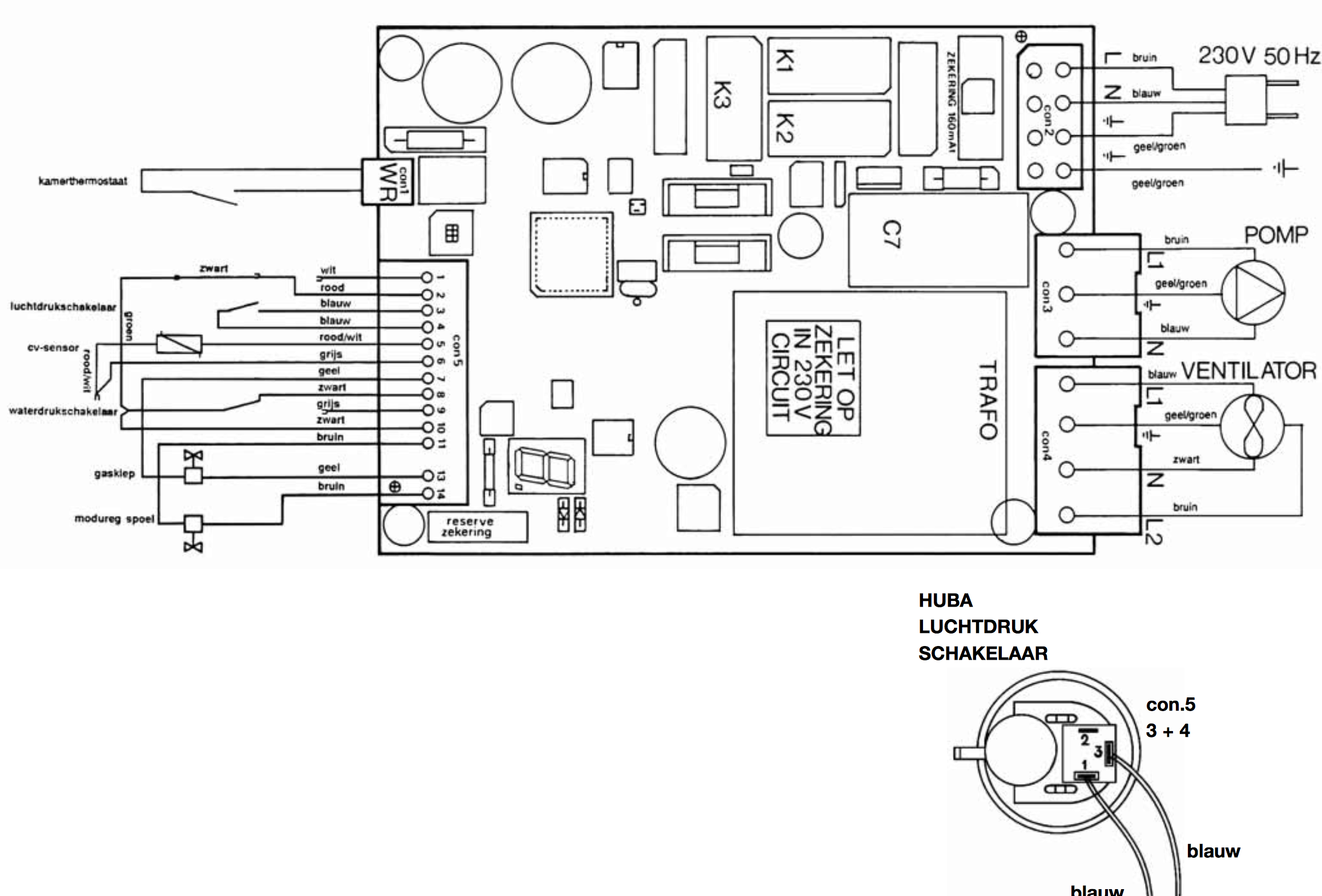

De aansluitingen van de CV zijn als volgt:



De vraag is nu, welke 2 kabels van welke poortnummer moeten naar de Heatlink?

[EddoH]

Gewoon op connector 1 linksboven in je CV-schema. 'Kamerthermostaat' staat er ook bij. Dat is een aan/uit aansluiting ('protocol' zou ik het niet willen noemen...)

[ Voor 5% gewijzigd door EddoH op 18-05-2017 12:17 ]
