Samsung NP900X3C memory upgrade

[kinderpindakaas]

Ik zou heel graag het onboard gesoldeerde 4GB geheugen willen upgraden naar 8 of 16GB.
Aangezien ik al vaker BGA's gesoldeerd heb, durf ik dat wel aan.

Op het moederbord zitten 4 chips verscholen onder een metal casing.
Volgens een foto op internet zou het moeten gaan om de Samsung K4B8G3346B

En volgens deze catalogus http://www.samsung.com/se...roduct_guide_dec_12-0.pdf zouden de huidige specs als volgt moeten zijn:

Density: 8G B-die
Banks: 8
Org: DDP 256M x 32

Kan iemand mij helpen hoe men hier aan 4GB memory komt?
En is het überhaupt mogelijk om naar bijvoorbeeld 16GB te upgraden?

Heel veel dank voor het meedenken.

[Rone]

kinderpindakaas schreef op woensdag 10 mei 2017 @ 07:58:
[...]

Density: 8G B-die
Banks: 8
Org: DDP 256M x 32

Kan iemand mij helpen hoe men hier aan 4GB memory komt?

Heel eenvoudig: Elke chip is 8Gbit. 8 bits per byte dus 1GB per chip, maal vier chips is 4GB.

En is het überhaupt mogelijk om naar bijvoorbeeld 16GB te upgraden?

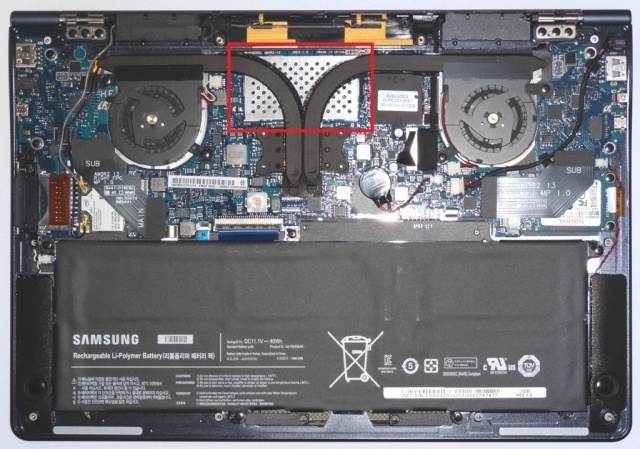

Hoewel de i5-3317U's geheugencontroller tot 32GB ondersteunt (afhankelijk van chiptype) kom je moeilijk bij het gesoldeerde geheugen. Het zit inderdaad onder een geperforeerd plaatje, dat weer onder twee heatpipes zit (processorkoeling), zoals ook hier zichtbaar:



Als je erbij kan is de vraag nog hóe het geheugen precies is op het moederbord is geïntegreerd. Indien het echt puur BGA is moet het technisch gezien mogelijk zijn, vooropgesteld dat een chipdichtheid van 16Gbit+ wordt ondersteund. Een hoop kanttekeningen dus, maar op zich wel een leuk project.

[ Voor 5% gewijzigd door Rone op 11-05-2017 20:55 ]

[kinderpindakaas]

Zeker een leuk en riskant project
Het zijn 136 ball BGA's dus dat moet te doen zijn.
Misschien steeds 1 chip per keer, of zouden alle chips dezelfde memory structure moeten hebben?

8589934592 bits totaal,
1073741824 bits per bank

33554432 cells van 32bit?

Ik kom hoe ik ook reken niet uit op die DDP 256M x 32 memory structuur.

De grote vraag nu is met welke 136 ball BGA chips ga ik upgraden en in hoeverre speelt memory structuur daar nog een rol in.

[Rone]

kinderpindakaas schreef op zaterdag 13 mei 2017 @ 06:23:
[...]

8589934592 bits totaal,
1073741824 bits per bank

33554432 cells van 32bit?

Ik kom hoe ik ook reken niet uit op die DDP 256M x 32 memory structuur.

De grote vraag nu is met welke 136 ball BGA chips ga ik upgraden en in hoeverre speelt memory structuur daar nog een rol in.

DDP staat voor dual die package. Dat wil zeggen dat de 8Gbit chips in feite twee 4Gbit chips in één package zijn, met een totale diepte van 256Mbit over een 32-bits brede bus. Als je met oog op compatibiliteit daarmee in lijn wilt blijven en de geheugenhoeveelheid wilt verdubbelen, dan kom je automatisch uit bij 16Gbit DDP 512Mx32 chips. De enige kandidaat van Samsung die hieraan voldoet is K4E6E304EB(-AGCF/-EGCF), maar dat zijn respectievelijk 168-ball en 178-ball BGA's. Weet je zeker dat je info klopt? Een foto van de chips zou helpen om in ieder geval één onzekerheid te elimineren en vast te stellen of het überhaupt mogelijk is.

[ Voor 3% gewijzigd door Rone op 13-05-2017 09:02 ]

[kinderpindakaas]

Mijn info is gebaseerd op deze productfoto waar je de chips goed op kunt zien.
https://www.aliexpress.co.../1242272_32350087103.html

Het is niet volledig zeker dat mijn laptop exact dezelfde chips heeft, maar ik denk dat het laatste deel in het modelnummer NP900X3C-A05NL betekend welk toetsenbord je krijgt etc.
Dus zeer aannemelijk dat het om hetzelfde 4GB board gaat.

[Rone]

Ja, daar kun je wel van uitgaan. Dan ben ik bang dat het lastig gaat worden, want ik ken geen 16Gbit Samsung chip die aan alle voorwaarden voldoet én tevens 136-ball BGA heeft. En zelfs als die bestaat blijft het een hele grote gok of het wel gaat werken.
