Phanteks Enthoo Evolv ATX icm front AIO oplossing

[Goldman]

Beste medetweakers,

Na veel zoeken op Google/Youtube/Casemodding sites kan ik nergens een 'goed' antwoord vinden.

Wat ik wil: Ik wil graag een AIO oplossing aan de voorkant van de kast plaatsen zonder de 3,5" bays die onderin zitten te hoeven aanpassen / plaatje verwijderen.

Wat ik vind op de Phanteks site:

LIQUID COOLING 120 mm radiator - Front Up to 360

Die 360 houd in, volgens mij, incl het verwijderen van de bottemplate.

Ik heb verschillende foto's gezien, tenminste daar lijkt het op, dat de Corsair Hydro H100i v2 past (zonder de bottemplate te verwijderen.

Radiator dimensions: 276mm x 125mm x 30mm

Het zelfde gaat voor de x52 (Radiator: 275 x 123 x 30mm), maar ik kan ook nergens zien of dit goed gaat.

Ik kan dit nergens bevestigen of goed zien op foto's.

Mijn vraag aan jullie, heeft iemand ervaring met deze behuizing en front AIO oplossing zonder de bottemplate die naar de 3,5" bays gaat te verwijderen.

Groet,
Goldman

[Tjm De Groot]

Zo te zien moet een 240/280 radiator gewoon passen zonder de harddrivebay plaat te verwijderen.

[Paperchaser]

Goldman schreef op maandag 27 maart 2017 @ 16:29:
Beste medetweakers,

Na veel zoeken op Google/Youtube/Casemodding sites kan ik nergens een 'goed' antwoord vinden.

Wat ik wil: Ik wil graag een AIO oplossing aan de voorkant van de kast plaatsen zonder de 3,5" bays die onderin zitten te hoeven aanpassen / plaatje verwijderen.

Wat ik vind op de Phanteks site:

LIQUID COOLING 120 mm radiator - Front Up to 360

Die 360 houd in, volgens mij, incl het verwijderen van de bottemplate.

Ik heb verschillende foto's gezien, tenminste daar lijkt het op, dat de Corsair Hydro H100i v2 past (zonder de bottemplate te verwijderen.

Radiator dimensions: 276mm x 125mm x 30mm

Het zelfde gaat voor de x52 (Radiator: 275 x 123 x 30mm), maar ik kan ook nergens zien of dit goed gaat.

Ik kan dit nergens bevestigen of goed zien op foto's.

Mijn vraag aan jullie, heeft iemand ervaring met deze behuizing en front AIO oplossing zonder de bottemplate die naar de 3,5" bays gaat te verwijderen.

Groet,
Goldman

Hi Goldman,

Ik ben zelf in het bezit van een Phanteks Evolv ATX en heb hierin een Corsair Hydro H100i v2.

Deze heb ik zowel aan de voorkant als aan de bovenkant gemonteerd, hiervoor heb ik nooit iets hoeven te verwijderen.

Zie onderstaande foto van hoe mijn systeem er nu uitziet.

[Goldman]

Bedankt voor de info heren, ik heb via V&A een AIO oplossing gekocht (240mm radiator) om te testen, ik zal ook inderdaad even kijjken of de montage gaat zoals ik wil. Ik hou jullie ok de hoogte, maar gezien jullie posts verwacht ik geen problemen.

[TheSebastiaan]

Paperchaser schreef op woensdag 29 maart 2017 @ 11:28:
[...]


Hi Goldman,

Ik ben zelf in het bezit van een Phanteks Evolv ATX en heb hierin een Corsair Hydro H100i v2.

Deze heb ik zowel aan de voorkant als aan de bovenkant gemonteerd, hiervoor heb ik nooit iets hoeven te verwijderen.

Zie onderstaande foto van hoe mijn systeem er nu uitziet.

[afbeelding]

phoe lekker systeem

[Paperchaser]

TheSebastiaan schreef op woensdag 29 maart 2017 @ 17:07:
[...]

phoe lekker systeem

Thanks, over de preformance van het beestje mag ik niet klagen..

Moeten alleen nieuwe fans in want de airflow moet beter.. op full load maken de fans van mijn radiator (H100i V2) teveel geluid.

[JeroenNietDoen]

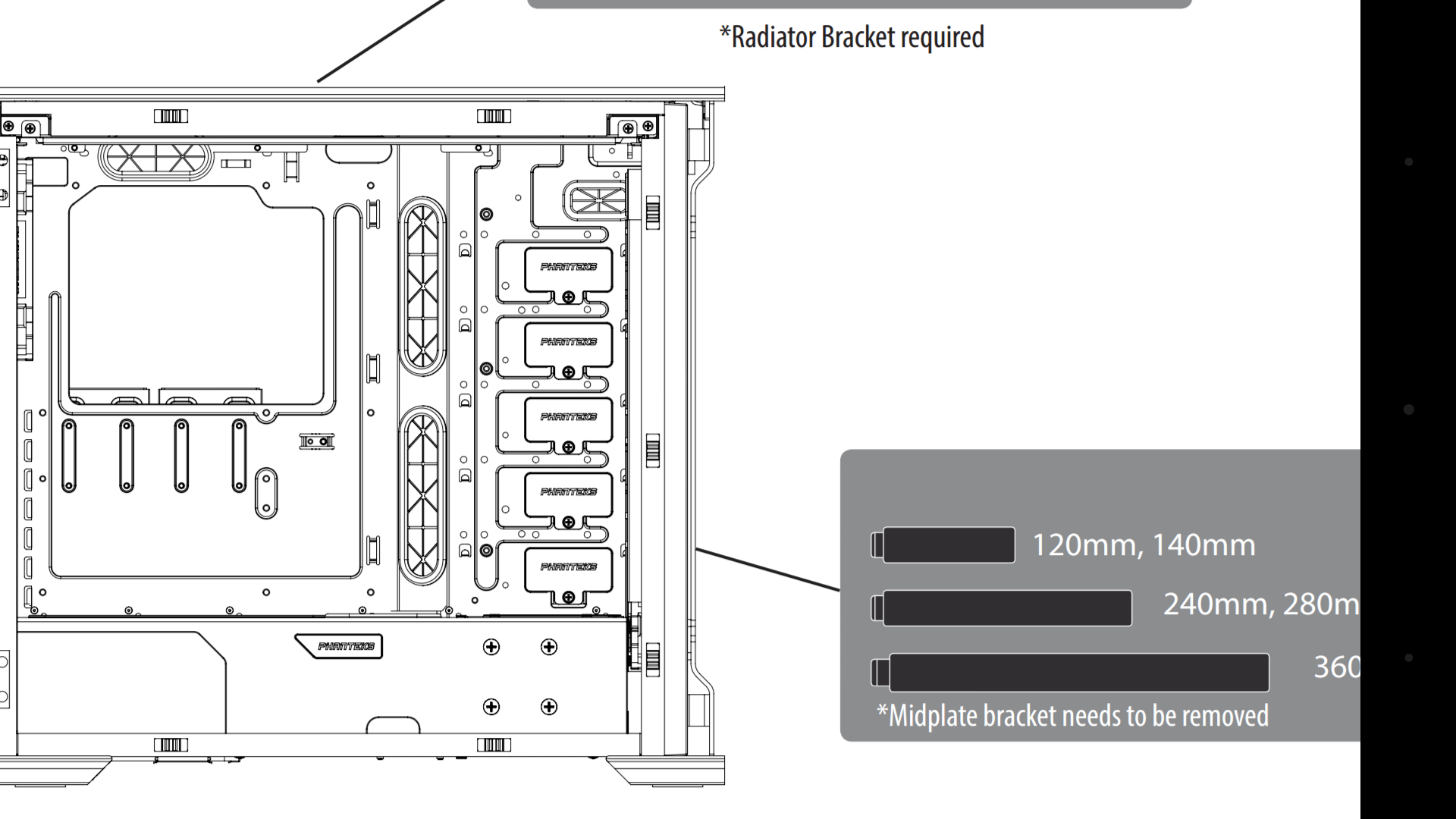

@Goldman Voor de Phanteks Evolv geldt dat je de bottomplate van de PSU shroud NIET te hoeft verwijderen tot en met 240MM rads. Enkel voor wanneer je 280MM of 360MM rads wilt gebruiken.

Ik heb zelf de Phanteks Evolv met de Kraken x62, 280MM dus, voorin gemonteerd. Om dat te kunnen doen moest ik dat plaatje verwijderen.

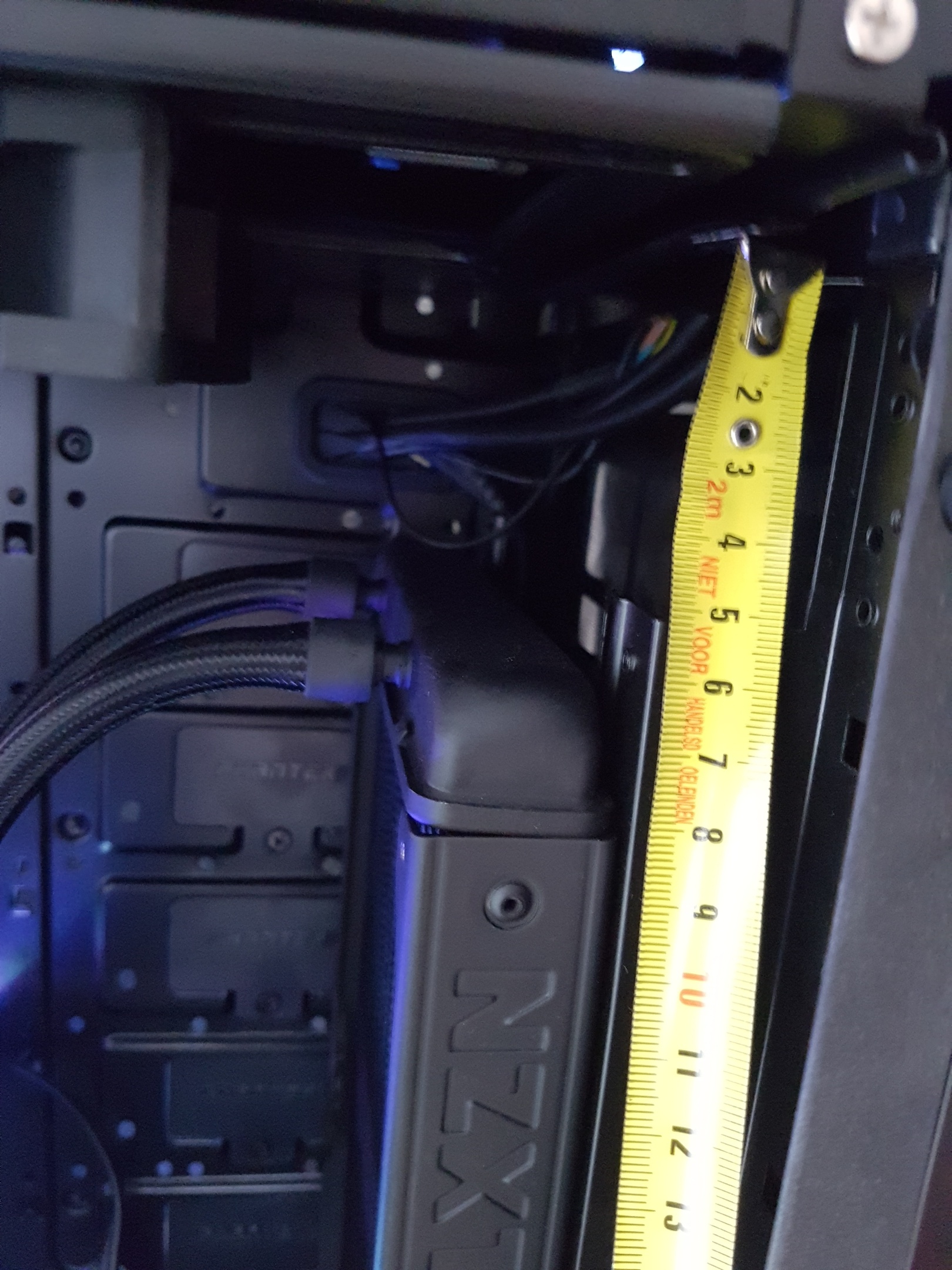

Mijn inziens heeft Phanteks een grote fout gemaakt door opbouw van de rails vanaf de bodem van het chassis te meten i.p.v. vanaf de bovenkant. Tussen de bovenkant van de rails, 360MM dus, en de bovenkant van het skelet zit nog ruim 5CM open ruimte. Ja, daar lopen wel de kabels voor het frontpanel, maar die hadden ook vanaf de bovenkant (via toppanel ruimte) of de zijkant gevoed kunnen worden. En mijn radiator loopt hoeveel CM door de bodem? Je raadt het al, 5CM!

[ Voor 12% gewijzigd door JeroenNietDoen op 29-03-2017 18:59 ]

[Goldman]

Beste medetweakers,


een update aan mijn kant mbt de AIO oplossing, zoals hier duidelijk aangegeven door vele andere tweakers:

- Front is enkel, zonder removal van bottemplate, te doen met een max 240mm rad.

Bedankt allen voor jullie hulp en adviezen!

Groet,
Goldman

[Verwijderd]

Ik heb zelf net een Phanteks P400s in elkaar gezet, hier zit een Corsair H110i GT in, dus 280mm x 140mm. Dit past zonder de onderste hdd-trays te verwijderen. De Evovl ATX is een grotere kast geloof ik, dus zie niet in waarom de je een max van 240mm ervaart. Kan geen foto toevoegen helaas.

[Ample Energy]

Offtopic: @Paperchaser Thanks voor de foto. Dat ik er niet op ben gekomen om de kabels van de Hue naar zo'n gat te loodsen... Hij zit bij mij rechts en de kabels gaan door de plek van het onderste plastic gat.

[spone]

Even een kick van dit topic, voor mensen die dit in de toekomst nog lezen.

Een 280mm radiator (zoals die van mijn Kraken X62) kan standaard niet geplaatst worden in de front zonder de bodemplaat in de psu shroud + voorste deel van de harddisk tray te verwijderen.

In mijn Evolv ATX heb ik echter een zestal gaatjes geboord op de plekken waar de schroefgaten voor de fans zitten, en dan past het precies. Ik heb ongeveer 5-10mm ruimte boven en onder de radiator, en optisch ziet het er ook prima uit
