type schakelaar

[Jackthe]

Hallo allen,

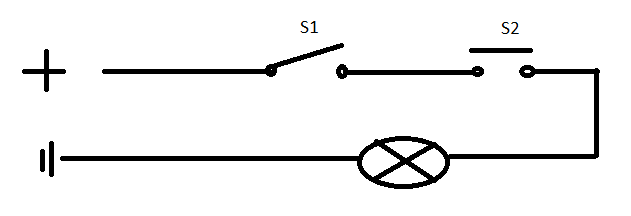

Ik probeer een schakeling te maken met twee schakelaars om een lamp te bedienen. Domotica projectje in een camper dus alles gaat op 12VDC.
De bedoeling is dat de schakelaars in serie komen.
Schakelaar 1 (S1) wordt een normale aan/uit schakelaar (eigenlijk een relais) en Schakelaar 2 (S2) moet een druk of touch schakelaar worden. Maar juist de correcte naam van S2 weet ik niet

Als schakelaar 1 (S1) aan is mag schakelaar 2 (S2) gebruikt worden. (1x drukken => aan; nog keer drukken =>uit)
Als S1 uit is moet S2 gereset worden en uit gaan (S2 heeft dan geen functie)
Zodat wanneer S1 weer aan gaat S2 standaard uit staat





Wie kan mij verder op pad helpen om de juiste naam van deze schakelaar te vinden? Evt linkje waar te kopen.

[ Voor 4% gewijzigd door Jackthe op 07-02-2017 15:06 . Reden: werking schakelaar aangepast ]

[supergert]

Ik denk dat je een 'pulsdrukker' of 'drukcontact' wilt hebben.

[burrfoot]

Reedschakelaar, magnetisch bediende schakelaar. Stroom op magneet via S1, S2 wordt gesloten. S1 op uit, stroom van magneet af en S2 weer uit .. Just a brainfart..

[Jackthe]

supergert schreef op dinsdag 7 februari 2017 @ 14:52:
Ik denk dat je een 'pulsdrukker' of 'drukcontact' wilt hebben.

Hiermee haal ik niet het gewenste effect.
Met een drukcontact is er alleen stroom als de knop ingedrukt wordt, wordt deze losgelaten dan wordt de verbinding verbroken.
ik wil graag dat bij eenmalig indrukken de lamp blijvend aanblijft.

burrfoot schreef op dinsdag 7 februari 2017 @ 14:57:
Reedschakelaar, magnetisch bediende schakelaar. Stroom op magneet via S1, S2 wordt gesloten. S1 op uit, stroom van magneet af en S2 weer uit .. Just a brainfart..

Ik snap niet helemaal wat je bedoelt.

mcDavid schreef op dinsdag 7 februari 2017 @ 15:04:
wil je niet eigenlijk gewoon een hotelschakeling bouwen?

Nee, als S1 uit staat moet S2 geen functie hebben
Als S1 weer aan gaat MOET S2 uit staan.

[ Voor 41% gewijzigd door Jackthe op 07-02-2017 15:05 . Reden: antwoorden op andere vragen gegeven ]

[mcDavid]

wil je niet eigenlijk gewoon een hotelschakeling bouwen?

[3xhaas]

Gebruik een relais houdschakeling hiervoor. Je plaatst S1 hier nog voor.

In het plaathierboven is S1 schakelaar met tekst uit.
S2 is schakelaar met aan.
Andere schakelaar is relais schakelcontact.

[Invisible_man]

Jackthe schreef op dinsdag 7 februari 2017 @ 14:59:
ik wil graag dat bij eenmalig indrukken de lamp blijvend aanblijft.

Dan zou je naar een relais met een overnamecontact kunnen kijken of anders een pulsrelais. Het voordeel van een overnamecontact is dat als je de voeding naar het relais met je eerste schakelaar uitzet, het relais ook afvalt. Alleen met één drukknop dan zowel aan als uit is even wat complexer.

Edit: Spuit elf 3xhaas

[ Voor 3% gewijzigd door Invisible_man op 07-02-2017 15:07 ]

[Jackthe]

Hmm, dit zijn vrij grote schakelaars en ook vrij prijzig... Toch maar eens naar goedkopere oplossingen op zoek...

[SA007]

Relais heb je klein en groot, de standaard versie hiervan wordt voornamelijk gebruikt bij dingen als kolomboormachines, zaagtafels etc.
Zodat ze na een stroomstoring niet aangaan.

Dat kan je voor een kleine schakeling prima met een miniatuur pcb relais, zoals het schema van 3xhaas.

[Jackthe]

ik geloof dat ik heb gevonden wat ik zocht
http://www.ebay.com/itm/C...-sensor-key-/111178546627

[Verwijderd]

Dit is alleen de sensor. De relais wat 3xhaas voorstelt kan voor 1 á 2 euro kopen.

[memphis]

S2 moet gewoon een elektronische puls aan/uit schakelaar worden.

http://www.technoblogy.com/show?VOO
