Kookboekhouder onder keukenkast - scharnier

[EWK]

Goedemiddag,

Al tijdje erger ik me er aan dat mijn tablet of kookboek nat of vies wordt tijdens het koken.
Nu vond ik online een 'under cabinet cookbook holder', lekker Amerikaans. Er zijn meerdere varianten te vinden, voor net geen $100. Aliexpress heeft ze niet.

Nu vond ik ook deze, die is al een stuk beter:


Maar je bent ook Tweaker, dat moet ik ook zelf kunnen (en goedkoper).
Dat hout is nog wel te regelen, maar die scharnieren lijken onmogelijk. Al allerlei zoekwoorden gebruikt, maar nog niets kunnen vinden. De lokale ijzerboer heeft ze niet en weet ook niet hoe hij er aan zou kunnen komen.

Iemand die toevallig weet waar ik deze scharnieren kopen kan? Of hoe ze heten?

[ATS]

Heb je het al geprobeerd bij een scharnierenspecialist, zoals bijvoorbeeld deze?

[De Rikster]

Kan je dat niet veel simpeler maken met twee telescopische uitzetters?

Dus dit maar dan even een kwartslag draaien in gedachten:

[ Voor 57% gewijzigd door De Rikster op 31-01-2017 14:01 ]

[EWK]

ATS schreef op dinsdag 31 januari 2017 @ 13:55:
Heb je het al geprobeerd bij een scharnierenspecialist, zoals bijvoorbeeld deze?

Nee, ik heb het nog niet bij een scharnierenspecialist geprobeerd. Ik heb bovenstaande een mail gestuurd met mijn vraag. Hopelijk levert het wat op. Thanks!

De Rikster schreef op dinsdag 31 januari 2017 @ 13:59:
Kan je dat niet veel simpeler maken met twee telescopische uitzetters?

Dus dit maar dan even een kwartslag draaien in gedachten:
[afbeelding]

Je bedoelt bovenaan vastmaken aan het kastje met een gewoon scharnier en dan zoiets, maarmee hij dan kan zakken?

[ Voor 42% gewijzigd door EWK op 31-01-2017 14:03 ]

[EWK]

- dubbelpost-

[ Voor 98% gewijzigd door EWK op 31-01-2017 14:02 ]

[AMD1800]

De Rikster schreef op dinsdag 31 januari 2017 @ 13:59:
Kan je dat niet veel simpeler maken met twee telescopische uitzetters?

Dus dit maar dan even een kwartslag draaien in gedachten:
[afbeelding]

Dit had ik ook in gedachten.Alleen kun je dit ook wel gewoon doen met een stukje hout, mits je in staat bent om de constructie op slot te zetten als deze is ingeklapt.

[De Rikster]

EWK schreef op dinsdag 31 januari 2017 @ 14:02:
- dubbelpost-

Ja zoiets inderdaad, dan heb je een scharnier als draaipunt en die uitzetter om de mate van openklappen te regelen.

[De Rikster]

AMD1800 schreef op dinsdag 31 januari 2017 @ 14:03:
[...]


Dit had ik ook in gedachten.Alleen kun je dit ook wel gewoon doen met een stukje hout, mits je in staat bent om de constructie op slot te zetten als deze is ingeklapt.

Magneetje
Profielkantschuif op z'n zij
Raamboompje
etc.

[ATS]

Ik zou niet gaan voor een vast scharnier met een vorm van een uitzetter. Dan komt je bord niet op een handige plaats te hangen als hij uitgeklapt is, en zie je nog niets. Het voordeel van het scharnier in de OP is dat het hele bord als het ware naar voren komt als je het uitklapt, en weer naar achteren gaat als je hem inklapt zodat hij mooi onder kastje valt. Op zichzelf is dat niet heel ingewikkeld natuurlijk; het zijn gewoon twee armpjes die onder het kastje op en andere (grotere) afstand van elkaar gemonteerd zijn dan op de plank er onder.

[crisp]

hinges under cabinet levert toch wel wat op

[Zanbee]

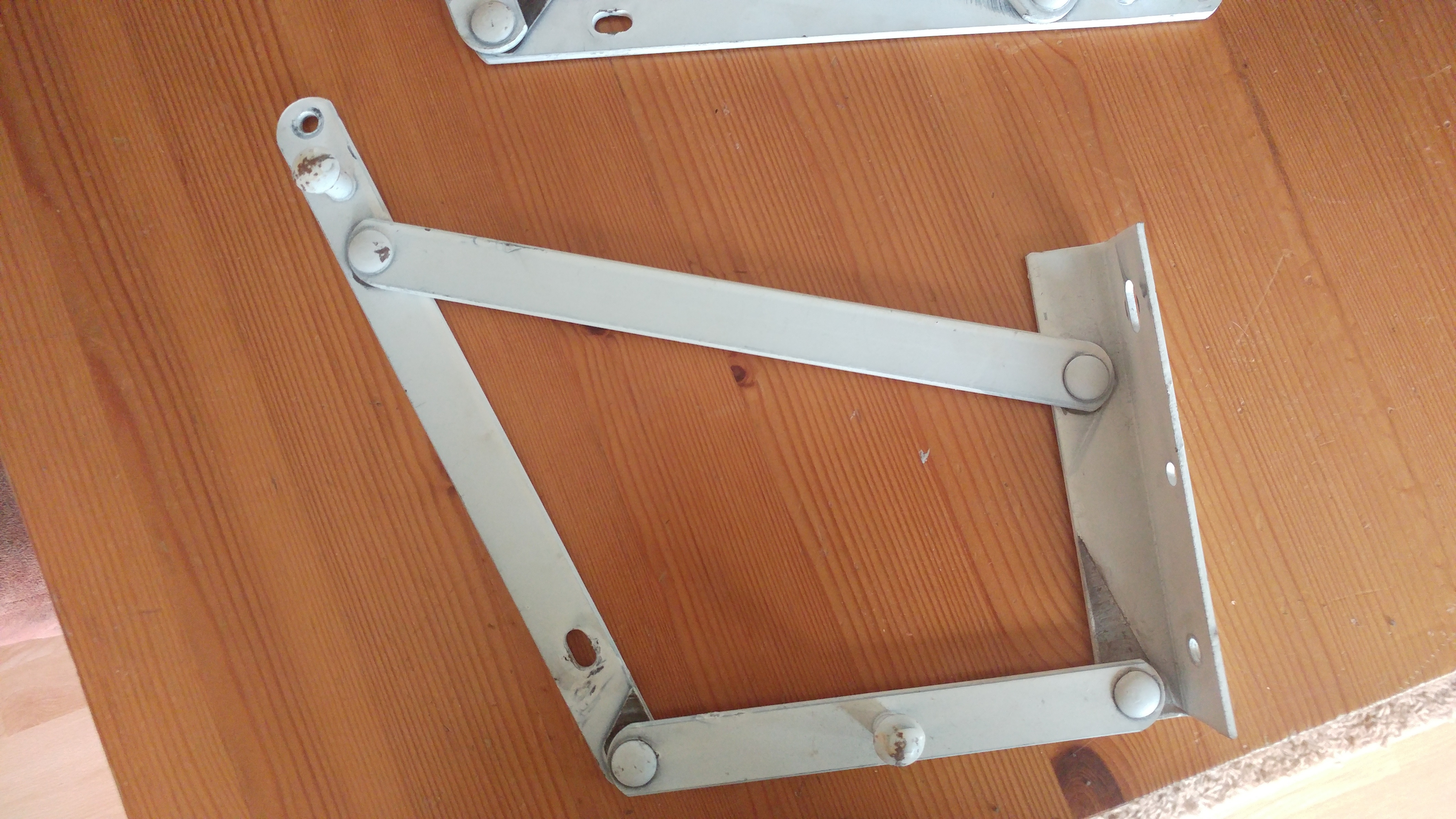

Ik heb hier een set vergelijkbare scharnieren kwamen van een slaapbank af volgens mij.



Als je interesse heb geef je maar een gil.

[FabianGTI]

Je kan natuurlijk ook creatief zijn met Blum scharnieren
Dan gewoon een frontje van je keuken opofferen, scharnieren erachter en een breed handgreepje eronder

Klap je hem uit heb je een houder, boek leunt dan op het handgreepje
Klap je hem in, heb je gewoon een frontje wat niet opvalt

[MeZZiN]

Of misschien een ikea oplossing niet helemaal perfect maar je kan een rail op de muur doen en deze steun gebruiken.

http://www.ikea.com/nl/nl/catalog/products/10282075/


Maar anders kan je simpel van hout wat maken dat bijna dezelfde scharnier punt maakt.

[EWK]

crisp schreef op dinsdag 31 januari 2017 @ 14:22:
hinges under cabinet levert toch wel wat op

Ook gezien, helaas niets opgeleverd. Of minimale afname van 10 paar of minimale order van $100 etc, nog naast de flinke shipping rates.

MeZZiN schreef op dinsdag 31 januari 2017 @ 15:00:
Of misschien een ikea oplossing niet helemaal perfect maar je kan een rail op de muur doen en deze steun gebruiken.

http://www.ikea.com/nl/nl/catalog/products/10282075/
[afbeelding]

Maar anders kan je simpel van hout wat maken dat bijna dezelfde scharnier punt maakt.

Bedankt voor het meedenken, maar de afstand wordt dan te groot, nog naast dat ik aan de muur geen ruimte heb.Wat bedoel je met je laatste zin? Het zou namelijk juist mooi zijn als hij van het kastje af komt, zoals ATS zegt

[MeZZiN]

Je heb een foto van het scharnier Het is niet super moeilijk om op basis daarvan een houten versie te maken die hetzelfde kan misschien eerst even met karton maken en dan gewoon een plaatjes hout zagen gaten in maken en gaan. Misschien iets te simpel gedacht. maar goed je kan het dan ook makkelijk maken van metalen profielen uit de bouwmarkt zo moeilijk lijkt het niet te zijn denk ik. Denk dat ik het zelf maar ga knutselen het is wel een goed idee zo ^_^

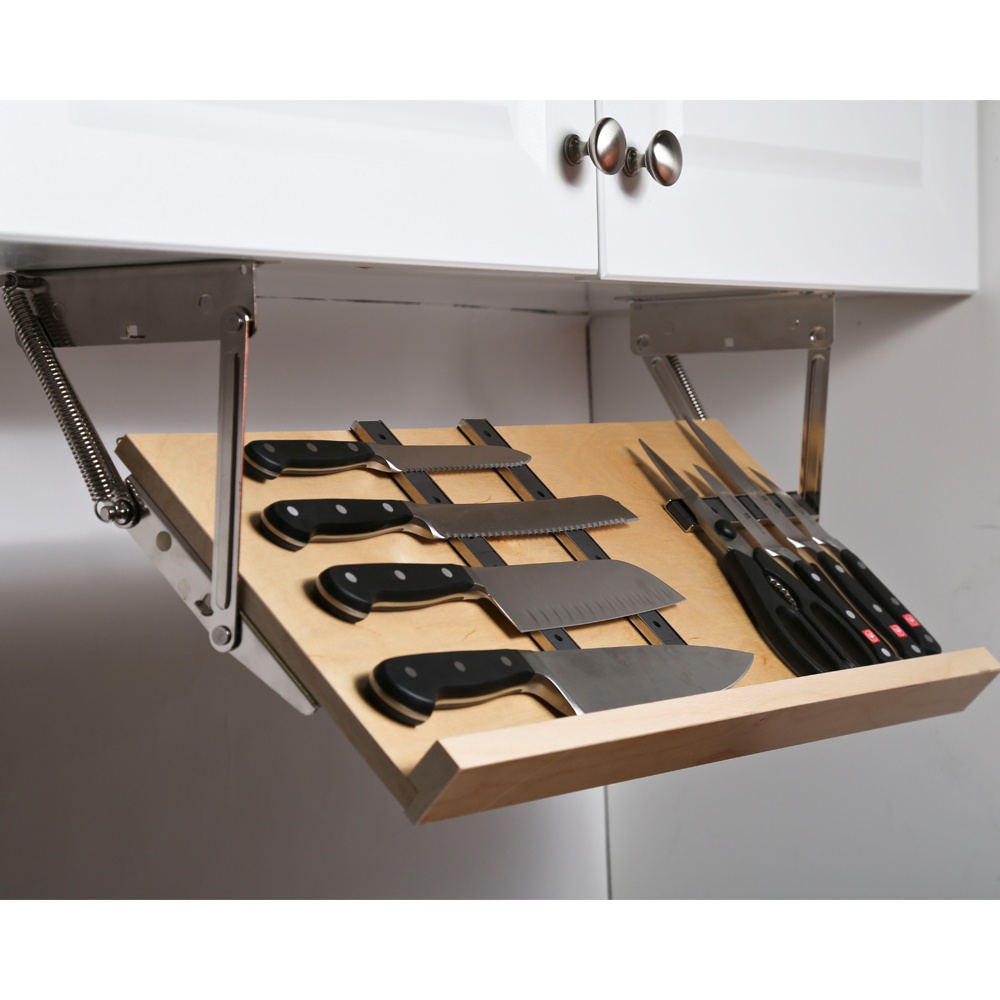

en een paar seconden later vind ik een net voorbeeld:


https://www.amazon.com/Un...-Knife-Rack/dp/B00LLRAMRC

[ Voor 19% gewijzigd door MeZZiN op 31-01-2017 15:23 ]
