Ik ben bezig met een UniPi home automation project, en een van de dingen die ik wil aansluiten zijn Bodem Hygrometers, via 1Wire.
Ze zijn voor het in de gaten houden van de paar planten die we in huis hebben, en het automatisch bewateren van de kruidenkasje dat we hebben staan, we houden beide van lekker eten, en verse kruiden zijn gewoon echt het lekkerst.
De probleem dat ik heb er zijn nergens 1Wire bodem hygrometers te koop, de reden dat ik 1Wire ipv I²C wil gebruiken is dat je veel langere kabels kan gebruiken, daarnaast kan je ook veel makkelijker meerdere sensoren op 1Wire aansluiten, en ook wekt de software van de UniPi eenvoudiger met 1Wire.
Na veel lezen, zijn twee oplossingen, beide gebruiken de DS2438 IC (pdf), die een bepaald stroom niveau omzet in een 1Wire signaal dat de UniPi uit kan lezen.
De DS2438 is wat ik heb gelezen, de meest besproken IC die voor dergelijke projecten wordt gebruikt, maar misschien is er een betere, maar zou niet weten hoe ik de juiste kan vinden.
Oplossing 1:
Gebruik een goedkope Hong Kong special Arduino hygrometer, en sluit deze aan op de DS2438, die het analoge 0~5V signaal van de sensor kan omzetten naar 1Wire.

Oplossing 2:
Maak een nieuwe weerstand meter maar dan een met een 0~10V analoog stuur signaal, voor een veel hogere resolutie, daar de DS2438 onder de 3V van wat ik heb gelezen steeds onnauwkeuriger wordt, en een minimum van 2.4V kan lezen, en hij een maximaal meetbereik heeft van 10V.
Daar UniPi 4 draden van een RJ45 aansluitingen gebruikt voor de aansluiting, heb ik nog 4 draden over om ook nog eens 10 of 12V naar de grondweerstandsmeting elektronica te sturen.

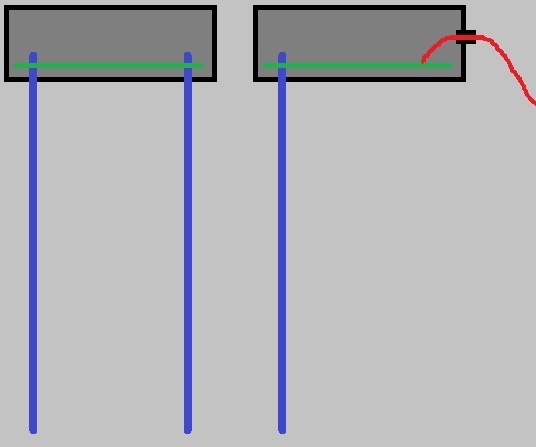

En ik kan de elektronica in een klein kastje bouwen en daar uit bv twee 6mm RVS stangen om als meetsonde te gebruiken.
Zoiets als dit:

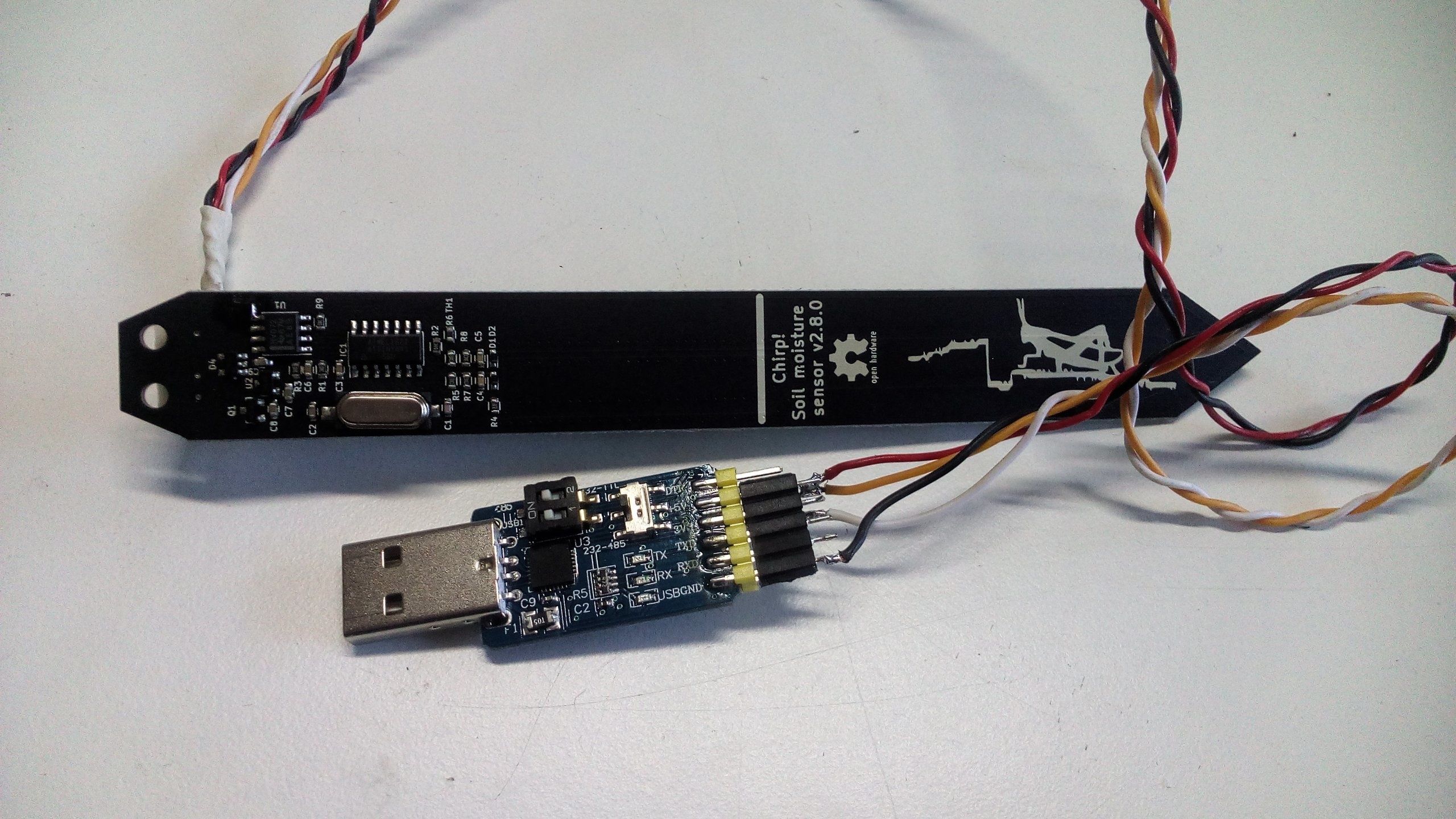

Deze opstelling zal zeer waarschijnlijk ook voor oplossing 1 te gebruiken zijn als een meer degelijke sonde.
UniPi Wiki: uitleg van de 1Wire topology zoals gebruikt voor de UniPi.
Ik kan best best elektronica in elkaar zetten van af een schema, en ik begrijp ook meestal best globaal hoe de meeste dingen werken, maar om het daadwerkelijk wat te ontwerpen gaat boven mijn kennis uit.
Oplossing 1 zal ik best met wat uitleg en een tekeningetje in elkaar kunnen zetten.
Maar oplossing 2 wat ik denk dat de betere oplossing is, heb ik echt meer hulp nodig bij de ontwikkeling er van, en best berijd om daar ook de kosten er van/voor te betalen.
Ik hoop dat iemand berijd is mij te helpen, want het lijkt mij best een leuk projectje, en zal het UniPi home automation project van me een wat hoger WAF krijgen.
Ze zijn voor het in de gaten houden van de paar planten die we in huis hebben, en het automatisch bewateren van de kruidenkasje dat we hebben staan, we houden beide van lekker eten, en verse kruiden zijn gewoon echt het lekkerst.
De probleem dat ik heb er zijn nergens 1Wire bodem hygrometers te koop, de reden dat ik 1Wire ipv I²C wil gebruiken is dat je veel langere kabels kan gebruiken, daarnaast kan je ook veel makkelijker meerdere sensoren op 1Wire aansluiten, en ook wekt de software van de UniPi eenvoudiger met 1Wire.
Na veel lezen, zijn twee oplossingen, beide gebruiken de DS2438 IC (pdf), die een bepaald stroom niveau omzet in een 1Wire signaal dat de UniPi uit kan lezen.
De DS2438 is wat ik heb gelezen, de meest besproken IC die voor dergelijke projecten wordt gebruikt, maar misschien is er een betere, maar zou niet weten hoe ik de juiste kan vinden.
Oplossing 1:
Gebruik een goedkope Hong Kong special Arduino hygrometer, en sluit deze aan op de DS2438, die het analoge 0~5V signaal van de sensor kan omzetten naar 1Wire.

Oplossing 2:
Maak een nieuwe weerstand meter maar dan een met een 0~10V analoog stuur signaal, voor een veel hogere resolutie, daar de DS2438 onder de 3V van wat ik heb gelezen steeds onnauwkeuriger wordt, en een minimum van 2.4V kan lezen, en hij een maximaal meetbereik heeft van 10V.
Daar UniPi 4 draden van een RJ45 aansluitingen gebruikt voor de aansluiting, heb ik nog 4 draden over om ook nog eens 10 of 12V naar de grondweerstandsmeting elektronica te sturen.
En ik kan de elektronica in een klein kastje bouwen en daar uit bv twee 6mm RVS stangen om als meetsonde te gebruiken.
Zoiets als dit:

Deze opstelling zal zeer waarschijnlijk ook voor oplossing 1 te gebruiken zijn als een meer degelijke sonde.
UniPi Wiki: uitleg van de 1Wire topology zoals gebruikt voor de UniPi.
Ik kan best best elektronica in elkaar zetten van af een schema, en ik begrijp ook meestal best globaal hoe de meeste dingen werken, maar om het daadwerkelijk wat te ontwerpen gaat boven mijn kennis uit.
Oplossing 1 zal ik best met wat uitleg en een tekeningetje in elkaar kunnen zetten.
Maar oplossing 2 wat ik denk dat de betere oplossing is, heb ik echt meer hulp nodig bij de ontwikkeling er van, en best berijd om daar ook de kosten er van/voor te betalen.
Ik hoop dat iemand berijd is mij te helpen, want het lijkt mij best een leuk projectje, en zal het UniPi home automation project van me een wat hoger WAF krijgen.
