Compacte 3-poorts switch

[Tiimmeh]

Beste Tweakers!

Ik ben voor een project van mij bezig met een communicatieprotocol over ethernet (EtherCAT). Hiervoor wil ik d.m.v. een switch het aantal ethernet aansluitingen van mijn centrale pc (een NUC) vergroten, oftewel ik heb een switch nodig. Het is voor mijn project echter heel belangrijk dat deze switch zo klein mogelijk is. Het liefst zou ik een switch hebben met 3 poorten: één naar de centrale pc en twee naar de rest van het systeem. Externe oplossingen (bv. USB dongles) zijn helaas geen optie, omdat we voor onze toepassing een specifieke netwerkkaart nodig hebben (Intel). Budget is minder relevant.

De switches die ik heb gevonden zijn allemaal bijzonder groot omdat ze vaak meerdere aansluitingen hebben. Vandaar dus de vraag: kennen jullie een compacte switch die aan mijn eisen voldoet?

Heel erg bedankt alvast!

Tim

[ Voor 9% gewijzigd door Tiimmeh op 12-01-2017 17:33 ]

[gwystyl]

Veel switches hebben vier poorten, maar zijn ook niet veel groter dan nodig.

Hoe vind je deze bijvoorbeeld qua grootte? NETGEAR GS105



oh die heeft al 5 poorten zie ik.

Hier is er één met 3 poorten, maar die is wel een heel stuk duurder:



En voor dat we nou heel het internet voor je af gaan pluizen (bovenstaande heb ik gevonden door een simpele google (afbeeldingen) search).... wat heb je zelf al gevonden en wat is "te groot" voor jou?

[ Voor 29% gewijzigd door gwystyl op 12-01-2017 16:39 ]

[.Maarten]

Ik weet dat Netgear kleine 5 poort switches heeft. Bijvoorbeeld deze: pricewatch: Netgear Prosafe GS105

3 poort switches bestaan wel maar zijn zeldzaam. Op aliexpress staan er een paar (https://www.aliexpress.co...port-ethernet-switch.html)

[ Voor 16% gewijzigd door .Maarten op 12-01-2017 16:37 ]

[Paul]

Moet het alle drie in hetzelfde netwerk zitten? Je kunt ook een 2e netwerkkaart in de centrale PC stoppen (en deze eventueel bridgen als ze alle drie in hetzelfde netwerk moeten zitten).

[KillerAce_NL]

Of een quad poort nic in je pc...

[Tiimmeh]

Paul schreef op donderdag 12 januari 2017 @ 17:04:
Moet het alle drie in hetzelfde netwerk zitten? Je kunt ook een 2e netwerkkaart in de centrale PC stoppen (en deze eventueel bridgen als ze alle drie in hetzelfde netwerk moeten zitten).

Goed idee, maar alles moet compact zijn dus vanzelfsprekend is deze pc dat ook: een NUC. Daar kan je voorzover ik weet niet zomaar een netwerkkaart toevoegen.

[dreamscape]

En een extra netwerkadaptertje via USB? Veel kleiner gaat het niet worden.

[u_nix_we_all]

Er zijn ook 2-poort USB ethernet adapters.

[KillerAce_NL]

Tiimmeh schreef op donderdag 12 januari 2017 @ 17:17:
[...]


Goed idee, maar alles moet compact zijn dus vanzelfsprekend is deze pc dat ook: een NUC. Daar kan je voorzover ik weet niet zomaar een netwerkkaart toevoegen.

En daarom is het belangrijk om een uitgebreide TS te maken, zodat iedereen je van de juiste adviezen kan voorzien. Pas je je TS even aan ?

[Tiimmeh]

dreamscape schreef op donderdag 12 januari 2017 @ 17:20:
En een extra netwerkadaptertje via USB? Veel kleiner gaat het niet worden.

Ik vermoed dat dit niet gaat werken omdat we voor EtherCAT een vrij specifieke netwerkkaart nodig hebben. Ik denk dat deze adaptertjes hun eigen netwerk elektronica hebben dus in dat geval zouden die niet werken..

gwystyl schreef op donderdag 12 januari 2017 @ 16:35:
Veel switches hebben vier poorten, maar zijn ook niet veel groter dan nodig.

Hoe vind je deze bijvoorbeeld qua grootte? NETGEAR GS105

[afbeelding]

oh die heeft al 5 poorten zie ik.

Hier is er één met 3 poorten, maar die is wel een heel stuk duurder:

[afbeelding]

En voor dat we nou heel het internet voor je af gaan pluizen (bovenstaande heb ik gevonden door een simpele google (afbeeldingen) search).... wat heb je zelf al gevonden en wat is "te groot" voor jou?

Dank! Deze had ik nog niet gezien We zijn op zoek naar een switch die nauwelijks breder is dan de drie ethernet aansluitingen (ca. 5cm) en een lengte van "hoe kleiner hoe beter", denk ook aan die ~5cm.

.Maarten schreef op donderdag 12 januari 2017 @ 16:36:
Ik weet dat Netgear kleine 5 poort switches heeft. Bijvoorbeeld deze: pricewatch: Netgear Prosafe GS105

3 poort switches bestaan wel maar zijn zeldzaam. Op aliexpress staan er een paar (https://www.aliexpress.co...port-ethernet-switch.html)

Mooie dingetjes! Ga ik bekijken, bedankt!

[Mschamp]

Een andere vraag is of het wel mogelijk is om poorten uit te breiden door middel van een switch op het EtherCAT-protocol. Fysiek maakt het protocol wel gebruik van een ethernet aansluiting, maar meen mij uit mijn opleiding te herinneren dat het geen gebruik van standaard switchen toelaat.
Dit lijkt ook hier te staan: http://www.rtaautomation.com/technologies/ethercat/

External switches are not used in an EtherCAT network. Instead, each EtherCAT device embeds a switch. Each device has two RJ45 ports. One RJ45 is connected to the previous node in the network and one is connected to the next node.

[Tiimmeh]

Mschamp schreef op donderdag 12 januari 2017 @ 17:33:
Een andere vraag is of het wel mogelijk is om poorten uit te breiden door middel van een switch op het EtherCAT-protocol. Fysiek maakt het protocol wel gebruik van een ethernet aansluiting, maar meen mij uit mijn opleiding te herinneren dat het geen gebruik van standaard switchen toelaat.
Dit lijkt ook hier te staan: http://www.rtaautomation.com/technologies/ethercat/


[...]

Oei, ik meen gelezen te hebben dat dat kon maar schijnbaar heb ik dat iets te snel aangenomen De reden dat we niet alles kunnen daisy-chainen met EtherCAT heeft te maken met het feit dat we twee lange kettingen hebben en het niet handig is om een kabel helemaal terug te lussen naar het begin van de ketting om vervolgens aan de andere ketting verder te gaan. Vandaar de keuze voor een switch, maar dat schijnt dus niet te kunnen.

Hartelijk dank voor je input! Ik ga het uitzoeken.

EDIT: er staat wel "are not used" maar niet "cannot be used", zou het kunnen dat het niet gebruikelijk is maar niet onmogelijk?

[ Voor 6% gewijzigd door Tiimmeh op 12-01-2017 17:40 ]

[Mschamp]

Misschien is het dan mogelijk om in je ketting te eindigen met dit soort terminal, en van daar verder te gaan: https://www.beckhoff.be/english.asp?ethercat/ek1110.htm
Of tussenin: https://www.beckhoff.be/english.asp?ethercat/el6692.htm

[ Voor 17% gewijzigd door Mschamp op 12-01-2017 17:46 ]

[Tiimmeh]

Mschamp schreef op donderdag 12 januari 2017 @ 17:44:
Misschien is het dan mogelijk om in je ketting te eindigen met dit soort terminal, en van daar verder te gaan: https://www.beckhoff.be/english.asp?ethercat/ek1110.htm
Of tussenin: https://www.beckhoff.be/english.asp?ethercat/el6692.htm

Dank voor je tip! We hebben hier inderdaad een junction van Beckhoff liggen (EK1122 met een EK1100) maar die zijn dus vrij groot (ook zonder behuizing). Ik zal de EtherCAT markt wat dieper bekijken, misschien dat er nog compactere junctions te koop zijn.

[Mschamp]

Tiimmeh schreef op donderdag 12 januari 2017 @ 17:49:
[...]


Dank voor je tip! We hebben hier inderdaad een junction van Beckhoff liggen (EK1122 met een EK1100) maar die zijn dus vrij groot (ook zonder behuizing). Ik zal de EtherCAT markt wat dieper bekijken, misschien dat er nog compactere junctions te koop zijn.

Heb ondertussen ook nog een beetje gezocht en dit gevonden:
Deze presentatie lijkt nog nuttige info te bevatten: https://lectoraatmechatro...therCAT+communication.pdf
En bevat onder meer deze slide:


Het lijkt dus toch mogelijk, al weet ik niet of alle slaves en masters standaard deze wijze van adressering ondersteunen

[ Voor 32% gewijzigd door Mschamp op 12-01-2017 18:18 ]

[Tiimmeh]

Mschamp schreef op donderdag 12 januari 2017 @ 18:05:
[...]


Heb ondertussen ook nog een beetje gezocht en dit gevonden:
Deze presentatie lijkt nog nuttige info te bevatten: https://lectoraatmechatro...therCAT+communication.pdf

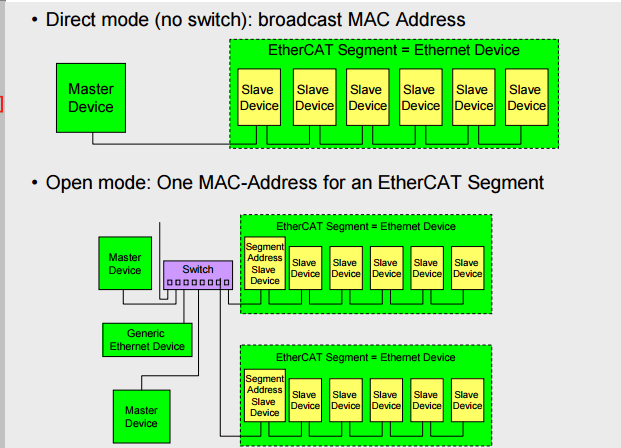

En bevat onder meer deze slide:
[afbeelding]

Het lijkt dus toch mogelijk, al weet ik niet of alle slaves en masters standaard deze wijze van adressering ondersteunen

Hmm.. Misschien maar gewoon proberen dan, wie weet kan EtherCAT er nog wat van maken Even zoeken of ik een random switch kan optrommelen om te testen
