De Nyko Databank voor de PS4 is handig want je kunt dan een 3,5 inch HDD gebruiken. Het grote nadeel is dan weer dat die niet op de PS4 Pro of de PS4 Slim past. Nu kun je er wel een sata naar esata kabel in frotten maar dat zit er dan maar heel losjes in en schiet er zo weer uit. Ofwel, tijd om op eBay te shoppen en zelf iets in elkaar te knutselen!

Ik ga er van uit dat je weet hoe je een PS4 HDD moet vervangen en hoe je de firmware op de nieuwe HDD moet installeren. Weet je dat niet, google even of kijk even op YouTube. Ook ga ik in deze tutorial uit van de PS4 Pro maar voor de PS4 Slim is het in grote lijnen het zelfde.

Boodschappenlijstje

Msata caddy
Een Msata caddy en die koop je hier

Afbeeldingslocatie: https://tweakers.net/ext/f/uCipaGtkHDGTQmTiV5oC5FCQ/full.jpg
Een Msata naar sata adapter en die koop je hier

Afbeeldingslocatie: https://tweakers.net/ext/f/vI40wQlt1oWvVZJPU3POPrAM/full.jpg
Een sata naar esata kabel en die koop je hier

Knutselen!

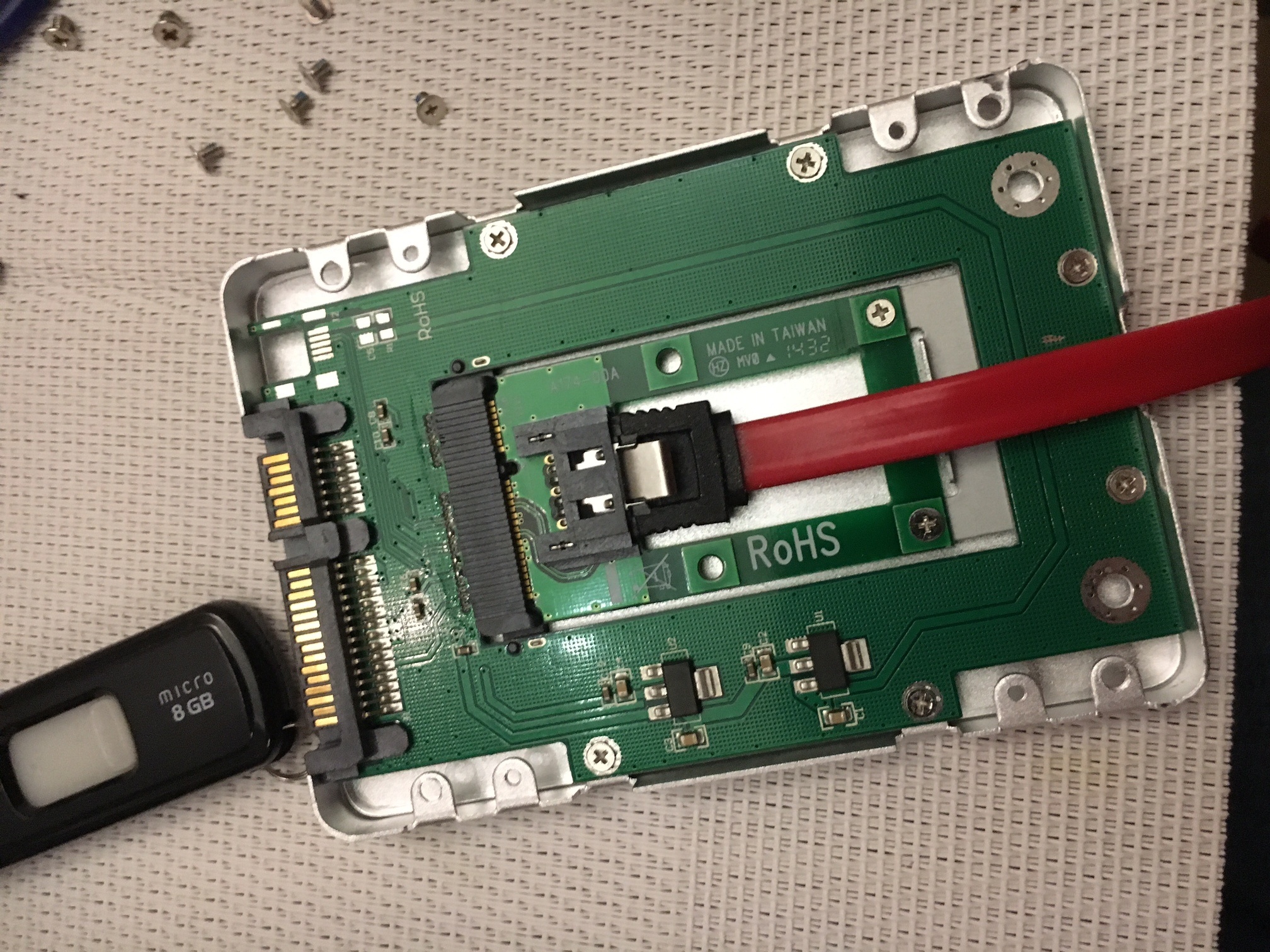

Als alles binnen is slijp je aan de achterzijde van de eSata caddy een uitsparing voor de sata naar esata. Wel eerst even het printplaatje er uit halen. Vervolgens zet je alles in elkaar en dat ziet het er zo uit:

Afbeeldingslocatie: https://tweakers.net/ext/f/0uwMR96Hsn1dh0Bt9EURCDul/thumb.jpg

Dan gaat het afdekplaatje er op zodat het net lijkt als of het een normale 2.5 inch hdd is:

Afbeeldingslocatie: https://tweakers.net/ext/f/igAhWDXOTK15BYQwMHoaAGSn/thumb.jpg

En dan schroef je hem in de HDD tray van je playstation. Wel eerst even het Sata kabeltje er door frommelen:

Afbeeldingslocatie: https://tweakers.net/ext/f/AaLpmfZ4sC07h02N4dfXTa4K/thumb.jpg

Afbeeldingslocatie: https://tweakers.net/ext/f/CqO73oxn7nFdsFfJ9SjEiN5a/thumb.jpg

Vervolgens bouw je het geheel in je PS4 en dan ziet het er zo uit:

Afbeeldingslocatie: https://tweakers.net/ext/f/ffNY6aKuKg9Y5eNeayrMr7hS/thumb.jpg

Het geheel ziet er nu netjes uit. Je hebt een PS4 pro waar uit de achterkant een eSata kabel steekt. Mooi uit het zicht. De eSata connector die aan het kabeltje zit stop je in een eSata behuizing waar je je harde schijf naar keuze hebt ingebouwd. Helaas past het plastic afdekkapje er niet op vanwege de eSata kabel maar mocht je creatief willen zijn dan kun je daar een uitsparing uit slijpen of misschien iets 3D printen.
Ik gebruik nu zelf een 3.5 inch 4TB SSHD en ik moet zeggen dat ik zeer te spreken ben over de snelheid. De PS4 Pro ondersteund SATA3 en dat is merkbaar met deze schijf.

Er is wel een beperking waar je rekening mee moet houden. Rest mode werkt niet dus zet je PS4 normaal uit. Ook moet de eSata behuizing aan staan voor dat je je PS4 aan zet. Makkelijkst is om hem gewoon aan te laten.

Volgende projectje is rest mode werkend krijgen, dit ligt namelijk niet aan de grote van de HDD maar aan de manier waar op rest mode werkt. De PS4 zet de sata schijf in stand-by en zet vervolgens de stroom uit. Als de PS4 weer wat gaat doen in rest mode, of wakker wordt zet hij de stroom weer aan en gaat hij vrolijk verder. Omdat je eSata behuizing de HDD zelf voed gaat deze dus niet uit als de PS4 de stroom uit zet en komt hij niet uit stand by. De oplossing die ik bedacht heb is een USB vrouwtjes stekker aan de 5 volt voedingsaansluiting van de eSata caddy te solderen en dan deze te gebruiken: https://www.megekko.nl/pr...-Overspanningsbeveiliging
Daar sluit je dan je eSata behuizing op aan zodat je PS4 je HDD wel kan aan en uitschakelen.

[ Voor 0% gewijzigd door Chatslet op 13-12-2016 21:58 . Reden: Typo's ]


Acties:
  • 0 Henk 'm!

  • Jumpman
  • Registratie: Januari 2002
  • Laatst online: 25-07 17:17
Mooie Tutotorial! Zelf zie ik niet in waarom ik meer dan 2 TB nodig zou hebben in de PlayStation 4 Pro (momenteel heb ik zelfs de standaard 1TB). Ik speel maar 'maximaal 2 á 3 Multi Player games tegelijk en Single Player games gooi ik eraf nadat ik ze uitgespeeld heb of zat ben.

Nintendo Network ID: Oo_Morris_oO | PSN: Oo_Morris_oO.


  • Typhone
  • Registratie: Mei 2011
  • Laatst online: 25-07 09:44

Typhone

Who Dares Wins

Dat ziet er handig uit! Wellicht mezelf een keer wagen aan dat project! :)

Acties:
  • 0 Henk 'm!

  • damitch300
  • Registratie: Mei 2011
  • Laatst online: 18-07 09:14
Jumpman schreef op woensdag 14 december 2016 @ 10:04:
Mooie Tutotorial! Zelf zie ik niet in waarom ik meer dan 2 TB nodig zou hebben in de PlayStation 4 Pro (momenteel heb ik zelfs de standaard 1TB). Ik speel maar 'maximaal 2 á 3 Multi Player games tegelijk en Single Player games gooi ik eraf nadat ik ze uitgespeeld heb of zat ben.
Geloof mij, je runt zo over die 2TB heen in de nabije toekomst.
Ik zit al bijna vol dankzij PSVR games en de nog ''normale'' ps4 games.
Met de 4k games straks die allemaal groter zijn zit je er zo over!
