Pin layout corsair RM650x

[ronald92]

Hallo Tweakers,

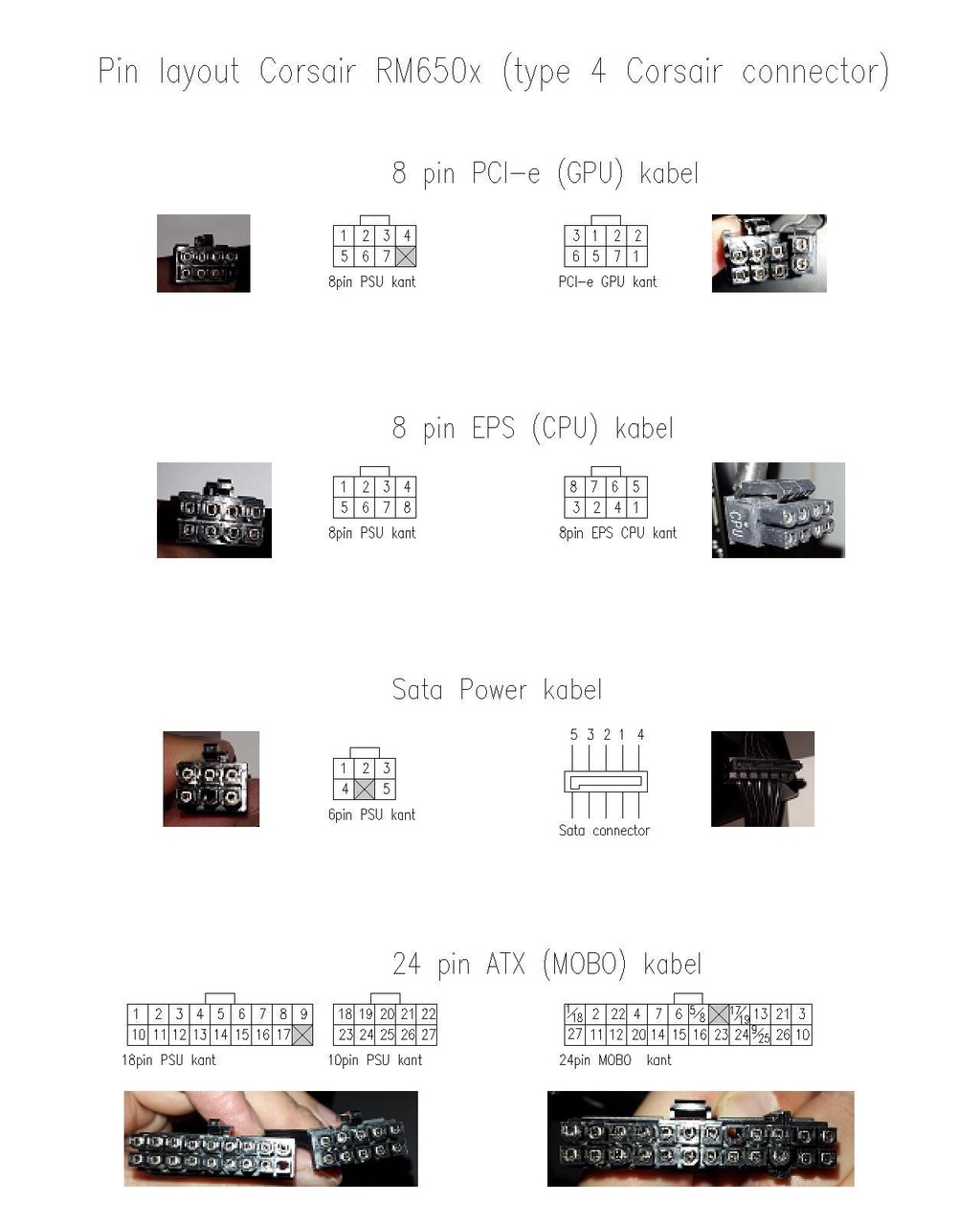

ik heb een schema gemaakt van de pin layout van een corsair RM650x (te gebruiken voor custom sleeved kabels ect.)

ik wil jullie vragen of jullie deze kunnen controleren? want dan slinger ik het schema op tweakers als info pagina

[ Voor 11% gewijzigd door ronald92 op 02-12-2016 10:21 . Reden: Verkeerde afbeelding/ Typo ]

[Mr-E]

Ik zie de 4 niet terug komen bij de pcie. Naar mijn weten moet die op 1 van de 2 plaatsen van de 2

[ronald92]

Mr-E schreef op vrijdag 2 december 2016 @ 11:27:
Ik zie de 4 niet terug komen bij de pcie. Naar mijn weten moet die op 1 van de 2 plaatsen van de 2

klopt, sie 4 kan ik niet terug vinden in de stekker, misschien in de andere 8 pin aansluiting ?
Er zitten namelijk 2 pci-e aansluitingen aan de kabel met maar 1 stekker in de psu

[kalekat]

Zo te zien is de GPU kant van de PCI-E kabel een 6+2 stekker. Meestal is dan dat extra blokje doorgelust vanuit de 6 polige stekker.

[ Voor 39% gewijzigd door kalekat op 02-12-2016 14:53 ]

[ronald92]

klopt bij ij ook het geval, echter wat Mr-E bedoelde is dat ik aan de psu connector één pin nr 4 heb genummerd maar deze niet terug komt in de PCI-e kant en dit nog al vreemd is

Echter heeft deze voeding 2 PCI-e connectors op 1 connector van het voeding zoals in deze afbeelding


misschien dat daar pin 4 naar toe gaat? dat vermoed ik maar zal het nog na meten

[kalekat]

Aha op die manier.
Ik heb even gekeken in mijn eigen pinout van mijn voeding (fabrieks schema). En dit is wat daar in staat.


Links de voeding kant en rechts dus de GPU kant.

[ Voor 31% gewijzigd door kalekat op 02-12-2016 15:40 ]

[Mr-E]

Nr 4 is naar mijn weten gewoon een aarde draad. In mijn zelfgemaakte kabels heb ik het zo:

1 2 3 4
5 6 7 8


Naar

1 2 3 4
5 6 7 4

[ronald92]

Heb gemeten, 4 gaat naar de andere stekker in de zelfde kabel.

het is dan de 2 extra die je los kan halen om van 8pin naar 6 pin te gaan
