powerconnector type gezocht (ibm)

[Mezz0]

Kan iemand me helpen met het typenummer te achterhalen van een IBM powerconnector?

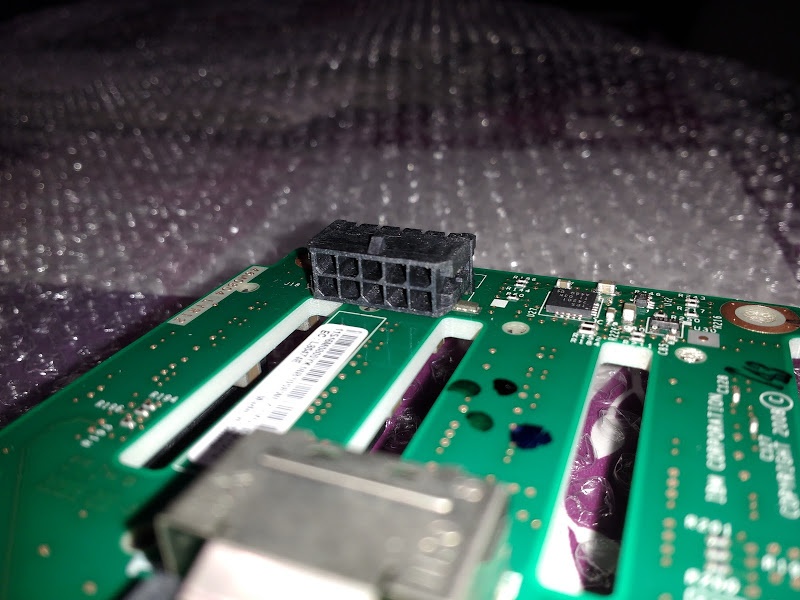

Deze zit op een IBM 43V7070 backplane en is ook te vinden op deze
site van Gateway maar ik ga de spanningen nog na meten want op mijn backplane kunnen 4 2,5" hdd's.
Ik dacht even op de molex site het gevonden te hebben maar is helaas toch een andere versie. Ik moet er wel bij zeggen dat het om een kleine connector gaat van 18 mm breed bij +/- 6,5mm hoog.


-update: Ik heb ondertussen de kabel gevonden die aangesloten moet worden maar die is prijzig of moeilijk verkrijgbaar .
Hopelijk vind ik er nog ergens eentje voor een goede prijs maar het liefste vind ik nog steeds het type connector zodat ik mn eigen kabel kan maken.

[ Voor 23% gewijzigd door Mezz0 op 08-11-2016 23:17 ]

[DJVG]

Ik weet niet zeker of hij past, maar deze lijkt er erg op:


Te koop op: http://www.ebay.com/itm/5...d80f59:g:RKMAAOSwHMJYDh4I

[ Voor 19% gewijzigd door DJVG op 09-11-2016 08:24 ]

[DiGyPh0]

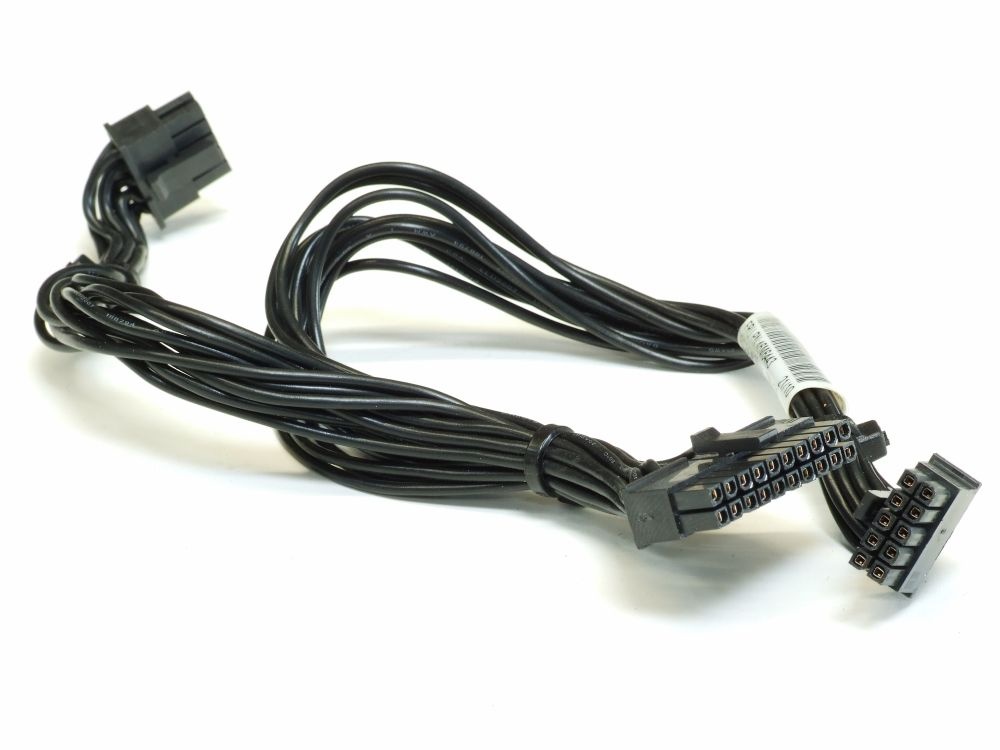

Dit heb ik nog uit een uitgefaseerde 3650 M3



op de kabel staat P/N 69Y1590

[ Voor 9% gewijzigd door DiGyPh0 op 09-11-2016 09:08 ]

[SuperKris]

je moet even de pitch weten. 4,2 is vrij standaard, maar de kans is groot dat dit een afwijkende maat is. Als je de pitch weet kan je via veel onderdelenzoekers op de websites van de grote distri's veel vinden.

Onderstaande website heeft ook een handige tool.
http://www.mpe-connector.de/index.php?lang=en&menu=25

[ehtweak]

Volgens mij zijn dit "4.14mm AMP" connectors (male/female).
Gebruik dat maar eens als google zoekterm.

[Mezz0]

SuperKris schreef op woensdag 09 november 2016 @ 09:50:
je moet even de pitch weten. 4,2 is vrij standaard, maar de kans is groot dat dit een afwijkende maat is. Als je de pitch weet kan je via veel onderdelenzoekers op de websites van de grote distri's veel vinden.

Onderstaande website heeft ook een handige tool.
http://www.mpe-connector.de/index.php?lang=en&menu=25

Hoe kan ik dan de pitch uitzoeken?

[Mezz0]

DJVG schreef op woensdag 09 november 2016 @ 08:23:
Ik weet niet zeker of hij past, maar deze lijkt er erg op:
[afbeelding]

Te koop op: http://www.ebay.com/itm/5...d80f59:g:RKMAAOSwHMJYDh4I

Dit lijkt er inderdaad erg veel op. Ik moet het even dubbelchecken maar ziet er wel goed uit.
De maten lijken te kloppen.

[SuperKris]

Mezz0 schreef op woensdag 09 november 2016 @ 10:29:
[...]


Hoe kan ik dan de pitch uitzoeken?

De pitch is de hart-hart afstand tussen de pinnen. Dit kan je opmeten met bijvoorbeeld een schuifmaat. Het nauwkeurigste is om zoveel mogelijk pinnen tegelijk te meten, en dit door het gemeten aantal afstanden te delen.

[Mezz0]

SuperKris schreef op woensdag 09 november 2016 @ 11:18:
[...]


De pitch is de hart-hart afstand tussen de pinnen. Dit kan je opmeten met bijvoorbeeld een schuifmaat. Het nauwkeurigste is om zoveel mogelijk pinnen tegelijk te meten, en dit door het gemeten aantal afstanden te delen.

Ok top!. Ik ga het vanavond meteen even uitzoeken wat de pitch is

[Mezz0]

De pitch is 3 mm en zover ik de gegevens kan zien lijkt me de plug die DJVG laat zien de juiste. Nu nog even wachten totdat deze weer binnen zijn. Alleen nu nog 'even' uitzoeken op welk pootje 0,5 of 12v moet

[itcouldbeanyone]

is een micro-fit zoek maar eens op farnell. mini-fit heeft pitch van 4.2mm micro-fit is de enige stekker die kleiner is maar wel de zelfde look als behuizing draagt.
letwel op dat kabels aanknijpen voor micro-it nog wel eens lastig willen zijn.

http://nl.farnell.com/mol...612683?MER=en-me-sr-b-all
tegendeel
http://nl.farnell.com/mol...2907?MER=sy-me-pd-mi-acce

[Mezz0]

zojuist toch even bij Farnell gekeken en daar hadden ze hem ook. Helaas wel wat duurder dan china express maar wel morgen al in huis. Kan ik gaan spelen

[SuperKris]

Molex is een van de bekende fabrikanten, maar dergelijke connectoren worden ook door andere merken gemaakt. Meestal zijn die prima uitwisselbaar. Als het een 3mm pitch heeft en de connectoren lijken op dan is de kans al erg groot dat het past.

Denk je er we aan om ook de contacten te bestellen? In principe koop je deze los bij de behuizing. Dit zijn vrijwel altijd crimp contacten waar je ook een speciale tang voor nodig hebt. Met een beetje aankloten kom je een heel eind met een normaal tangetje, en je kan er altijd nog een beetje bij solderen.

[Mezz0]

SuperKris schreef op donderdag 10 november 2016 @ 12:08:
Molex is een van de bekende fabrikanten, maar dergelijke connectoren worden ook door andere merken gemaakt. Meestal zijn die prima uitwisselbaar. Als het een 3mm pitch heeft en de connectoren lijken op dan is de kans al erg groot dat het past.

Denk je er we aan om ook de contacten te bestellen? In principe koop je deze los bij de behuizing. Dit zijn vrijwel altijd crimp contacten waar je ook een speciale tang voor nodig hebt. Met een beetje aankloten kom je een heel eind met een normaal tangetje, en je kan er altijd nog een beetje bij solderen.

Die heb ik inderdaad erbij besteld maar zonder tang. Mag ik zelf freubelen met een klein tangetje

[Mezz0]

vandaag de connectoren van Farnell mogen ontvangen en het is een perfecte fit
