Macbook air backlight

[StenH]

Ik heb hier een Macbook Air waarbij de backlight van het scherm defect is.Je kan alleen met een zaklamp op het scherm gericht de Macbooknog gebruiken, maar dit natuurlijk niet echt handig. Het beeldscherm is al vervangen maar dit gaf jammer genoeg hetzelfde resultaat. Voor de rest werkt de macbook nog super dus zou het zonde zijn om hem niet meer te gebruiken..

Na enig onderzoek op internet kwam ik uit op de backlight zekering die gesprongen zou kunnen zijn. Zelf kan en durf ik niet te solderen op het moederbord en zou het jammer zijn als ik de air nog meer beschadig..

Heeft iemand een idee wat slim is om te doen?

[chickpoint]

Ik zou op Vraag & Aanbod je vraag zetten en kijken of er een mede tweaker is die dit graag voor je zou willen solderen. Meestal hebben moederborden niet zo'n heel kleine componenten erop zitten dus dat is nog wel te doen (hoewel ik dat bij je Air niet weet of dat ook het geval is).

Ga er vooral niet zelf aan knutselen als je al zegt dat je soldeerkunsten niet geweldig zijn. Wat je wel kunt checken is of je de zekering kunt doormeten met een multimeter of deze nog goed is. Doe dit natuurlijk zonder spanning/ accu aangesloten!!! De zekering moet als het goed is een heel lage waarde hebben oftewel 0.

Mocht het de zekering kunnen zijn, kan je alvast uitzoeken welk type je nodig zou hebben om deze te vervangen. Daarna is het hopen of iemand zich aanbied.

[StenH]

Bedankt voor de reactie!

ik zal je advies opvolgen en mijn vraag plaatsen

[sypie]

Er zijn een paar dingen die defect kunnen zijn in dit geval:
De backlight zelf, maar als je scherm is vervangen valt die af.
De inverter, die in het scharnier zit. Dit is een klein printje die van een lage spanning een flink hogere spanning maakt om het licht aan te doen. (weet niet of die met LED ook aanwezig is)
De aansluiting op het logicboard of de connector/kabel die er aan vast zit. Deze heb ik in het verleden ook wel eens verrot gezien waardoor de backlight het niet meer deed.

Je zult dus de MacBook open moeten maken om te achterhalen of je dingen kunt zien.

[rvanpruissen]

Het is in ieder geval vrijwel nooit de zekering bij een air. Vrij eenvoudig door te meten overigens. Welk model is het en wat is er mee gebeurt? Water er overheen gegaan?

[StenH]

Het betreft een macbook air 13" early 2015. Inderdaad vochtschade...

[sypie]

Vochtschade? Als dat hetzelfde is als wat ik een jaartje geleden met een MacBook Pro heb gehad dan is de LVDS connector aan gort. Dat is de connector die op het Lomig Board zit en die je beeld én backlight aanstuurt. Het kan zijn dat het deel van de backlight stuk is en de rest nog in orde. (was bij die van mij net zo). Hiervoor zou je iemand kunnen zoeken die met een hetelucht soldeer apparaat werkt, zo kun je de connector vervangen. Met een normale bout gaat je dit niet lukken.

[rvanpruissen]

Vochtschade is vaak goed te fixen. Verder kan het van alles zijn: lvds connector, led driver, feedback via, etc. Etc.

[Sepio]

De reparateur van http://repairable.nl staat goed aangeschreven. Mocht je MacBook buiten garantie zijn dan zou ik het eens bij hem proberen.

[johnkeates]

als je high res foto's van het moederbord post kunnen we wat meer dan gokken ;-)

[StenH]

het heeft lang op zich moeten latern wachten maar ik heb foto's van de schade kunnen maken:

Er zijn twee plekken waar echt schade te zien is en waar dus foto's van zijn.

https://db.tt/ghKLeKSu
https://db.tt/FSC3ZV7V
https://db.tt/LTGifaaW
https://db.tt/B1UNp0uw


ik hoop dat dit enige duidelijkheid geeft

[mobby1971]

StenH schreef op zondag 20 november 2016 @ 22:41:
het heeft lang op zich moeten latern wachten maar ik heb foto's van de schade kunnen maken:

Er zijn twee plekken waar echt schade te zien is en waar dus foto's van zijn.

https://db.tt/ghKLeKSu
https://db.tt/FSC3ZV7V
https://db.tt/LTGifaaW
https://db.tt/B1UNp0uw


ik hoop dat dit enige duidelijkheid geeft

Met die "P" is geloof ik de zekering van de backlight. Die kun je eens doormeten. De rest eens goed schoonmaken met een wattenstaafje en 99% alcohol.

[Pandanl]

Wanneer je vochtschade hebt gehad dan is de kans vrij groot dat de connector kortsluiting heeft gemaakt op de laatste 4 pinnen en dus verbrand is.

Met een soldeerbout gaat dit vrij lastig, het is dus het beste om met een hete lucht bout de oude connector los te maken, en er een nieuwe op te zetten. Je zal waarschijnlijk ook de LVDS kabel moeten vervangen aangezien die meestal ook zijn doorgebrand.

Wanneer je niet de spullen hebt (Microscoop met goede zoom, hete lucht bout), besteedt dit dan uit, ik kan je uit eigen ervaring vertellen dat dit klusje een hel kan zijn, met bij mij als resultaat dat er een paar pads beschadigd zijn. Maar van fouten leert men, dus hopelijk heb je aan mijn fouten nog wat.

Bij mij ligt het logic board dus alweer in een la, totdat ik een goede microscoop heb om via een trace nog de pads te herstellen.

[rvanpruissen]

Het stuk bij de display connector is goed te fixen (met de goede tools). Het stuk bij de CPU baart meer zorgen, maar is vaak ook geen probleem. Met een beetje mazzel is dit bord dus goed te fixen.

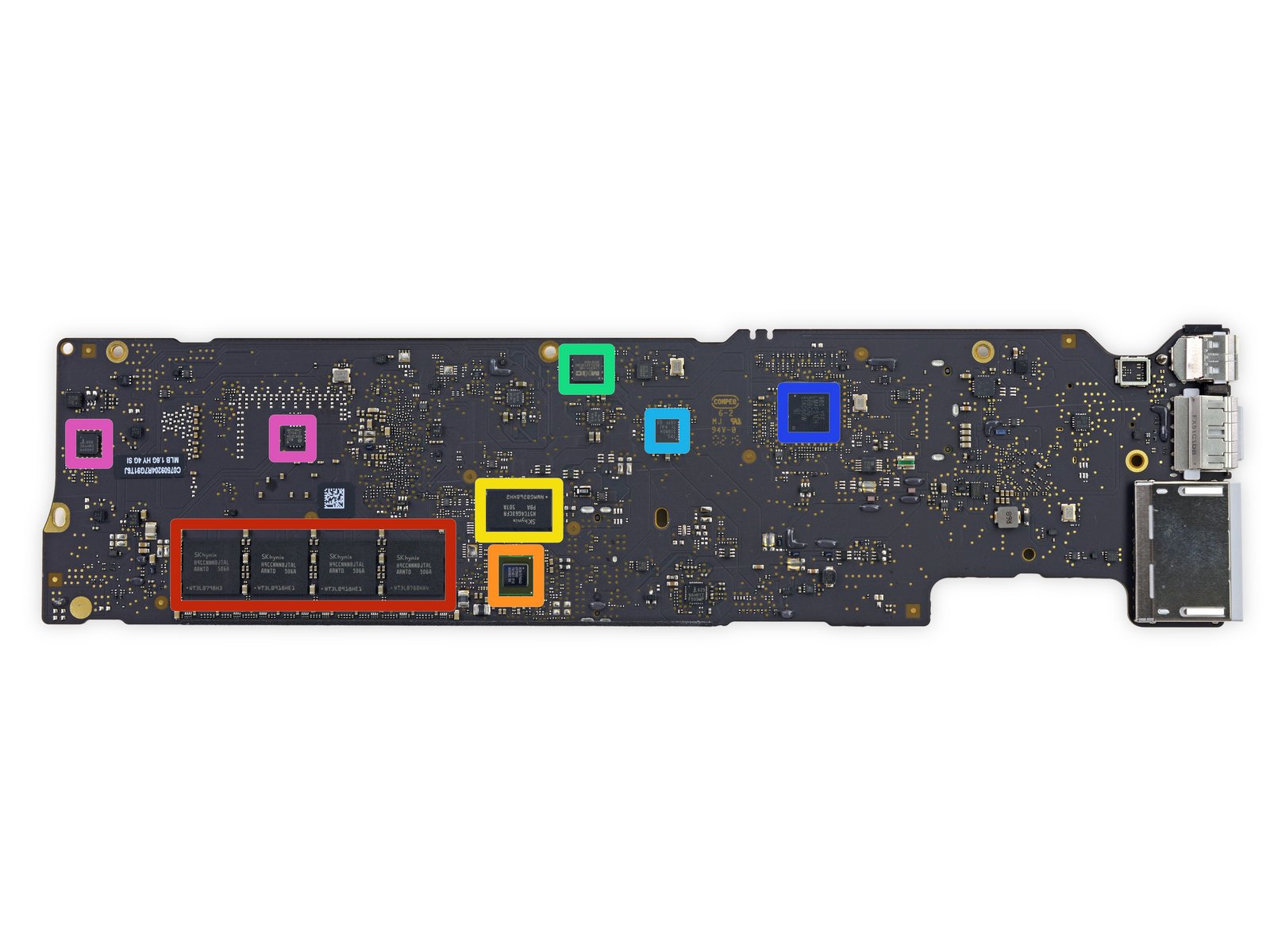

Waarschijnlijk is je displaydriver trouwens ook kaduuk. Dit is de IC rechts naast het schroefgat rechtsboven op de volgende figuur: https://d3nevzfk7ii3be.cl...igi/LxKGVf14hBj61V5K.huge
