Geen plaats voor power button connector en front pannel

[diazken]

Mijn vraag
...
Ik heb nu verschillende onderdelen gekocht en in elkaar gestoken (heb geen ervaring maar naar mijn weten zit alles wel op de juiste plaats) maar de power button connector 16 pins en het uiteinde van de front pannel connectors ook 16 pins eigenlijk identiek aan de power button connector hebben dus nergens plaats meer..
Alle stukken horen ook bij elkaar te passen want heb de pc samengesteld op deze forum en het leek in orde te zijn.

Relevante software en hardware die ik gebruik
Corsair PSU Builder CX450M
Crucial DDR4 1x8GB 2133 CL15
Gigabyte GA-B150-HD3P
Intel Core i5 6400
Kingston Technology SSDNow UV400 480GB
MSI Radeon RX 480 GAMING X 4G
...

https://gyazo.com/c18ec7d7d6d32b629f8bf8c353d40397 (foto)

Wat ik al gevonden of geprobeerd heb
...
Verschillende connectors proberen wisselen maar helaas passen deze nergens op.

Weet iemand misschien wat het probleem zou kunnen zijn?

Alvast bedankt

[ Voor 3% gewijzigd door diazken op 14-09-2016 18:59 ]

[heuveltje]

Ik kan eerlijk gezegd geen wijs worden uit je vraag.
Een foto zou misschien werken

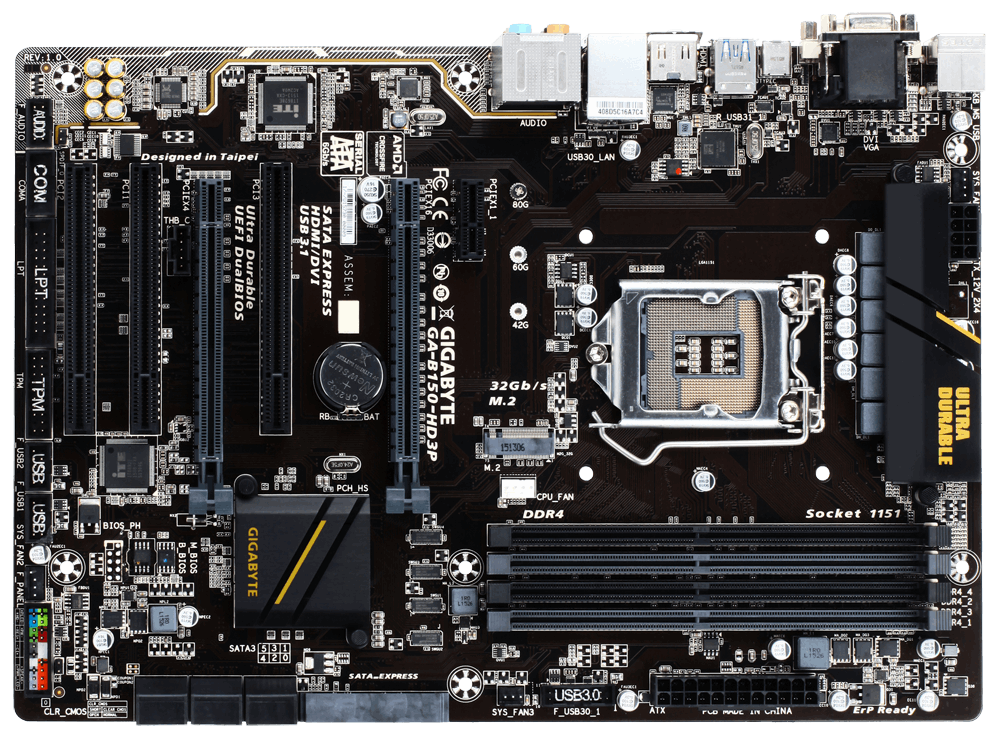

je power button moet worden aangesloten op die gekleurde pinnen linksonder
http://www.gigabyte.com/f...90/20150916140639_big.png
Mocht je dat bedoelen.

[ Voor 57% gewijzigd door heuveltje op 14-09-2016 18:59 ]

[diazken]

Heb een foto bijgevoegd via gyazo hopelijk is het wat meer duidelijk. In die gekleurde zitten mijn front pannel connectors maar ook dit uiteinde kan ik nergens meer op vast zetten.

[Mattie112]

Het is erg lastig te zien op je foto zou je eens kunnen inzoomen op dat stekkertje? Indien het je frontpanel is dan staat er iets als "HD LED, PWR BTN" etc.

Het zou ook zomaar een usb / audio connector kunnen zijn namelijk.

[heuveltje]

Waar is dat losse stekkertje van ?
Als dat voor de frontpanel is, waarom zit er dan niks op het andere eind
Dat zou je niet nodig moeten hebben, die andere stekker kan daar gewoon op.

[ Voor 25% gewijzigd door heuveltje op 14-09-2016 19:33 ]

[diazken]

Dus m.a.w. die frontpanel connectors uitnemen en de power button connector in de plaats steken? Past dit dan wel zonder gevolgen?
Dat losse stekkertje links is het uiteinde van die front panel connectors inderdaad en die rechtse is van mijn power button connector maar weet niet goed waar er mee naartoe
Wat zou er op het uiteinde moeten zitten dan eigenlijk?

[Verwijderd]

Zo te zien heb je een Supermicro GS50 behuizing. Was handig geweest als je dat erbij had vermeld.
De connector met de rode draad is alleen passend voor Supermicro moederborden. Voor andere merken heb je het regenboogkabeltje nodig. Deze verbind je met elkaar met het meegeleverde adapterblokje. Links in het midden van de foto.

[ Voor 11% gewijzigd door Verwijderd op 14-09-2016 22:15 ]

[diazken]

Heel erg bedankt allemaal en inderdaad dit adaptertje was ik vergeten.. goed opgemerkt en sorry ik wist niet dat micro moederborden bestonden. Duizend maal bedankt

[nelizmastr]

diazken schreef op donderdag 15 september 2016 @ 07:16:
Heel erg bedankt allemaal en inderdaad dit adaptertje was ik vergeten.. goed opgemerkt en sorry ik wist niet dat micro moederborden bestonden. Duizend maal bedankt

Supermicro. Is een merk, niet een soort

Zij maken niet alleen behuizingen maar leveren ook moederborden. Voor de combinatie hebben ze speciale stekkertjes gemaakt die werken dus niet zonder een adapter

[heuveltje]

nelizmastr schreef op donderdag 15 september 2016 @ 08:32:
[...]


Supermicro. Is een merk, niet een soort

Zij maken niet alleen behuizingen maar leveren ook moederborden. Voor de combinatie hebben ze speciale stekkertjes gemaakt die werken dus niet zonder een adapter

Standards are great
We love standards, Lets make our own !!

[dcm360]

heuveltje schreef op donderdag 15 september 2016 @ 08:43:
[...]


Standards are great
We love standards, Lets make our own !!

Er bestaat echter voor zover ik weet geen goed geaccepteerde standaard die beschrijft hoe deze pinnen moeten zitten (zo ja: ik heb geen moederbord die zich er aan houdt waarschijnlijk). Wat houdt een fabrikant dan tegen om voor hun eigen systemen een standaardoplossing te gebruiken met de mogelijkheid om daar van af te kunnen wijken met een andere kabel of adapter?
