Inleiding:
Het idee van twee systemen in een enkele grote kast sprak me erg aan, zeker met volledige waterkoeling (al die buizen en zo )
Wegens weinig ruimte in mijn appartement leek de Phanteks Mini XL mij een functionele kast om mijn beide systemen kwijt te kunnen op een klein oppervlakte, echter dan wel met custom waterkoeling natuurlijk
Het is een flexibele ruime kast, en Phanteks staat er om bekend dat alles vrij gemakkelijk uit elkaar kan (altijd handig).

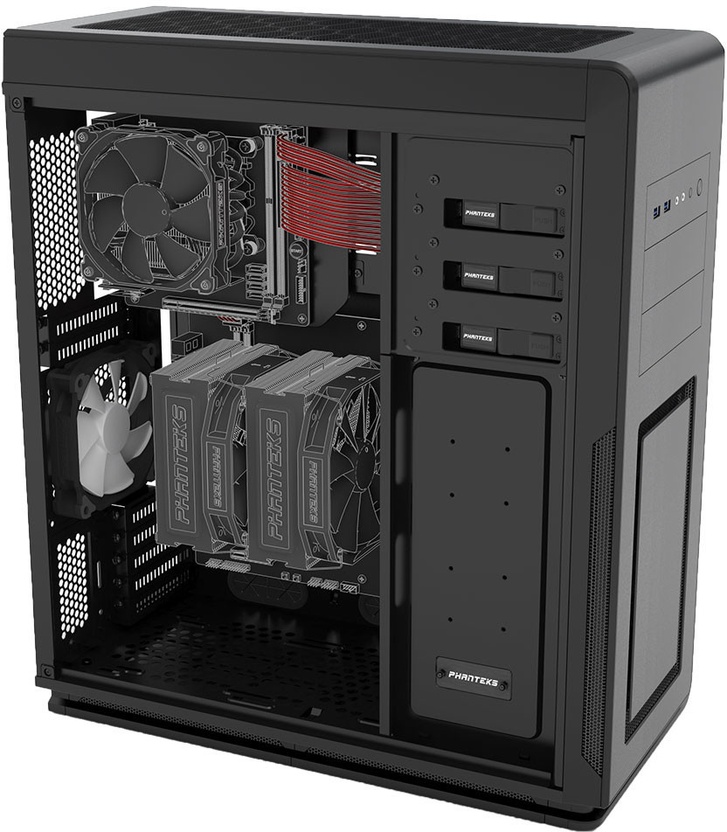

Orginele kast ziet er zo uit:

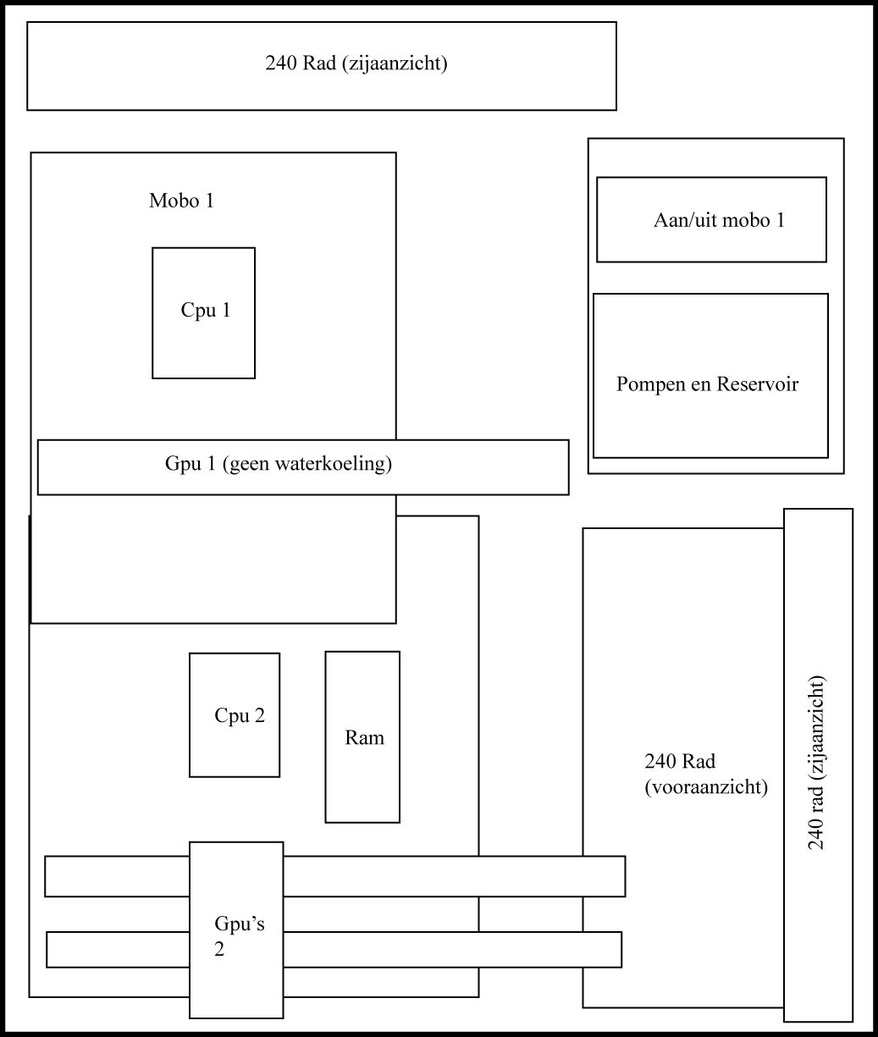

En ik had deze indeling bedacht:


Echter, de kast bleek wat aan de kleine kant voor een volwaardige custom waterkoeling.
En na het systeem er twee maanden in te runnen was ik toch niet echt tevreden.
Dit kwam door het volgende:

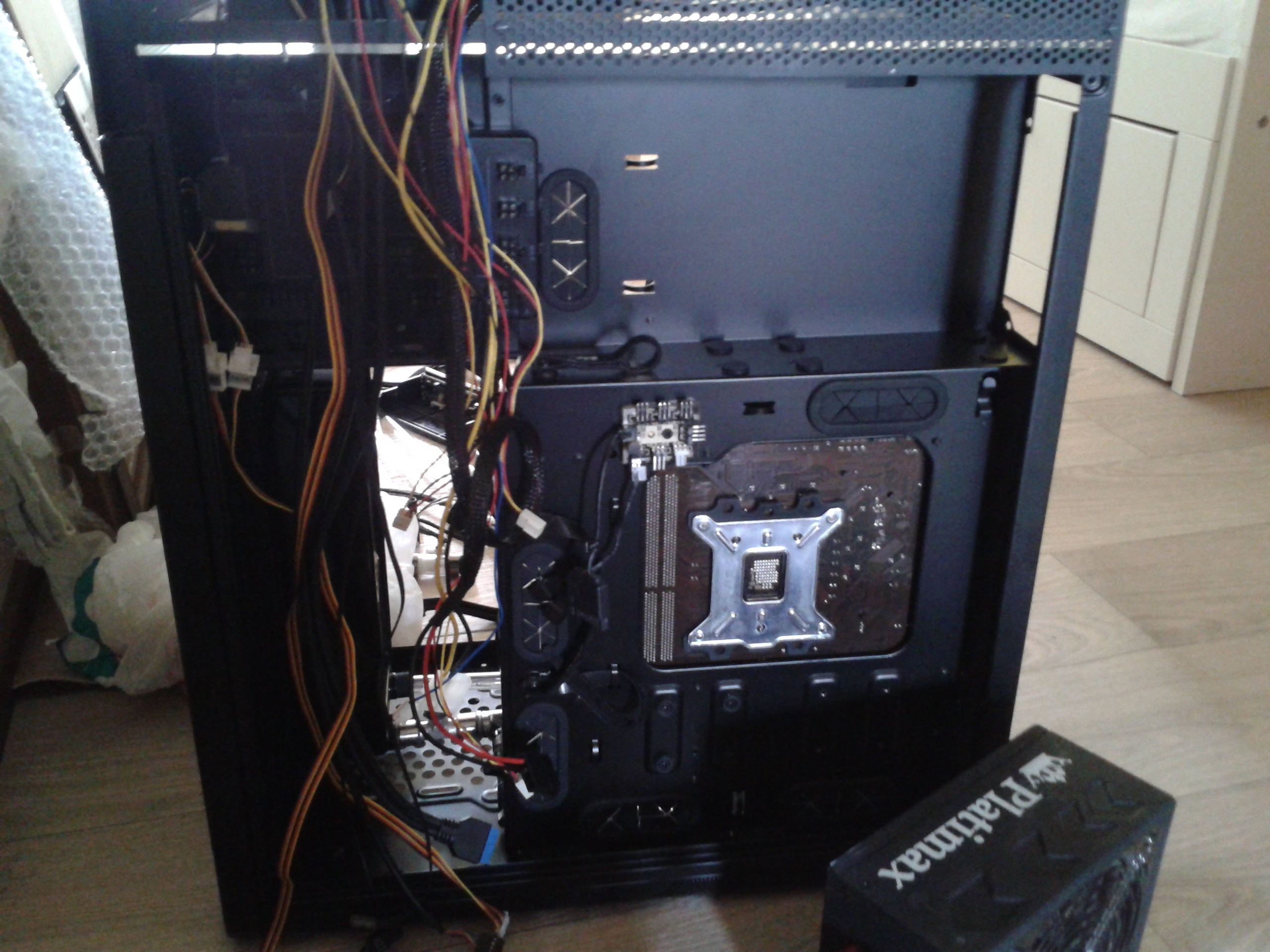

- Ik had geen hdd's meer, de hdd bay was opgeofferd voor een 240 rad.
- Mijn beide r9290 kaarten gekoeld op een enkel 240 rad, nog steeds niet echt koel te noemen.
- Te veel kabels aan de achterkant (twee systemen, en de radiatoren namen plek in) en wegwerken was niet te doen waardoor ik hier en daar kabels had hangen waar ik ze niet wil hebben.
- Daarbij had ik softtube gebruikt en ik vond de installatie daarvan een ramp, dus ik had al besloten dat het volgende systeem hardtube zou worden.
Kortom, tijd voor een casemod van mijn Mini XL !

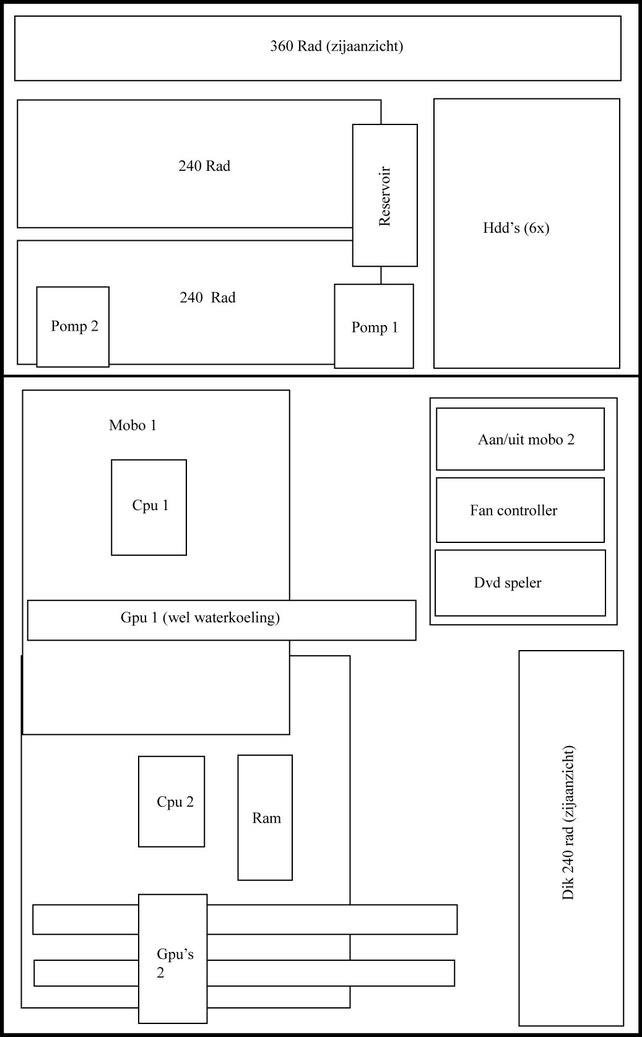

De nieuwe indeling:


Er komt dus een volledige module bovenop, gemaakt uit aluminium en pva. De totale hoogte van het systeem wordt +/- 1 meter, wat mij de mogelijkheid geeft het volgende toe te voegen aan het systeem:
- 6 hhd's in bay
- een 360 rad en dikke (hele dikke!) 240 rads (beter te veel koeling dan te weinig!)
- los reservoir en pompen, genoeg ruimte voor kabels wegwerken en hardtube. We gaan voor de look
- Ook de gpu van het tweede systeem op waterkoeling. Meteen een kleine upgrade van hardware trouwens.
Tweede systeem krijgt een 290 (ipv 6950), grote systeem krijgt 2x290x.
- Ruimte!

In het totaal wil ik nu dit in het systeem:
- twee micro-atx mobo's, de kleine boven en de grote onder.
Grote draait een watergekoelde cpu en ram, kleine alleen cpu. Waterblokken van ek.
- drie 290(x) kaarten, twee onder en eentje boven (allemaal voorzien van fullcover waterblokken)
- twee ssd's en 6 hdd's
- enkele voeding plus powerspitter, zo kan mijn 1500w voeding alles tegelijk runnen en dat scheelt weer ruimte van een tweede voeding
- Aan/ uit module tweede pc
- dvd speler
- Fancontroler (omdat ik dat leuk vind en heb toch een bay over )

Waterkoeling:
- 3 xspc dikke 240 rads
- 1 ek 360 rad
- twee D5 pompen plus tops.
- tube reservoir.
- hoop acrylic hardtube 10/12 plus heel veel fittingen en tussenstukken.

Toevoegingen:
-Leds, Fans (uiteraard), Stoffilters, en vast nog wel meer.

Waar ga ik rekening mee houden?
- Het is mijn eerste casemod, heb wel net een vierjarige houtbewerkingsopleiding gedaan en van alles gebouwd, maar ik verwacht tussendoor wel heen en weer te moeten naar de bouwmarkt omdat ik tegen dingen aanloop.
- Tevens de eerste keer hardtube, dus dat is ook spannend. En er staan een hoop bochten op de planning!

Tijd om aan de slag te gaan!

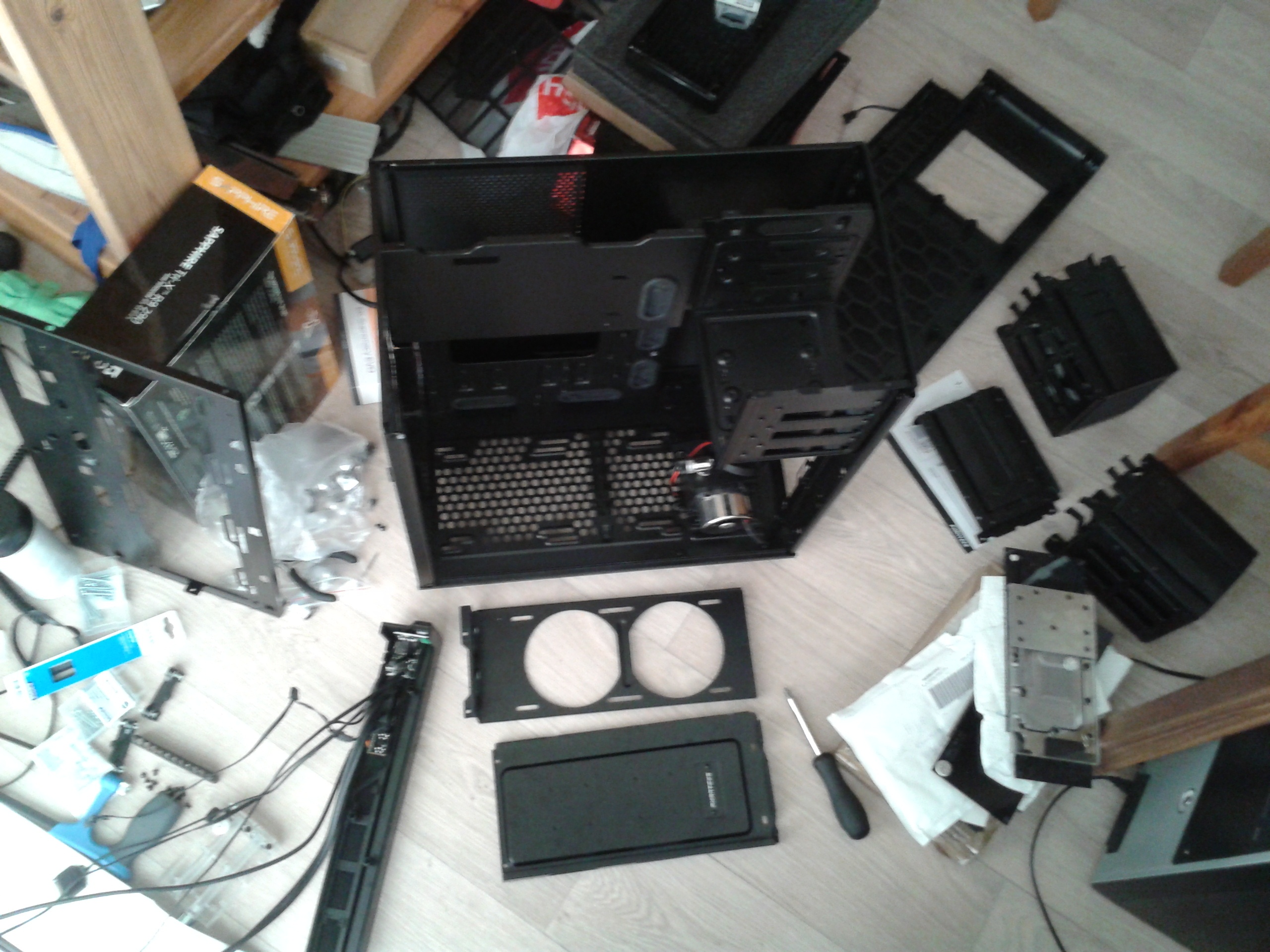

Nu zijn phanteks kasten dus makkelijk te demonteren, dus zodoende daar maar mee beginnen.



Mijn vriendin zeurt al over de rommel... ik vrees dat dat nog best erger zou kunnen worden

[ Voor 3% gewijzigd door Jaran op 07-09-2016 16:31 ]

[Damic]

Jaran schreef op maandag 05 september 2016 @ 14:48:
[...]
Mijn vriendin zeurt al over de rommel... ik vrees dat dat nog best erger zou kunnen worden

Vriendin buiten zetten, weg rommel
Leuk idee eens zien wat de uitwerking brengt.

[Jaran]

Deel 1 : De basis
Nu alles uit elkaar is kan ik beginnen met het echte bouwen.

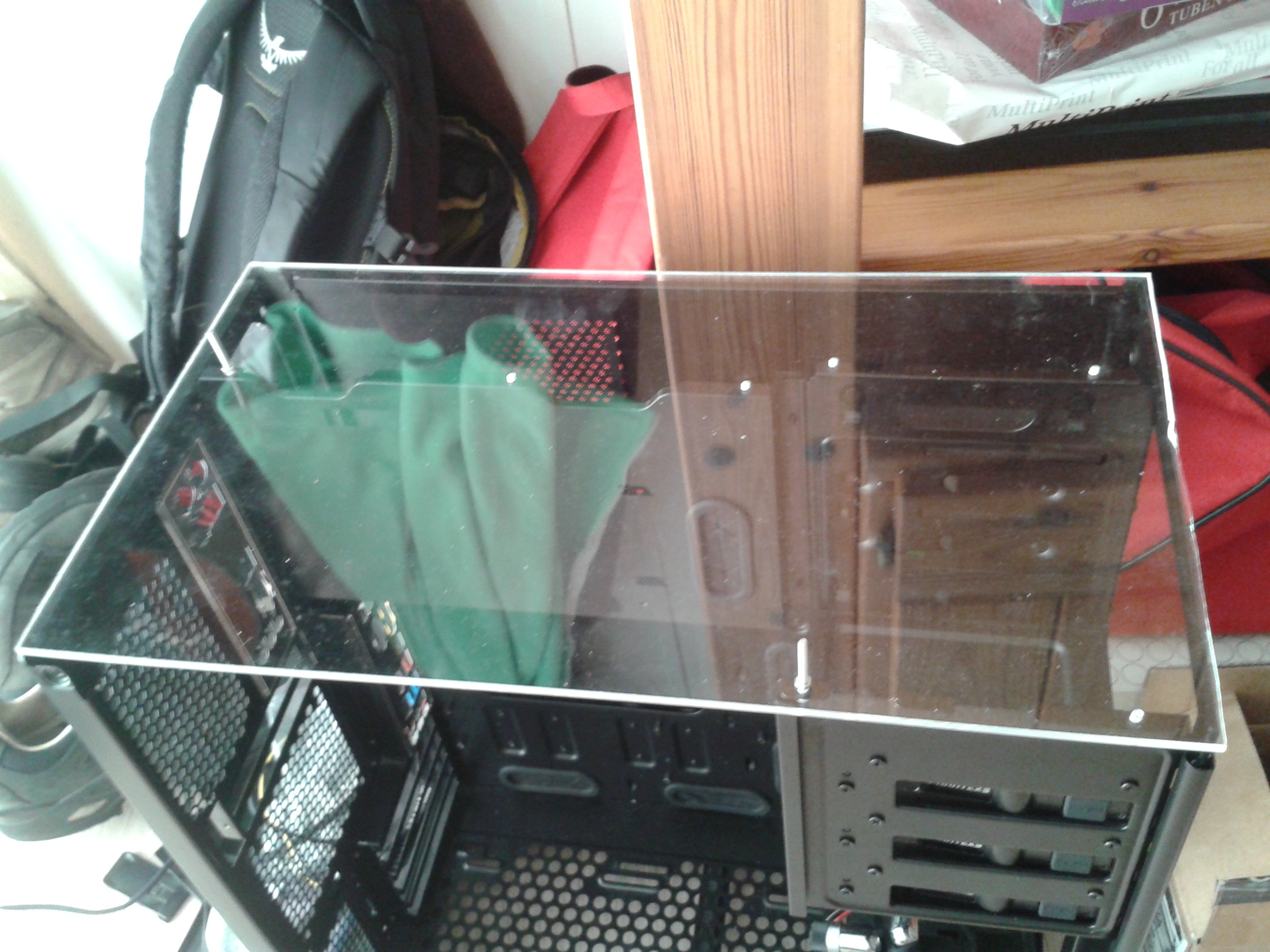

Omdat ik nog een plaatje plexiglas had staan gaat deze er in.
Een deel gebruik ik als tussenplaat, de rest wordt zijkant. Ik hou van de volledig glazen zijkanten in pc's
Na het passen meteen in de goede maat gezaagd met een ijzerzaagje.
Duurde wat lang maar is de moeite waard!
Even passen en meten:

(wanneer je op de eerste foto klikt is hij wel recht )

Omdat ik de voormalige bovenkant van de kast er volledig af heb gehaald is daarmee ook een deel van de constructie missend.
Daarom boor ik gaten in het plexiglas tussenstuk op dezelfde plekken waar eerst de verbinding zat met de bovenkant. Aan de voorkant zit nu helemaal geen ondersteuning meer maar dit vang ik op met aluminium.

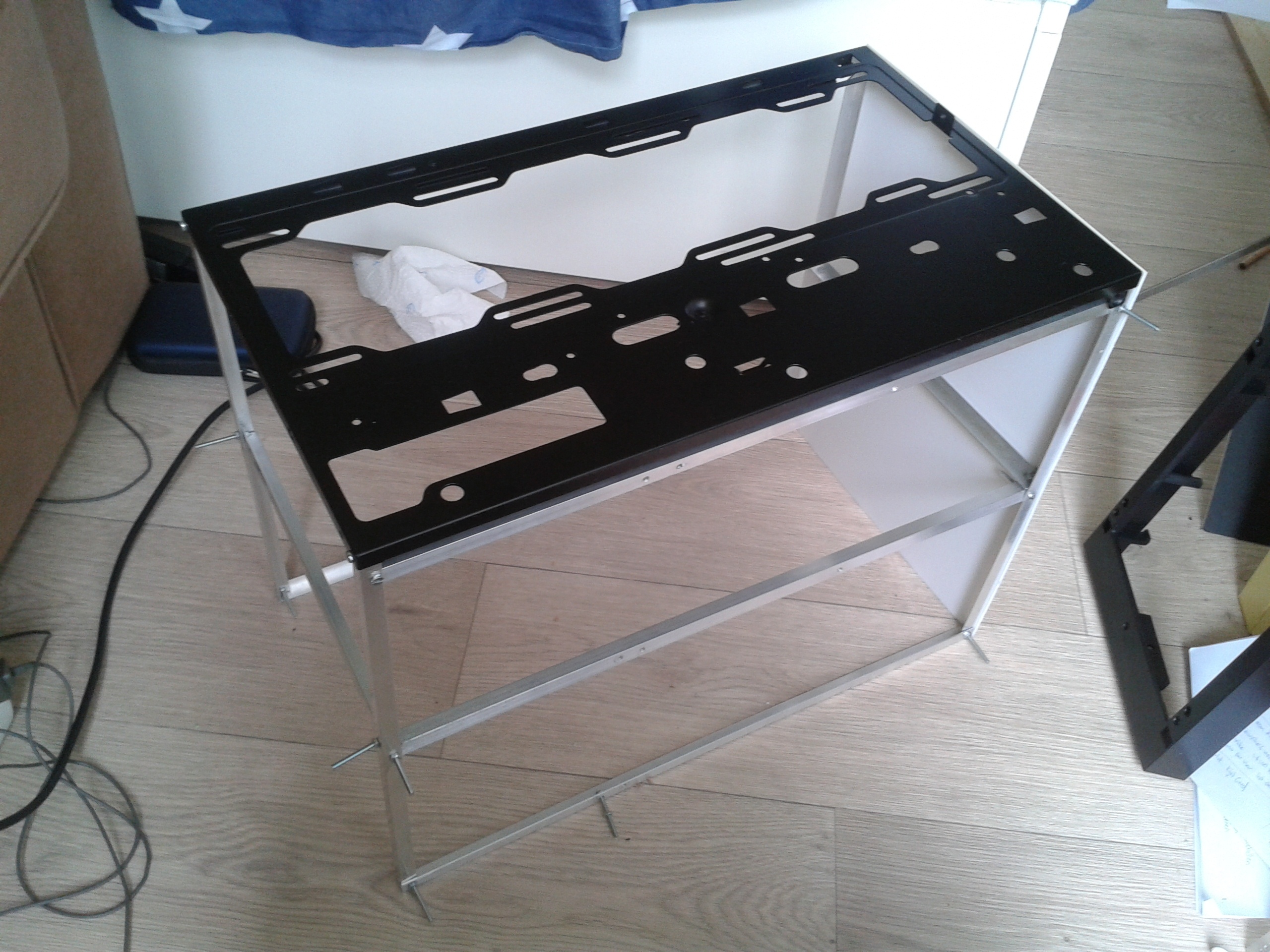

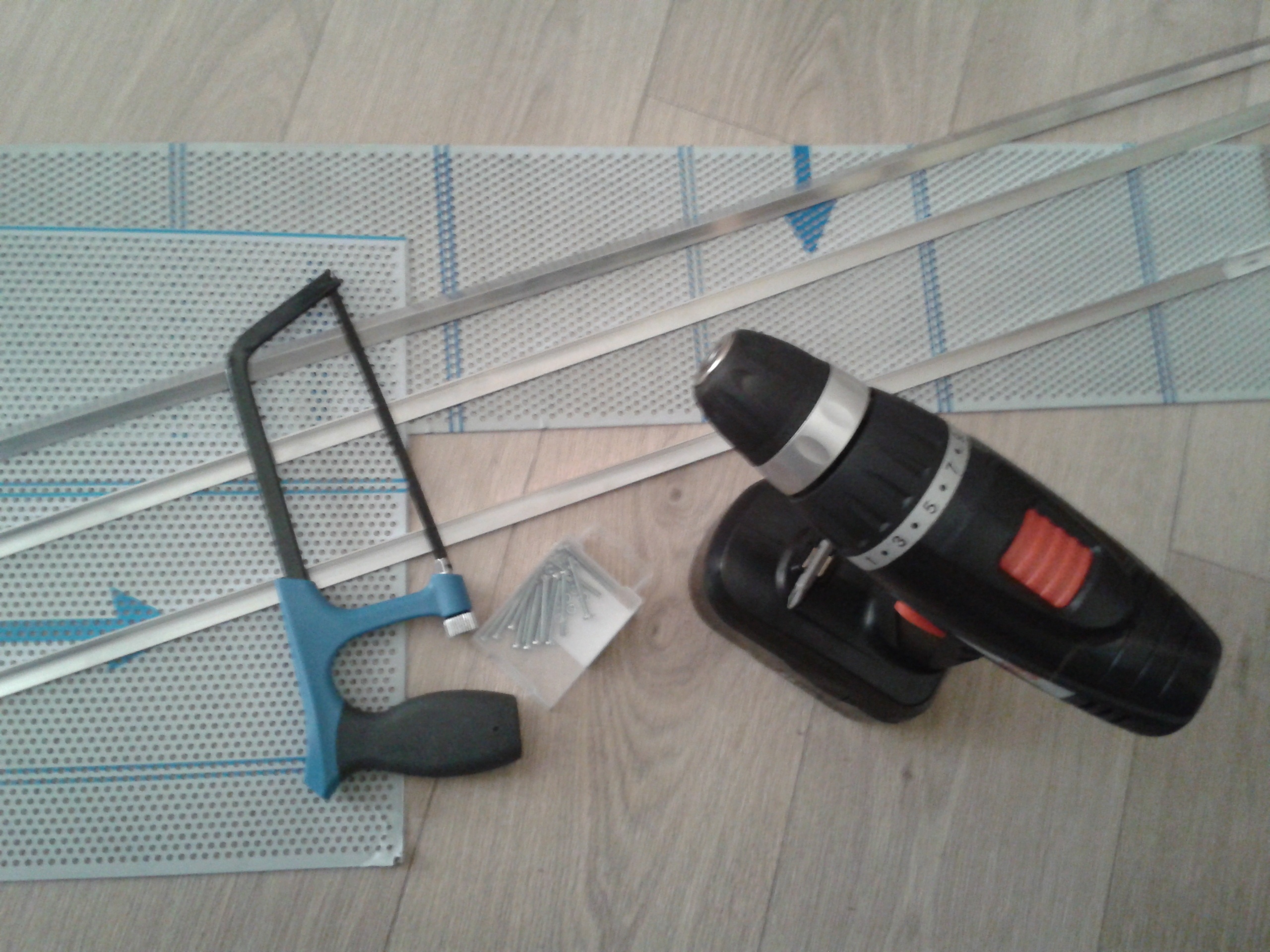

Te beginnen met zagen van de aluminium balkjes. Ik heb L stukken gekocht, zodat ik er makkelijk een rechthoek van kan bouwen simpelweg door het geheel te verbinden met moertjes en boutjes.

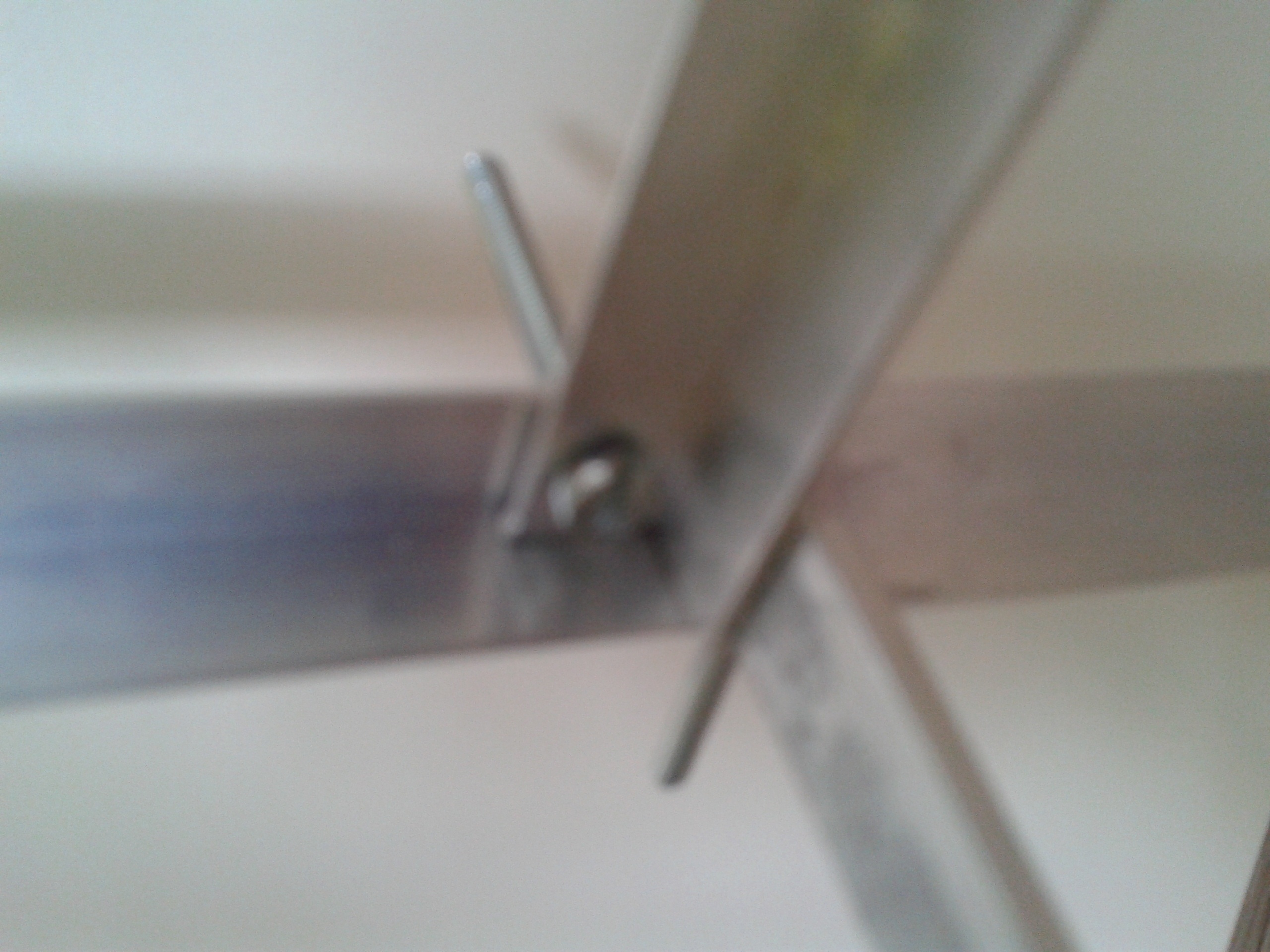

Na het zagen heb ik gaten geboord voor de boutjes en dit droog (zonder strak aan te draaien) in elkaar te hebben gezet kom ik er achter dat het geheel wat wiebelt maar gelukkig wel goed past.
Tevens ontdek ik dat in de hoeken het best een klus is de moertjes weer los te krijgen.
Mijn plan was eerst om alle onderdelen los te spuiten, maar na dit gedoe besluit ik alles eerst te monteren en dan te spuiten (uitgezonderd de plaat van de radiatoren).
Dit betekend dat het witte pva (zacht plastic) er ook meteen op kan.
De bovenkant van de oorspronkelijke kast gebruik ik als basis voor de maatvoering, en hier bevestig ik de latjes direct op. Voor de stevigheid heb ik aan de achterkant (waar de dikke 240 rads komen) wel een latje aluminium toegevoegd. De rest van de bovenkant blijft in ''oorspronkelijke'' staat, hier kan later het 360 rad precies in gemonteerd worden.

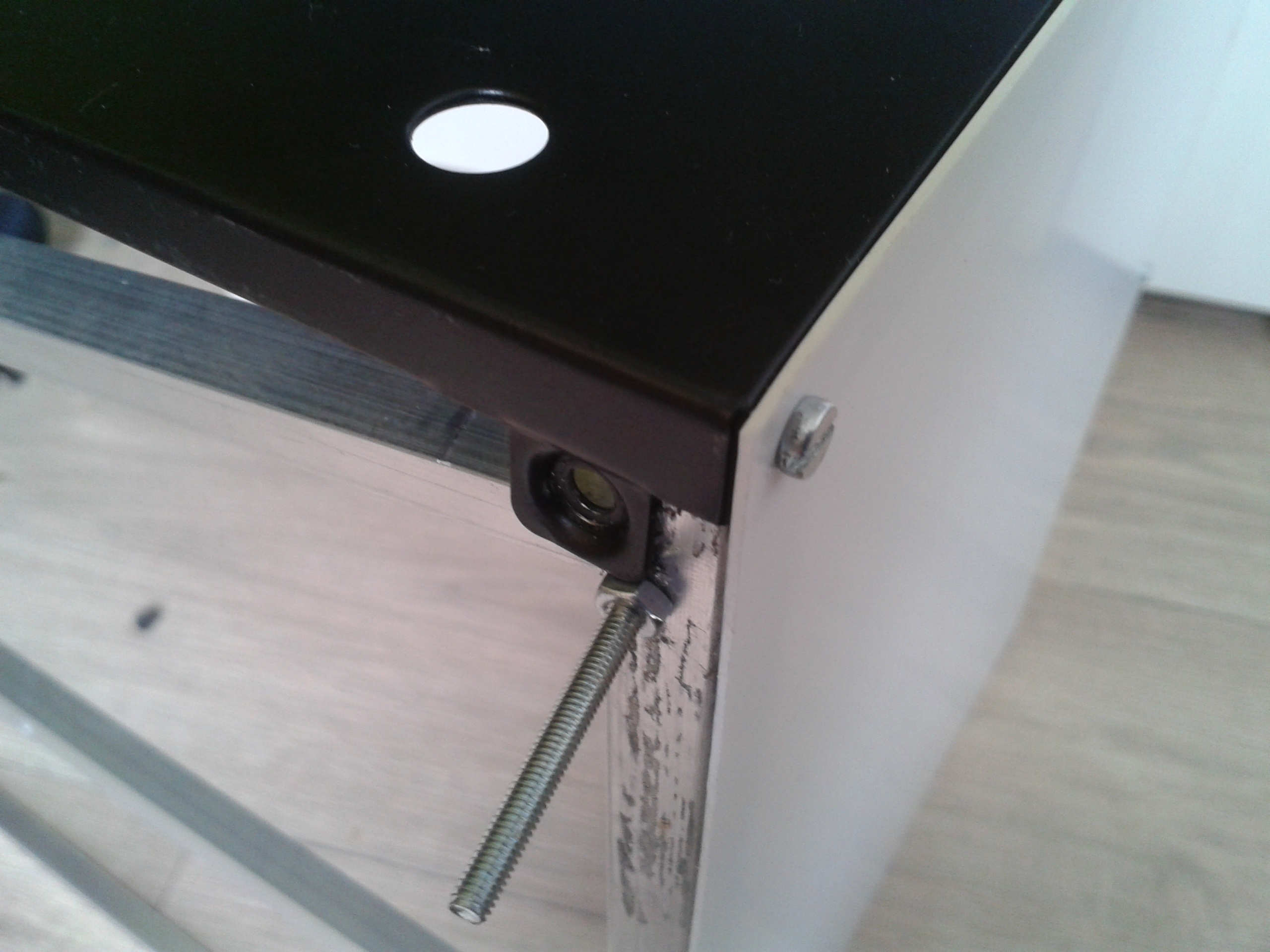

Alles passen en alvast gaten boren voor de bevestiging van de module op de kast.

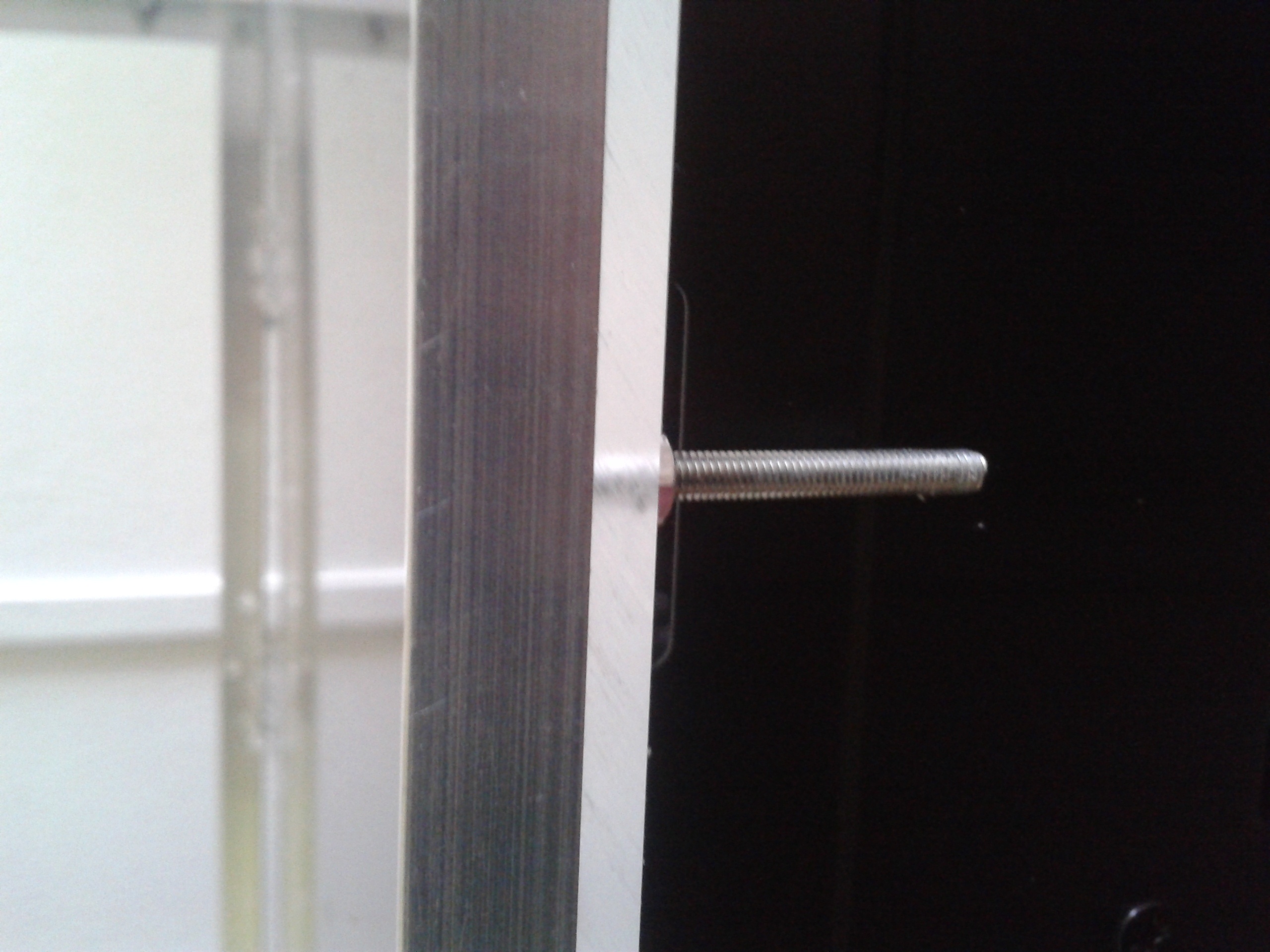

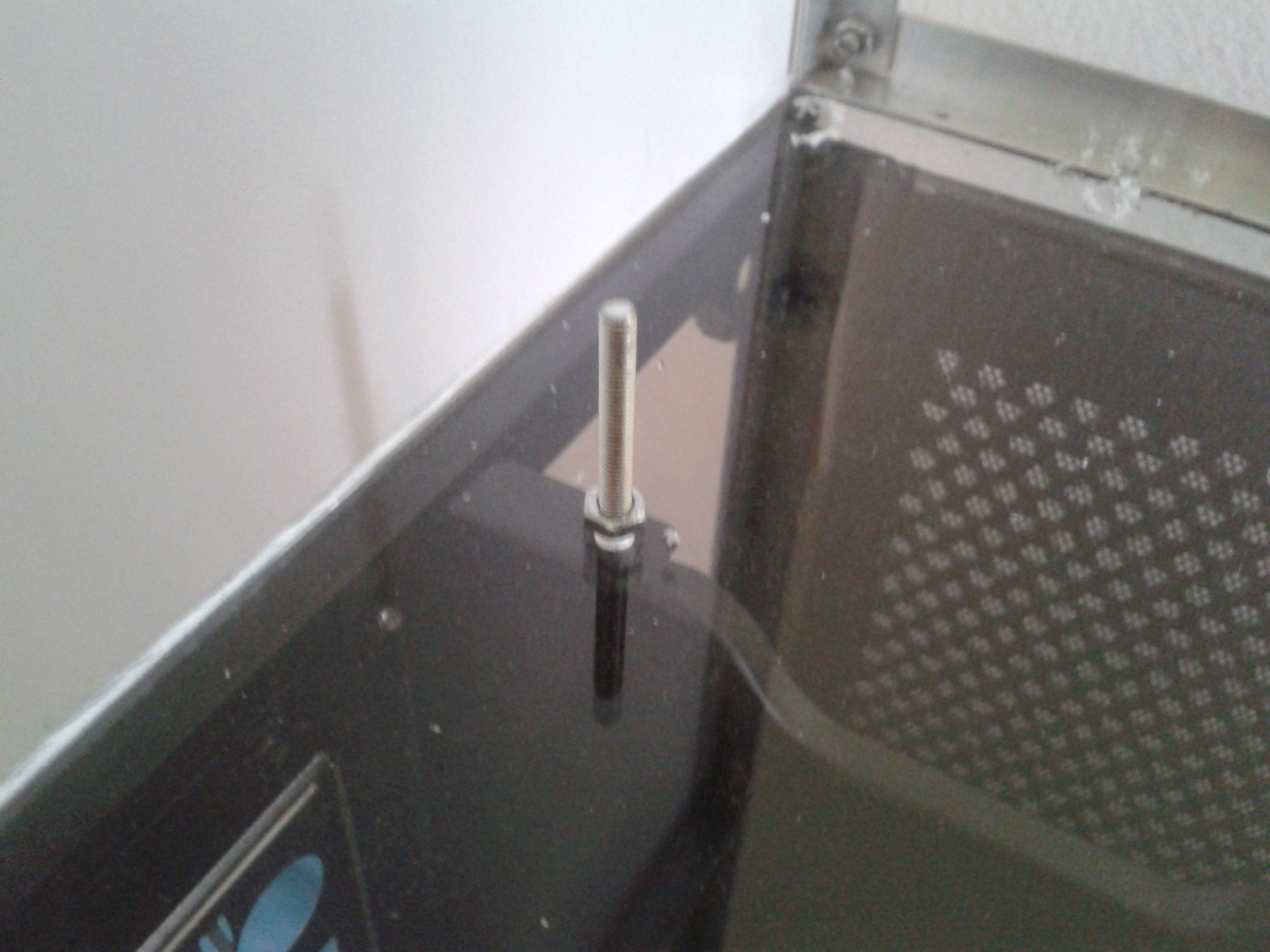

De boutjes kort ik later af, maar voor nu is het handig als ze lang zijn.
Zo kan ik ze makkelijk passen en weer verwijderen.

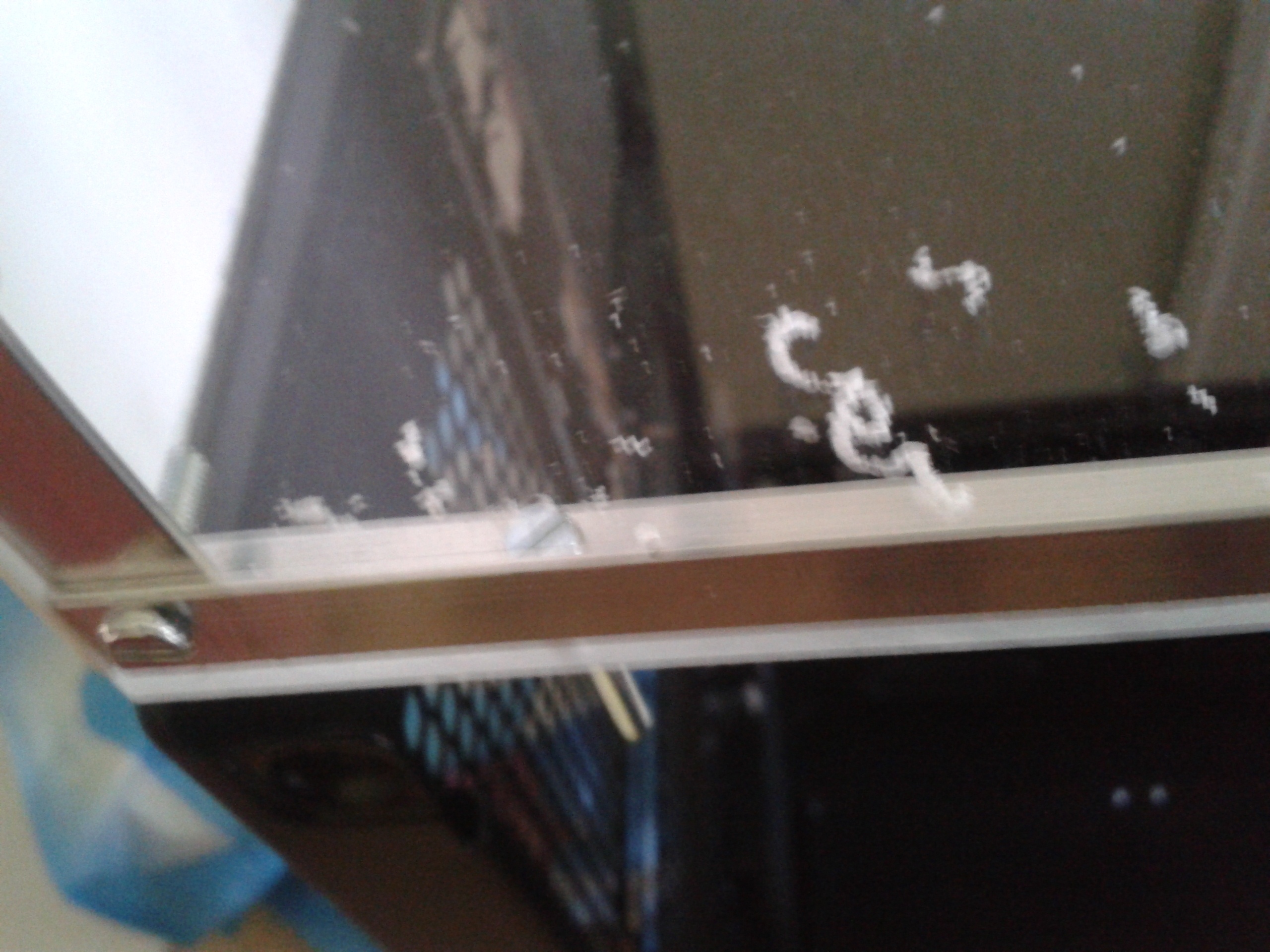

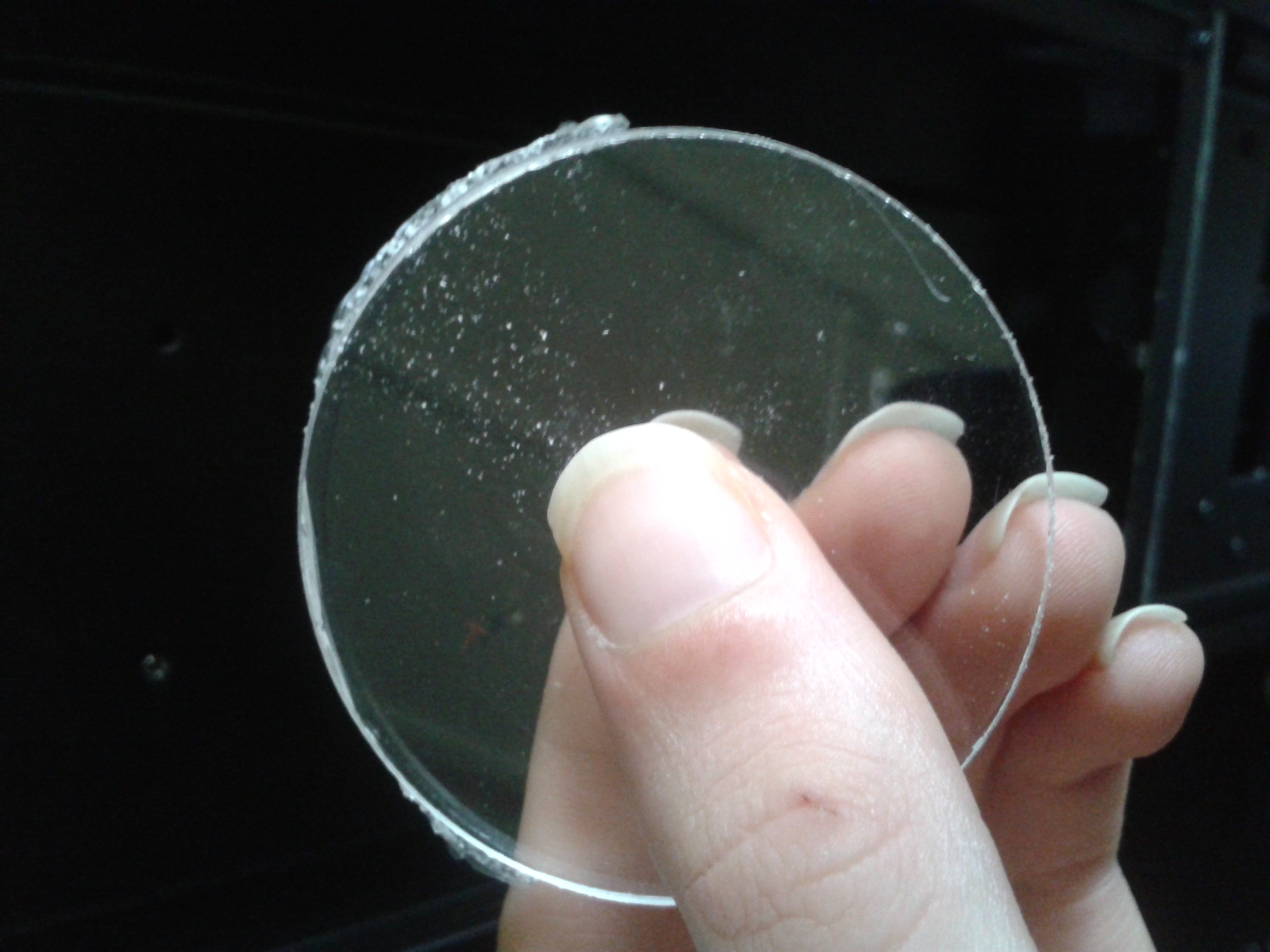

Het plexiglas heb ik geboord met een metaalboortje.

[ Voor 59% gewijzigd door Jaran op 07-09-2016 22:50 ]

[_ferry_]

Had eigenlijk langs Schop een Modje gemoeten, maar vooruit, is goed zo. Suc6!

[Jaran]

Bedankt!
De opzet is een maand terug langs het ''schop een modje'' gekomen met goedkeuring, dus vandaar heb ik hem meteen hier geplaatst.

Korte update:
Mijn oom heeft me deze gesponsord! Nogmaals heel erg bedankt Wouter!

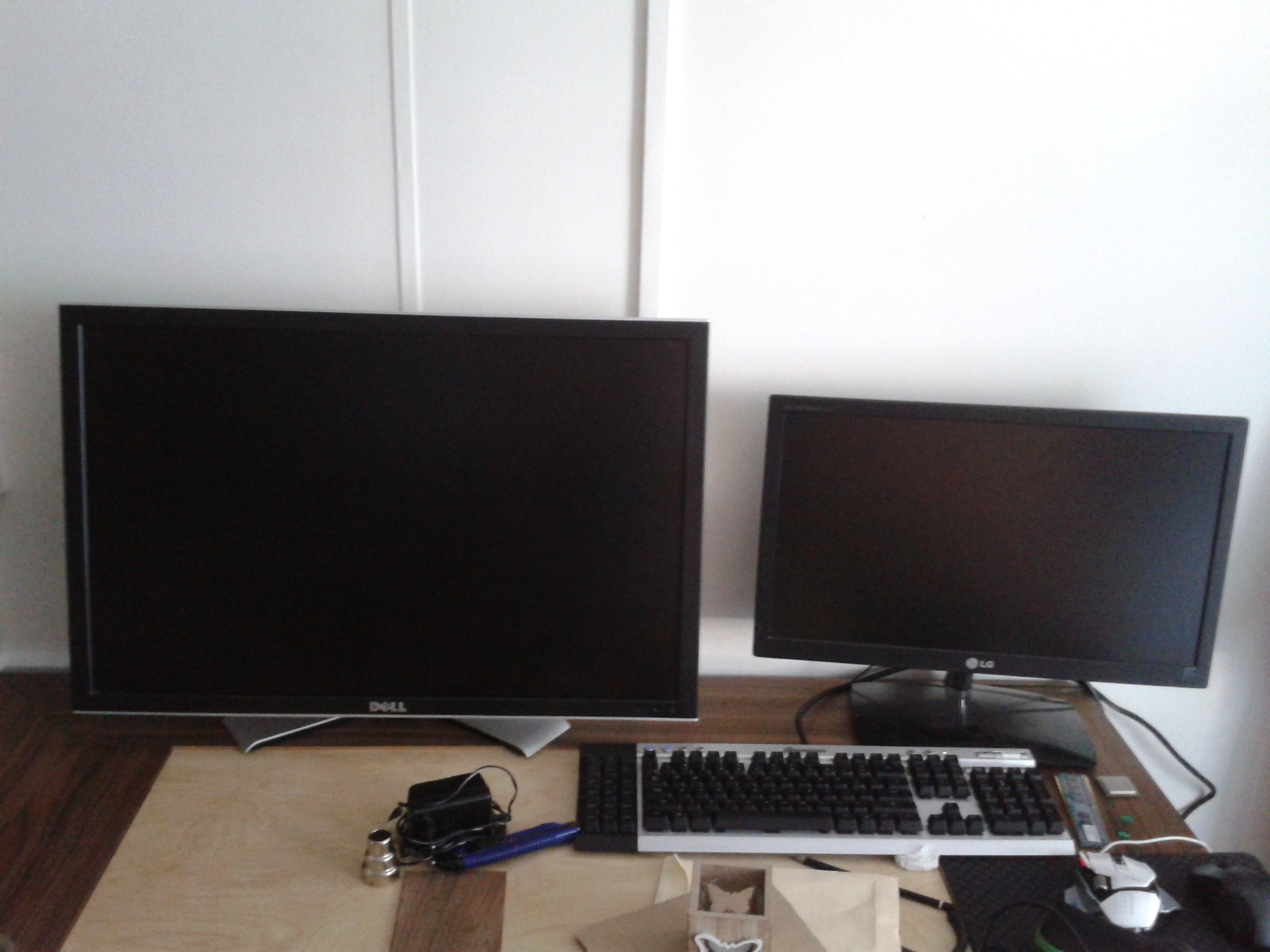

Erg mooie 32inch ultrasharp van dell

(dat kleine scherm was mijn eerdere scherm, de grote is mijn nieuwe!)

Omdat dit beeldscherm nogal groot is (en de pc wat hoog) moet ik eigenlijk ook een bureau (setup stond nu op mijn eettafel).
Volgende week krijg ik toegang tot een werkplaats, dus die bouw ik er naast voor het totaalplaatje aan het eind. Ben ik dan verplicht iets te doen met leds?
Extra drive om mijn pc af te ronden, snel weer aan de slag!!
Zal deel 1 vanavond afronden en daarna meteen deel 2 posten.

[ Voor 54% gewijzigd door Jaran op 07-09-2016 23:02 ]

[Jaran]

Deel 2: Spuiten
Omdat de gehele kast zwart is wil ik mijn module uiteraard mooi laten aansluiten met de rest van de kast.

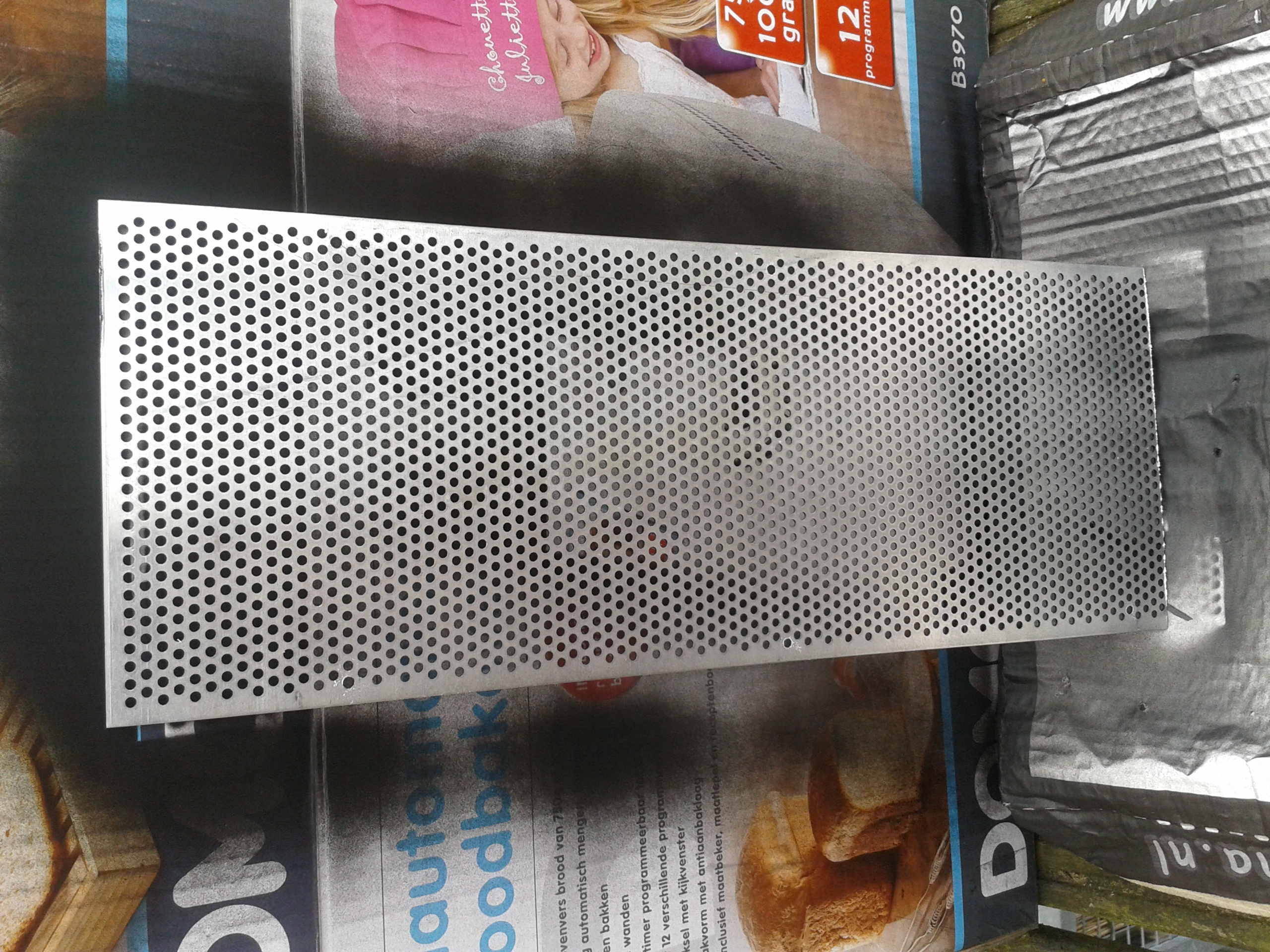

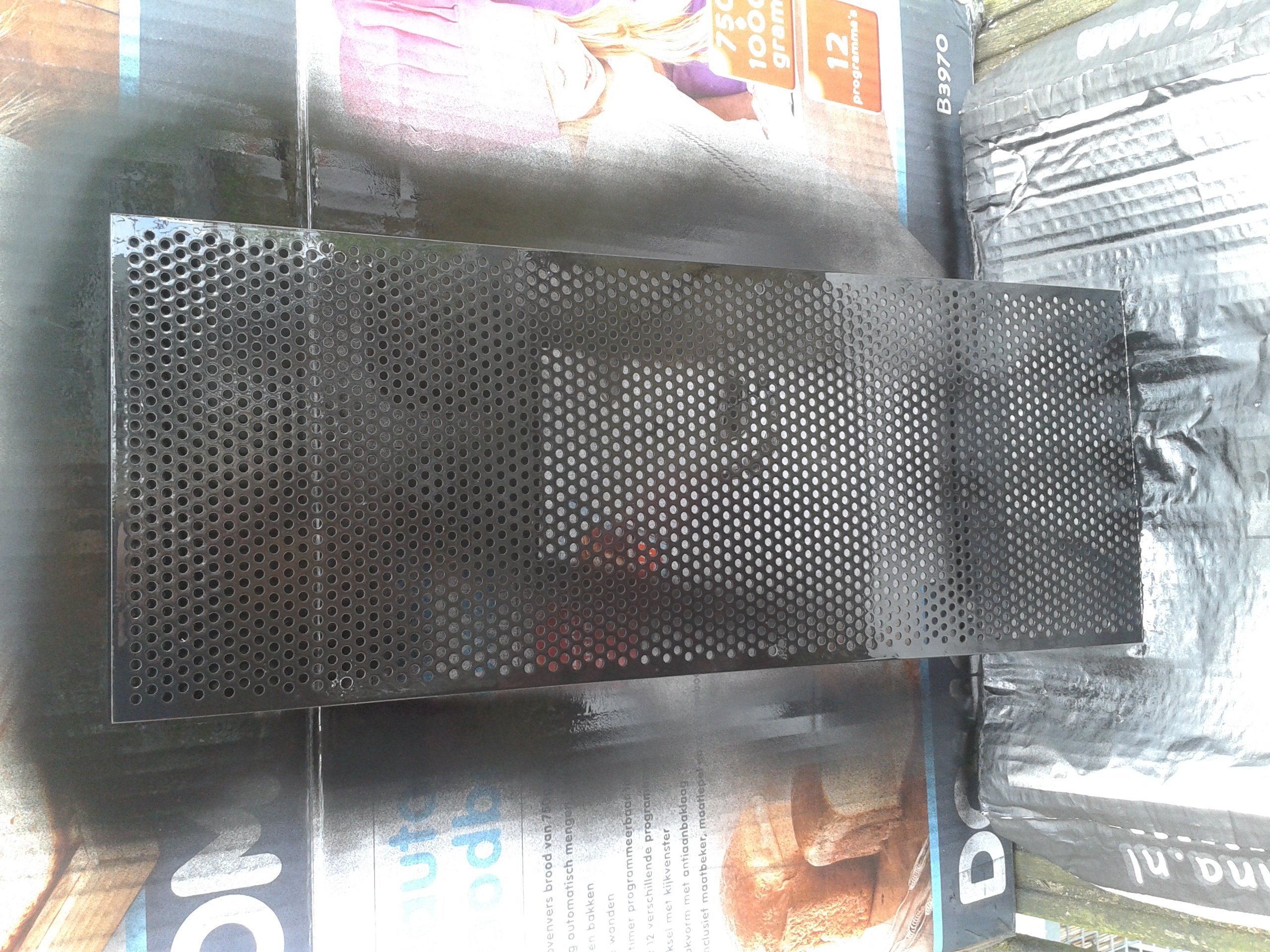

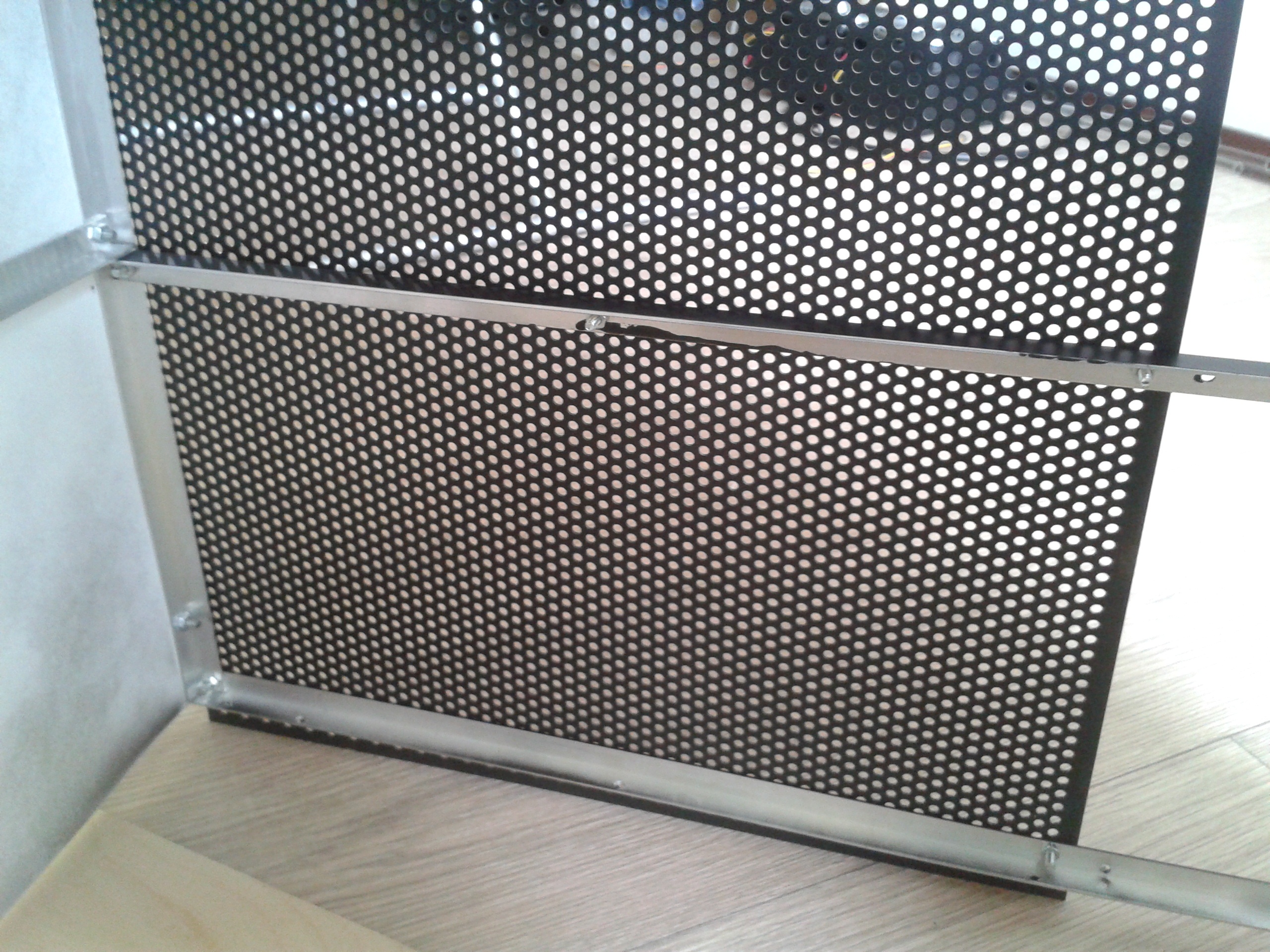

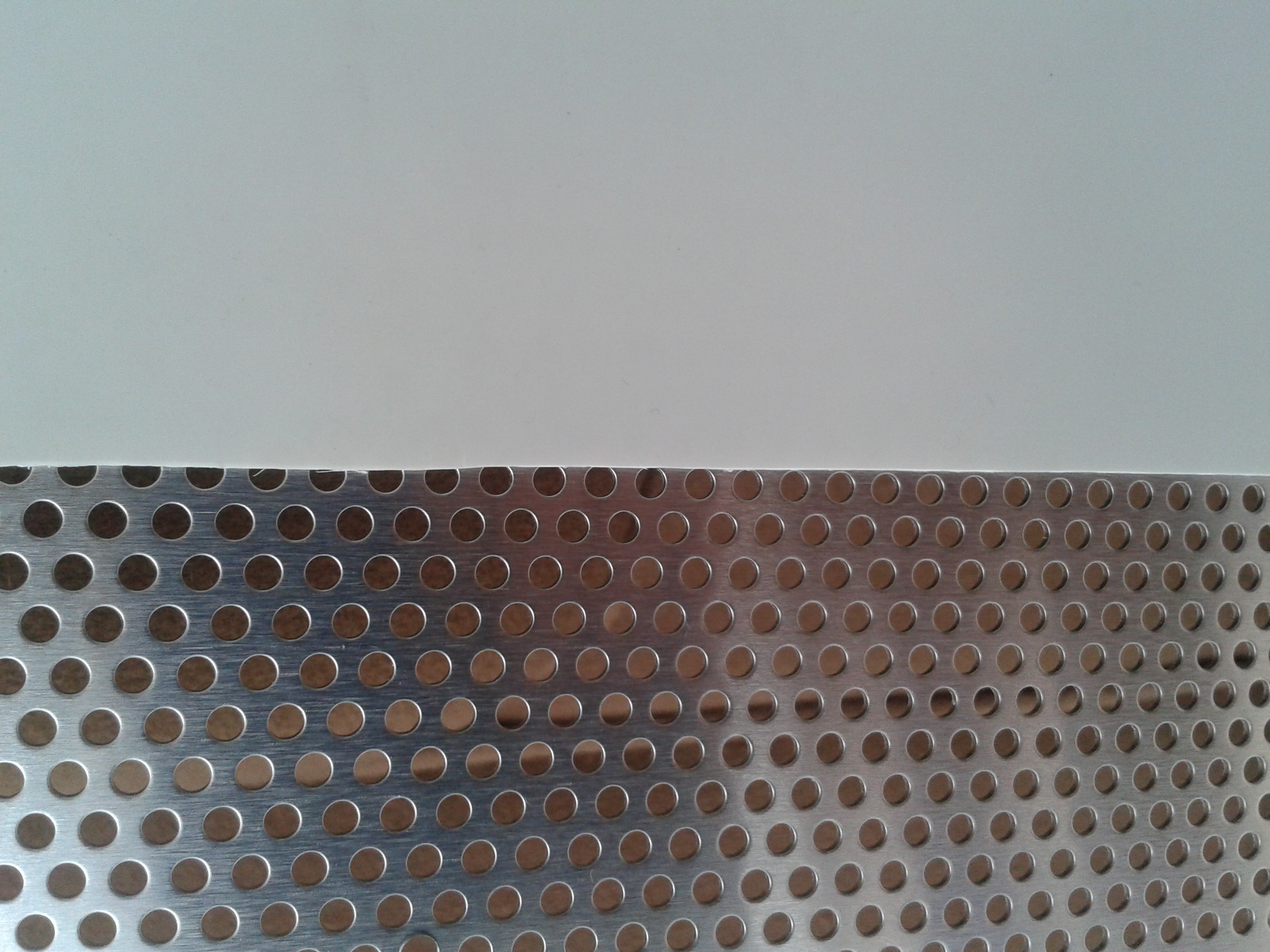

Ik begin met het spuiten van de aluminium platen waar later de radiatoren aan komen, deze wil ik goed dekkend hebben en in de hoeken kan ik later lastig komen.

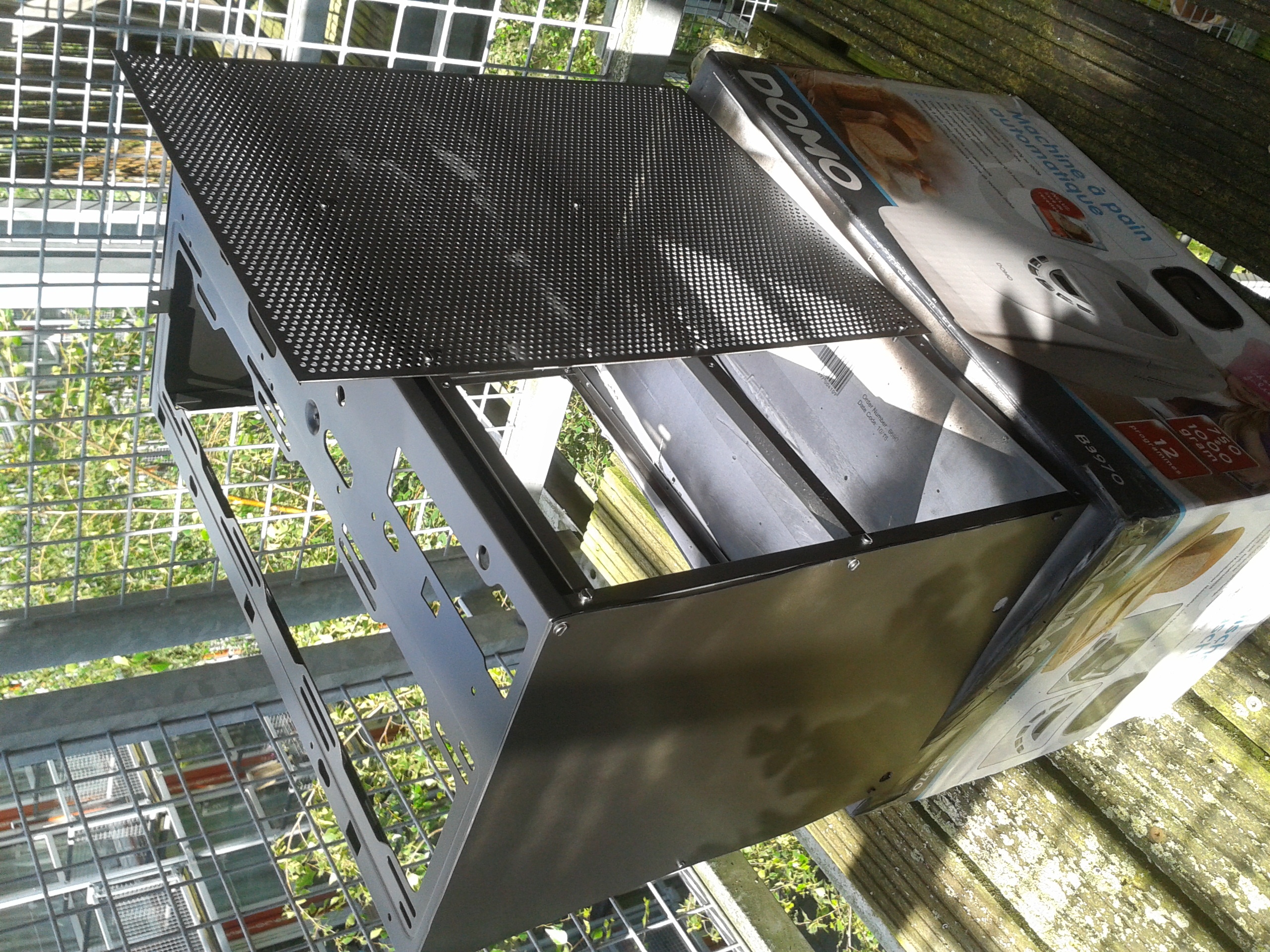

Zodra deze zijn gedroogd bevestig ze aan de kast en spuit ik deze in het geheel.
De i/o shields spuit ik tevens zwart.


De volgende dag wanneer het is uitgehard kan ik beginnen met het bevestigen van waterkoeling onderdelen.

[Jaran]

Deel 3: Gaten boren en opzet waterkoeling.

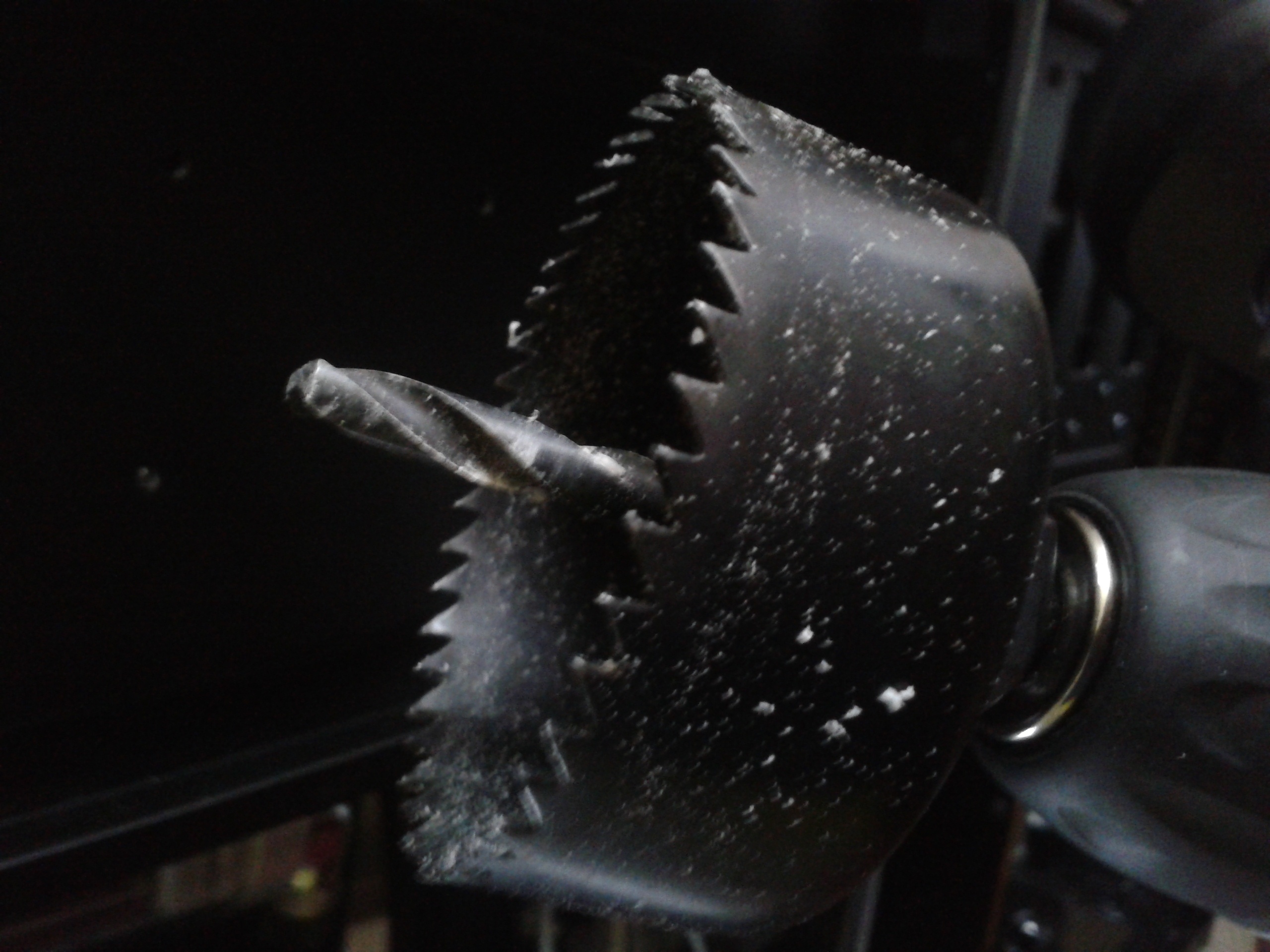

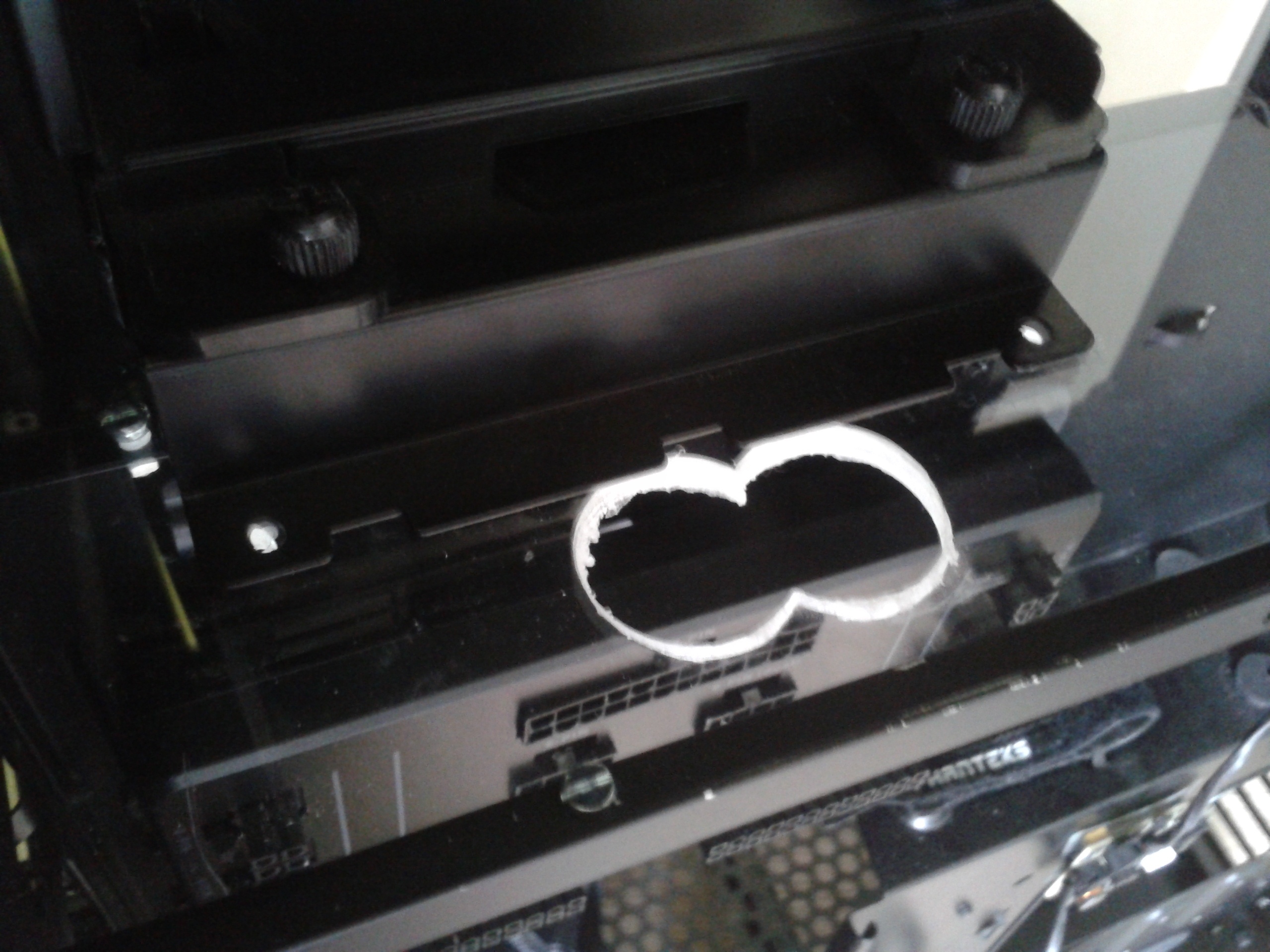

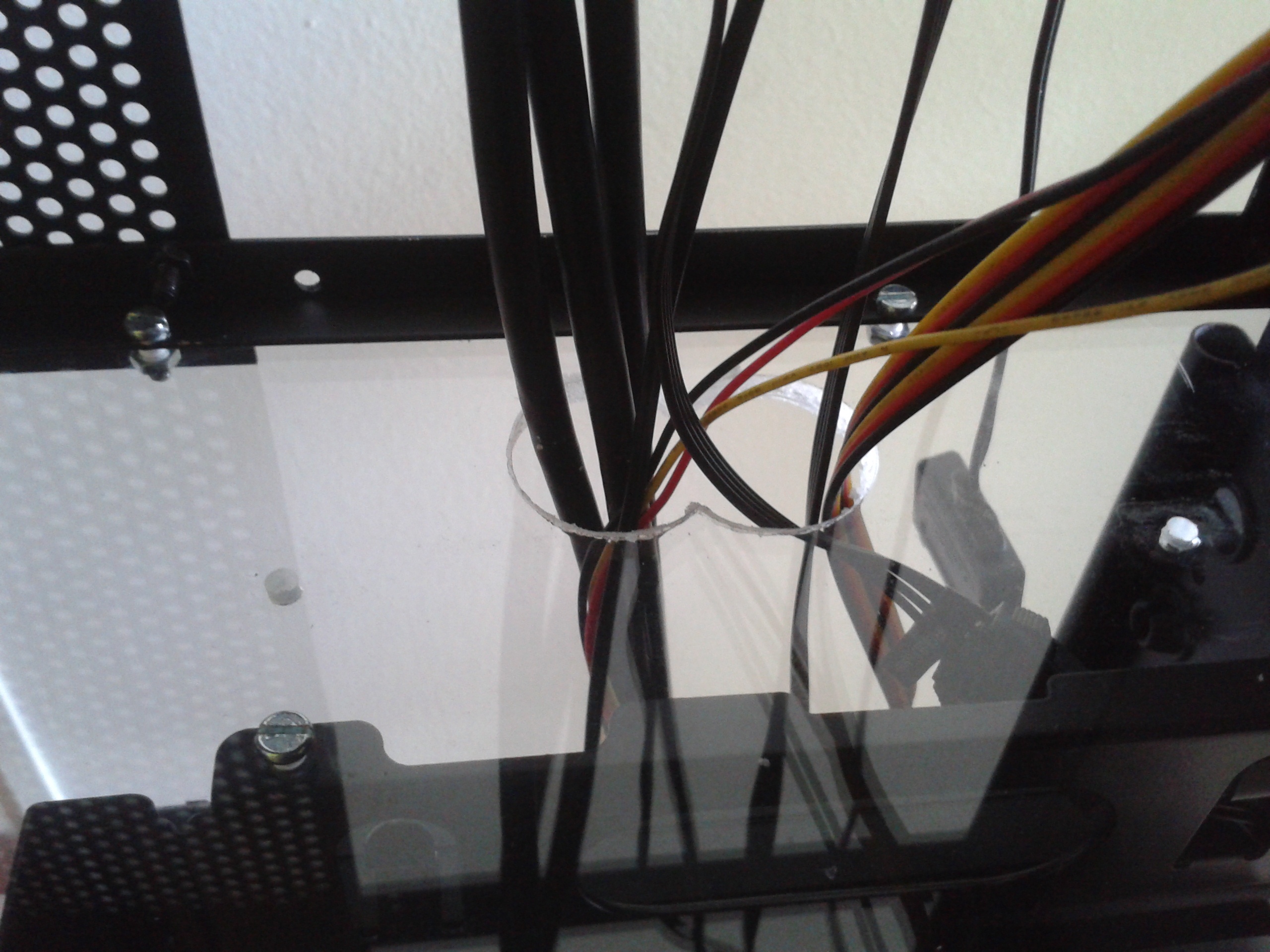

Voordat ik begin met het bevestigen van onderdelen boor ik gaten voor kabels en de hardtube buizen.
Dit doe ik op het oog (helaas geen tips op dat punt) en uit de hand met mijn goedkope boormachine.
Wel leg ik mijn hhd bays en pompen er in zodat ik een idee heb waar de kabels en buizen ongeveer zullen lopen. Wanneer ik de buizen daadwerkelijk ga bevestigen zal ik misschien nog een gat moeten bijboren, maar de gaten van de kabels moet in een keer goed zitten want daar kan ik lastig bij wanneer de hdd bays vast zitte.



Nu dit is gebeurt kan de bovenkant weer gemonteerd worden, en tevens kan het 360 rad hierop gezet worden.

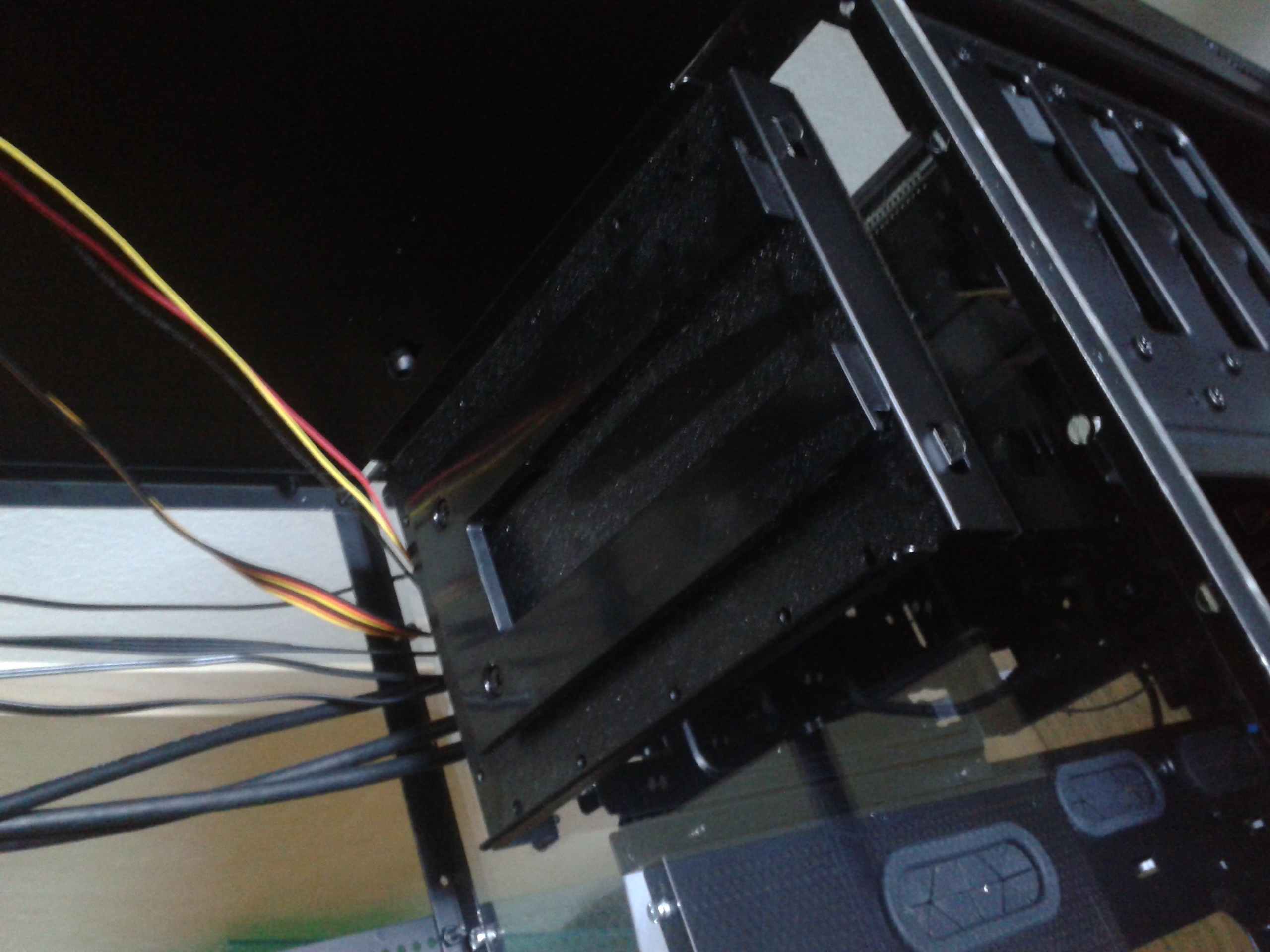

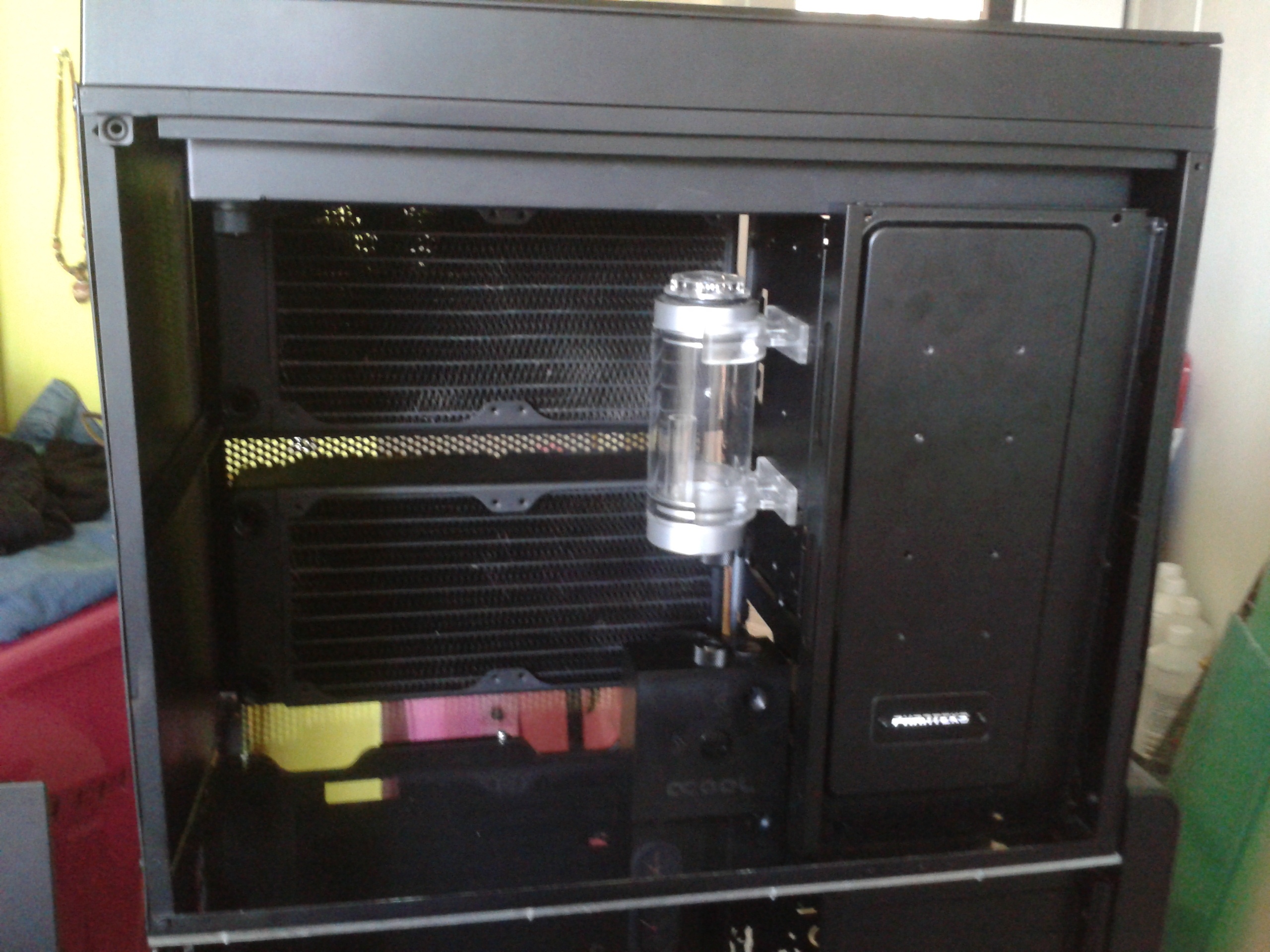

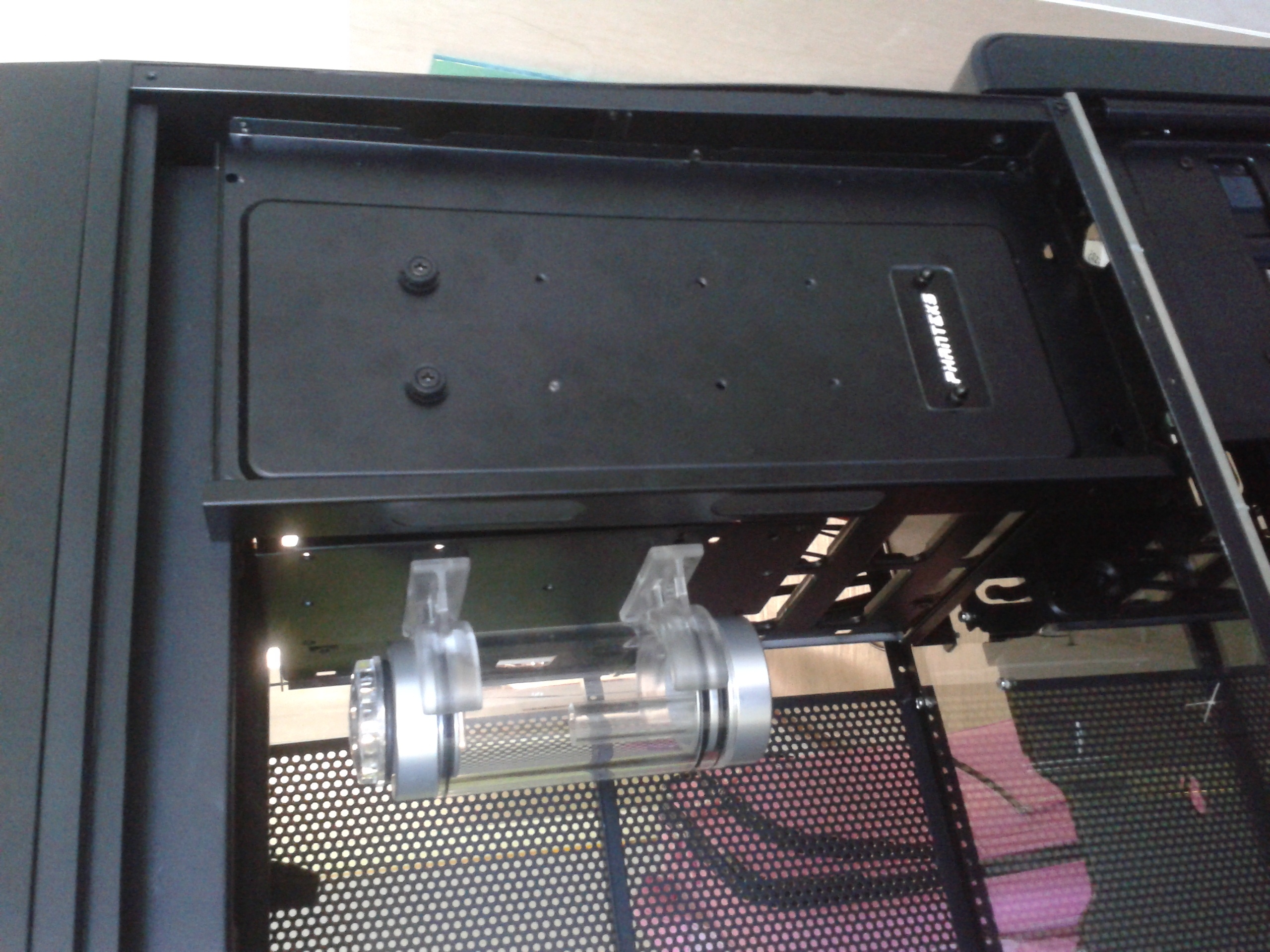

Daarna kan ook de hdd bays er in en kan ik daaraan mijn reservoir bevestigen.



Lekker Ierse muziek aan en knutselen, de beste dagen!

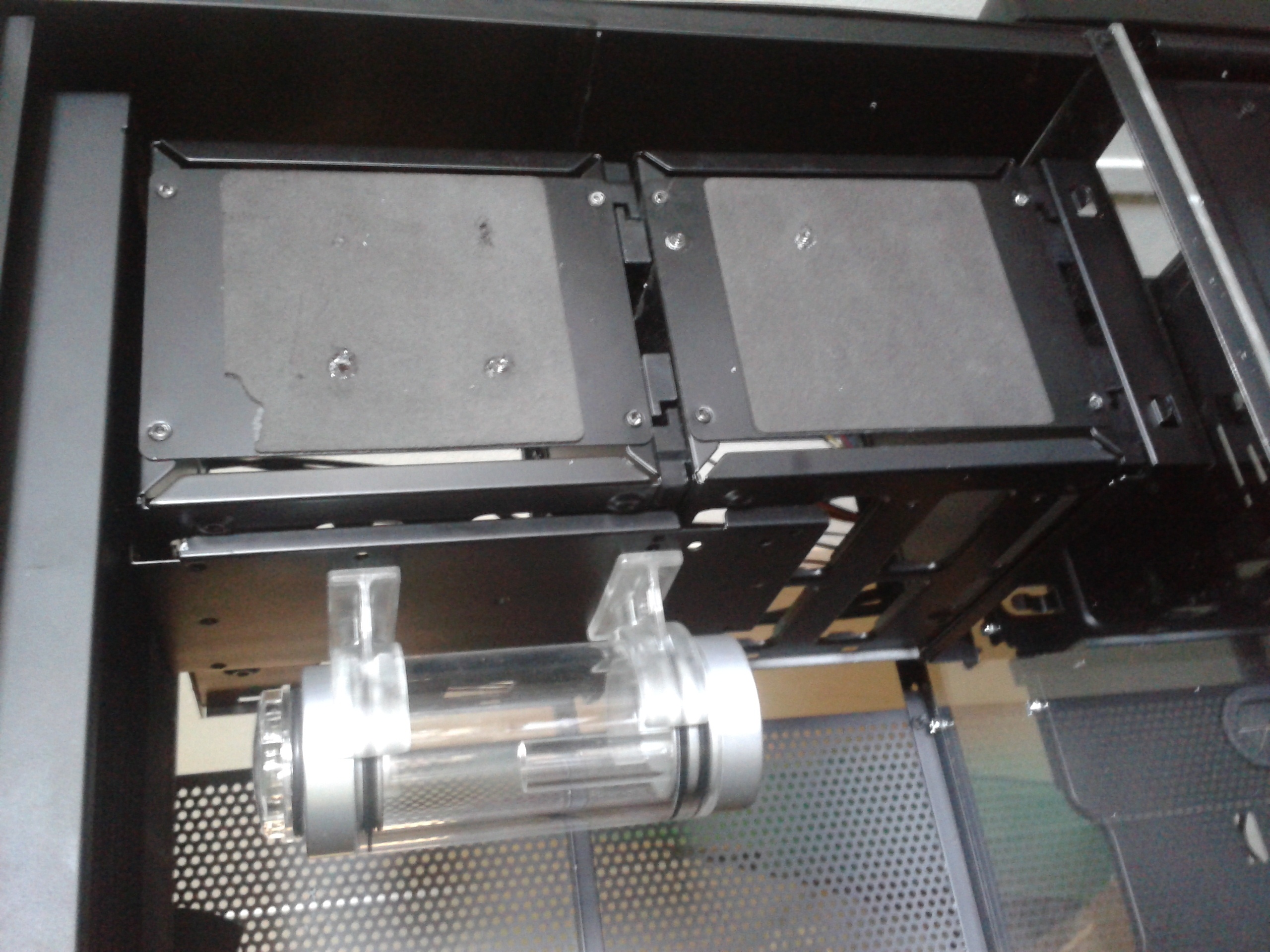

Nu is de bay zo best wel lelijk dus daar moet iets voor. Normaliter zit er een soort van ssd houder voor, een mooi ding maar voor mij net te groot.
Na wat pielen blijkt het toch het handigste die gewoon te gebruiken en aan te passen.
Ik boor een aantal gaten in mijn hdd bays (op de foto heb ik dat al gedaan zie ik, oeps xD) en pas het plaatje iets aan.


Al een stuk beter, maar de schroeven zijn iets te lang. Gelukkig zitten er veel zwarte schroeven bij de kast geleverd, dus ik hoef niet eens langs de bouwmarkt.

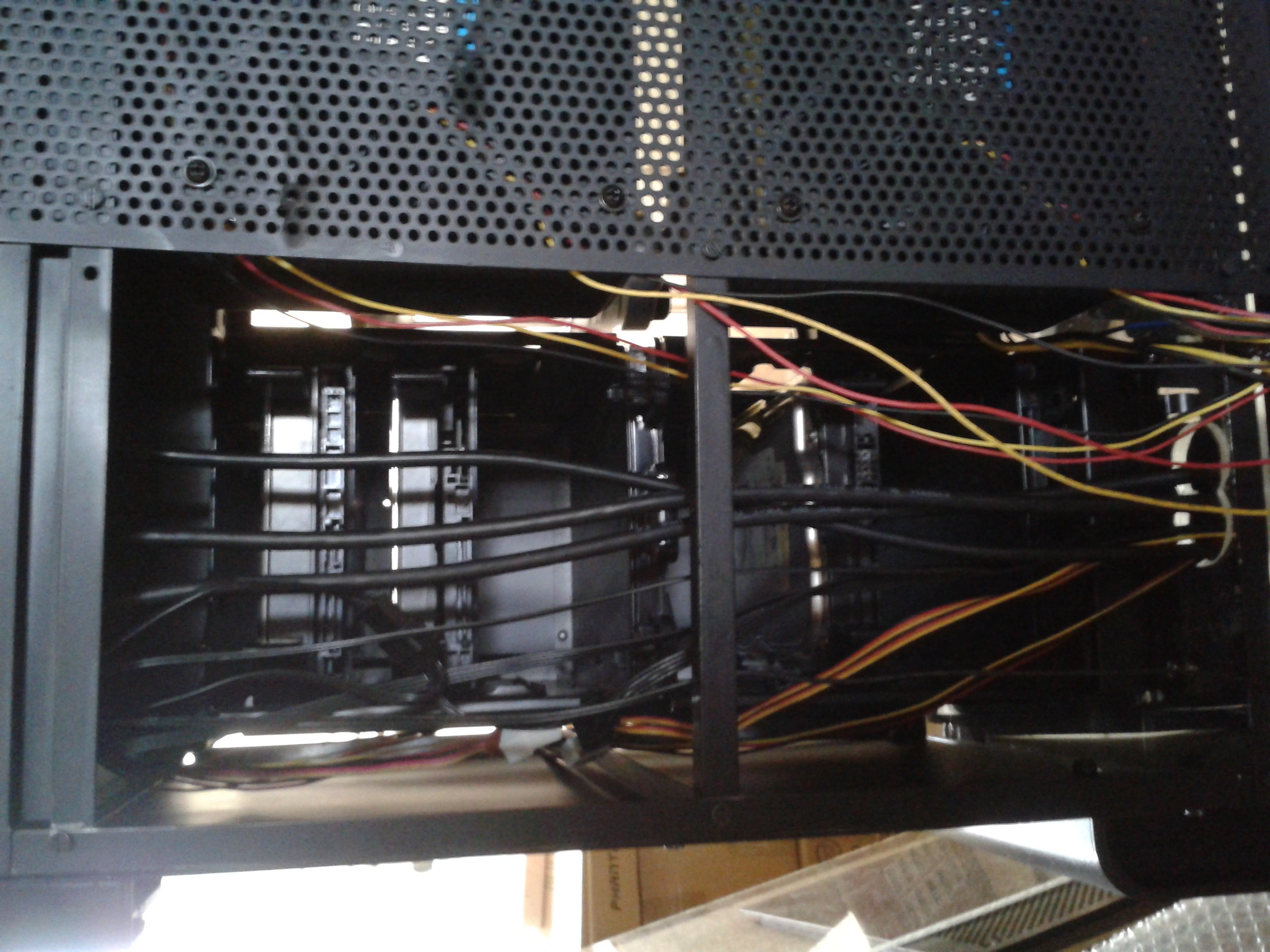

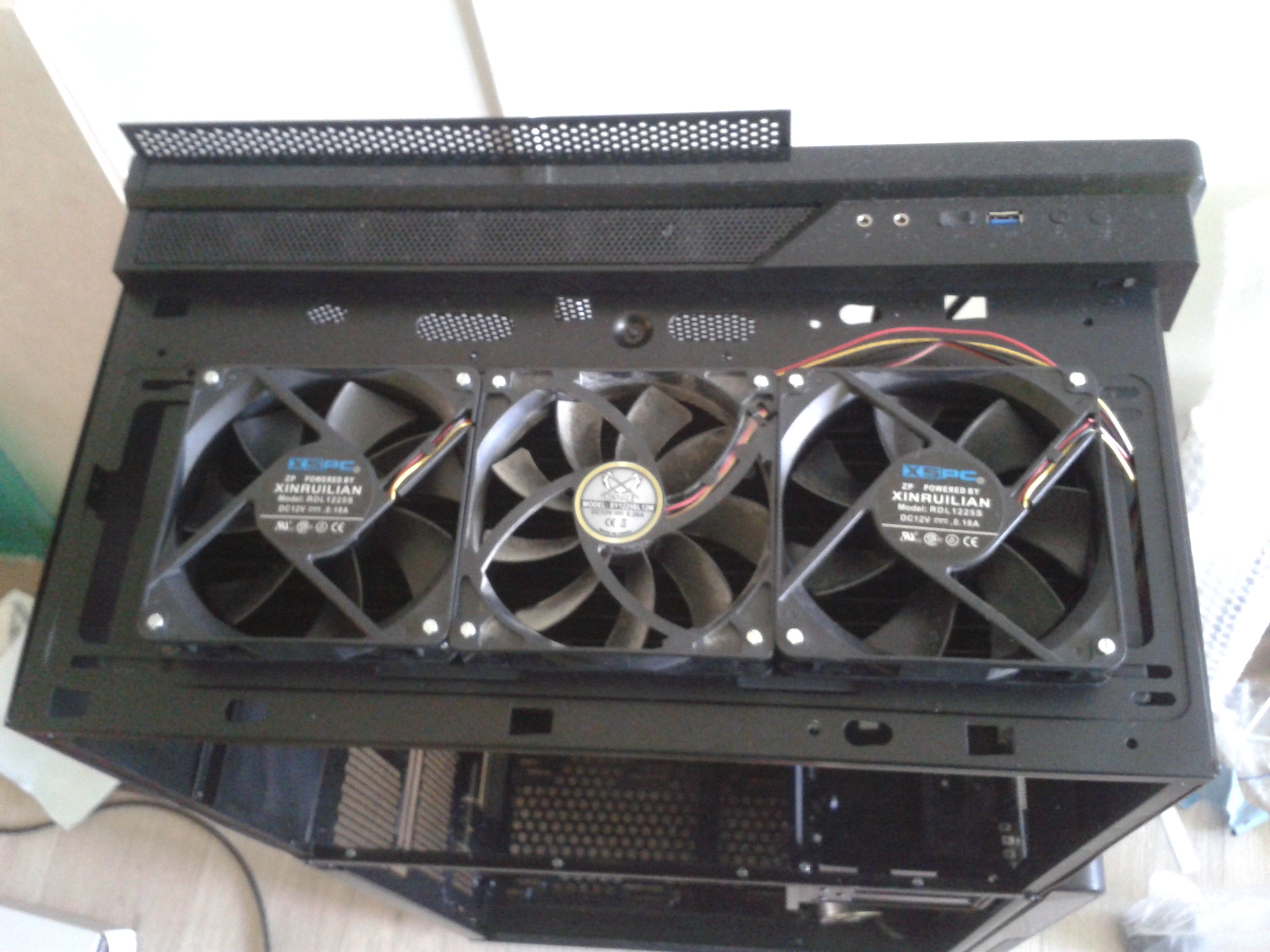

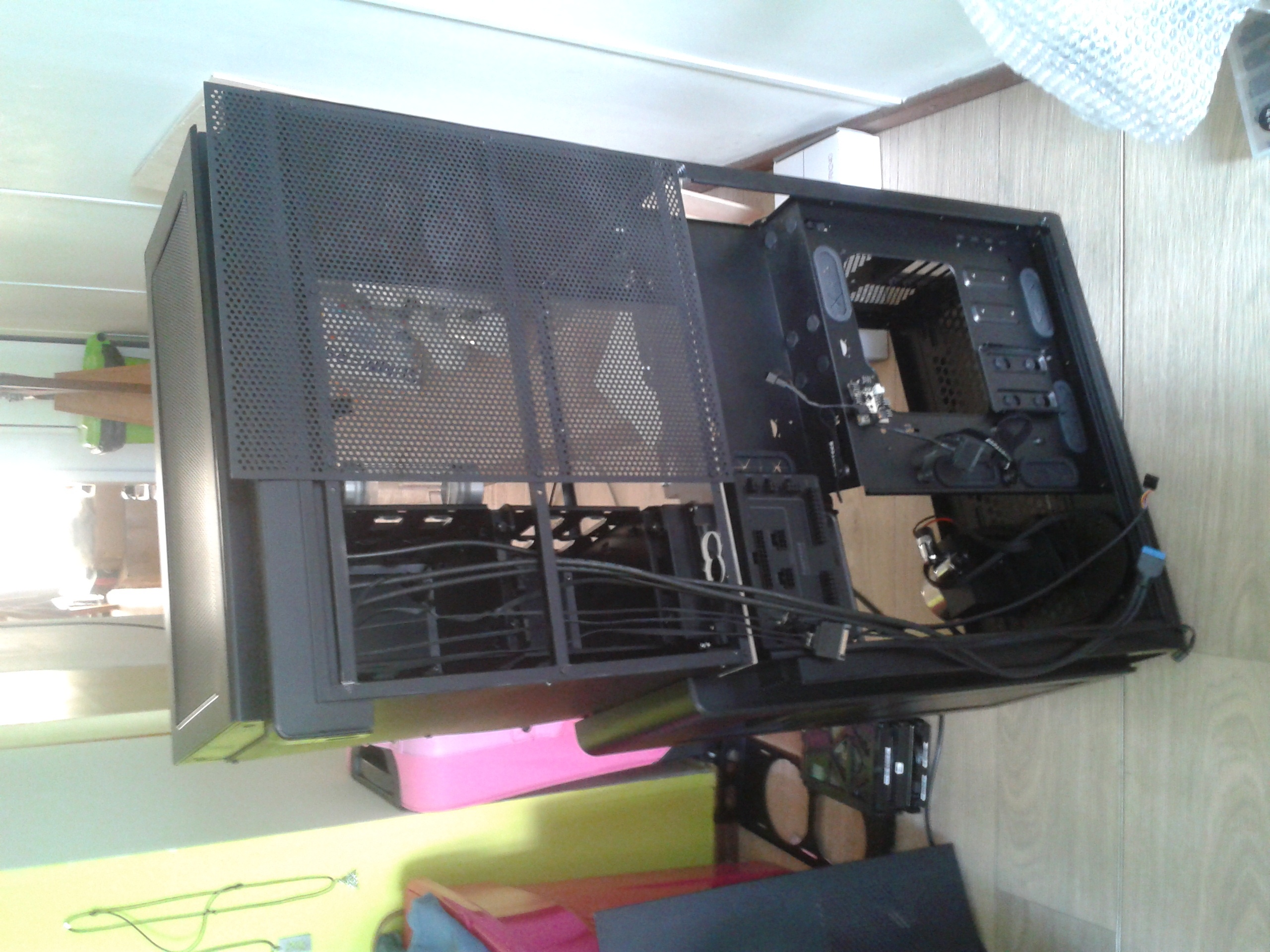

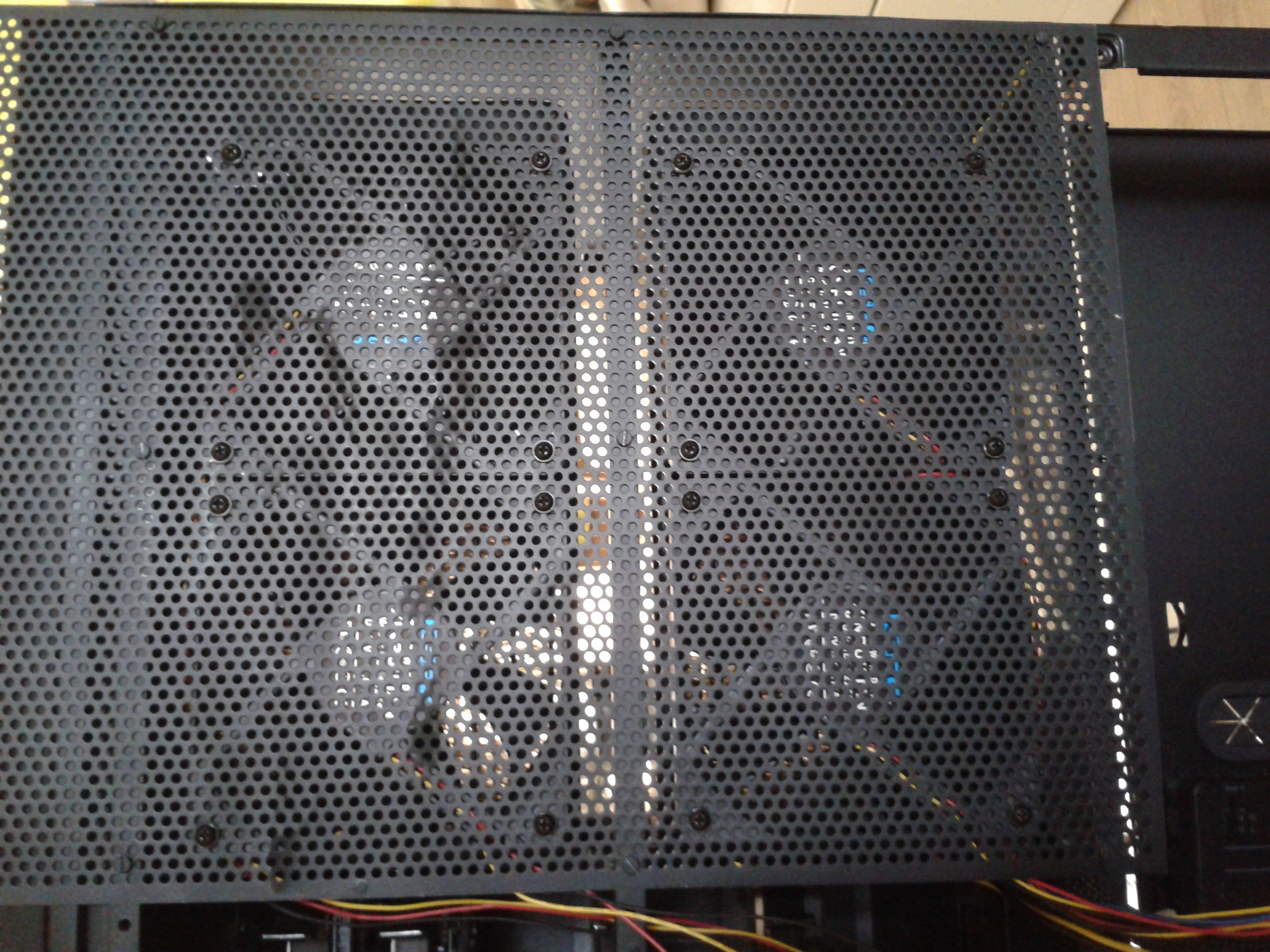

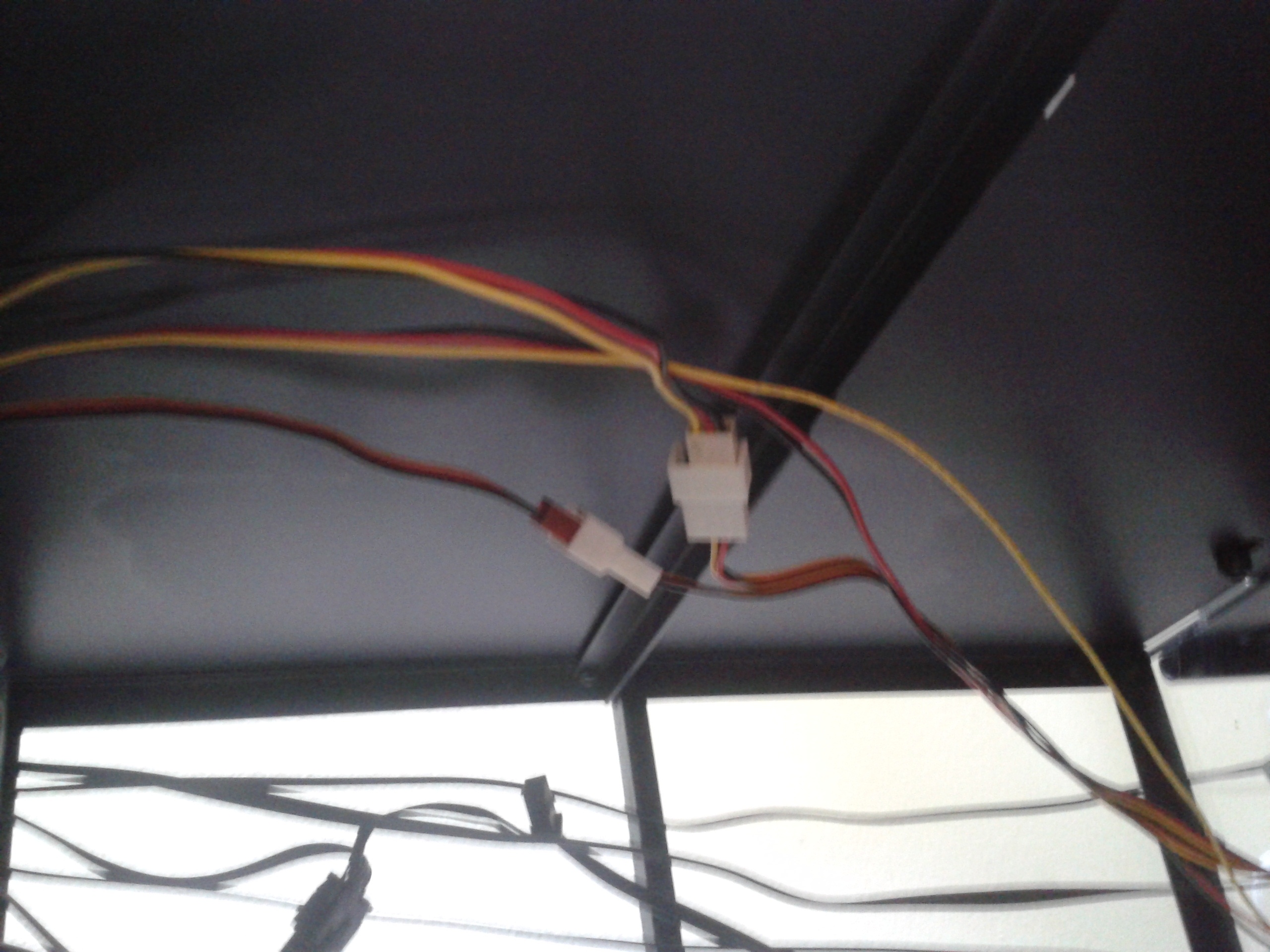

Nu de radiatoren aan de achterkant bevestigen en tegelijk de kabels van die fans netjes wegwerken.
Het principe is simpel, in mijn wandje zitten al gaten en die komen precies uit dus ik hoef niks bij te boren (daar heb ik het aluminium op gekocht, geen toeval ). Hierdoor steek ik de bijgeleverde schroeven en daaraan hang ik eerst de fans en dan de radiator.

[Jaran]

Deel 4: Waterkoeling en hardware.

Het wat saaiere gedeelte, ik denk dat jullie vast snappen hoe een moederbord wordt aangesloten dus daar gaan we even snel doorheen.

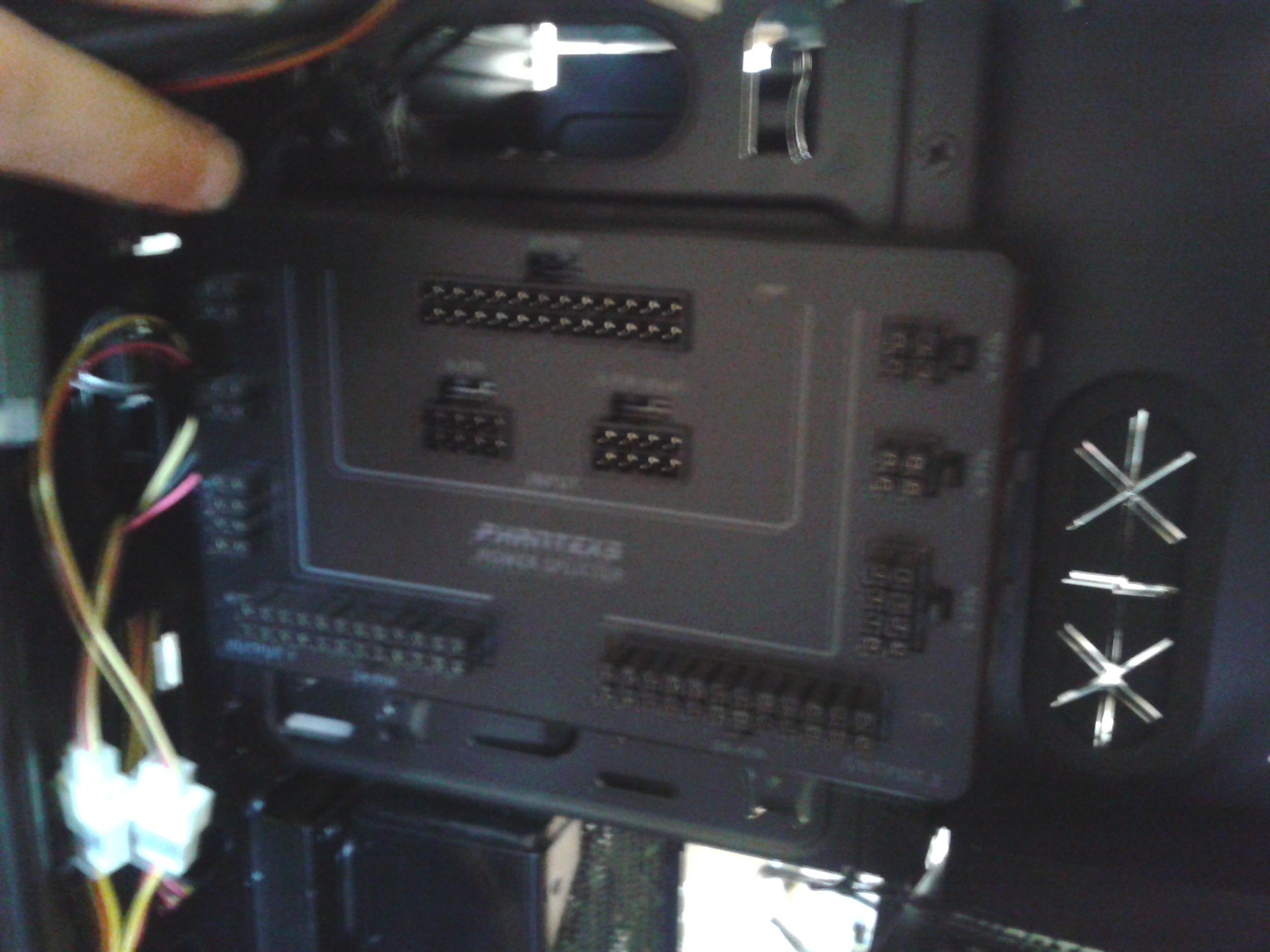

Ik heb een enermax 1500w platina voeding die beide pc's zal aansturen doormiddel van een powersplitter.
Hoe deze precies werkt is mij niet bekent, maar voor de gebruiker is het er simpel. 1 24 pin er in, en je kan er 2 24pins op aansluiten, klaar! Hetzelfde geld voor de 8 en 4 pins van de cpu.
Die gaan niet direct in het mobo maar ook via de powersplitter, zo kan die herkennen of de pc aan of uit is en wordt er geen onnodige stroom gebruikt (ahum.. en een totaal van 1500w is geen onnodig stroomverbruik zeker? )



Van het monteren van alle waterblokken toon ik geen foto's, want anders raakt mijn tweakers fotoalbum zo snel vol en ik weet niet of iemand er hier op zit te wachten om te zien hoe ik de koelpasta op mijn gpu's smeer
Ik kom precies uit met mijn 90 graden stukken en hardtube fittingen, dus dat betekend dat ik binnenkort kan beginnen met buigen van mijn acrylic tubes.
Eerst even wachten op mijn cable combs!

[Fordox]

Wat een aparte build zeg, ik heb het nog niet eerder gezien dat er 2 moederborden onder elkaar worden geplaatst in 1 bak, Ik ben echt benieuwd hoe het eruit komt te zien!

Ennn kun je je aardappel camera misschien vervangen en grotere thumbnails plaatsen?

[Jaran]

Fordox schreef op dinsdag 13 september 2016 @ 19:04:
Ennn kun je je aardappel camera misschien vervangen en grotere thumbnails plaatsen?

Haha, ik ben me er van bewust De belichting is trouwens ook erg slecht, maar leven en een custom pc bouwen op 18m2 is al krap, laat staan mooie foto's maken!
Voor de volgende build koop ik wel een echte camera, en tegen die tijd ben ik hopelijk verhuist! (en heb ik een werkkamer of zo, met een bureau )
Zal morgen weer een update plaatsen, tubes zijn ondertussen gebogen

[ Voor 14% gewijzigd door Jaran op 13-09-2016 22:12 ]

[Foritain]

Hey Jaran,

Dit is mij geheel ontgaan. Je bent er serieus werk van aan het maken! Ik had hem alleen Phanteks Mini XXXL genoemd

Veel succes ermee, en we gaan volgen

[Jaran]

Hoi allemaal,

Helaas zijn er wat problemen met mijn ssd waardoor er vertraging in de zaak zit.
Hopelijk kan ik binnenkort weer wat posten!

[Jaran]

Deel 5 : Tubes en water

Hierbij dan eindelijk weer een update over het project. Ssd is ondertussen binnen en de cablecombs zijn perfect.

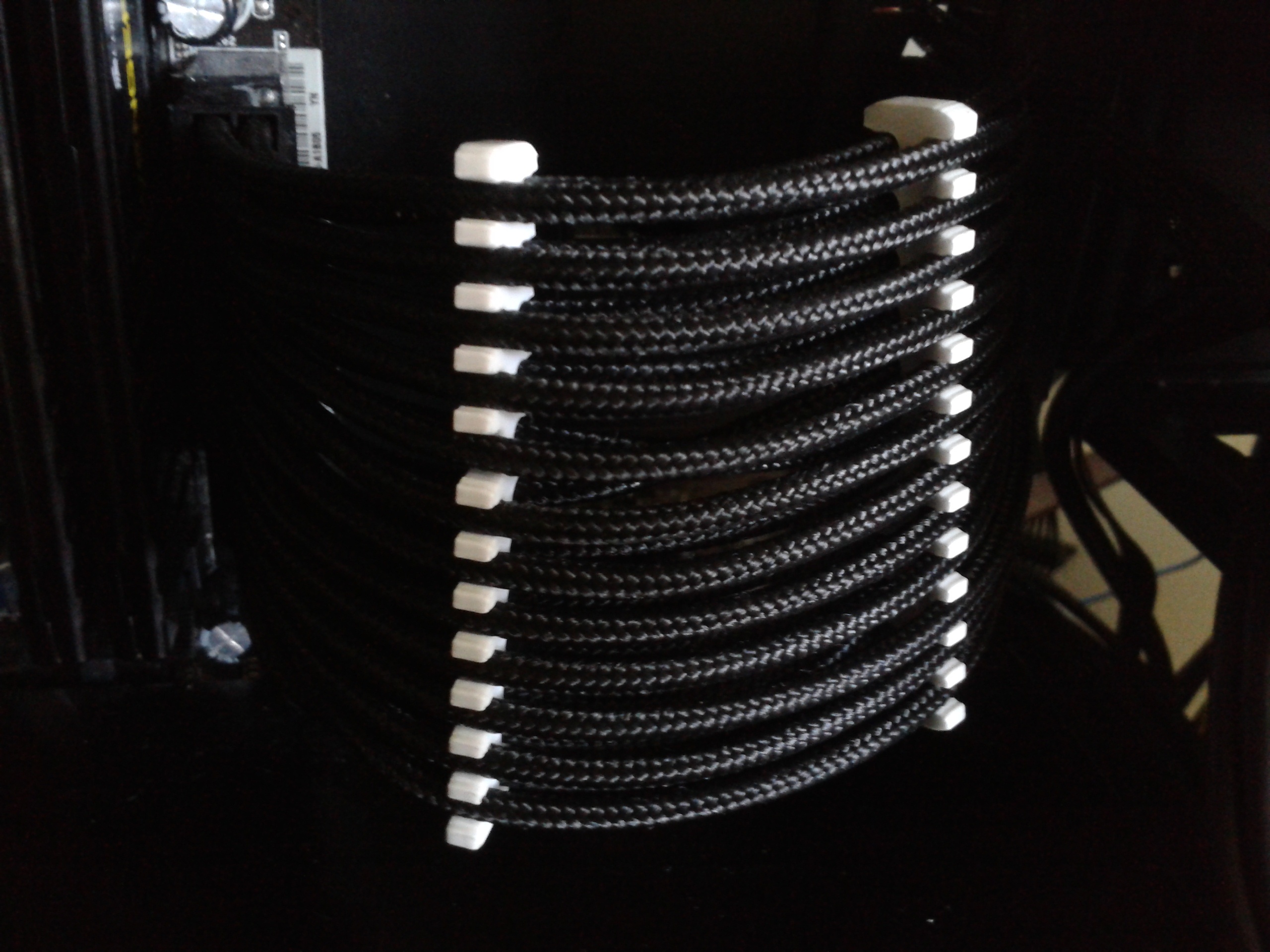

Cablecombs zijn gemaakt door medetweaker Highterp naar aanleiding van een simpel illustrator bestandje. Even promotie, heb je iets simpels nodig van acryl en een laser, stuur een berichtje aan Highterp en hij stuurt je het op voor een vriendelijk bedrag! Nogmaals bedankt!

Nadat alle kabels er in zitten is het dan tijd om de buizen te buigen.
Ik heb een aantal meters acryl hardtube van 12/10, een insert en een heatgun.
Het is de eerste keer dus maar beginnen met wat oefenen op restmateriaal!
.... (dag later)

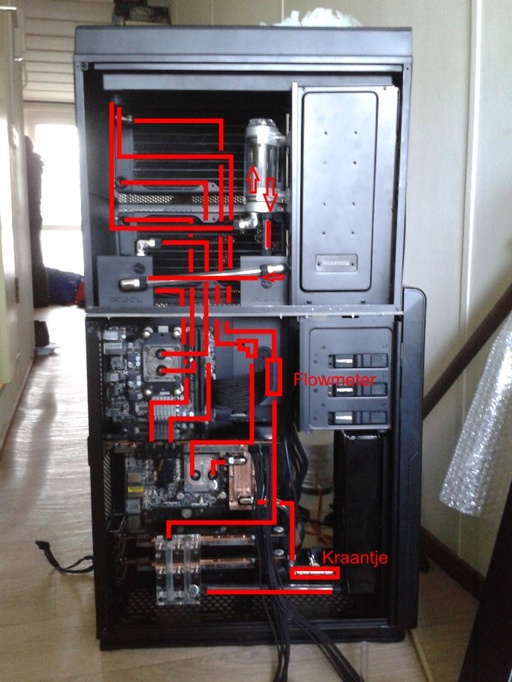

Dat is moeilijker dan gedacht, en de opzet van hoe de buizen moeten lopen is zeker niet de makkelijkste, hopelijk gaat het lukken!


Ik zaag de buis met mijn ijzerzaagje en vijl dan de scherpe randjes er af met een stukje schuurpapier (korrel 220).
Ik ben er achter gekomen dat bochten buigen in meerdere stappen het beste resultaat oplevert, echter kost het ook meer tijd.

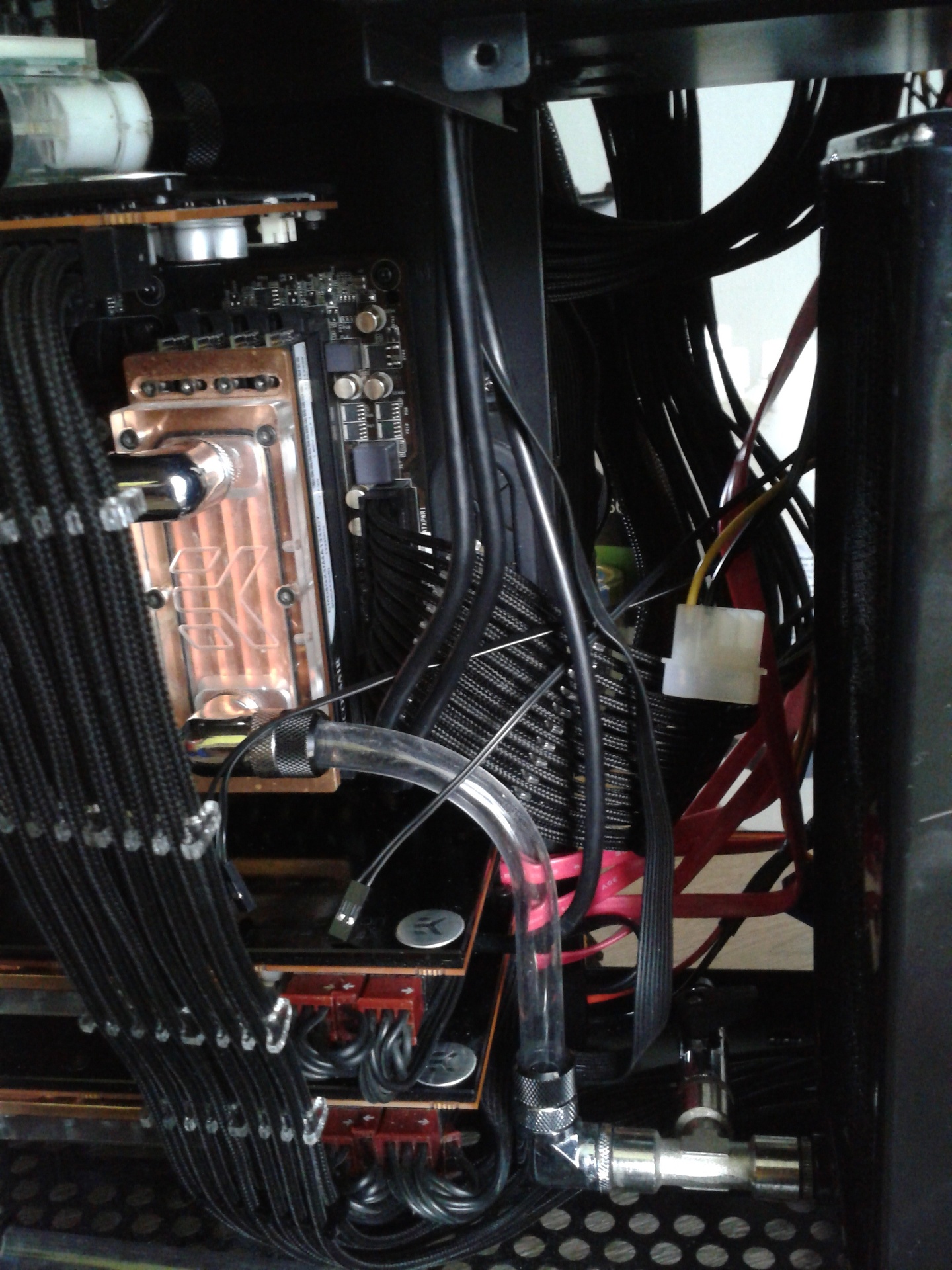

Om het buigen wat af te wisselen werk ik ondertussen alle kabels netjes weg en sluit ik de fan controller aan.
... (twee dagen later)

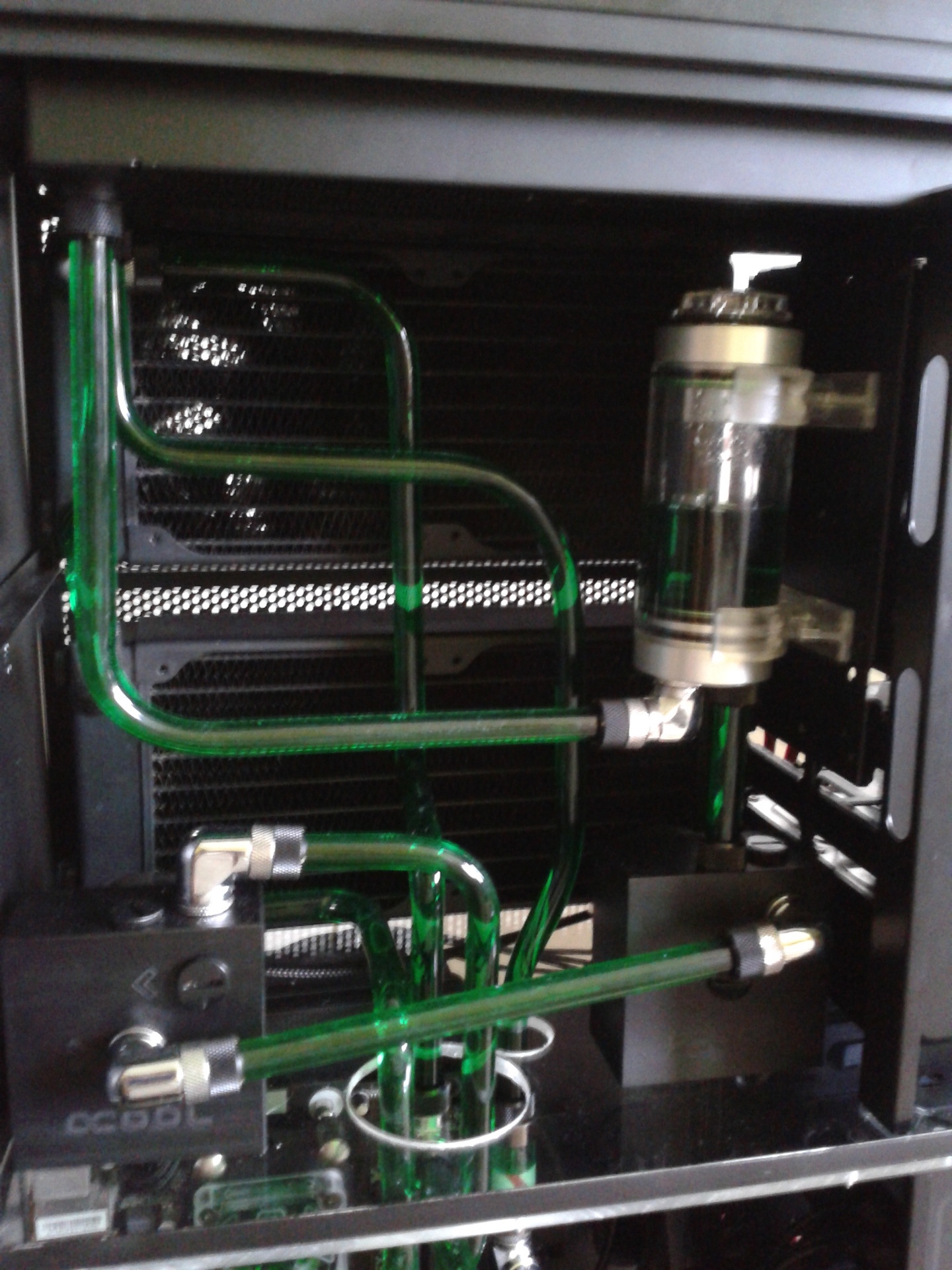

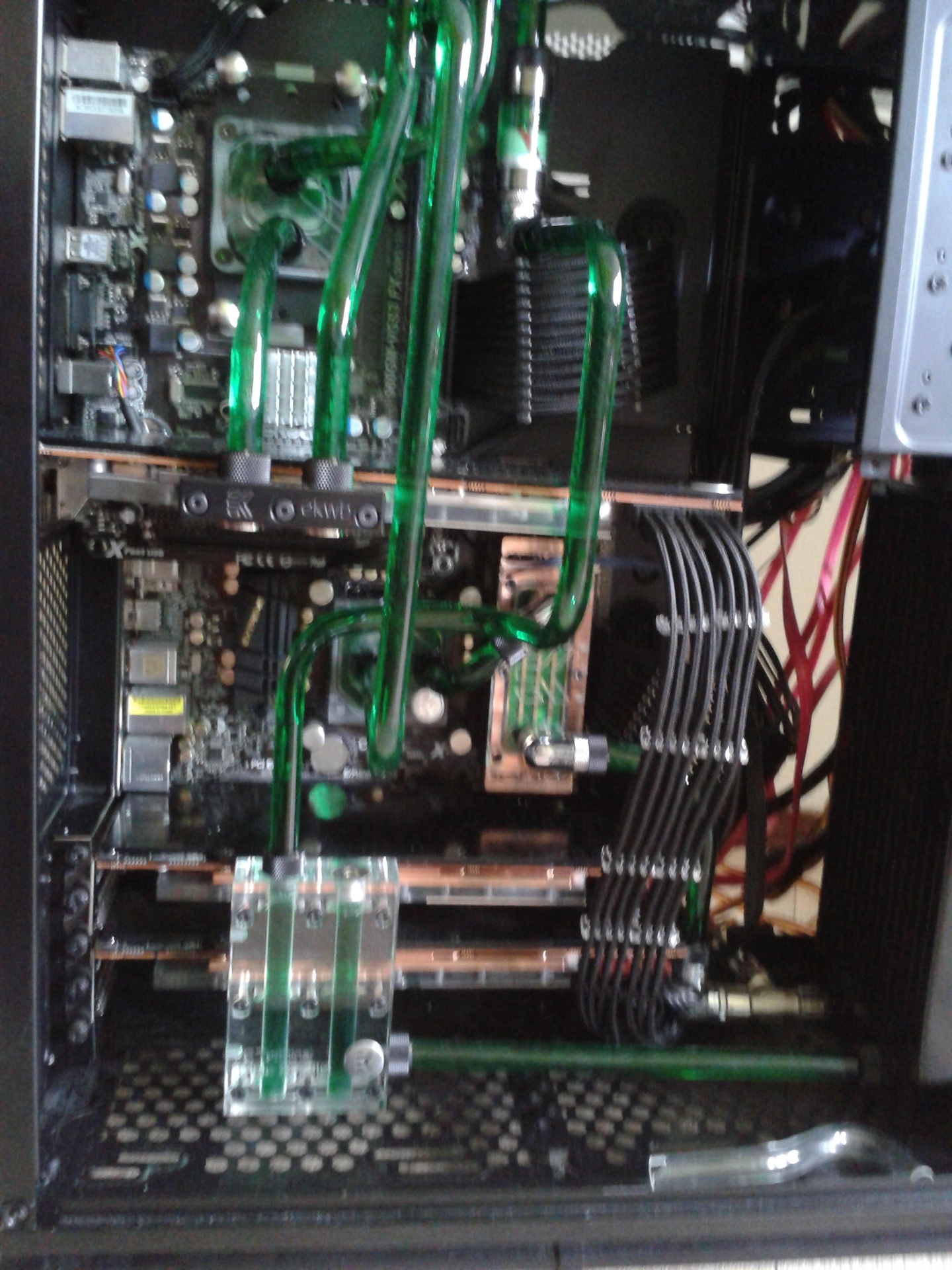

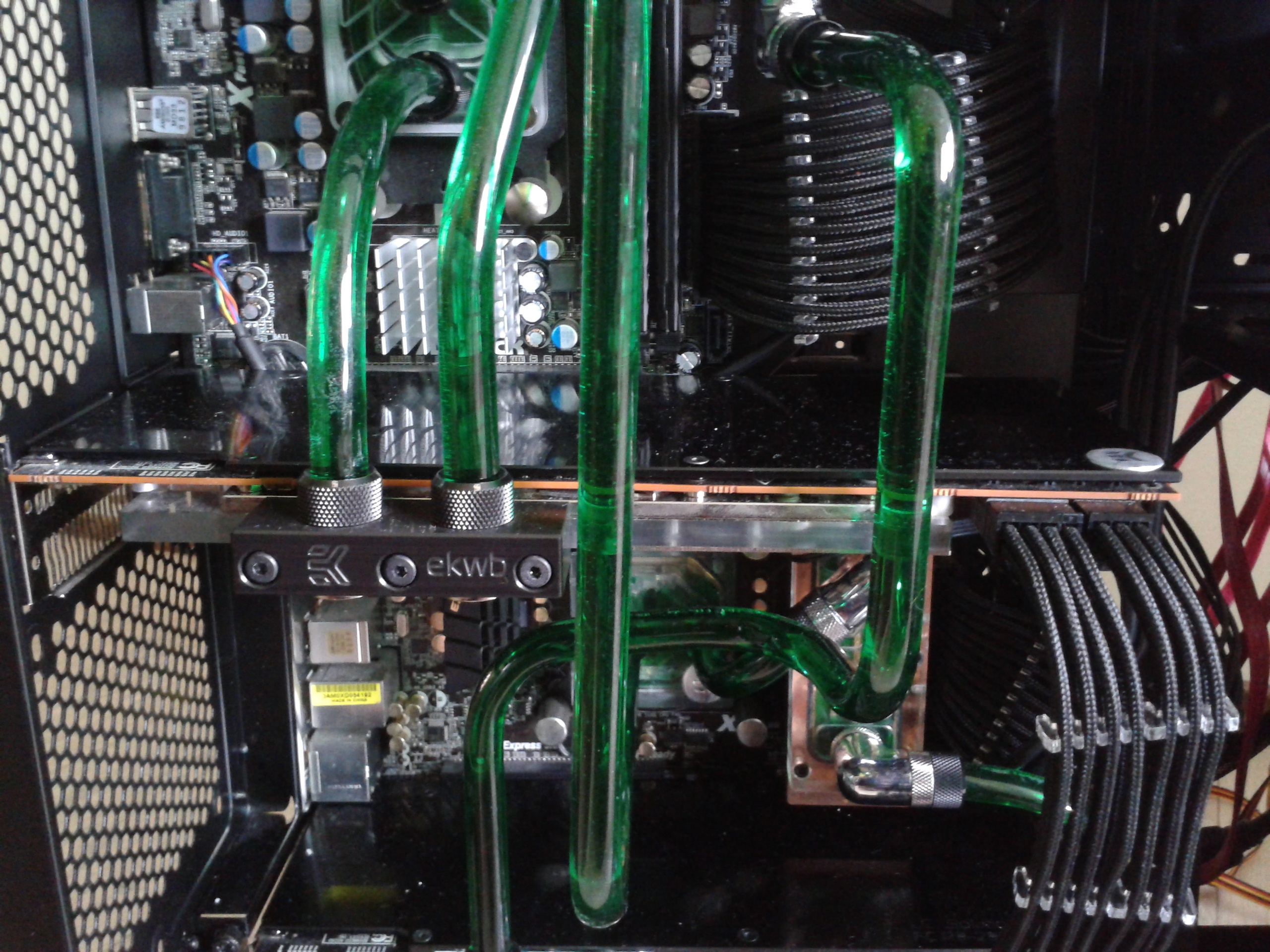

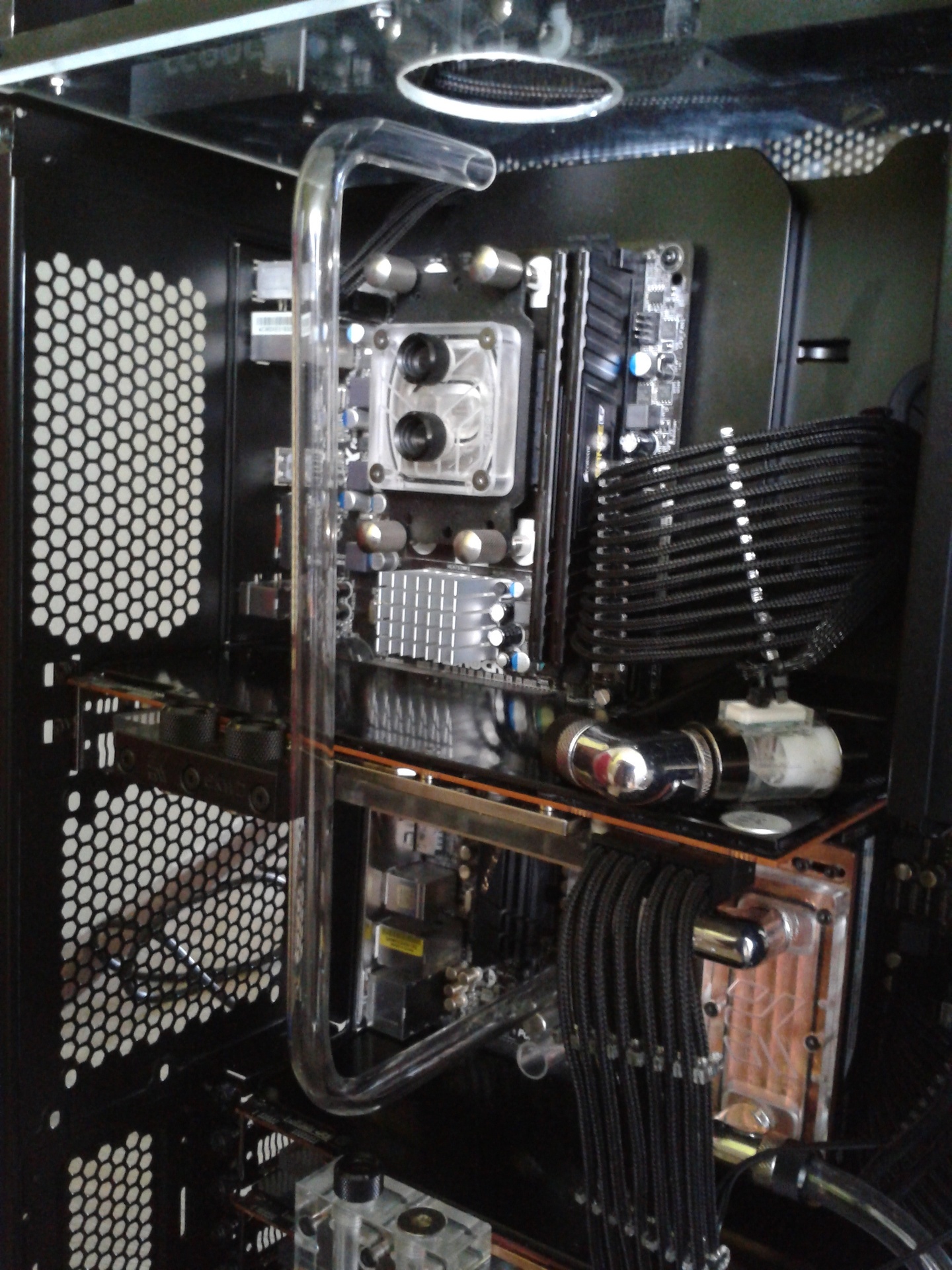

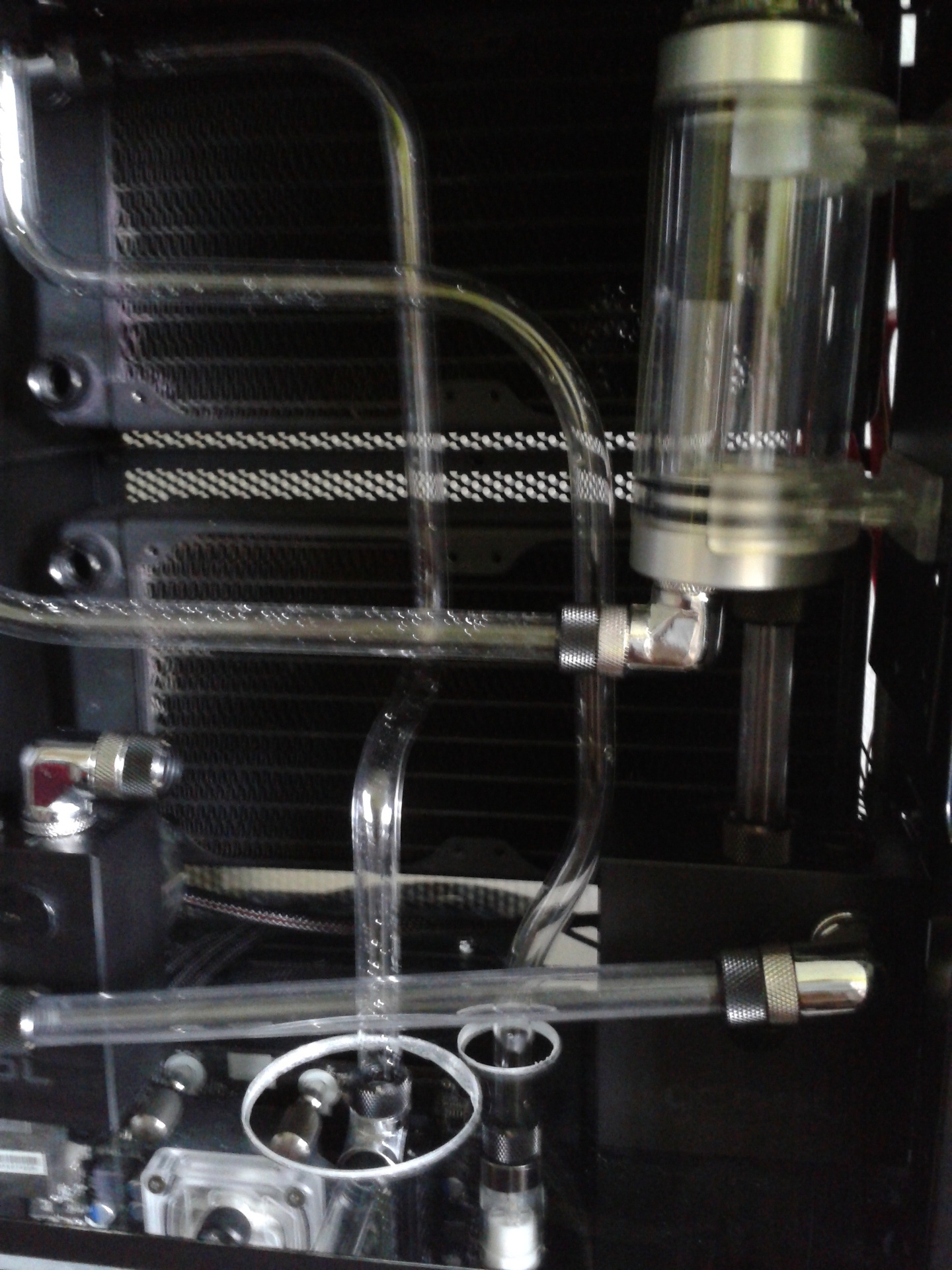

Dat was veel werk, en eindeloos veel geduld, maar het resultaat is er dan ook naar!

Nadat alle buizen er in zitten is het dan tijd voor een laatste inspectie ronde. Ik heb nog precies 4cm buis over (nadat ik 4 meter mislukte buis heb weggegooid ), wat aan de krappe kant maar het is gelukt.
Nu kan hij gevuld worden, ik ben erg benieuwd!

[ Voor 17% gewijzigd door Jaran op 06-10-2016 12:49 ]

[Jaran]

Deel 6 : Eindresultaat!

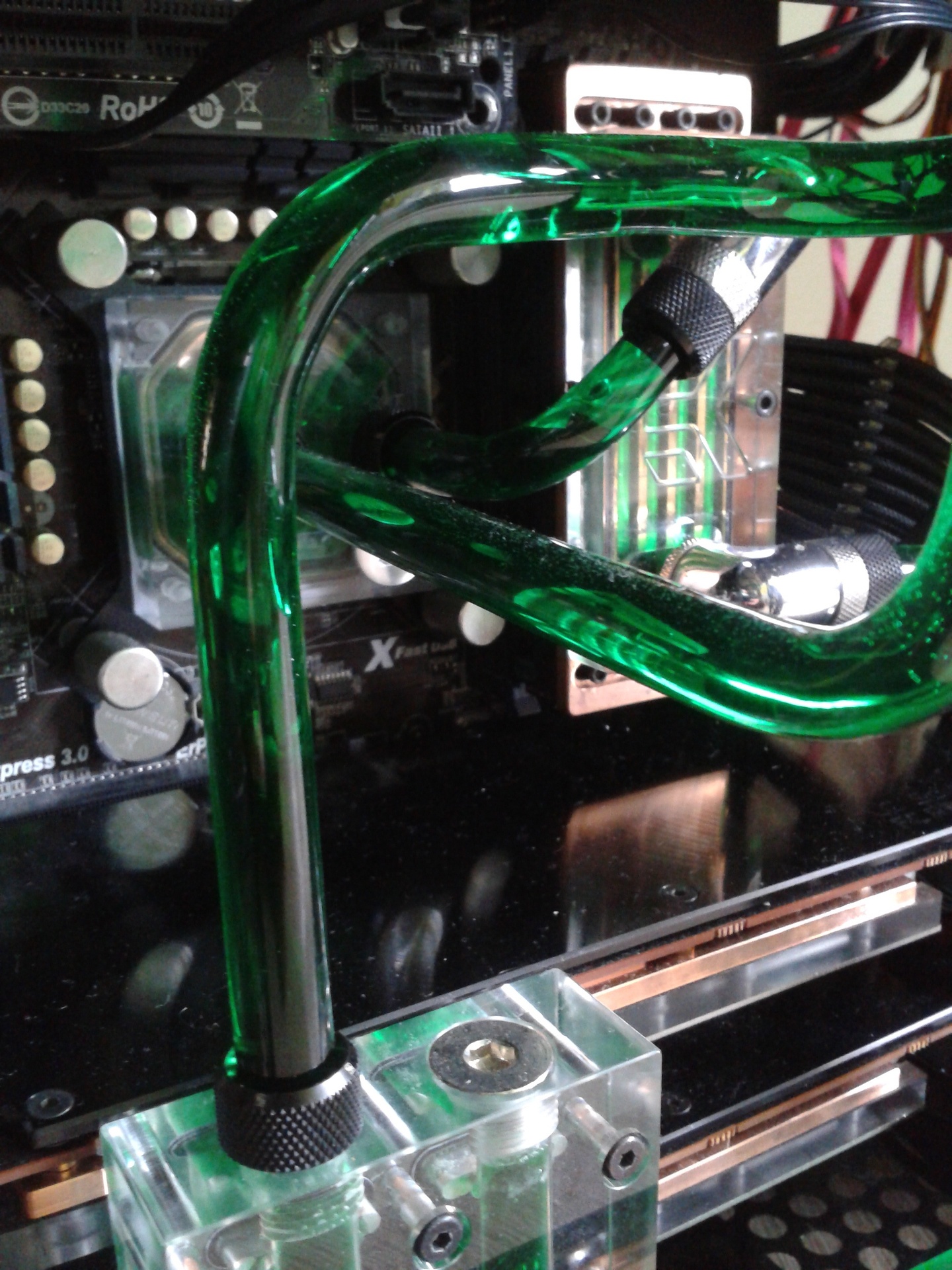

En dan is het zo ver, de vloeistof kan er in!

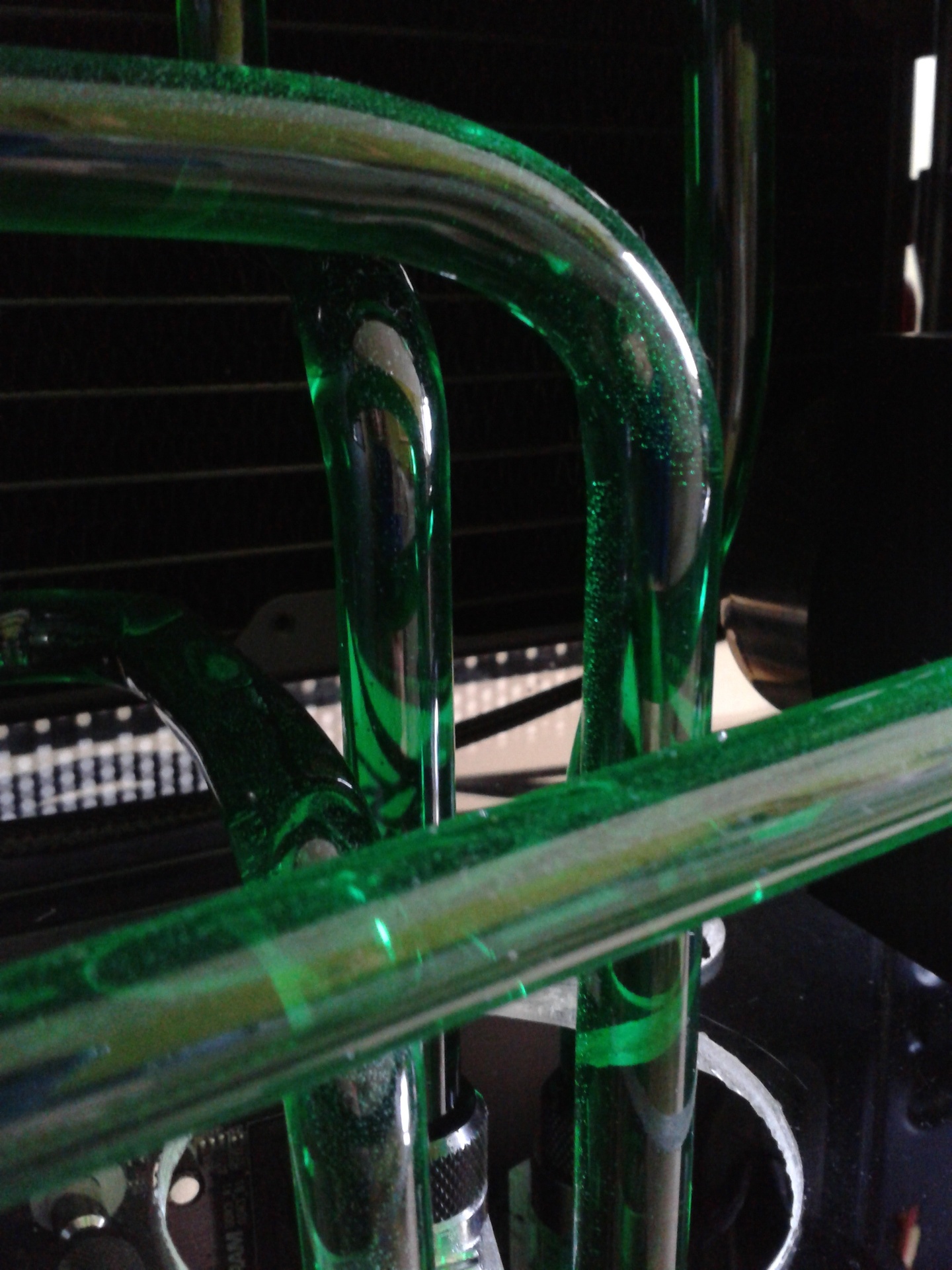

Ik heb gekozen voor donkergroene vloeistof, wat mooi staat bij het glimmende koper en nikkel.
Voor de zekerheid eerst overal even wc papier onder leggen, en dan kan het eerste water er in!
Vullen duurt wel even, dit doe ik simpelweg door een (mislukt) stukje buis in mijn reservoir te stoppen en daardoor water er in te kieperen direct vanuit de fles (die heeft een tuitje, erg handig).
De pompen gaan aan, het water borrelt en de bios verschijnt in beeld!



Wat moet er nog gebeuren?
In de randen wil ik nog een ledstrip instaleren die kan worden aangesloten op de controller aan de achterkant. Deze zat standaard bij de kast dus dat zal geen problemen opleveren.
En natuurlijk moet windows nu worden geïnstalleerde, en blender!
Renderen op de gpu is nu vast geen probleem meer

Reflectie:
- Hardtube is geweldig, en als je het eenmaal onder de knie hebt werkt het veel prettiger dan soft tube.
Het vastzetten van de buizen is ook een stuk aangenamer en lekken zijn eigenlijk uitgesloten.
Voortaan raad ik iedereen die voor een serieuze look en strakke installatie wil gaan hardtube helemaal aan!
- Hoewel twee pc's in een enkele loop en kast wel een gave look geeft, is het bij nader inzien niet heel ruimtebesparend. Tenzij een pc van 110 hoog en 30 breed nog onder je bureau past natuurlijk
Mocht ik hem ooit willen verbouwen dan wordt het een computerdesk denk ik!
- Een betere camera zou wel fijn zijn, vooral in een wat donkere appartement zijn foto's met je mobiel niet echt van hoge kwaliteit. Voor de volgende keer.

Conclusie:
Voor mijn eerste casemod ben ik absoluut niet ontevreden met het resultaat.
Hardtube is strak, en al koste me het wel wat tube en tijd, het ziet er geweldig uit.
Een dergelijk project is zeker voor herhaling vatbaar!
