Hi all,

Bij deze wil ik mijn project voorstellen. Initieel was het plan om een volledige Iron Man suit te maken (Cosplay), maar recente ontwikkelingen privé hebben mijn plan lichtjes gewijzigd

Ik heb reeds het bovenlichaam geprint, wat me goed uitkomt. Ik maak al deze stukken met een 3D printer

Mijn huidige componenten gaan worden overgezet. De setup kan je hier vinden:

https://tweakers.net/gallery/663701/inventaris/

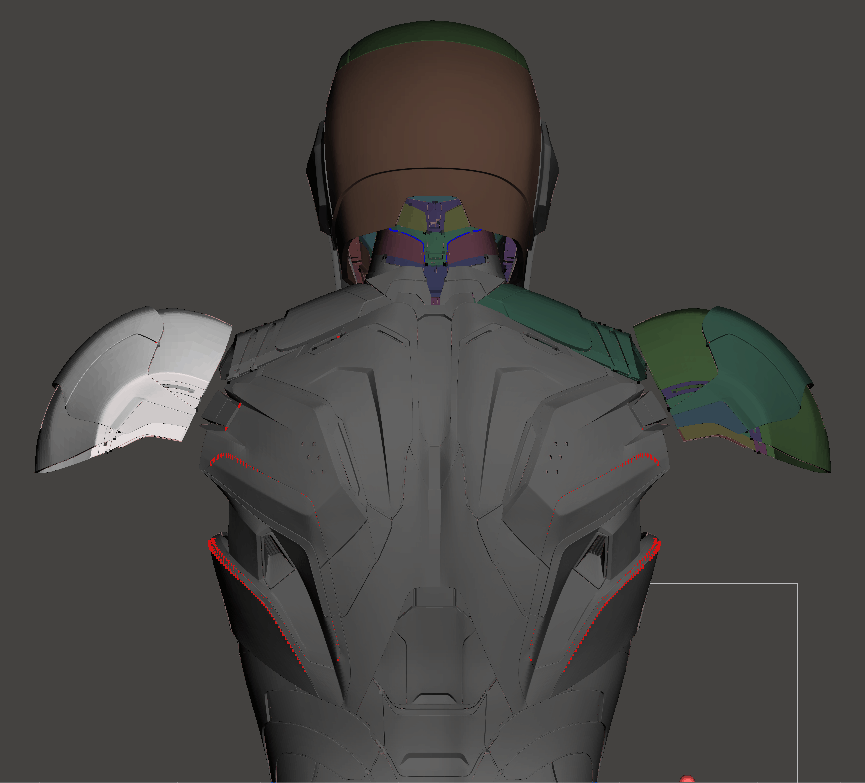

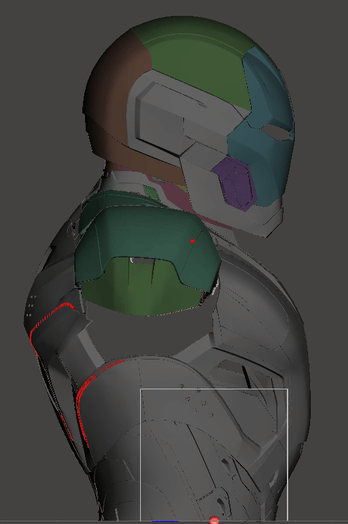

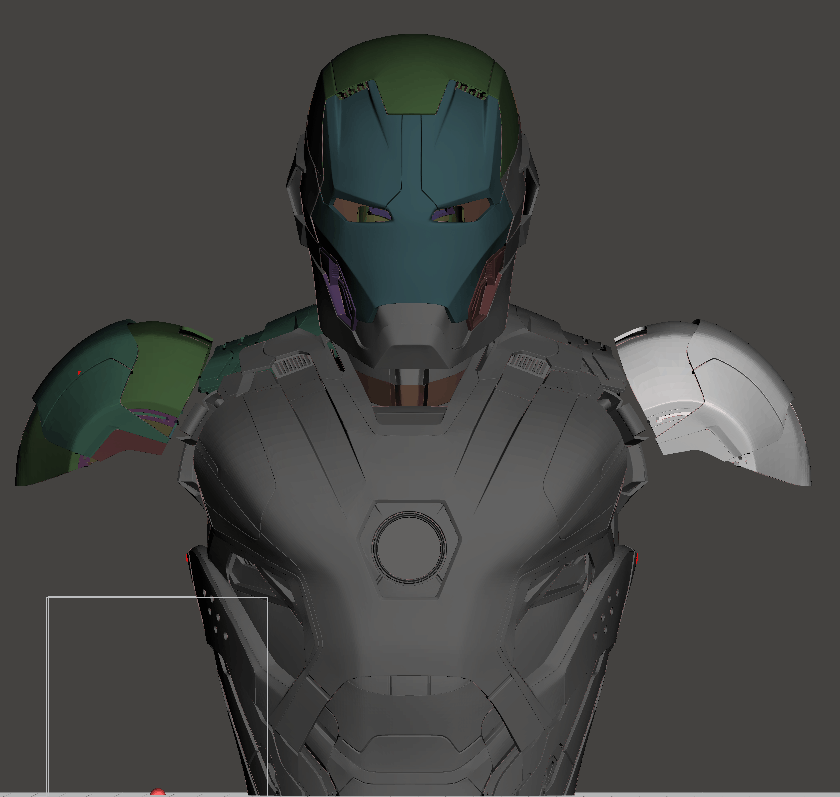

Dit is mijn voorbereiding van hoe het geheel er zal uitzien:

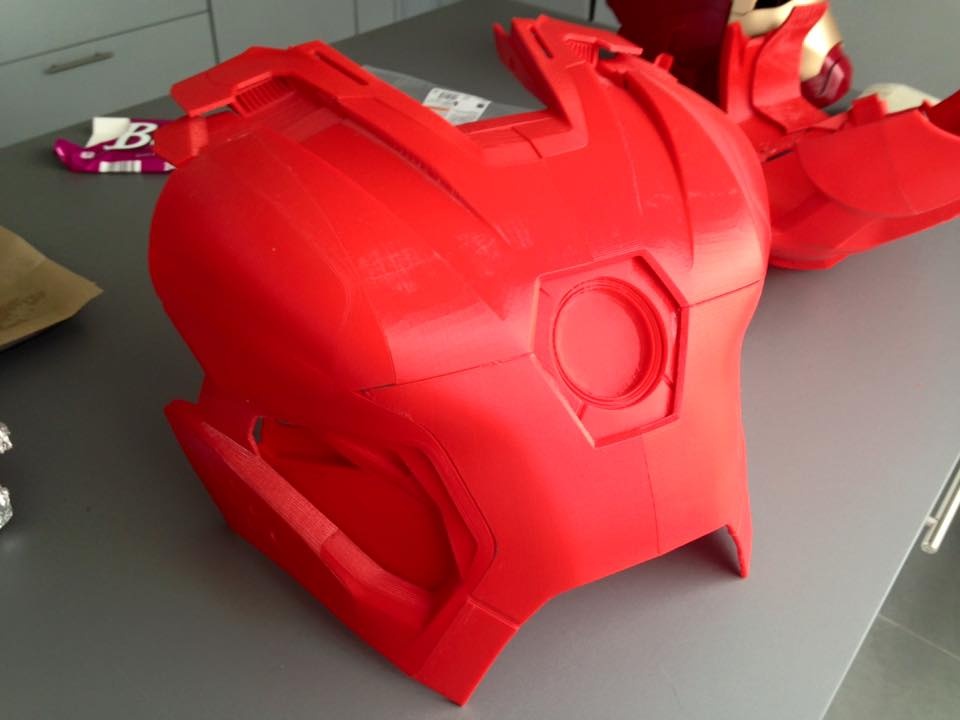

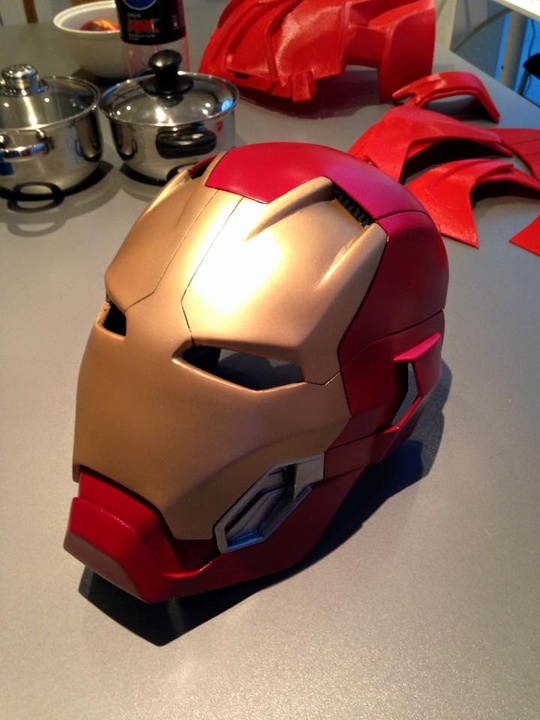

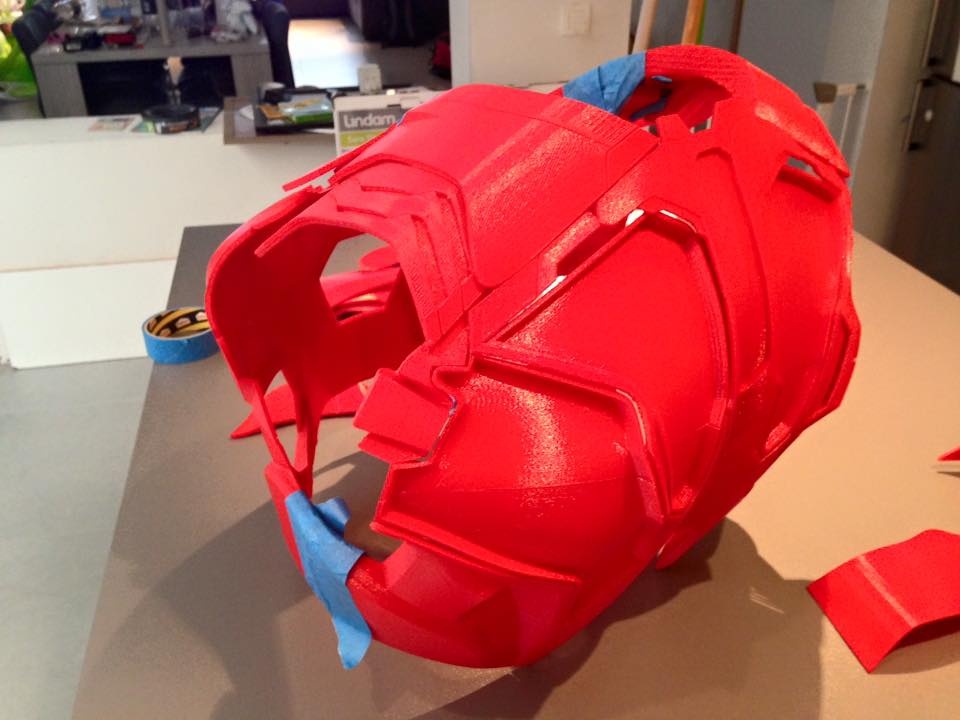

Dit zijn de onderdelen die al geprint zijn. Enkel de helm is momenteel grotendeels klaar







De rug heeft ook 'flaps' waar ik nog een functie aan wil geven. Ik kan ze eventueel laten openstaan bij wijze van extra cooling.

De voorkant ga ik zo monteren dat je die eraf kan halen. Zodoende kan je de componenten zien zitten.

LEDS:
Voor de arc reactor ga ik een led matrix aanschaffen. Deze ga ik dan instellen zodat ik de status van de pc kan weergeven (temp, cpu gebruik enz) Dit met kleurcodes enz.

De ogen ga ik ongeveer hetzelfde instellen.

KOELING
Hoe ik de fans ga plaatsen is me nog een klein mysterie. Ik ga denk ik een sokkel maken waar ik de warme lucht ga laten doorblazen. Koele lucht probeer ik dan via de openingen aan de armen binnen te trekken.
De flaps kunnen dan eventueel dienen als een soort backup om extra hitte kwijt te kunnen.

CABLE MAN.
De kabels zullen achter een wand verdwijnen aan de kant van de rug. Aan de voorkant voorzie ik buizen om de kabels mooi weg te steken. Hiervoor zoek ik nog een goede leverancier.

DEVICES
De fan controller en USB aansluitingen komen in de helm. De faceplate zal open kunnen zoals je in de films kan zien om toegang te verschaffen tot deze aansluitingen. Zo blijft alles mooi clean aan de buitenkant en zie je in eerste instantie niet dat het een PC is.

Zoals je kan zien ben ik nog aan het begin van de casemod. Ik zoek nog een tweedehands case waar ik de dremel kan inzetten om alles passende te maken voor de buste.

Momenteel ben ik bezig met het bewerken en gladzetten van de borst om deze te spuiten.

Uiteraard krijgt dit topic updates van elke vordering.


UPDATE1:

De chest ziet er momenteel zo uit:



Dit is na de eerste laag putty en schuren. Nu moet ik putjes opvullen en nogmaals schuren.

Ik ben ook bezig met het bekijken van de sokkel. Ik denk hierin 4 fans te zetten (2in, 2out) samen met de HDD stack en de power supply. Zo kan ik ook een heel deel kabels wegsteken.

Dit is de sokkel waar de buste op zal terecht komen.

Geel = Fans
Rood = Power Supply
Blauw = HDD Stack

Blauwe pijl = Airflow in
Rode pijl = Airflow out

Je ziet een rode pijl die in de sokkel gaat. Dat is de warme lucht die ik mee wil onttrekken uit de buste.

Intern:


Voorkant:


Achterkant

[ Voor 16% gewijzigd door Leylander op 04-09-2016 19:28 ]

[Leylander]

Beste Mods, moet ik hier wel een aanvraag topic zetten zoals beschreven in de regels?

Ik zie blijkbaar nieuwe topics met CiP verschijnen in het casemod topic?

Bedankt voor jullie reactie...

[_ferry_]

Ja, prima, ziet er goed uit dus door naar CM!

[hoi3344]

Sick
Mag ik vragen welk tekenprogramma jij gebruikt?

[ Voor 77% gewijzigd door hoi3344 op 05-09-2016 16:15 ]

[Leylander]

Dat mag je zeker, al moet ik wel zeggen dat ik de Iron Man niet zelf heb getekend.

De Sokkel heb ik in Autodesk Fusion 360 gemaakt. Een iets uitgebreidere software dan Autodesk 123D Design
Al kan je alles wat ik hier gedaan heb ook in 123D Design doen

[hoi3344]

Cool, thanks voor de tip. Ik zal dan waarschijnlijk voor 123D Design gaan. Ben zelf ook bezig met een plan voor een Casemod(momenteel alleen papier). Het zal mijn eerste zijn en wil bezig met hout. Vandaag ga ik alle benodigdheden aanschaffen en zal bezig gaan met een [CiP] topic.

[Leylander]

Kleine update!

Spotfilling:

[Jochemd13]

Ben al benieuwd naar het eindresultaat

[straaljager27]

Oeh, dit kan heel vet worden!
De kast (uit je OP met de blauwe/rode pijlen), komt die in de chest te zitten?

[coenfoolen]

Ziet er gaaf uit! Mag ik vragen wat voor printer je gebruikt? En is de chest in een keer geprint of zijn dit meerdere delen?

[Harjo]

Super vet !

Is het ook mogelijk dat je een chest en helm voor mij uitprint haha

Keep up to good work man !

[Leylander]

straaljager27 schreef op dinsdag 06 september 2016 @ 16:56:
Oeh, dit kan heel vet worden!
De kast (uit je OP met de blauwe/rode pijlen), komt die in de chest te zitten?

Nee dat zou de sokkel moeten worden. Daar gaat de buste op rusten. Als ik merk dat ik voldoende plaats heb in de buste, dan zou ik dat er wel eens in kunnen steken. Maar dat merk ik later wel als ik men donor kast heb en de chest en rug tegen elkaar kan zetten:)

Ik hoop dat het vet wordt

coenfoolen schreef op dinsdag 06 september 2016 @ 17:06:
Ziet er gaaf uit! Mag ik vragen wat voor printer je gebruikt? En is de chest in een keer geprint of zijn dit meerdere delen?

Ik gebruik een Wanhao duplicator i3 V2. Het meeste is in meerdere delen geprint. Het printbed is 20x20x18cm, dus beperkt

Harjo schreef op dinsdag 06 september 2016 @ 17:10:
Super vet !

Is het ook mogelijk dat je een chest en helm voor mij uitprint haha

Keep up to good work man !

Alles is mogelijk . Vergt wel veel tijd en is niet goedkoop

Ik doe men best

[ Voor 39% gewijzigd door Leylander op 06-09-2016 17:49 ]

[Leylander]

Alles even passen

[vincent120420]

Gaaf hoor! Ik houd hem in de gaten
Succes

[straaljager27]

Leylander schreef op dinsdag 06 september 2016 @ 17:47:
[...]


Nee dat zou de sokkel moeten worden. Daar gaat de buste op rusten. Als ik merk dat ik voldoende plaats heb in de buste, dan zou ik dat er wel eens in kunnen steken. Maar dat merk ik later wel als ik men donor kast heb en de chest en rug tegen elkaar kan zetten:)

Ik hoop dat het vet wordt

Aha, duidelijk. _{Mocht 'ie in de buste komen zou het misschien wel leuk zijn als de lucht onder de oksels vandaan wordt gezogen (intake) of naartoe wordt geblazen}

[Leylander]

straaljager27 schreef op woensdag 07 september 2016 @ 14:38:
[...]

Aha, duidelijk. _{Mocht 'ie in de buste komen zou het misschien wel leuk zijn als de lucht onder de oksels vandaan wordt gezogen (intake) of naartoe wordt geblazen}

Dat was het plan . Ik ga nog enkele "internals" printen zodat de opening mooi rond is. Daar komt dan aan weerszijde een fan in te zitten die de lucht zal wegblazen. (warme lucht stijgt)

Dan is het enkel nog een zaak van de aanzuiging van lucht een goede plaats te geven. Onderaan zijn er niet echt veel openingen die ik kan gebruiken.

[Leylander]

Even een snelle update. Ik heb nieuws gekregen dat de case die ik voorzien had voor het weekend verzonden is, dus hopelijk heb ik deze snel.

Ik ben nog bezig met de chest mooi op te vullen en te schuren. Nadien zal de zij aan de beurt zijn.

[Leylander]

We hebben niet stilgezeten .





Nu wat werk steken in de onderrug en abs.

[hoi3344]

vet succes man

[TERW_DAN]

Ziet er supergaaf uit

[Leylander]

Thanks

Even chest op abs en onderrug passen:

[Leylander]

Nu begint het verder uitplannen. Ik heb men case ontvangen die ik ga ontmantelen.

Het is een Cooler Master Force 500.

Hoe kan ik daar best aan beginnen? Ik zie dat alles met revetten aan elkaar vasthangt.
Enkel het moederbord zal in de chest passen, dus de HDD, SSD en power unit moet ik onderaan een plaats kunnen geven achter de abs.

De dremel zal sowieso gebruikt moeten worden, maar jullie inzicht in deze is meer dan welkom

[kalekat]

Leylander schreef op dinsdag 20 september 2016 @ 07:41:
Nu begint het verder uitplannen. Ik heb men case ontvangen die ik ga ontmantelen.

Het is een Cooler Master Force 500.

Hoe kan ik daar best aan beginnen? Ik zie dat alles met revetten aan elkaar vasthangt.
Enkel het moederbord zal in de chest passen, dus de HDD, SSD en power unit moet ik onderaan een plaats kunnen geven achter de abs.

De dremel zal sowieso gebruikt moeten worden, maar jullie inzicht in deze is meer dan welkom

Ziet er allemaal heel strak en veelbelovend uit!.

De popnagels uit boren. Dan kan je de kast het netste demonteren.

[kazz1980]

Gaaf project. Popnagels inderdaad uitboren met boormachine of dremel. Let wel op dat eventueel ijzervijlsel niet blijft rondslingeren op je apparatuur Dat is vragen om kortsluiting.... (Al is het merendeel van het metaal wellicht aluminium).

[Leylander]

Dat leek me ook de beste oplossing. Nu het is een nieuwe case, dus daar zit geen hardware in

Nu ben ik natuurlijk verder aan het denken en kan ik een heel deel 3D printen. Zoals brackets voor de harde schijven.

Dan kan ik ook brackets printen om het moederbord recht te houden zonder de bodem van de originele case te gebruiken. Dat moet ik allemaal eens uittekenen.

[Leylander]

Door omstandigheden kan ik deze casemod niet verder zetten en ga ik broeden op iets anders.

Daarom mag alles wat ik heb van deze Iron Man buiten.
Alles wat je op de foto ziet is erbij. Je ziet dat er nog wel wat werk nodig is.
(flaps voor de rug inclusief.)



Qua printmateriaal alleen al zit je boven de €1000 waarde. Komt daar nog eens het werk bij en dit is al een kostig zaakje.

Echter heb ik ze graag weg en gaan we dus voor €500 voor alles (of goed bod)

Als dit nog ergens geplaatst moet worden, let me know.
