Vraag over VLAN's

[WRT54G]

Ik heb de volgende opstelling staan:

pfSense --> TP-Link Archer C7 met OpenWrt --> TP Link managed switch (zie foto).


Op mijn pfSense box heb ik meerdere VLAN's aangemaakt waaronder VLAN 20.
De managed switch heb ik ingesteld dat VLAN 20 op port 2 zit.
Op het moment dat ik de managed switch direct aansluit (zonder tussenkomst van de Archer C7) op de pfSense box en een device aansluit op port 2 dan zit ik netjes in VLAN 20, krijg een IP uit het VLAN 20 subnet.

Maar zodra ik de Archer C7 er tussen plaats, welke is voorzien van OpenWrt (met VLAN ondersteuning) dan kan ik op port 2 geen verbinding meer maken.

Wat doe ik fout?
Iemand een idee?

[mkroes]

Je moet in Openwrt nog wel even de vlans configureren onder 'Network' en dan 'Switch'.

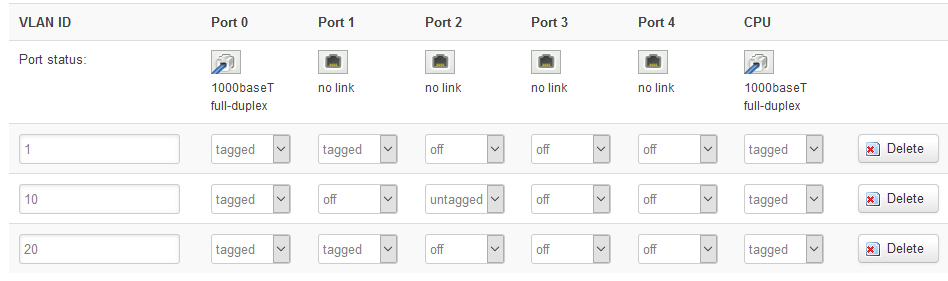

Even een plaatje er bij:

In jou geval gaat Port 0 naar je pfSense box en Port 1 naar je managed switch.

[ Voor 54% gewijzigd door mkroes op 15-08-2016 09:15 . Reden: even een plaatje er bij ]

[WRT54G]

Dank voor je antwoord en screenshot!

Heb het volgende geconfigureerd:


Bij mij is port 1 de WAN, port 2 gaat naar mijn pfSense box, port 3 gaat naar mijn switch.
Helaas lukt het nog steeds niet...

[WRT54G]

OMG!!
Het is niet port 3 maar port 4 die naar de switch gaat.

Rookie mistake.

Nadat ik de kabel van port heb gewisseld werkt het nu wel.
Hieronder mijn config op de OpenWrt router/switch.
