4 standen schakelaar met weerstanden, aansturen via relais

[player-x]

Hi, ik heb een 4 standen schakelaar met weerstanden, van de huis afzuiging die ik wil aansturen via relais, om automatisch de afzuiger snelheid aan te passen.

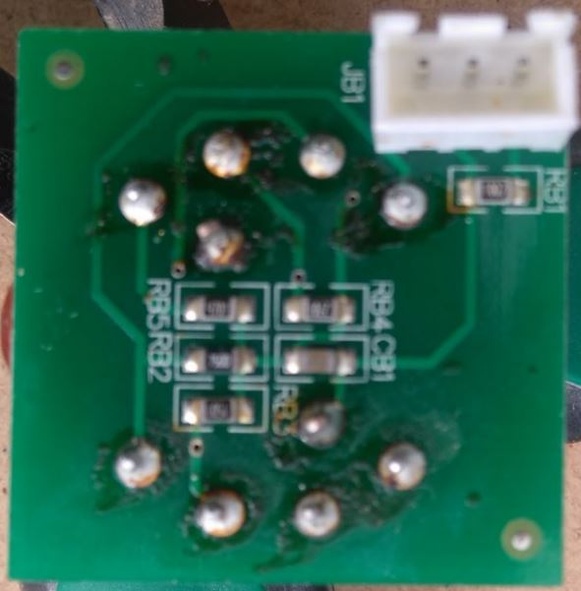

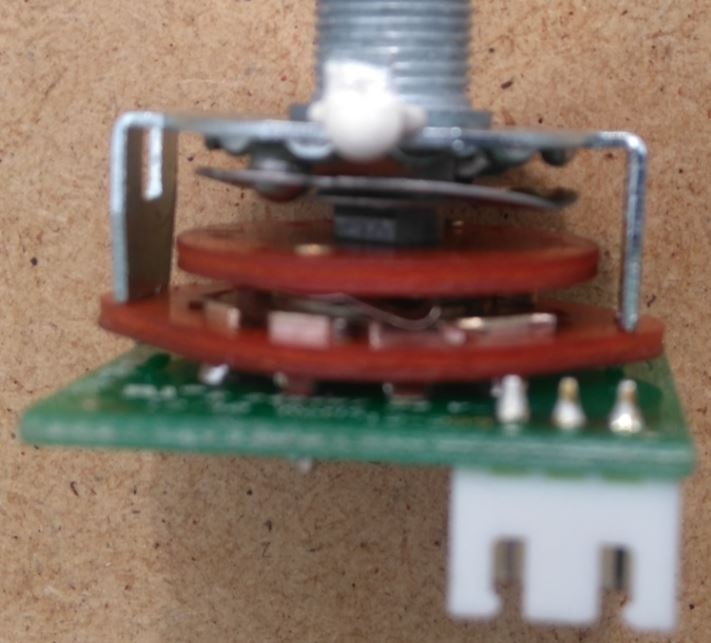

Dit is de schakelaar die ik in het muur kastje vond:


Voor zover ik kan zien en begrijpen, is de snelheidsregelaar is aangesloten via een drie draads verbinding, en aan de hand van de weerstand die de sturing van de afzuiger meet regelt hij de snelheid er van.

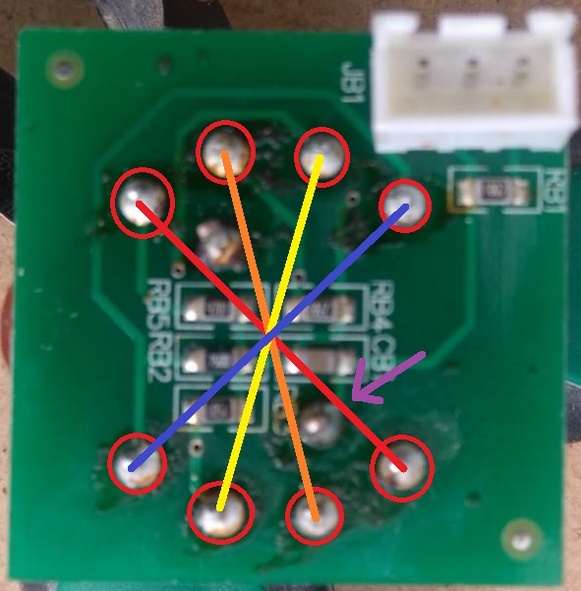

De schakelaar maakt verbindingen met de 2 tegenoverliggende pennen, en er gaat een soldeerpunt (paarse pijl) als aarde naar de metaal van de schakelaar, of het doet iets anders wat ik niet kan ziet.

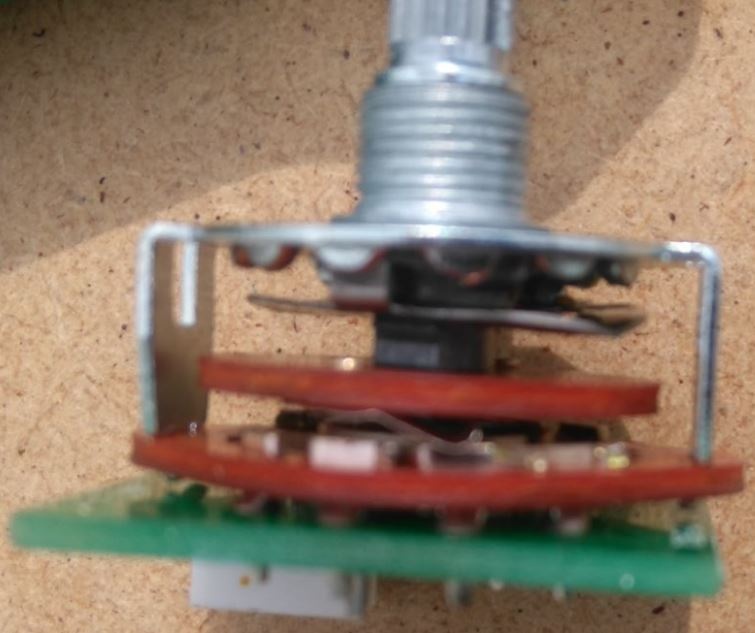

Mijn plan was om een stukje plastic/stevig folie tussen de sleep contacten te plaatsen (zodat het geen permanente mod is), en draden aan de aansluit punten van de contact op de print solderen, en via een relais kaart de verbindingen te simuleren, en die kaart via een RasberyPi aan te sturen.



Zou dit werken, of maak ik ergens een denk fout.

[ Voor 18% gewijzigd door player-x op 06-08-2016 12:47 ]

[ThinkPad]

Heb je geen multimeter? Dan kun je zo de standen uitmeten.
Ik kan het op de foto's niet goed zien, maar het middelste pinnetje van de connector lijkt geen printspoor naar toe te lopen. Hoeveel draden heeft het stekkertje wat erin gaat?

[player-x]

ThinkPadd schreef op zaterdag 06 augustus 2016 @ 16:56:
Heb je geen multimeter? Dan kun je zo de standen uitmeten.
Ik kan het op de foto's niet goed zien, maar het middelste pinnetje van de connector lijkt geen printspoor naar toe te lopen.

Ja er loopt wel een spoortje heen, als je op de thumbnail klikt zie je dat er een spoortje loopt van de SMD weerstand, naar het soldeerpunt, maar het kan uiteraard gewoon de 0/aarde zijn.

Hoeveel draden heeft het stekkertje wat erin gaat?

Drie draadjes.

[Oxellaar]

Wat voor soort / merk is de afzuiging?
Vaak zit er een molex connector op de print van mv boxen voor een perilex stekker.
Ook als er geen perilex stekker aan zit.
Op de print heb je dan L1 L2 en L3 voor de verschillende standen.

Ik schakel de mv hier met een relais tussen stand 1 en 2.
